Współczesne maszyny, takie jak wózki widłowe JCB Teletruk, wykorzystują zaawansowane układy elektroniczne do zarządzania pracą silnika i innych podzespołów. Kluczową rolę odgrywają tu sterowniki ECU (Engine Control Unit), które kontrolują liczne parametry, wpływając na wydajność i bezpieczeństwo maszyny. Zrozumienie ich działania oraz umiejętność diagnozowania i naprawy usterek jest niezbędna dla każdego operatora i serwisanta.
Czym jest numer ECU i dlaczego jest ważny?
ECU to centralna jednostka zarządzająca pracą silnika, kontrolująca m.in. ilość paliwa, kąt zapłonu czy skład mieszanki paliwowo-powietrznej. Współczesne jednostki sterujące są w stanie komunikować się z innymi modułami pojazdu, takimi jak ABS, ESP czy skrzynia biegów.
Każdy sterownik ECU posiada swój unikalny numer, który jest niezwykle ważną informacją. Numer ECU pozwala zidentyfikować jednostkę centralną i zawiera zakodowane dane opisujące:
- producenta sterownika (np. Bosch, Siemens, Delphi),
- numer katalogowy części,
- wersję oprogramowania sterownika,
- specyficzne oznaczenia stosowane przez producenta pojazdu.
Znajomość numeru ECU jest kluczowa w przypadku:
- Wymiany sterownika: Nowy egzemplarz musi mieć ten sam numer lub być kompatybilny z daną maszyną.
- Zmiany lub aktualizacji oprogramowania: Bez znajomości numeru ECU trudno jest znaleźć odpowiednie oprogramowanie dla danej jednostki centralnej.
- Diagnostyki usterek: Numer ECU może pomóc w ustaleniu przyczyny problemów, zwłaszcza gdy sterownik pochodzi z innej maszyny.
Jak sprawdzić numer ECU?
Numer ECU można sprawdzić na kilka sposobów, zależnie od modelu maszyny i posiadanych narzędzi:
1. Odczyt numeru ECU z obudowy sterownika
To najprostszy sposób. Sama jednostka centralna zazwyczaj znajduje się:
- w komorze silnika (np. w pobliżu akumulatora, pod pokrywą silnika),
- przy podszybiu,
- wewnątrz pojazdu, np. za schowkiem pasażera lub pod deską rozdzielczą.

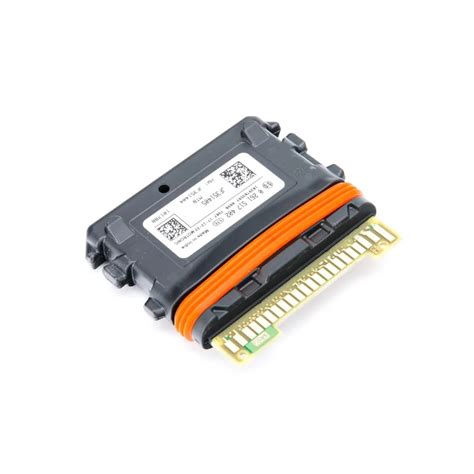

Po zlokalizowaniu sterownika wystarczy odczytać numer z etykiety. Przykładowy numer ECU to Bosch 0281011122. Zaleca się zanotowanie wszystkich widocznych na ECU numerów, ponieważ niektóre sterowniki mogą mieć ich kilka.
2. Odczyt numeru ECU przez interfejs diagnostyczny
Jeśli nie ma możliwości demontażu sterownika, numer można odczytać za pomocą interfejsu diagnostycznego OBD-II i odpowiedniego oprogramowania. Wystarczy podłączyć interfejs do gniazda OBD-II, uruchomić program diagnostyczny i odczytać dostępne informacje o sterowniku silnika.
3. Sprawdzenie numeru ECU w dokumentacji maszyny
Niektóre maszyny mają numer ECU wpisany w dokumentację serwisową, np. w książce serwisowej, w wydruku z diagnostyki komputerowej lub w systemie ASO.
Typowe usterki sterowników JCB Teletruk
Moduły elektroniczne w maszynach budowlanych JCB, w tym JCB Teletruk, narażone są na pracę w ekstremalnych warunkach, co często prowadzi do uszkodzeń. Najczęściej usterki dotykają:
- Sterowników silnika (ECU)
- Sterowników skrzyni biegów (ECUW)
- Wyświetlaczy (LCD i segmentowych)
- Liczników motogodzin (np. w JCB 3CX i 4CX)
- Przełączników i paneli sterowania.
Przyczynami awarii mogą być:
- Odwrotnie podpięty akumulator,
- Słaba bateria lub jej odpalanie z boostera bez wcześniejszego odpięcia klem,
- Wilgoć,
- Zwarcie,
- Intensywne użytkowanie, zalanie lub przepięcia (w przypadku paneli sterowania).
Mimo solidnej konstrukcji, sterowniki JCB, takie jak JCB 4CX ECU Delphi 320/09566, również ulegają uszkodzeniom. Dobrą wiadomością jest to, że sterowniki JCB są dość dobrze zabezpieczone, więc ich naprawa jest często możliwa.

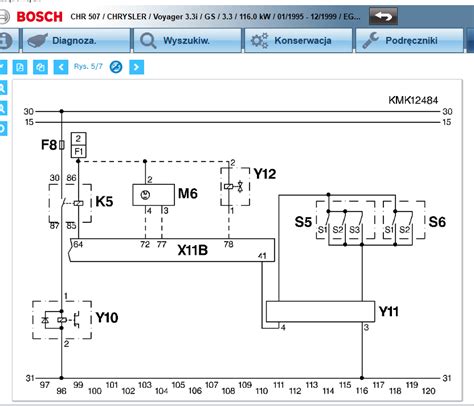

Jak zdiagnozować uszkodzony sterownik ECU bez komunikacji
Przykładowe problemy i ich rozwiązania w JCB Teletruk
Problem z brakiem jazdy w JCB TLT 30d 4x4 (2005r)
Wózek JCB TLT 30d 4x4 z 2005 roku z silnikiem Perkins po naprawie instalacji elektrycznej nie poruszał się do przodu ani do tyłu, mimo że silnik odpalał i działało podnoszenie. Zostały przeprowadzone następujące działania diagnostyczne:
- Sprawdzono poziom oleju hydraulicznego.
- Wyciągnięto i przetestowano elektrozawory jazdy przód/tył - działały poprawnie.
- Sprawdzono wiązkę od komputera do zaworów.
- Sprawdzono wiązkę i czujnik prędkości obrotowej.
- Sterownik od jazdy nie sygnalizował błędów.
- Przełącznik jazdy i przekaźniki jazdy sprawdzono.
- Sprawdzono opór na cewkach elektrozaworów (ok. 5,5 oma).
- Stwierdzono brak napięcia na elektrozaworach jazdy po wypięciu wtyczki.
Dodatkowo, jeden ze sterowników Susmic (w kabinie po prawej stronie) pokazywał błąd braku prędkości obrotowej przy wyłączonym silniku, a drugi Susmic (kontrolujący uślizgi) wskazywał na brak czujnika skrętu na belce, co było zgodne ze stanem faktycznym. Po podaniu bezpośredniego napięcia na cewki elektrozaworów wózek zaczął reagować, co wskazało na problem z wtyczką zasilającą.
Problem z brakiem jazdy w JCB TLT 30d 4x4 (2007r)
W podobnym przypadku z modelem JCB TLT 30d 4x4 z 2007 roku, maszyna odpalała, wysuw ramienia i pozostałe funkcje działały, ale nie było możliwości jazdy. Podejrzewano czujnik prędkości na pompie KPPG15408 i sterownik S1 X-11 G2 AMP K196C.
Diagnostyka obejmowała:
- Pomiar napięcia na czujniku prędkości: 4,88V przy przekręconej stacyjce, spadek do 2,54V po odpaleniu.
- Sprawdzenie przewodów od wtyczki czujnika aż do sterownika pod kątem pęknięć (czarny przewód, masa, nr 416 do pinu 1 sterownika).
- Testy oscyloskopem sygnału z czujnika - poszukiwanie sygnału prostokątnego.
- Sprawdzenie, czy czujnik na pompie hydraulicznej nie wykręcił się i widzi obrót na wale.
- Mierzenie napięcia na odłączonym czujniku obrotów od instalacji Teletrucka (powinno być między 4,7V a 5V).
Ostatecznie, w obu przypadkach, przyczyną problemu okazało się wadliwe połączenie wtyczki sensora położenia pedału hamulca. Przewody były na styk i narażone na wilgoć, co prowadziło do sporadycznych problemów z jazdą i błędu "Break" (brak sygnału z czujnika hamulca lub jego zasilania). Po wymianie wtyczki i przedłużeniu przewodów maszyna zaczęła działać poprawnie.
Naprawa i programowanie sterowników JCB
Wiele uszkodzeń sterowników jest możliwych do naprawy. Firmy specjalizujące się w elektronice samochodowej oferują:
- Naprawę płytek elektronicznych: W przypadku uszkodzeń fizycznych.
- Wgrywanie nowego oprogramowania (reflashing): W celu naprawy uszkodzonego sterownika, aktualizacji lub wgrania niższej/wyższej wersji oprogramowania, nawet jeśli oryginalny tester diagnostyczny JCB nie jest w stanie tego dokonać (np. w przypadku sterownika JCB HP ECU1 728/35700).
- Regenerację sterowników: Wymiana uszkodzonych elementów elektronicznych lub przelutowanie zimnych lutów. Może to być tańsza opcja niż zakup nowego modułu.
- Kopiowanie danych do innego używanego sterownika: Jeśli dany sterownik jest uszkodzony w sposób uniemożliwiający naprawę, dane można przenieść do innego modułu.
- Programowanie parametrów: W przypadku wymiany silnika można zaprogramować parametry motogodzin pracy silnika.
- Naprawę sterowników skrzyni biegów: Takich jak JCB Mastershift 728/80052, co eliminuje problemy z wrzucaniem biegów.
- Naprawę sterownika JCB ECU MIDI 728/80002 oraz JCB ECUW MK2 728/20600.
Naprawa paneli sterowania często wiąże się z programowaniem procesorów i pamięci. Specjaliści posiadają pliki wsadowe do wielu modeli JCB, co umożliwia sprawne naprawy. W przypadku przekładania modułów z jednej maszyny do drugiej, możliwe jest dostosowanie wszelkich parametrów, aby zachować oryginalne ustawienia.
Diagnostyka maszyn JCB
Profesjonalne serwisy dysponują sprzętem diagnostycznym umożliwiającym pełną diagnostykę modułów elektronicznych marki JCB. Pozwala to na precyzyjne określenie usterek, a po naprawie - na sprawdzenie poprawności działania sterowników i skasowanie błędów zapisanych w pamięci.
Tuning sterowników ECU
Sterowniki ECU można poddawać modyfikacjom poprzez chip tuning. Polega to na zmianie oprogramowania sterownika w celu zwiększenia mocy silnika, poprawy reakcji na gaz lub zmniejszenia zużycia paliwa. Tuning ECU jest popularny, ale wymaga ostrożności, ponieważ niewłaściwe modyfikacje mogą doprowadzić do uszkodzenia silnika lub problemów z trwałością podzespołów.
