Wstęp
Problemy z hydrauliką wysuwanego ramienia teleskopowego w ładowarkach, takich jak JCB TM300 czy JCB 3CX, mogą być frustrujące i znacząco wpływać na efektywność pracy. Artykuł ten analizuje najczęściej zgłaszane usterki, ich potencjalne przyczyny oraz sugeruje metody diagnozy i naprawy, bazując na doświadczeniach użytkowników.
Objawy problemów z wysuwaniem teleskopu
Często zgłaszane objawy to:
- Hydraulika wysuwu ramienia teleskopowego nie działa w pełni.
- Ramię wysuwa się tylko, gdy "wisi" pionowo w dół, a wsuwanie całkowicie nie działa i wymaga mechanicznego dociskania łyżką o podłoże.
- Wysuw działa wolno przy mocnym naciśnięciu pedału, a przyspiesza przy słabszym naciśnięciu (JCB 3CX 2007).
- Brak obciążenia hydrauliki po wciśnięciu pedału wysuwu.
- Całkowity brak reakcji na próbę wysunięcia teleskopu po szarpnięciu lub podskoczeniu ładowarki na dołku (Merlo 38.10).
Możliwe przyczyny problemów z wysuwaniem i wsuwaniem
Problemy z siłownikiem i ślizgami
Jedną z głównych podejrzanych przyczyn jest siłownik, który może przepuszczać olej wewnątrz, lub ślizgi, które są zbyt mocno skręcone lub zużyte.
- Jeśli teleskop wysuwa się, gdy wisi pionowo w dół, oznacza to, że tarcie jest najmniejsze, co może wskazywać na problem ze ślizgami - zbyt ciasne lub zużyte.
- Zbyt mocne dokręcenie ślizgów może powodować trudności z wysunięciem i konieczność mechanicznego wciskania ramienia.
- Zużycie ślizgów może prowadzić do powstawania "rantów" na teleskopie, co skutkuje ich wypadaniem po wymianie.
Problemy z układem hydraulicznym i rozdzielaczem

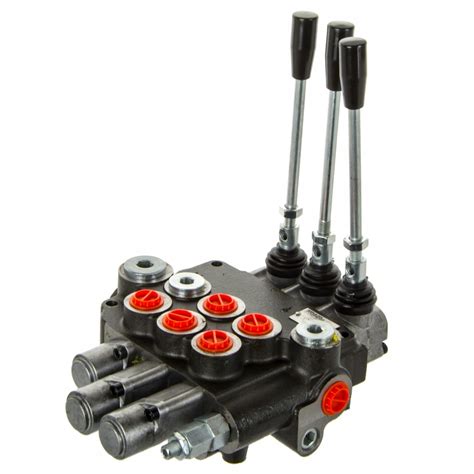

Jeśli po wciśnięciu pedału wysuwu nie słychać obciążenia hydrauliki, problem może leżeć w rozdzielaczu.
- Lokalizacja rozdzielacza jest kluczowa do dalszej diagnostyki.
- Brak obciążenia hydrauliki sugeruje, że ciśnienie nie dociera do siłownika lub jest niewystarczające.
Problemy elektryczne (w Merlo 38.10)
W przypadku problemów z jazdą lub wysuwem teleskopu, które ustępują po stuknięciu w panel zegarów, może to wskazywać na problemy z elektryką, w tym z przekaźnikami lub bezpiecznikami.
Problemy z podporą (JCB 86r.)
W starszych modelach, takich jak JCB z 1986 roku, problem z całkowitym wsunięciem podpory może być spowodowany błotem, tłuczniem lub innymi zanieczyszczeniami, które dostały się pomiędzy siłownik a podporę. Nagromadzona woda i jej zamarzanie również mogą być przyczyną.
Diagnostyka i metody naprawy
Sprawdzenie i regulacja ślizgów
- Należy sprawdzić luzy na ślizgach.
- W przypadku zbyt mocnego dokręcenia, należy je poluzować.
- Jeśli ślizgi wypadają lub na teleskopie powstały ranty, konieczna jest ich wymiana oraz ewentualna regeneracja wysuwu.
Regeneracja wysuwu
Jeśli na teleskopie powstały ranty (zarówno od góry, jak i od dołu), konieczna jest regeneracja. Proces ten zazwyczaj obejmuje:
- Demontaż wysuwu z ramienia.
- Nadspawanie zużytych powierzchni (rantów). Użytkownicy wskazują, że proces ten bywa wykonywany migomatem.
- Zeszlifowanie lub frezowanie nadspawanych powierzchni w celu wyrównania. Do tego celu potrzebna jest frezarka z odpowiednio długim posuwem stołu.
Koszty takiej usługi mogą być znaczące (około 2800 zł netto w jednym z przypadków), a czas realizacji długi (nawet ponad 3 tygodnie). Ważne jest, aby dokładnie sprawdzić jakość wykonania po naprawie.
JCB Stage V Manual DPF Regen
Diagnostyka hydrauliki
- Należy sprawdzić, czy słychać obciążenie hydrauliki po wciśnięciu pedału.
- Brak obciążenia wskazuje na problem z rozdzielaczem, który należy zlokalizować i sprawdzić.
- Jeśli obciążenie jest słyszalne, a teleskop się blokuje, problemem mogą być nadal ślizgi lub wewnętrzne uszkodzenie siłownika.
Problemy z układem jezdnym (Merlo)
W przypadku problemów z jazdą po rozgrzaniu maszyny, podejrzenie może paść na sprzęgło elektrohydrauliczne. Należy sprawdzić jego szczelność i ewentualne uszkodzenia.
Wyciek oleju spod filtra skrzyni biegów, spowodowany krzywo wkręconym filtrem i uszkodzonym gwintem, również wymaga natychmiastowej naprawy. Ważne jest, aby nie tylko dolać olej, ale również wymienić go w całości, zwłaszcza po dłuższej pracy z niskim poziomem.
Rekomendowane jest również regularne mycie filtra siatkowego.
Uszkodzenia podpory (JCB 86r.)
Aby naprawić problem z niepełnym wsunięciem podpory, należy:
- Sprawdzić wnętrze podpory pod kątem zanieczyszczeń (błoto, tłuczeń).
- Wypłukać i oczyścić przestrzeń wokół siłownika.
- W przypadku silnych zanieczyszczeń może być konieczne użycie młota do odblokowania.
- Rozważyć demontaż podpory z ramy w celu dokładnych oględzin i czyszczenia.
Pęknięcia ramy i wysuwu
Warto zwrócić uwagę na miejsca, gdzie najczęściej występują pęknięcia. Ich lokalizacja może być różna, a wczesne wykrycie pozwoli uniknąć poważniejszych uszkodzeń. Pęknięcia mogą pojawić się np. w obszarze mocowania wysuwu do ramienia.
