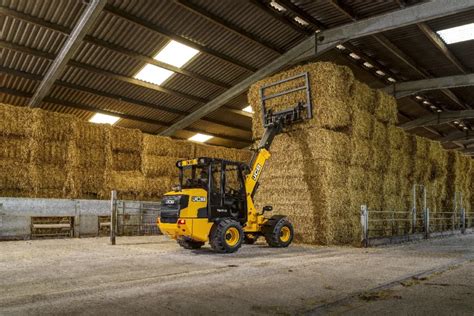

Ładowarki przegubowo-teleskopowe serii JCB TM wyróżnia unikatowa konstrukcja, łącząca zalety zwinności ładowarki przegubowej z możliwościami załadowczymi ładowarki teleskopowej. Takie rozwiązanie jest szczególnie cenne w gospodarstwach rolnych, gdzie wymagana jest wszechstronność i efektywność.
Konstrukcja i układ napędowy
Inżynierowie JCB, konstruując modele TM, zastosowali układ przeniesienia napędu z 8 biegami i możliwością blokowania konwertera momentu obrotowego. To rozwiązanie bardzo dobrze sprawdza się w pracach wymagających dużej siły pchania, np. przy napełnianiu silosów sieczką z trawy lub kukurydzy.
Przekładnia JCB Powershift
Nowa ośmiobiegowa przekładnia JCB Powershift we wszystkich ładowarkach TM oparta jest na sprawdzonych komponentach obecnej jednostki sześciobiegowej. Dostępne są dwie wersje przekładni:
- Standardowa (podstawowa): maksymalna prędkość 40 km/h, standard w modelach TM320 i TM420. Jest przeznaczona do mniej wymagających zastosowań, z blokadą TorgueLock dostępną tylko na biegach do przodu od 5. do 8.
- Opcjonalna (w TM320S, standard w TM420S): umożliwia jazdę z prędkością do 50 km/h. Szybka maszyna to krótki czas dojazdu na pole i do gospodarstwa, a przy tym cichsza i bardziej ekonomiczna jazda (przez niższą prędkość obrotową silnika) z prędkością 40 km/h.
Obie wersje przekładni JCB (40 km/h i 50 km/h) można obsługiwać ręcznie, zmieniając biegi za pomocą przycisków joysticka lub przełączając na inteligentne sterowanie biegami w zakresie od 5. do 8. W trybie automatycznym przełożenia zmieniane są przy stosunkowo niskiej prędkości obrotowej silnika, co według producenta zapewnia optymalne zużycie paliwa.
Ładowarka JCB TM 320S Agri - szczegółowe dane
Model TM 320S Agri charakteryzuje się masą bez osprzętu wynoszącą 8280 kg. Ramię teleskopowe w zupełności wystarcza do typowych w gospodarstwach prac załadunkowych.
Wydajność i specyfikacja
- Wysokość podnoszenia: 5,4 m w punkcie obrotu osprzętu.
- Udźwig: 3,2 t.
- Silnik: Znany silnik JCB o pojemności 4,8 l, o mocy 110 kW/150 KM (w modelu TM 320 moc wynosi 97 kW/132 KM).
John Smith, dyrektor zarządzający JCB Agriculture, podkreślił, że nowa seria TM „podkreśla wiodącą pozycję JCB na rynku ładowarek. Jako wytrzymałe, trwałe i bardzo zwrotne maszyny, ładowarki teleskopowe serii TM zawsze cieszyły się dużą popularnością wśród rolników i usługodawców”.
Normy emisji spalin
Ładowarki serii TM są wyposażone w 4,8-litrowe silniki JCB DieselMAX, które spełniają normę emisji Stage V, dzięki DPF i SCR. Producent informuje, że połączenie tych technologii z wydajnym i oszczędnym silnikiem jest wystarczającym rozwiązaniem do osiągnięcia restrykcyjnych norm emisji tlenków azotu (NOX).
Nowa kabina Command Plus
Wszystkie cztery ładowarki teleskopowe JCB mają nową kabinę Command Plus z jednoczęściową wygiętą szybą przednią, sięgającą nad głowę operatora. Według producenta widoczność do przodu jest w ten sposób o 13% lepsza, a przeszklona powierzchnia nad głową jest o 52% większa niż w poprzednich modelach serii TM.
Udogodnienia dla operatora
- Opcjonalna wycieraczka na szklanym dachu.
- Większe tylne szyby i kamera cofania w standardzie.
- Nowa kolumna kierownicy z funkcją pamięci ustawienia, umożliwiająca wygodne wchodzenie i wychodzenie.
- Oświetlone stopnie kabiny.
- Panel przełączników membranowych na prawym słupku kabiny, z możliwością dodania uchwytu na telefon komórkowy.
Wszystkie modele serii TM są wyposażone w funkcję obniżania ciśnienia w układzie hydraulicznym zarówno wewnątrz, jak i na zewnątrz kabiny, a także na końcu wysięgnika, co ułatwia wymianę osprzętu.
Obsługa i manewrowanie
Praca maszyną przegubową podczas typowych prac przeładunkowych w magazynie płaskim wymaga przyzwyczajenia. Skręty najlepiej wykonywać powolnym i jednostajnym ruchem kierownicy, wtedy unika się szarpnięć na przegubie i szybkich ruchów mocno wysuniętej do przodu łyżki. Operatorzy przyzwyczajeni do klasycznych ładowarek teleskopowych muszą przestawić się na inny tryb pracy. Po przepracowaniu niemal 50 godzin odczucia z pierwszego kontaktu z maszyną przestają być zauważalne, co pozwala skupić się na najważniejszych zaletach tej konstrukcji, czyli wzorowej widoczności na osprzęt i bardzo wygodnym załadunku.
Ładowarka przegubowo teleskopowa JCB TM 220
Wszechstronność i uniwersalność
Wysięgnik teleskopowy TM zapewnia najwyższą wszechstronność, a zewnętrzna linia hydrauliczna o zmiennym przepływie jest łatwa w użyciu i znacząco poszerza możliwości wykorzystania maszyny.
Akcesoria do ładowarki TM
Z ładowarką TM można wykorzystać różnorodne akcesoria, takie jak:
- Widły do palet.
- Łyżki.
- Chwytaki.
- Inne narzędzia, które zwiększają jej funkcjonalność.
W wyposażeniu podstawowym znajduje się szybkozłącze ładowarkowe hydrauliczne z widłami.

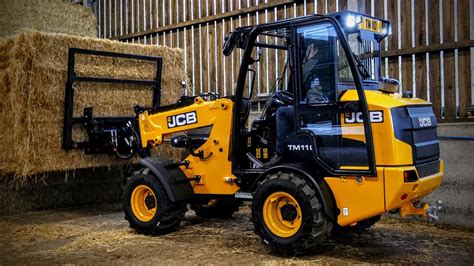

Ładowarka teleskopowa kołowa JCB TM110
Najmniejszą ładowarką w gamie maszyn JCB z wysięgnikiem teleskopowym jest model TM110, który powstał na bazie maszyny WLS 403.
Specyfikacja TM110
- Moc: 48 KM.
- Udźwig: 1100 kg.
- Wysokość podnoszenia: 3,5 m.
- Zasięg wysięgnika: 2,24 m.
- Szerokość maszyny: 1,51 m.
- Wysokość: 2,17 m.
- Długość: 4,78 m.
- Pojemność łyżki: 0,55 m³.
- Siła zrywania: 24,6 kN.
- Wydajność pompy hydraulicznej: 53,2 l/min.
Silnik i układ napędowy TM110
- Silnik: 3-cylindrowy marki Perkins, spełniający normę emisji spalin Stage V.
- Napęd: Hydrostatyczny z dwoma zakresami (Low / High), pozwalający na jazdę powolną przy precyzyjnych pracach (20 km/h) oraz szybszą w transporcie (30 km/h).
- Trakcja: Opcja 100% blokady mechanizmu różnicowego zarówno na przedniej, jak i tylnej osi.
Komfort i funkcjonalność TM110
- Wygodna kabina z intuicyjnym układem sterowania za pomocą jednego joysticka.
- System Auto Smoothride (SRS) poprawiający utrzymanie ładunku i komfort.
- Ogrzewanie oferowane w standardzie.
- Układ kierowniczy zwiększający manewrowość w ciasnych przestrzeniach dzięki możliwości przesuwu bocznego.
- Unikatowy wychylny sworzeń obrotu utrzymujący równomierny rozkład ciężaru.
- Automatyczne wyłączanie silnika w celu zwiększenia oszczędności paliwa i wydłużenia okresów między przeglądami.
