Problemy z układem hamulcowym w ładowarkach teleskopowych JCB, takich jak modele 526s czy 537-125, są częstym zmartwieniem użytkowników. Od miękkiego pedału, przez samoczynne blokowanie, aż po całkowity brak hamulców - objawy mogą być różnorodne. Zrozumienie budowy i działania tego układu, a także świadomość typowych usterek, jest kluczowe dla skutecznej diagnostyki i naprawy. W wielu maszynach JCB hamulce działają na tym samym oleju co układ hydrauliczny wysięgu i ramienia.
Typowe objawy i ich wstępna diagnostyka
Miękki pedał hamulca i opóźnione działanie
Użytkownicy często zgłaszają, że pedał hamulca jest dość miękki, a ładowarka nie zawsze hamuje po wciśnięciu. Czasem, szczególnie na rozgrzanej maszynie, hamulce działają "jak brzytwa", natomiast przy zimnej ładowarce reakcja następuje dopiero po około 3 sekundach. Taka sytuacja może wskazywać na zapowietrzenie układu, niski poziom oleju lub problemy z uszczelnieniami.
Samoczynne blokowanie hamulców i przegrzewanie
Inny problem to samoczynne blokowanie się hamulców po przejechaniu krótkiego dystansu (np. 100m) nawet bez ich używania. Skutkuje to niemożnością dalszej jazdy. Często towarzyszy temu przegrzewanie się tylnego mostu i zwolnic, do tego stopnia, że można na nich "smażyć jajka". Po upuszczeniu płynu hamulce puszczają, ale problem wraca. To może wskazywać na zablokowany tłoczek w pompce hamulcowej, który nie cofa się całkowicie, utrzymując ciśnienie w układzie, lub na uszkodzone uszczelnienia.
SŁABE HAMULCE TYLNE, DIAGNOSTYKA, NAPRAWA, PRZYCZYNA , POMIAR CIŚNIENIA PŁYNU HAMULCOWEGO
Całkowity brak hamulca
W niektórych przypadkach hamulec może całkowicie zaniknąć. Mimo braku widocznych wycieków i prawidłowego poziomu płynu w zbiorniczku, układ nie działa. To może sugerować poważniejsze awarie, takie jak uszkodzenie pompki hamulcowej, serwa lub zablokowane tarcze/cylinderki w moście.
Budowa układu hamulcowego w ładowarkach JCB
Lokalizacja elementów
W zależności od modelu ładowarki JCB, hamulce mogą być umieszczone w różny sposób:
- W niektórych modelach (np. koparko-ładowarki) hamulce znajdują się w moście przednim oraz w tylnych piastach (zwolnicach).
- W innych modelach zarówno przód, jak i tył mogą być w piastach.
- W modelach takich jak JCB 537-125 z 2000 roku, hamulce są w moście przednim i tylnych zwolnicach.

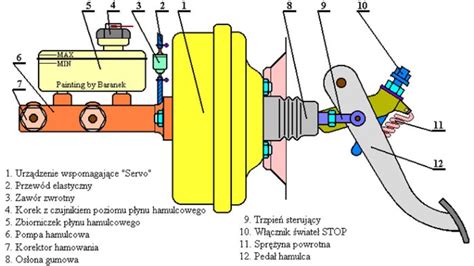

Układ hamulcowy posiada również system wspomagania, czyli tzw. serwo. W maszynach budowlanych często stosuje się układy hydrauliczne, gdzie jako "płyn hamulcowy" służy olej hydrauliczny, np. Hydrauliczny HP 15.
Odpowietrzniki
Lokalizacja odpowietrzników jest kluczowa przy serwisowaniu:
- Przednie hamulce: odpowietrzniki znajdują się na moście, na skrajnych brzegach obudowy dyferencjału (kluczyk 13).
- Tylne hamulce: odpowietrzniki będą od wewnątrz na zwrotnicy (również kluczyk 13).
- Serwo: odpowietrznik na pompce serwa znajduje się pod ramieniem z lewej strony (metalowa puszka).
Procedura odpowietrzania układu hamulcowego
Prawidłowe odpowietrzanie jest kluczowe dla skuteczności hamulców. W ładowarkach JCB, gdzie hamulce działają na oleju hydraulicznym, procedura jest następująca:
- Upewnij się, że w zbiorniku jest odpowiedni poziom oleju hydraulicznego (pamiętaj, nie płynu hamulcowego DOT-3, który może rozpuścić uszczelnienia!).
- Odpowietrznik na pompce serwa (metalowa puszka pod ramieniem z lewej strony).
- Następnie odpowietrz przedni most.
- Na koniec odpowietrzaj tylną lewą zwolnicę, a potem tylną prawą.
Ważne jest, aby odpowietrzać od najdalszego punktu układu. Jeśli po odpowietrzeniu od razu leci płyn bez powietrza, a problem nadal występuje, należy szukać innych przyczyn.
Możliwe przyczyny problemów i ich rozwiązania
1. Zapowietrzenie układu
Objawy: Miękki pedał hamulca, opóźnione działanie, niska skuteczność.Rozwiązanie: Prawidłowe odpowietrzenie układu, zgodnie z powyższą procedurą. Upewnienie się, że w układzie jest odpowiedni typ oleju (hydrauliczny HP 15, a nie płyn DOT-3).
2. Niska lub niewłaściwa ilość oleju
Objawy: Miękki pedał, niska skuteczność.Rozwiązanie: Uzupełnienie poziomu oleju do zbiornika. Sprawdzenie, czy olej nie ubywa. Jeśli ubywa, należy szukać wycieków.
3. Uszkodzone pompki hamulcowe
Objawy: Samoczynne blokowanie hamulców, przegrzewanie się mostu/zwolnic, twardy pedał hamulca (jeśli pompka nie puszcza ciśnienia z powrotem).Diagnoza: Możliwe, że pompki nie puszczają ciśnienia z powrotem po zwolnieniu pedału. Czasem zdarza się, że jedna strona grzeje się bardziej - może to wskazywać na problem z pompką po tej stronie. W przypadku montażu nowej pompki, upewnij się, że między tłoczkiem a cięgnem jest odpowiedni luz, aby tłoczek nie był cały czas lekko wciśnięty.
Użytkownicy zgłaszali również, że DOT-3 rozpuszcza uszczelnienia pompek hamulcowych i cylinderków, co może prowadzić do puchnięcia uszczelnień i blokowania tłoków.
4. Uszczelnienia tłoków do wymiany
Objawy: Wyciek oleju, niski poziom oleju w zbiorniku, samoczynne blokowanie (w wyniku zasysania powietrza lub niewłaściwej pracy uszczelnień). Jeśli podczas sprawdzania poziomu oleju w moście przednim lub zwolnicach "przelewa się", oznacza to, że uszczelnienia tłoków są do wymiany.Rozwiązanie: Wymiana uszczelnień tłoków w moście lub zwolnicach. Wymaga to często demontażu elementów układu.
5. Problem z serwem hamulcowym
Objawy: Syczenie w obszarze pedałów (szczególnie po wciśnięciu pedału), twardy pedał, słaba skuteczność hamowania, pedał powoli wpada po uruchomieniu silnika. Może również powodować falowanie obrotów silnika (przez zasysanie "lewego" powietrza).Diagnoza: Syczenie wskazuje na nieszczelność membrany lub zaworu w serwie. Można sprawdzić pompą podciśnienia, czy podciśnienie w serwie spada. W przypadku uszkodzenia serwa, należy je wymienić. Nieszczelność w dolocie, np. dziurawa membrana serwa, to klasyczna usterka.
6. Zanieczyszczenia w układzie hamulcowym
Objawy: Problemy z odpowietrzaniem, czarny "syf" i kropelki wody wydostające się z cylinderków po przedmuchaniu.Rozwiązanie: Dokładne przedmuchanie i wyczyszczenie przewodów oraz cylinderków hamulcowych.
7. Zbyt mocno wciśnięty tłoczek podczas montażu pompki
Objawy: Pedał robi się coraz twardszy, hamulce powoli się blokują, przegrzewanie się zwolnic.Rozwiązanie: Sprawdź, czy między tłoczkiem a cięgnem pompki jest odpowiedni luz. Brak luzu może powodować stałe, lekkie wciśnięcie hamulca, prowadząc do przegrzewania i blokowania.
Koszty naprawy
Koszty części i naprawy mogą znacznie się różnić w zależności od uszkodzonego elementu i modelu maszyny. Wymiana uszczelnień jest zazwyczaj tańsza niż wymiana całej pompki hamulcowej czy serwa. W przypadku konieczności demontażu mostu lub zwolnic, koszt robocizny będzie wyższy. Zawsze zaleca się konsultację z doświadczonym mechanikiem i dokładną diagnostykę przed zakupem części.
