Pasek klinowy, pomimo swoich niewielkich rozmiarów i stosunkowo nieskomplikowanej budowy, pełni wyjątkowo ważną funkcję w wielu maszynach, które używamy na co dzień. Bez niego - ani rusz!
Czym jest i do czego służy pasek klinowy?

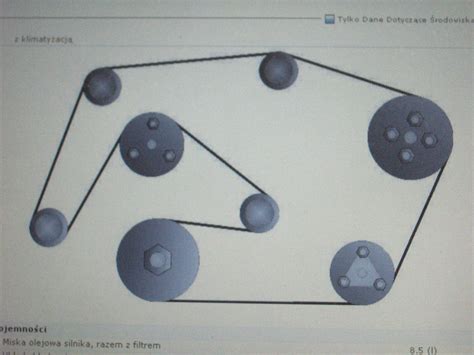

Pasek klinowy ma postać pasa wykonanego ze specjalnie utwardzonej, elastycznej gumy, który ułożony jest najczęściej w kształt trapezu. Wprawia on w ruch i łączy motorycznie poszczególne części maszyny. W połączeniu z kołem pasowym tworzy przekładnię, która jest głównym elementem przenoszenia ruchu z silnika. Cały mechanizm działa w sposób płynny i cichy, a dzięki odpowiedniemu dopasowaniu potrafi przenieść bardzo duże obciążenia.
Zastosowanie pasków klinowych
Paski klinowe możemy spotkać m.in.: w samochodach, pralkach, ciągnikach, odśnieżarkach i oczywiście w kosiarkach ogrodowych. Czyli tak naprawdę wszędzie, gdzie silnik urządzenia potrzebuje napędu np. do pompy, alternatora, napędu jezdnego czy napędu kosiska.
Większość osób kojarzy pasek klinowy głównie z samochodem, jednak można znaleźć go zarówno w traktorkach, kosiarkach spalinowych, jak i wielu rozmaitych maszynach w przemyśle. Warto pamiętać przy tym, że paski klinowe stosowane w samochodach, traktorkach czy kosiarkach spalinowych znacząco różnią się od tych wykorzystywanych w przemyśle. Choć zadanie i budowa pasków klinowych jest podobna, modele stosowane w sprzęcie ogrodniczym charakteryzują się większą elastycznością i przyczepnością.
Zachęcamy również do zapoznania się z naszą ofertą pasków do wertykulatorów i odśnieżarek oraz pasków napędowych do przecinarek.
Budowa i rodzaje pasków klinowych
Każdy pasek klinowy do kosiarki ma przekrój w kształcie trapezu i składa się z trzech warstw:
- Warstwa nośna: Składa się z linek wykonanych z twardych materiałów, takich jak poliester, aramid czy stal.
- Warstwa podatna: Odpowiedzialna za elastyczność paska, składająca się zwykle z mieszanek gumy oraz kauczuku.
- Warstwa osnowy: Ma za zadanie chronić pasek przed olejami, zmianami temperatury i innymi szkodliwymi czynnikami zewnętrznymi.
Paski klinowe do kosiarek można podzielić na dwa rodzaje:
- Paski klasyczne: Najbardziej popularne, charakteryzują się trapezowym przekrojem.
- Paski zębate: Na wewnętrznej i zewnętrznej stronie posiadają uzębienie, co pozwala im znacznie lepiej rozłożyć siły i sprawia, że są dużo bardziej wytrzymałe.
Parametry pasków klinowych
Główne parametry, które rozróżniają poszczególne modele pasków klinowych, to: długość, szerokość oraz profil pasa. Nie bez znaczenia jest również zastosowany materiał, z którego zbudowana została ta część, a także cena i producent, bo to one mogą świadczyć, jak długo będziemy mogli z niej korzystać w naszej kosiarce.
Co oznaczają skróty w opisach długości pasków klinowych?
- Li = Długość wewnętrzna
- La = Długość zewnętrzna
- Lw / Lp = Długość robocza
- Ld = Długość normatywna (Ld = Lw/Lp)
Poszczególne modele pasków klinowych różnią się od siebie również długością oraz szerokością. Zanim więc zakupisz pierwszy lepszy pasek do kosiarki, zwróć uwagę na model sprzętu, który posiadasz. On podpowie, jakiego paska potrzebujesz.
Kiedy wymieniać pasek klinowy?
Niestety, w przypadku kosiarek nie da się określić, kiedy należy dokonać wymiany paska klinowego. Bardzo często sam producent określa, jaki jest maksymalny czas żywotności tej części kosiarki. Jednak, jeżeli taki limit nie zostanie określony, warto samodzielnie obserwować zużycie paska klinowego w swojej kosiarce.
Bardzo ważne jest, by regularnie kontrolować stan zużycia paska klinowego. To bardzo istotne, ponieważ jeśli już dojdzie do zerwania paska klinowego, może ulec znacznie poważniejszej awarii.
Wymiana paska klinowego kosiarki samojezdnej Craftsman #532429636
Symptomy zużycia paska klinowego
Głównym sygnałem alarmowym zużycia paska klinowego są charakterystyczne piski, słyszalne podczas pracy urządzenia, zwłaszcza w niskich temperaturach lub wysokiej wilgotności. Wysokie dźwięki świadczą o tym, że gumowa warstwa paska, odpowiedzialna za jego elastyczność, uległa wytarciu, przez co ślizga się on na kole pasowym. Oznacza to, że gumowa warstwa paska jest już na tyle wytarta, że nie ślizga się on równomiernie i gładko na kołach pasowych i rolkach. Przyczyną pisków może być także słabe naprężenie bądź zanieczyszczenie powierzchni paska resztkami paliwa lub olejem.
Przyglądając się kondycji paska podczas przeglądu, możemy dostrzec mikropęknięcia pojawiające się na stronie roboczej. W tym celu należy dokładnie przejrzeć całą powierzchnię, wyginając go w miejscach, gdzie znajdują się wgłębienia rowków.
Przedłużanie żywotności paska klinowego
Choć pasek klinowy podlega naturalnej eksploatacji, możemy wpłynąć na przedłużenie jego żywotności. Na jego eksploatację składają się różne czynniki, takie jak: częstotliwość i warunki pracy maszyny (temperatura, zanieczyszczenia).
O trwałości tej części świadczy nie tylko jakość wykonania, ale także intensywność użytkowania. Żywotność paska klinowego z pewnością przedłuży właściwa i uważna konserwacja. Jeśli zadbamy o to, by pasek klinowy w kosiarce był utrzymany w czystości i odpowiednio napięty, z pewnością posłuży nam dłużej, dlatego istotne jest systematyczne regulowanie stopnia naciągnięcia.
Wskazówki montażowe
Podczas instalacji, pasek klinowy nie powinien być zbyt mocno wyginany, by nie naruszyć jego struktury. Ważne jest, by przed montażem sprawdzić ustawienie kół pasowych i zadbać o wygładzenie ich powierzchni.
Wymiana paska klinowego w kosiarce nie jest kosztowną inwestycją, a jednocześnie przy odrobinie wprawy można dokonać jej samodzielnie.
