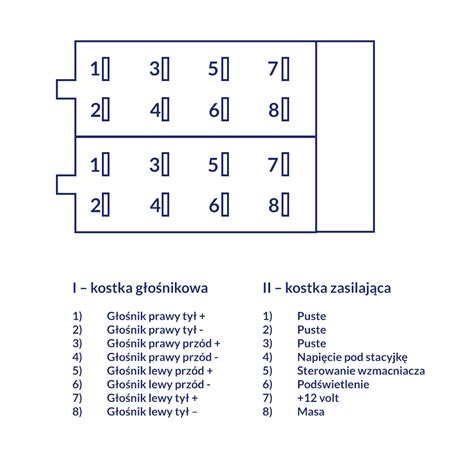

Podłączenie radia w maszynach budowlanych, takich jak JCB 3CX, może wydawać się skomplikowane, zwłaszcza gdy oryginalna instalacja elektryczna uległa uszkodzeniu. Wiele maszyn, nawet tych bez fabrycznie zamontowanego radia, posiada przygotowane złącza ISO do jego podłączenia. Zazwyczaj są to dwie kostki: jedna odpowiedzialna za zasilanie, a druga za sygnał z głośników. Jeśli radio, które chcemy zamontować, również posiada złącze ISO, podłączenie jest proste i intuicyjne, dzięki specjalnym zatrzaskom uniemożliwiającym pomyłkę. W przypadku radia z innym typem złącza, konieczne może być zastosowanie odpowiedniej przejściówki, którą można nabyć w sklepach z elektroniką. Ważne jest, aby pamiętać, że tego typu kostki były standardowym wyposażeniem, niezależnie od obecności radia, podobnie jak instalacja głośnikowa.
Problemy z instalacją elektryczną w JCB 3CX Contractor
W przypadku maszyn używanych, takich jak JCB 3CX Contractor z 2003 roku, często pojawiają się problemy z uszkodzoną lub połączoną wiązką przewodów. W takiej sytuacji kluczowe jest zidentyfikowanie przeznaczenia poszczególnych kabli, aby przywrócić pełną funkcjonalność maszyny. Numery identyfikacyjne na przewodach mogą pomóc w odnalezieniu odpowiednich schematów i podłączeń.
Identyfikacja przewodów i ich połączeń
W kontekście JCB 3CX Contractor, użytkownicy zgłaszają problemy z identyfikacją konkretnych przewodów. Na przykład, kable o numerach 105 i 903 często są podłączane do systemu ESOS pompy wtryskowej. Kabel 105 może również prowadzić do czujnika temperatury w obudowie pompy wody, współpracując z tzw. waxstatem. Zrozumienie działania takiego czujnika termicznego, określenie jego stanu (przewodzący lub rozwarty w zależności od temperatury) jest kluczowe dla prawidłowego działania silnika.
Jednym z problematycznych przewodów bywa numer 513. W niektórych przypadkach może on być podłączony do "3 terminala" cewki gaszenia, jednakże cewki z dwoma terminalami nie posiadają takiego podłączenia. Istnieją sugestie, że kabel 513 może być związany z oznaczeniem "DEST" (przeznaczenie) NH44, którego znaczenie nie jest od razu oczywiste ze schematów.
Problemy z masą (GND)
Szczególnie niebezpiecznym problemem jest topienie i palenie się kabli o oznaczeniu minusowym (GND). Jest to zazwyczaj objaw złego styku z masą pojazdu. Brak odpowiedniego połączenia z masą, szczególnie dla obwodów o wysokim natężeniu prądu, takich jak rozrusznik, może powodować, że prąd szuka alternatywnych dróg, np. przez linki, cięgna lub inne elementy metalowe. Może to prowadzić do uszkodzenia izolacji kabli o nieodpowiednim przekroju, a w konsekwencji do pożaru.
Prawidłowe połączenia masy, obejmujące kable od akumulatora, kabiny i silnika, są niezwykle ważne. Zaleca się regularne sprawdzanie stanu tych połączeń, a w razie potrzeby ich wzmocnienie, na przykład poprzez zastosowanie dodatkowych taśm z plecionki. Warto pamiętać, że wiele pożarów w maszynach i pojazdach wynika właśnie z problemów z masą.
Podstawy działania kabli antenowych
Kabel antenowy, odpowiedzialny za przesył sygnału z anteny do odbiornika (np. telewizora lub radia), jest zazwyczaj wykonany w technologii kabla koncentrycznego. Precyzyjnie obliczone wymiary jego przekroju poprzecznego minimalizują straty sygnału. Ekran otaczający żyłę główną chroni sygnał przed zakłóceniami zewnętrznymi. Prąd zaindukowany w antenie jest transportowany przez żyłę, a zewnętrzny ekran stanowi drogę powrotną dla prądu, co jest zgodne z prawem Kirchhoffa.
Rodzaje złącz antenowych i ich montaż
W systemach antenowych stosuje się różne typy złącz, z których najpopularniejsze to:
- Złącze typu F (tzw. "efka"): Głównie używane w telewizji satelitarnej do połączenia konwertera z tunerem. Montaż wymaga precyzyjnego przygotowania końcówki kabla: usunięcia zewnętrznego płaszcza na około 10 mm, wywinięcia oplotu na płaszcz zewnętrzny (ewentualnie wraz z folią aluminiową), przycięcia ekranu i dielektryka na około 2-3 mm od miejsca wywinięcia płaszcza, a następnie wkręcenia wtyku F. Ważne jest, aby żyła wystawała prosto i nie dotykała ekranu ani oplotu. Wtyki typu F są dostępne w wersjach przystosowanych do różnych średnic kabli, a także w wersjach z uszczelką do zastosowań zewnętrznych.
- Wtyki antenowe (koncentryczne): Stosowane głównie w antenach telewizji naziemnej. Dostępne są w wersjach prostych i kątowych, co ułatwia prowadzenie kabla. Montaż wtyku męskiego (na potrzeby gniazda żeńskiego w urządzeniu) zazwyczaj obejmuje przygotowanie końcówki kabla podobne do złącza F. Sposób mocowania kabla z oplotem może się różnić w zależności od typu wtyku: od przykręcania metalową listewką (wtyki kątowe) po zaciskanie metalowych "łapek" lub montaż metalowego uchwytu (wtyki proste).
Jak zarobić kabel antenowy koncentryczny?
Niezależnie od typu złącza, kluczowe jest jego prawidłowe zarobienie, zapewniające dobry kontakt z anteną i odbiornikiem, co przekłada się na jakość odbioru sygnału.
