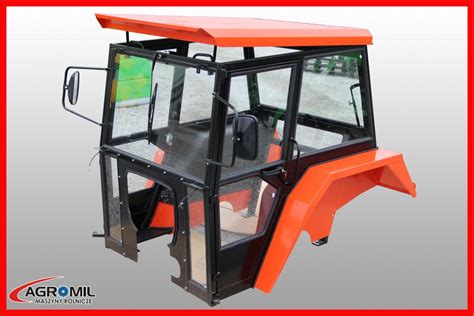

W naszym zakładzie produkcyjnym dokładnie przedstawiamy, jak powstaje produkt - w szczególności kabina do ciągnika rolniczego. Doskonałym przykładem jest powszechnie znana kabina pasująca do ciągnika Ursus C-360, dostępna w wersji z metalowym dachem oraz błotnikami. Jest to część zamienna typu „Aftermarket”, dedykowana dla tego klasycznego pojazdu, dostępnego obecnie głównie na rynku wtórnym. Projektując ten model kabiny, szczególnie zależało nam, aby produkt wpisywał się w urokliwy, klasyczny wygląd ciągnika, nie zaburzając jego estetyki. Konstrukcja kabiny maksymalnie odwzorowuje design oryginalnej bryły ciągnika, którego maska jest bardzo rozpoznawalna i charakterystyczna. Kabina ma być z założenia „ociosana”, kanciasta i prosta, co doskonale współgra z ogólną stylistyką pojazdu. Choć na pierwszy rzut oka forma jest prosta, zawiera wiele dopracowanych detali. Wyznajemy zasadę, że „diabeł tkwi w szczegółach”, dlatego możecie Państwo spodziewać się bardzo dopracowanego wyrobu z dobrze przemyślanymi rozwiązaniami pod kątem bezpieczeństwa, użytkowości i designu.
Proces Powstawania Kabiny - Od Projektu do Realizacji
Filozofia Projektowania i Standard Wykonania
Zanim przejdziemy do szczegółów samego procesu i konstrukcji, należy podkreślić ważny aspekt, który mocno wpływa na produkt i jego konstrukcję - dodatkowe doposażenie. Kabina standardowo posiada już wiele przydatnych akcesoriów i rozwiązań, zważywszy na maksymalizację komfortu i bezpieczeństwa operatora. Poza tym, każdy z klientów ma opcję doboru doposażenia z szerokiej gamy opcji dodatkowych. Produkty, które tworzymy, nawet w ramach jednego modelu, na pozór są podobne, jednak dzięki ogromnemu wachlarzowi doposażenia mogą powstać bardzo rozbudowane i zróżnicowane kabiny.
Wyposażenie Standardowe i Opcjonalne
W standardzie kabiny znajdziemy:
- Dwa lusterka
- Wycieraczka szyby przedniej i tylnej
- Spryskiwacz szyby przedniej
- Lampka w kabinie
- Zasłonka przeciwsłoneczna
- Obustronne drzwi
- Samochodowe klamki (zamykane na klucz od strony kierowcy)
- Uchylna tylna szyba
- Tapicerowany uchylny dach
- Instalacja elektryczna lamp przednich (postój i kierunkowskaz)
- Tapicerowane błotniki
- Plandeczka
Poniżej przedstawiamy elementy, które mogą stanowić wyposażenie dodatkowe kabiny:
- Halogeny (2 szt. - przód, 1 szt. - tył)
- Halogeny (2H4+2H3) - instalacja na przekaźnikach
- Halogeny LED (2 szt. - przód, 1 szt. - tył)
- Halogeny LED (2 szt. - przód, 2 szt. - tył)
- Lampy przednie i tylne (wersja: standard lub LED)
- Siłowniki gazowe w drzwiach
- Siłowniki gazowe w tylnej ramce
- Uchylna szyba przednia na otwieradłach
- Uchylna szyba przednia na siłownikach (w zestawie z naszą maską opcja niedostępna)
- Uchylne szyby boczne
- Drzwi otwierane „na koło”
- Ogrzewanie (wariant: podstawowy lub rozszerzenie w dachu)
- Przednie błotniki (wariant: metalowe lub z tworzywa)
- Dywaniki podłogowe
- Lampa błyskowa (wersja: standardowa lub LED)
- Półka na radio i miejsce na głośniki
- Radio
- Zabudowa tylnej ściany
- Płaszcze tylne metalowe
- Szyberdach
- Tłumik Inox
- Wspomaganie
- Pulpit kierownicy
- Maska
Utrzymanie produktów dostępnych od ręki jest dla nas wyzwaniem, gdyż większość z nich jest personalizowana i dostosowana do preferencji użytkowników. Informacja o ewentualnych dodatkach w stosunku do standardowego wyposażenia jest rejestrowana na zamówieniu klientowskim. Wiele elementów doposażenia nie ma wpływu na konstrukcję, gdyż jest zestandaryzowana i dostosowana do kabiny. Jednak pojawiają się takie, które silnie ingerują w podstawową konstrukcję już na pierwszych etapach produkcji, na przykład dodatki takie jak drzwi na koło czy uchylne szyby, w zależności od opcji na otwieradłach lub siłownikach gazowych. Opcje wyposażenia głównie warunkują zmiany elementów mocujących, zawiasów czy wsporników.
Technologia Produkcji i Zaplecze Materiałowe
Określenie tych parametrów jest kluczowe, ponieważ warunkuje zastosowanie odmiennej technologii wytworzenia. Technologia to kolokwialnie wzór lub przepis na wykonanie wyrobu, a precyzyjnie - zespół dokumentacji konstrukcyjno-technologicznej. W naszej firmie szczegółowo określamy rysunki detali, złożeń, listy materiałów, proces wykonania, specyfikację, i co ważne, procedury kontroli. Zamówienie, zgodnie z harmonogramem, trafia na warsztat w celu realizacji. Każda kabina to odrębny projekt, wzbogacony o wspomnianą dokumentację towarzyszącą całemu cyklowi wytworzenia. By produkować, trzeba mieć materiały - to jeden z najważniejszych aspektów w procesie wytwórczym. Ważne są zarówno zasoby dostępne do wykonania kabiny w całości, jak i, co jeszcze wcześniej jest określane w fazie projektowania, dobór komponentów. Zaplecze magazynowe to wiele procedur logistycznych, zapewniających dostępność materiałów we właściwych ilościach i w konkretnym terminie. W fazie projektowej ogromny współczynnik czasu przy wdrażaniu produktu zajmuje selektywny dobór komponentów najwyższej jakości. Zależy nam, aby każdy komponent był dobrze przemyślany, np. oświetlenie pojazdu dzięki kabinie umożliwiało pracę w najtrudniejszych warunkach ze szczególnym wsparciem operatora. Tę zasadę wyznajemy absolutnie do każdego elementu wyposażenia, aby ogólnie wspierać użytkownika, poprawiać jego bezpieczeństwo i komfort.
Konstrukcja Ramowa - Serce Kabiny

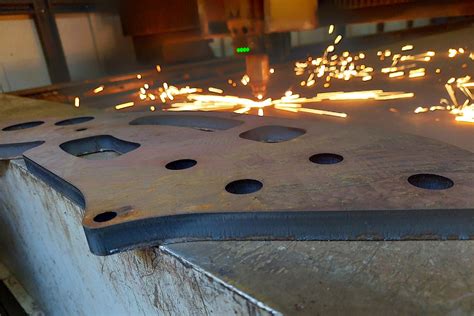

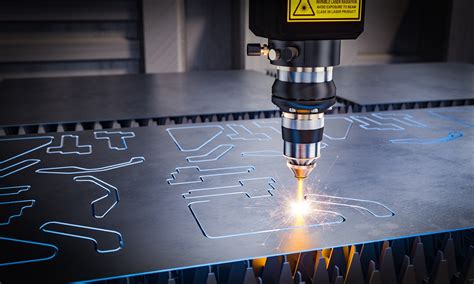

Zaczynamy produkcję, mając zamówienie i precyzyjnie określoną dokumentację, a także harmonogram. Rozpoczynamy od rdzenia, czyli tego, co głównie warunkuje kształt, formę i wielkość kabiny. Kabina zbudowana jest podstawowo z głównego elementu konstrukcyjnego, czyli ramy nośnej. Ona z kolei składa się z detali, praktycznie całkowicie wykonanych ze stali. Znajdują się w niej głównie elementy wypalane z blach w technologii 2D oraz kształtowniki typu profile zamknięte, tuleje i sworznie.
Detale wypalane z blachy poddawane są obróbce dodatkowej w postaci gratowania, gięcia, otworowania i szlifowania. Ich przeznaczenie jest rozmaite, gdyż w konstrukcji mogą stanowić zarówno elementy nośne, pełniące często funkcje osłonowe lub oddzielające (np. maskownica przód), jak i wszelkiego rodzaju wsporniki, uchwyty, mocowania, elementy wahliwe typu zawiasy, czy choćby elementy mocujące samą kabinę jako wsporniki lub elementy poduszek. Kompletując części kabiny na ślusarni, dochodzi do zespolenia elementów, takich jak ramki drzwi czy sam szkielet ramy. Proces ten odbywa się za pośrednictwem technik spawalniczych przez wysoce wyspecjalizowany personel. Finalnie pospawany szkielet, wzmocniony o niezbędne mocowania, zawiasy i uchwyty, stanowi „ramę”. To właśnie ona, w zależności od wariantów konfiguracyjnych (np. drzwi otwierane na koło - inny układ zamka i zawiasów), stanowi komponent posiadający cechy indywidualnej konfiguracji klienta. Rama jest rdzeniem produktu; to od niej głównie zależy zabezpieczenie operatora przed ewentualnymi kolizjami. Pełni funkcje osłonowe, dlatego musi zostać wykonana z najwyższą starannością, spełniając najwyższe rygory kontroli.
Zabezpieczenie Antykorozyjne i Malowanie
W ramach użytkowania, gdzie rama jest ciągle narażona na czynniki zewnętrzne (odmienne warunki pogodowe, chemia podczas oprysków i prac na roli), niezbędne jest jej prawidłowe zabezpieczenie. Kluczowe jest tutaj zabezpieczenie antykorozyjne, które zapobiega niekorzystnemu wpływowi na nośność oraz aspekt wizualny kabiny. W oparciu o najnowszą technologię w postaci strumieniowego oczyszczania powierzchni, rama i jej detale dodatkowe (inne, które dopiero będą montowane w ostatnich etapach procesu montażu) poddawane są zabiegowi śrutowania.
Technika ta sprawia, że cała konstrukcja zostaje równomiernie oczyszczona, a powierzchnia uzyskuje matową fakturę, stwarzając idealne warunki dla przyczepności farb. Zabezpieczenie powierzchni odbywa się metodą natryskową, gdzie aplikowane są farby epoksydowe, poliuretanowe i akrylowe.
Faza Montażu i Kontrola Jakości
Rama, odpowiednio zabezpieczona, trafia na montaż. Równolegle z nią powstają również komponenty, takie jak dach, błotniki, szyby i instalacje w postaci wiązek kablowych. W przypadku omawianego produktu, dach jest metalowy i w pełni zabezpieczony antykorozyjnie poprzez lakierowanie. Ze względów wizualnych oraz wygłuszających, otrzymuje on warstwę tapicerowaną. Zbrojenie samego dachu, jak i ramy w komponenty odbywa się na stanowisku montażowym. Pozornie kabina dla wielu ludzi to kilka płaskowników i dach, natomiast przyglądając się procesom jej powstawania, jest to wyrób o bardzo bogatej strukturze złożenia i wielu komponentach. Montaż to uwieńczenie i ostatnia faza produkcji kabiny, na której zespalane i montowane są wszystkie podzespoły. Należy pamiętać o szybach, ramkach, drzwiach, dzięki którym kabina stanowi zamknięty i wydzielony obszar w przestrzeni, czyli indywidualne środowisko operatora. Szyby są zbrojone w uszczelki i jako gotowe komponenty trafiają na montaż.
Wracając do ramy, to ona jest przewodnim obiektem, wokół którego na koniec fazy procesu najwięcej się dzieje. Jeszcze „goła”, posiadająca już rozwiązania wynikające z konfiguracji i odpowiednio zabezpieczona, trafia na wyspecjalizowane stanowisko montażu. Tutaj, zanim dojdzie do pierwszych czynności zbrojenia, cała rama poddawana jest gruntownej kontroli jakości przez wewnętrzny organ produkcyjny. Po wnikliwej analizie oraz akceptacji realizowane są procesy finalizacji produktu. Rama, jak również dach, w zależności od zamówionego wariantu, otrzymuje między innymi wiązkę kablową niezbędną do zasilania urządzeń elektrycznych, takich jak oświetlenie, radio, głośniki, nagrzewnice itp. Omawiana kabina wyposażona jest w błotniki, więc i one są montowane na konstrukcji. Błotniki, podobnie jak dach, są gięte, spawane, czyszczone strumieniowo i zabezpieczane antykorozyjnie, a w celach wizualnych, wygłuszających oraz izolacyjnych są tapicerowane. Zdecydowanie podkreśla to wygląd wnętrza i komfort pracy operatora. Na montażu kabina otrzymuje wszystkie dodatkowe elementy doposażenia. Końcówki wiązek kablowych otrzymują urządzenia elektryczne zgodne ze specyfikacją, by po zamontowaniu kabiny i jej podłączeniu do instalacji elektrycznej pojazdu właściwie działały zgodnie z przeznaczeniem.
Zmontowana kabina w pełni ponownie poddawana jest kontroli w celu określenia poprawności wykonania zgodnie z dokumentacją, specyfikacją i standardami.
Kabina wymaga montażu na pojeździe, w związku z czym w zestawie klient otrzymuje mocowania, w skład których wchodzą elementy gumowo-metalowe (poduszki) amortyzujące drgania.
Bezpieczeństwo i Certyfikacja
Kabina przede wszystkim, poza poprawą komfortu pracy, ma pełnić funkcje zabezpieczenia operatora przed kolizją i nieprzewidzianymi wypadkami. Aby osiągnąć zamierzone cele, konstrukcja została zaprojektowana zgodnie z określonymi wymogami w Dyrektywie Maszynowej 2006/42/WE oraz normą zharmonizowaną z tą dyrektywą, a w szczególności normą PN ISO 5700. Konstrukcja kabiny w pełni zabezpiecza operatora przed skutkami wywrócenia się ciągnika (ROPS), co zostało sprawdzone przez uprawnione laboratorium i potwierdzone przez JCW ZJiN ITP Warszawa. Wszystkie produkty wykonywane są z profili stalowych, zapewniających odpowiednią sztywność i wytrzymałość konstrukcji, gwarantujące bezpieczeństwo użytkownikowi. Szyby wykonane są ze szkła hartowanego i osadzone w specjalnych uszczelkach gumowych, tłumiących drgania i uszczelniających wnętrze. Każda kabina posiada Deklarację Zgodności WE i atest. Każda kabina odpowiada wymiarowo danemu typowi ciągnika, a w zestawie zawsze dodawany jest komplet elementów mocujących, umożliwiających zamontowanie kabiny na ciągniku.
Producenci i Rynek Kabin do C-360 z Błotnikami
Na pierwszy rzut oka mogłoby się wydawać, że zakup kabiny do Ursusa C-360 nie stanowi większego wydatku. Praktyka pokazuje jednak, że jeśli budżet nie jest ograniczeniem, to także w tym segmencie granice cenowe potrafią być bardzo szerokie. Osoby planujące montaż nowej kabiny lub wymianę starej mają do wyboru naprawdę bogatą ofertę. Kabiny produkują nie tylko znani w branży producenci, tacy jak Naglak czy Koja, ale również liczne mniejsze polskie firmy, o których istnieniu wielu rolników nawet nie słyszało. Mimo to, ich konstrukcje często dorównują jakości produktów największych marek, a przy zbliżonym wyposażeniu potrafią być zauważalnie tańsze.
Kabiny Bez Błotników (Wspomniane dla kontekstu cenowego)
W ofertach dostępnych na popularnych portalach ogłoszeniowych najtańsze nadal pozostają kabiny pozbawione błotników. W standardzie otrzymujemy w nich zwykle wysoki, tapicerowany, uchylny dach, lusterka oraz komplet uchwytów montażowych ze śrubami. Na tym jednak wyposażenie się kończy - za wycieraczki czy oświetlenie trzeba dopłacić.
Kabiny z Metalowymi Błotnikami
Gdy rolnicy decydują się na montaż lub modernizację kabiny w swoich „sześćdziesiątkach”, najczęściej wybierają wersje z błotnikami. Tu rozpiętość cenowa jest znacznie większa. Najtańsze kabiny z metalowymi błotnikami kosztują niespełna 4000 zł brutto, choć najczęściej spotyka się ceny na poziomie 4500-5500 zł. Wnętrza kabin są tapicerowane i uszczelniane, poprawiając komfort pracy użytkownika.
Kabiny z Plastikowymi Błotnikami i Nowoczesnym Designem
Wersje z błotnikami plastikowymi są już wyraźnie droższe - trudno znaleźć taką kabinę poniżej 6000 zł, a w przypadku modeli od producentów takich jak Naglak ceny dochodzą do 9000 zł. Najwyższy pułap cenowy osiągają konstrukcje całkowicie zmieniające wygląd Ursusa C-360. Kabiny o bardziej współczesnej linii produkcji firm Bartesko czy Naglaka, wyposażone w półokrągłe plastikowe błotniki, gięte szyby i stylistyką nawiązujące np. do nowszych Zetorów, kosztują nawet około 11,5-12,5 tys. zł. W wyposażeniu standardowym takich kabin znajdziemy zazwyczaj roletę przeciwsłoneczną, elektryczne wycieraczki, spryskiwacze, przygotowanie pod radio (antena, głośniki), wykładziny oraz oświetlenie, w tym robocze LED. Wspomnijmy także o tapicerce. Jeżeli do tego zdecydujemy się na nową maskę przednią, musimy się liczyć z wydatkiem rzędu około 15,5 tys. zł. Szczególnie kiedy decydujemy się na najdroższy wariant, możemy pomyśleć o opcjach, które są do niego oferowane. Te zależą od producenta i obejmują między innymi dodatkowe pakiety oświetlenia, nagrzewnice (dachowe od około 1200 do 1800 zł), boczne (niecały 1000 zł) czy nawet klimatyzatory (koszt powyżej 3000 zł).
