W świecie wózków widłowych Toyota, precyzyjna identyfikacja maszyny jest kluczowa dla jej prawidłowej eksploatacji, serwisowania oraz doboru odpowiednich części zamiennych. Chociaż na pierwszy rzut oka oznaczenia modeli mogą wydawać się skomplikowanym ciągiem cyfr i liter, zrozumienie systemu kodowania Toyoty pozwala na pełne odczytanie wszystkich parametrów urządzenia. Niniejszy przewodnik ma na celu ułatwienie tego procesu, koncentrując się na informacjach dostępnych bezpośrednio na wózku, często w okolicach kabiny operatora.
Tabliczka Znamionowa Toyota: Klucz do Informacji o Wózku Widłowym

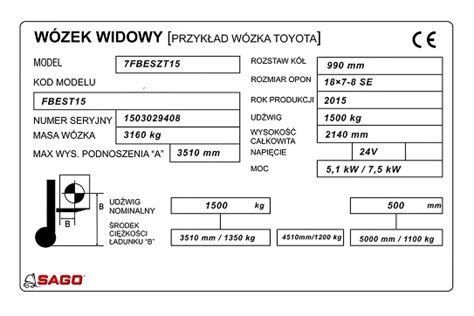

Na każdym wózku widłowym powinna znajdować się tabliczka znamionowa. Zawiera ona najważniejsze informacje o danej maszynie, poza modelem znajdują się tam numer ramy wózka, rok produkcji, udźwig, masa własna, a czasami inne parametry takie jak typ masztu czy wymiary opon. Lokalizacja tabliczki różni się w zależności od generacji wózka:
- W starszych Toyotach (modele 4, 5, 6 i niektórych 7) tabliczka jest umieszczona na przedzie kabiny, między masztem a kabiną operatora.
- W nowszych typach wózków (w modelach 7 i 8) można ją znaleźć wewnątrz kabiny, po prawej stronie deski rozdzielczej.
Wózki tej marki najczęściej posiadają tabliczki w języku japońskim, angielskim, a w wózkach wyprodukowanych w wersji francuskiej - francuskim.
Dekodowanie Numeru Modelu Wózka Widłowego Toyota
Na model wózka widłowego Toyota składają się między innymi typ silnika, typ skrzyni biegów, generacja wózka, rodzaj stosowanego paliwa, udźwig nominalny i inne parametry. Różne znaki w numerze modelu wyjaśniono na poniższym przykładzie kodowania. W tej sytuacji numer zawiera 8 znaków, chociaż system kodowania umożliwia zastosowanie ciągu 9 znaków. Gdy pojawiają się puste miejsca, jak w przykładzie poniżej, oznacza to, że nie ma żadnych informacji dotyczących wózka widłowego, więc można po prostu pominąć tę sekcję.
p1p2-mFzsku
gdzie poszczególne symbole oznaczają:
- p1 - prefiks 1: typ silnika
- "0" - standardowy
- "4" - silnik Toyota 5R lub 4Y
- "5" - silnik 5P lub GM
- "6" - opcjonalny rodzaj silnika
- p2 - prefiks 2: rodzaj skrzyni biegów i napędu
- "0" - skrzynia manualna MTM
- "1" - skrzynia manualna i podwójne koła napędowe
- "2" - skrzynia automatyczna ATM
- "3" - skrzynia automatyczna i podwójne koła napędowe
- m - oznaczenie modelu wózka (generacja)
- [brak kodu] - oryginalna, pierwsza wersja Toyoty
- "2" - druga generacja
- "3" - trzecia generacja
- "4" - czwarta generacja
- "5" - piąta generacja
- "6" - szósta generacja
- "7" - siódma generacja
- "8" - ósma generacja
- F - litera oznaczająca wózek widłowy
- "F" - forklift (wózek widłowy)
- z - typ zasilania
- "B" - wózek elektryczny z baterią
- "D" - silnik diesla na olej napędowy
- "G" - silnik iskrowy zasilany benzyną, gazem LPG lub CNG
- s - specjalne cechy konstrukcyjne
- [brak kodu] - opony pneumatyczne
- "A" - high capacity (wózek o dużym udźwigu)
- "C" - cushion tire (koła halowe)
- "D" - double reach (możliwość podwójnego, głębszego składowania palet)
- "E" - three wheel model (typ trójkołowy)
- "J" - low profile model (wersja o obniżonym profilu)
- "N" - narrow aisle (wózek do wąskich przejść)
- "W" - walk-behind (wózek prowadzony)
- k - kraj pochodzenia maszyny
- [brak kodu] - Japonia
- "A" - Japonia (dla wózków widłowych produkowanych na rynki w Ameryce Północnej)
- "F" - Europa (głównie pochodzące z Francji)
- "N" - Indonezja
- "U" - Stany Zjednoczone
- u - udźwig nominalny wózka widłowego
- gdzie symbole np. "15", "20", "45" znaczą odpowiednio udźwig 1500 kg, 2000 kg i 4500 kg.
Numer Seryjny (Numer Podwozia) jako Alternatywne Źródło Danych
Do zamówienia odpowiednich części do wózka widłowego Toyota kluczowe są informacje z tabliczki znamionowej. Ale jak określić typ danej maszyny, kiedy brakuje na niej tabliczki lub jest uszkodzona i nieczytelna? Użytkownik takiego wózka widłowego wiele informacji może odczytać z numeru seryjnego, zwanego też numerem podwozia, który musi być nabity na głównej ramie takiej maszyny. W zależności od modelu może się on znajdować w różnych miejscach, ale zwykle można go znaleźć na prawej stronie konstrukcji podwozia po podniesieniu pokrywy silnika w konstrukcjach klasy 4, 5 i 6, a w nowszych urządzeniach typu 7 i 8 będzie on się znajdował na przedzie kabiny od strony masztu.
Określanie Roku Produkcji Wózka Widłowego Toyota
Znając model wózka lub jego numer fabryczny i posiadając dodatkowe informacje, takie jak typ zastosowanego silnika, można w przybliżeniu określić rok jego produkcji.
