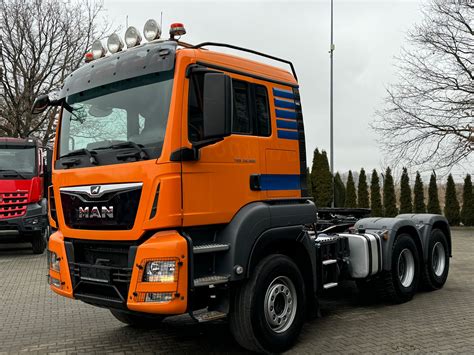

Ciągnik siodłowy to wyspecjalizowany pojazd ciężarowy, którego głównym zadaniem nie jest samodzielny przewóz ładunku, lecz ciągnięcie naczepy. W odróżnieniu od klasycznej ciężarówki ze stałą skrzynią ładunkową, stanowi on jedynie jednostkę napędową - potężny silnik, kabinę dla kierowcy i ramę z charakterystycznym sprzęgiem siodłowym. To właśnie ten element, potocznie nazywany siodłem, pozwala na błyskawiczne i bezpieczne połączenie z różnego rodzaju naczepami, tworząc elastyczny zestaw drogowy.
Najistotniejszym aspektem w zrozumieniu istoty ciągnika siodłowego jest rozróżnienie go od innych pojazdów ciężarowych. Jego konstrukcja jest w pełni podporządkowana jednemu celowi: efektywnemu ciągnięciu ciężkich ładunków na duże odległości. Sam ciągnik siodłowy to jedynie połowa sukcesu. Dopiero po połączeniu z naczepą tworzy on zestaw drogowy, popularnie, choć nie do końca precyzyjnie, nazywany TIR-em.
Budowa i funkcja ciągnika siodłowego
Podstawowe elementy
Ciągnik jest więc mózgiem i sercem operacji, podczas gdy naczepa pełni funkcję „mięśni”, przenosząc właściwy ładunek. Mechanizmem łączącym oba elementy jest sprzęg siodłowy, czyli masywna, stalowa płyta z mechanizmem ryglującym, zamontowana na ramie ciągnika. Naczepa wyposażona jest z kolei w sworzeń królewski (kingpin) - solidny, stalowy czop. Podczas sprzęgania, sworzeń wsuwa się w gniazdo siodła, gdzie zostaje automatycznie zablokowany.
Podstawowa różnica leży w elastyczności. Ciągnik siodłowy może współpracować z naczepą-chłodnią, cysterną, wywrotką czy platformą do przewozu kontenerów. Kierowca może zostawić jedną naczepę do rozładunku i w tym samym czasie podjąć inną, gotową do drogi.
Silnik i układ napędowy
Współczesny ciągnik siodłowy to cud inżynierii, gdzie potężna moc musi iść w parze z niezawodnością, ekonomią i coraz bardziej restrykcyjnymi normami ekologicznymi. Pod kabiną pracują gigantyczne silniki Diesla o pojemnościach od 11 do nawet 16 litrów, generujące moce rzędu 450-770 koni mechanicznych. Jednak sama moc to nie wszystko. Producenci, tacy jak DAF, Scania, Volvo czy Mercedes-Benz, muszą spełniać rygorystyczne normy emisji spalin, obecnie głównie Euro 6.
Era manualnych skrzyń biegów w transporcie długodystansowym powoli dobiega końca. Dominują automatyczne skrzynie biegów (a właściwie zautomatyzowane), które dzięki inteligentnemu oprogramowaniu, często połączonemu z GPS, dobierają przełożenia w sposób optymalny. Analizując topografię terenu, potrafią przewidzieć wzniesienia i zjazdy, redukując zużycie paliwa i odciążając kierowcę.
Oznaczenia takie jak 4×2 czy 6×4 opisują układ napędowy pojazdu. Pierwsza cyfra oznacza liczbę kół (lub punktów styku z podłożem), a druga liczbę kół napędzanych. Najpopularniejsza konfiguracja 4×2 (dwie osie, jedna napędowa) jest standardem w transporcie dalekobieżnym po utwardzonych drogach. Z kolei wariant 6×4 (trzy osie, dwie napędowe) stosuje się w trudniejszych warunkach, np. na placach budowy lub w transporcie ciężkim.
Systemy bezpieczeństwa
Zapanowanie nad masą 40 ton rozpędzoną do 90 km/h wymaga zastosowania najbardziej zaawansowanych systemów bezpieczeństwa. Producenci prześcigają się we wdrażaniu technologii, które nie tylko chronią kierowcę i ładunek, ale także innych uczestników ruchu drogowego. Standardem jest dziś elektroniczny system hamulcowy EBS (Electronic Braking System), który zapewnia znacznie szybszą reakcję i równiejszy rozkład siły hamowania w całym zestawie niż systemy pneumatyczne.
Nowoczesne ciągniki wyposażone są w cały pakiet systemów ADAS (Advanced Driver-Assistance Systems). Aktywny tempomat (ACC) utrzymuje bezpieczną odległość od poprzedzającego pojazdu, asystent pasa ruchu (LKA) koryguje tor jazdy, a system awaryjnego hamowania (AEBS) potrafi samodzielnie zatrzymać pojazd przed przeszkodą. Hamulce zasadnicze (tarczowe lub bębnowe) nie są przeznaczone do ciągłego wytracania prędkości, np. na długich zjazdach, gdyż mogłoby to prowadzić do ich przegrzania i utraty skuteczności. Dlatego ciągniki wyposaża się w systemy hamowania długotrwałego, takie jak retardery i intardery.
Kabina kierowcy - centrum dowodzenia
Dla kierowcy zawodowego kabina ciągnika siodłowego to znacznie więcej niż miejsce pracy. To jego biuro, sypialnia, kuchnia i centrum dowodzenia w jednym. Centralnym punktem jest pneumatyczny fotel kierowcy z wszechstronną regulacją, który tłumi drgania i zapewnia komfort przez wiele godzin jazdy. Deska rozdzielcza, często z cyfrowymi wyświetlaczami, jest zaprojektowana tak, aby wszystkie przełączniki i informacje były w zasięgu wzroku i ręki. Za fotelami znajduje się przestrzeń sypialna, wyposażona w jedno lub dwa łóżka, liczne schowki, lodówkę, a nierzadko także kuchenkę mikrofalową. Niezbędne jest wydajne ogrzewanie postojowe, które pozwala utrzymać komfortową temperaturę w kabinie podczas obowiązkowych pauz, nawet przy wyłączonym silniku.
Kabina to także centrum komunikacji i zarządzania. Systemy telematyczne (FMS) pozwalają spedytorowi na bieżąco monitorować pozycję pojazdu, jego parametry techniczne i styl jazdy kierowcy. Zintegrowana nawigacja GPS dla ciężarówek uwzględnia ograniczenia tonażowe i wysokościowe.
Kamery w nowoczesnych ciągnikach siodłowych
Systemy kamer zastępujące lusterka
System kamer monitorujących poprawia aerodynamikę samochodu ciężarowego i ogranicza zużycie energii. Lusterka wsteczne wpływają na aerodynamikę, niezależnie od tego, jak bardzo są opływowe, dlatego ich usunięcie jest korzystne. Ponadto, usunięcie lusterek poprawia widoczność bezpośrednią, ponieważ ich obudowy nie zasłaniają żadnej części pola widzenia. System kamer monitorujących oznacza także lepszą widoczność wstecz podczas deszczu, a także mniej zakłóceń powodowanych przez bezpośrednie światło słoneczne. Gdy potrzebne są precyzyjne manewry, system kamer monitorujących pomaga, umożliwiając przybliżenie w celu uzyskania wyostrzenia widoku lub oddalenie w celu uzyskania szerszego kąta. W nocy lub przy słabym oświetleniu można włączyć dodatkowo widzenie w podczerwieni.
System kamer monitorujących zawiera do trzech kamer. Są umieszczone po jednej po stronie kierowcy i pasażera, opcjonalnie można dodać kamerę narożną z przodu po stronie pasażera. Kamery zapewniają główny i szerokokątny widok wsteczny. System oferuje wiele widoków na różnych ekranach. Na monitorach wyświetlane są główny i szerokokątny widok wsteczny.
Obowiązkowe systemy ułatwiające cofanie (REIS)
Na liście kolejnych, obowiązkowych elementów wyposażenia, które od 2024 roku będą musiały trafić do nowo rejestrowanych ciężarówek, pojawił się bardzo ciekawy zapis. Są nim kamery lub czujniki cofania, dotychczas stanowiące w branży transportowej raczej rzadko spotykany widok. Generalne założenie jest takie, że wszystkie nowe samochody ciężarowe, rejestrowane w krajach Unii Europejskiej od lipca 2024 roku, będą musiały posiadać system ułatwiający cofanie. W skrócie ma on być nazywany REIS (Reversing Information System), a w praktyce będzie oznaczał właśnie kamerę lub czujniki, precyzyjne na tyle, by ostrzec kierowcę przed obiektami lub osobami znajdującymi się za pojazdem.
Powyższy wymóg ma objąć pojazdy o homologacjach typu N1, N2, N3. Oznacza to więc samochody ciężarowe z absolutnie każdej klasy tonażowej, zarówno na prawo jazdy kategorii C, jak i kategorii B. Z drugiej strony, wymóg ten nie obejmie absolutnie żadnych przyczep lub naczep (te mają homologację O1, O2, O3 oraz O4). Poza tym powyższy wymóg został objęty dodatkowym zastrzeżeniem, które mówi, że w wyjątkowych przypadkach, gdy montaż czujników lub kamery nie będzie konstrukcyjnie możliwy, organ przyznający homologację będzie mógł dopuścić sprzedaż ciężarówki bez tego typu wyposażenia.
Kamery monitorujące i zabezpieczające - perspektywa właściciela
Monitoring baku paliwa - wyzwania i rozwiązania
Właściciele ciągników siodłowych często poszukują rozwiązań do monitorowania specyficznych obszarów pojazdu, na przykład w celu zapobiegania kradzieżom paliwa. Zdarzają się sytuacje, w których kluczyki do baku są zabierane kierowcy w związku z podejrzeniami o nieuczciwość, a następnie pojawiają się oznaki majstrowania przy zabezpieczeniach, takie jak nowe śruby mocujące zasuwę i oczko do kłódki. W takich przypadkach rozważa się montaż kamer lub innych urządzeń monitorujących.
Alternatywnym rozwiązaniem jest jawne zamontowanie kamery, np. w okolicach baku. Jeśli kierowcy wiedzą o urządzeniach zabezpieczających, to boją się kraść. Jednak każdy system można jakoś obejść. Można również zamontować urządzenie do monitorowania różnych parametrów, w tym poziomu paliwa, co pozwala na bieżące śledzenie zużycia i wykrywanie nieprawidłowości. Użytkownik poszukuje kamery szpiegowskiej do monitorowania baku w ciągniku siodłowym, obawiając się kradzieży paliwa przez kierowcę.
Dostępne rozwiązania i ich ograniczenia
W dyskusji pojawiają się różne propozycje, w tym moduły GPS/GSM do monitorowania poziomu paliwa oraz kamery, które mogą rejestrować obraz w okolicy baku. Użytkownik preferuje kamerę, która będzie niewidoczna dla kierowcy. Istnieją małe kamery, gdzie przetwornik obrazu wraz z obiektywem jest połączony z płytką przy pomocy elastycznej taśmy. Należy jednak zaznaczyć, że w nocy bez zewnętrznego oświetlenia taka kamera nic nie będzie widziała. Wskazano na konieczność zewnętrznego oświetlenia dla kamer działających w nocy oraz na problemy z detekcją ruchu, która mogłaby prowadzić do nieustannego nagrywania i szybkiego zapełnienia pamięci.
Aspekty finansowe i techniczne wyboru kamery
Użytkownik ma ograniczony budżet w granicach 200-300 zł na zakup kamery. Zaobserwowano, że ceny są nieporównywalne - identyczna kamera (takie same funkcje, dane techniczne i wygląd) w sklepie stacjonarnym może kosztować około 1000 zł, podczas gdy na platformach internetowych, takich jak Allegro, kosztuje około 300 zł, choć jest to produkt innej firmy, o której użytkownik nigdy nie słyszał. To podkreśla konieczność dokładnej weryfikacji producenta i specyfikacji technicznej, aby uniknąć zakupu nieskutecznego sprzętu.
Ciągnik siodłowy w logistyce i gospodarce
Rola w transporcie i logistyce
Ciągniki siodłowe są fundamentem współczesnej logistyki. Ich zdolność do transportowania niemal każdego rodzaju ładunku na dowolną odległość sprawia, że są one wszechobecne na drogach ekspresowych i autostradach. Dzięki wymiennym naczepom jeden ciągnik może jednego dnia przewozić palety z żywnością na naczepie kurtynowej (plandekowej), drugiego - stal na platformie, a trzeciego - kontener morski z terminalu do magazynu. Ciągniki obsługują również transport wymagający specjalistycznych naczep. Naczepy-chłodnie z agregatami utrzymują stałą temperaturę dla żywności czy leków. Cysterny przewożą płyny - od mleka po paliwa i chemikalia. Ciągnik siodłowy odgrywa niezastąpioną rolę w transporcie intermodalnym. To on dostarcza naczepę lub kontener do terminalu kolejowego lub portu, gdzie ładunek kontynuuje podróż pociągiem lub statkiem, a następnie inny ciągnik odbiera go w miejscu docelowym.
Regulacje i wymogi prawne
Transport drogowy jest jedną z najściślej regulowanych gałęzi gospodarki. Przepisy mają na celu zapewnienie bezpieczeństwa, uczciwej konkurencji oraz odpowiednich warunków pracy dla kierowców. Każdy ciągnik siodłowy musi być wyposażony w tachograf cyfrowy, który rejestruje aktywność kierowcy: czas jazdy, innej pracy, dyspozycyjności i odpoczynku. Zasady te reguluje umowa AETR oraz unijny Pakiet Mobilności. Do prowadzenia zestawu drogowego wymagane jest prawo jazdy kategorii C+E oraz świadectwo kwalifikacji zawodowej, odnawiane co 5 lat. Każdy transport międzynarodowy musi odbywać się na podstawie listu przewozowego CMR. Ciągniki podlegają częstym i rygorystycznym badaniom technicznym. Obowiązkowe jest ubezpieczenie OC, a standardem w branży jest dodatkowe ubezpieczenie AC oraz OCP (Odpowiedzialności Cywilnej Przewoźnika), które chroni ładunek.
Aspekty ekonomiczne i finansowanie
Prowadzenie firmy transportowej to skomplikowana gra ekonomiczna, w której liczy się każdy grosz. Największą pozycję w budżecie stanowi paliwo (olej napędowy), którego zużycie waha się w granicach 25-35 litrów na 100 km. Kolejne istotne wydatki to regularne serwisowanie (wymiana olejów, filtrów), opłaty drogowe oraz koszt opon ciężarowych. Zakup nowego ciągnika siodłowego to inwestycja rzędu kilkuset tysięcy złotych. Dlatego najpopularniejszą formą finansowania jest leasing ciągnika, który pozwala rozłożyć koszt w czasie i zaliczyć raty w koszty uzyskania przychodu. Walka o rentowność toczy się na polu optymalizacji. Szkolenia kierowców z techniki ekonomicznej jazdy (ecodriving) mogą obniżyć spalanie paliwa o kilka litrów na 100 km, co w skali floty generuje olbrzymie oszczędności.
Przyszłość transportu ciężarowego

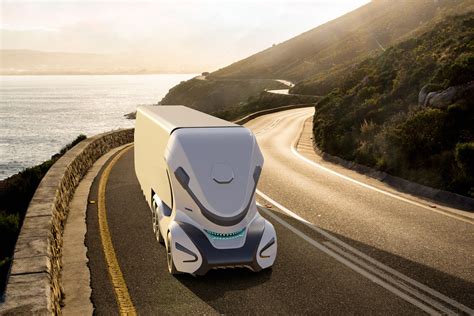

Branża transportowa stoi u progu rewolucji. Silnik Diesla, choć wciąż dominujący, ma już silną konkurencję. Coraz śmielej na rynek wchodzą ciągniki elektryczne, idealne na krótszych, stałych trasach. Na dłuższych dystansach nadzieje wiąże się z napędem wodorowym (ogniwa paliwowe) oraz skroplonym gazem ziemnym (LNG), który jest bardziej ekologiczną alternatywą dla oleju napędowego. Kolejnym krokiem jest autonomiczna jazda. Już dziś testowane są technologie takie jak platooning, gdzie kilka ciężarówek połączonych cyfrowo jedzie w konwoju w bardzo małej odległości, co redukuje opory powietrza i zużycie paliwa. Przyszłość transportu to dane. Ciągniki naszpikowane czujnikami (Internet Rzeczy - IoT) będą zbierać ogromne ilości informacji o swoim stanie, otoczeniu i przewożonym ładunku.
