Koparko-ładowarki JCB 3CX i 4CX: Opis, Budowa i Działanie

Koparko-ładowarki JCB 3CX i JCB 4CX to jedne z najpopularniejszych maszyn budowlanych na świecie, cenione za swoją wszechstronność, niezawodność i innowacyjne rozwiązania technologiczne. Od ponad 40 lat stanowią synonim wydajności na placach budowy, oferując szeroki zakres zastosowań - od kopania rowów i przygotowywania fundamentów, po załadunek materiałów i prace drogowe.

Historia maszyn JCB jest nierozerwalnie związana z innowacjami. W 1953 roku Joseph Cyril Bamford zrewolucjonizował rynek, tworząc JCB Mk 1 - pierwszą na świecie koparko-ładowarkę. Dominacja marki rozpoczęła się jednak wraz z serią "3C", a model 3CIII z 1977 roku sprzedał się w ogromnych ilościach. Obecnie maszyny te są nie tylko nowoczesne, ale także zgodne z najwyższymi standardami jakości, będąc efektem wieloletniego doświadczenia i ciągłego dążenia do doskonalenia produktów przez inżynierów JCB.

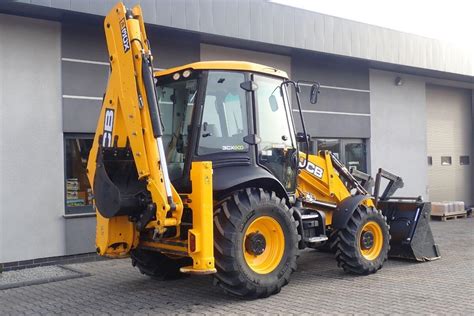

Charakterystyka i Zalety Modelu JCB 3CX

Koparko-ładowarka JCB 3CX to maszyna budowlana ceniona za swoją uniwersalność i zdolność do pracy w trudnych warunkach. Jej konstrukcja oraz zastosowane technologie zapewniają wysoką wydajność i komfort operatora, a także obniżone koszty eksploatacji. Może pracować w temperaturach od -20 do +46 ℃, a jej układy elektryczne i hydrauliczne są zabezpieczone przed uszkodzeniami. Nadwozie i główne elementy konstrukcyjne wykonano z wytrzymałego materiału, co pozwala maszynie wytrzymać duże obciążenia podczas różnorodnych prac.

Silnik i Oszczędność Paliwa

Model JCB 3CX jest wyposażony w silnik wysokoprężny Perkins 1004-40T z 4 cylindrami o pojemności 4 litrów. Charakteryzuje się on o 16% mniejszym zużyciem paliwa w porównaniu do poprzednich wersji. Układ napędowy osiąga moc maksymalną do 100 koni mechanicznych i moment obrotowy do 400 Nm, nawet przy niskich obrotach. Dodatkowo, blokada momentu obrotowego (TorqueLock) pozwala na osiągnięcie nawet 25% oszczędności paliwa, jednocześnie zwiększając prędkość jazdy o około 10%. Zastosowanie tej technologii w połączeniu z transformatorem hydraulicznym znacznie obniża koszty eksploatacji.

Silnik jest wyposażony w filtr wody oraz filtr oleju z zaworem przeciwprądowym, co wydłuża czystość oleju i zmniejsza koszty konserwacji. Filtr powietrza posiada system automatycznego czyszczenia. System podgrzewania o mocy 240 W umożliwia szybki start nawet w bardzo niskich temperaturach. W najnowszych modelach system spalania paliwa jest bardziej wydajny, co pozwala zrezygnować z filtra sadzy układu wydechowego.

Układ Kierowniczy i Manewrowość

Układ kierowniczy jest w pełni zhydraulizowany. Po zatrzymaniu silnika aktywowany jest awaryjny układ kierowniczy. Dostępne są 2 tryby: skręt dwóch kół do jazdy po drogach i skręt czterech kół do manewrowania podczas transportu ładunków i pracy w ograniczonych warunkach. Koło kierownicy ma skok 2¾ obrotu od oporu do oporu.

Kabina Operatora i Komfort Pracy

Kabina operatora została zaprojektowana z myślą o maksymalnej funkcjonalności i wygodzie. Dzięki kompaktowej budowie silnika i niewielkiej masce, kabina zapewnia doskonałą widoczność. Drzwi otwierają się z obu stron, eliminując potrzebę dodatkowego obchodzenia maszyny. Wielowarstwowe, wytrzymałe szkło zapewnia bezpieczeństwo. Tylną szybę kabiny można otworzyć, przesuwając ją pod dach.

Wewnątrz kabiny znajduje się ekran boczny, który pozwala kontrolować audio, telefon, a także dostarcza informacji o stanie maszyny, wysyła alerty serwisowe i opisuje jej funkcje. Komfort termiczny zapewnia klimatyzacja oraz klimatyzowany schowek na jedzenie. Maszyna wyróżnia się obniżonym poziomem hałasu (nie przekracza 73 dB wewnątrz), co znacząco podnosi komfort pracy operatora. Zainstalowano również systemy ogrzewania, radio i magnetofon z dwoma głośnikami.

Fotel jest zamontowany na zawieszeniu pneumatycznym, a po bokach znajdują się wygodne uchwyty sterujące w postaci joysticków, które obracają się wraz z fotelem podczas przechodzenia od prac ziemnych do załadunku i rozładunku. System sterowania ręcznego umożliwia wybór schematu sterowania: JCB X+, SAE, ISO+.

Ramię Ładowarki i Osprzęt

Ramię ładowarki w JCB 3CX zostało wyposażone w wielofunkcyjną łyżkę z widłami typu 6w1, której pojemność to 1 m³, a szerokość 2,35 m. To urządzenie ma duży zasięg pracy:

• Maksymalna wysokość załadunku ramienia ładowarki: 3,2 m
• Wysokość wyładunku: 2,72 m
• Zasięg na pełnej wysokości: 1,37 m
• Udźwig na pełnej wysokości: 3169 kg (teoretyczny udźwig przedniej łyżki według producenta to 3100 kg)
• Siła skrawania łyżki: ponad 6,5 tony (6531 kg)
• Siła zrywania w ramionach łyżki: 4732 kg

Ramię Koparki i Głębokość Kopania

Ramię koparki może kopać na głębokości niemal 6 metrów, dokładnie 5,97 m. Specyficzna konstrukcja z wysięgnikiem i tylną rączką łyżki o tej samej długości pozwala operatorowi kopać w pobliżu maszyny, co oszczędza paliwo. Zasięg na poziomie gruntu od osi obrotu ramienia to 6,52 m, a w bok od osi maszyny 7,09 m. Maksymalna wysokość załadunku wynosi 4,72 m. Udźwig z wysuwem to 719 kg, a bez wysuwu 1451 kg. Siła skrawania łyżki koparki to nawet 6228 kg.

Specjalne Funkcje Agregatu

• EcoRoad: Zużycie paliwa na godzinę może spaść nawet o 25% dzięki zastosowaniu transformatora hydraulicznego z blokadą.
• EcoLoad: Możliwość sterowania prędkością układu hydraulicznego, co poprawia siłę uciągu przy niskich obrotach, znacznie zmniejszając zużycie paliwa.
• EcoDig: Układ hydrauliczny z trzema pompami, które przy niskich obrotach zwiększają ciśnienie, zwiększając wydajność i zmniejszając zużycie paliwa podczas kopania o 15%.
• PowerSlide: Specjalny napęd hydrauliczny umożliwiający przesuwanie tylnego zawieszenia koparki po prowadnicy, co zwiększa elastyczność pracy.
• SRS (SmoothRide System): Kompensator drgań tylnego urządzenia zawieszonego, który zapobiega wysypywaniu się ładunku z łyżki. Zawiera 1 butlę suchego azotu i akumulator hydrauliczny.

Do JCB 3CX dostępnych jest wiele szybko wymienialnych osprzętów, takich jak łyżki, widły, młoty hydrauliczne, sprzęt wiertniczy, frezy itp. Uniwersalna łyżka szczękowa „6 w 1” kopie, ładuje, przesuwa, chwyta, wyrównuje grunt i zasypuje rowy. Za pomocą tylnej łyżki w ciągu 8 godzin pracy operator koparki może wykopać około 100 m³ gruntu.

Dane Techniczne Koparko-ładowarki JCB 3CX

Poniżej przedstawiono ogólne parametry techniczne; dla konkretnych wersji i lat produkcji zaleca się sprawdzenie informacji u producenta lub sprzedawcy.

Instalacja Elektryczna

Nominalne napięcie w sieci pokładowej wynosi 12 V. Koparka jest wyposażona w instalację elektryczną, specjalne złącza i tablicę z bezpiecznikami topikowymi. Zainstalowano akumulator o pojemności 115 A/godz., generator prądu przemiennego o mocy 75 A, 2 halogenowe reflektory drogowe, 4 przednie i 4 tylne regulowane reflektory oraz 2 tylne światła.

Wśród przyrządów kontrolno-pomiarowych znajdują się: tachometr, czujnik i wskaźnik poziomu paliwa, czujnik i wskaźnik temperatury płynu chłodzącego, licznik motogodzin i zegar. Obecny jest audiowizualny system sygnalizacji poziomu i ciśnienia oleju w silniku, stanu skrzyni biegów, akumulatora, hamulca postojowego, filtra powietrza i generatora prądu przemiennego.

Główne Modyfikacje Koparko-ładowarki JCB 3CX

Istnieje kilka modyfikacji koparko-ładowarki JCB 3CX, różniących się konfiguracją i możliwościami montażu osprzętu:

• 3CX: Standardowy model ze stałym ramieniem.
• 3CX Sitemaster: Najpopularniejsza i najbardziej uniwersalna wersja z ramieniem teleskopowym, która pozwala zwiększyć maksymalną głębokość kopania do 5,5 m.
• 3CX Contractor: Najmocniejsza wersja z silnikiem wysokoprężnym z turbodoładowaniem, zwiększającym moc do 100 KM. Posiada teleskopowy uchwyt.
• 3CX Super: Wersja charakteryzująca się czterema równymi kołami i napędem na obie osie skrętne. Dodano funkcję sterowania skrętem tylnych kół, co znacznie poprawia manewrowość (tylne koła skręcają w przeciwną stronę do przednich).
• Pothole Master: Wyposażony w frezarkę typu planującego i łyżkę ze szczotką. Ta modyfikacja służy do naprawy i konserwacji odcinków dróg.
• ECO: Najnowsze generacje, w których główny nacisk położono na ekologię i oszczędność.

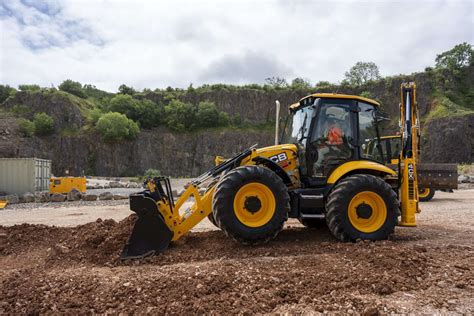

Specyfika Koparko-ładowarki JCB 4CX

Model JCB 4CX, jeden z najpopularniejszych na świecie, oferuje podobną mobilność i uniwersalność do 3CX, ale jest konstrukcją większą i mocniejszą. Został zaprojektowany z myślą o trudnych warunkach na placach budowy, co czyni go wyjątkowo wytrzymałym i solidnym. Jego 4-kołowy napęd zapewnia dużą moc i zwrotność na nierównym terenie.

Silnik EcoMAX i Ekonomia Paliwowa

JCB 4CX wykorzystuje silnik JCB EcoMAX, który nie wymaga systemu oczyszczania gazów spalinowych ani stosowania AdBlue, co znacząco obniża koszty eksploatacji. Silnik EcoMAX generuje moc 81 kW (109 KM) i wysoki moment obrotowy już od 1200 obr./min., co przekłada się na niższe zużycie paliwa.

Sześciobiegowa skrzynia biegów w połączeniu z systemem Torquelock (montowane standardowo w modelach Powershift) redukuje zużycie paliwa nawet o 25% i skraca czas przejazdu po drogach o 10%.

Komfort i Bezpieczeństwo Operatora

Komfort operatora w JCB 4CX podnosi niski poziom hałasu w czasie pracy. Na wyposażeniu znajduje się podgrzewana szyba, podgrzewane lusterka oraz system automatycznego ogrzewania, działający niezależnie od silnika głównego. Kabina posiada klimatyzację, klimatyzowany schowek na jedzenie i jest bardzo funkcjonalnie skonstruowana. Jasna, przejrzysta i czytelna deska rozdzielcza oraz ergonomiczne, montowane w siedzeniu elementy sterujące ułatwiają pracę.

System SmoothRide JCB minimalizuje przechyły podczas jazdy. Wspomaganie hamulców oraz system Powerslide umożliwiają szybką i bezpieczną zmianę pozycji koparki. System LSD (Limited Slip Differential) ograniczający poślizg kół zapobiega ich nadmiernemu zużyciu, chroniąc opony. Bezpieczeństwo pracy zapewniają systemy ostrzegania o pozycji stabilizatora podczas ruchu, duże antypoślizgowe stopnie oraz opony zabezpieczone przed przebiciem płynem. Maszyna jest również wyposażona w nowoczesne technologie, takie jak kamery wsteczne czy systemy automatycznego rozpoznawania obciążenia.

Łatwość Serwisu

System CANBUS informuje o niezbędnych przeglądach. Maszyny projektowane są w taki sposób, aby ograniczyć liczbę punktów wymagających serwisowania, a monitor w kabinie na bieżąco informuje operatora o wszelkich procesach zachodzących w koparce. Konstrukcja i umiejscowienie silnika zapewniają szybki dostęp do wszystkich węzłów i agregatów, ułatwiając codzienną kontrolę, konserwację lub naprawę.

Układ Hydrauliczny w Koparko-ładowarkach JCB

Układ hydrauliczny w JCB 3CX i 4CX działa na zasadzie przepływu oleju pod wysokim ciśnieniem. Olej jest generowany przez pompę hydrauliczną i przepływa przez zawory sterujące, które kierują go do odpowiednich siłowników. To przenoszenie energii hydraulicznej z pompy hydraulicznej do siłowników i silników hydraulicznych umożliwia wykonywanie pracy ramienia lub innego osprzętu koparko-ładowarki.

Typowe wartości ciśnienia w głównym układzie hydraulicznym JCB 3CX wahają się zazwyczaj w przedziale od 200 do 250 barów (20 000 do 25 000 kPa). Zbyt niskie ciśnienie w układzie hydraulicznym może prowadzić do niewystarczającej mocy działania siłowników, uniemożliwiającej wykonywanie pożądanych ruchów osprzętu.

Konserwacja Układu Hydraulicznego

Aby zapewnić optymalne działanie i wydłużyć okres eksploatacji układu hydraulicznego, należy zadbać o odpowiednią konserwację:

• Regularna kontrola poziomu i jakości oleju hydraulicznego.
• Wymiana oleju zgodnie z zaleceniami producenta.
• Kontrola wycieków, uszkodzeń i śladów zużycia komponentów.
• Sprawdzanie i instalowanie nowych filtrów hydraulicznych.
• Monitorowanie stanu zanieczyszczenia oleju.

Olej hydrauliczny JCB smaruje wewnętrzne części układu hydraulicznego, takie jak tłoki silników, pompy i zawory. Podczas pracy układu hydraulicznego generowane jest ciepło. JCB zaleca stosowanie wysokiej jakości olejów hydraulicznych, zgodnych ze specyfikacjami maszyn:

• JCB Hydraulic Fluid 46: Charakteryzuje się doskonałą stabilnością termiczną i odpornością na utlenianie.
• JCB Special HP 32: Olej zalecany do stosowania w niskich temperaturach, gdzie wymagany jest wysoki poziom płynności.
• JCB Universal Hydraulic Oil: Uniwersalny olej do różnych maszyn JCB.

Doświadczenia Użytkowników i Praktyczne Zastosowania

Wśród użytkowników koparko-ładowarek JCB często pojawia się dyskusja na temat rzeczywistego udźwigu przedniej łyżki, zwłaszcza przy wykorzystaniu wideł. Praktyka pokazuje różnorodne scenariusze, gdzie niektórzy operatorzy zgłaszają bezproblemowe podnoszenie dwóch płyt drogowych o wadze około 1500-1600 kg każda na widłach, co przekracza teoretyczny udźwig maszyny.

Dyskusje na forach internetowych wskazują, że starsze modele maszyn, takie jak JCB z 1988 roku, mogły radzić sobie z większymi obciążeniami, np. przy podnoszeniu kręgów betonowych, podczas gdy nowsze modele z bardziej zaawansowanymi systemami hydraulicznymi mogą mieć ograniczenia w tym zakresie. Pojawiają się również opinie, że nowe maszyny mają inne zawory, które ograniczają udźwig, co jest celowym zabiegiem zapewniającym bezpieczeństwo.

Kwestia przewożenia ładunków na widłach budzi pytania o bezpieczeństwo i zgodność z przepisami. Użytkownicy podkreślają, że maszyna powinna być używana zgodnie z przeznaczeniem i zaleceniami producenta. Z drugiej strony, widły są często postrzegane jako przydatne narzędzie, pod warunkiem stosowania ich do rozsądnych ciężarów i najlepiej z systemem szybkozłącza. W przypadku transportu materiałów takich jak płyty drogowe czy palety z pustakami, pojawiają się wyzwania związane z widocznością i poziomowaniem wideł w stosunku do łyżki. W niektórych modelach, jak Cat 428C, można przewozić palety bez otwierania łyżki, jednak w JCB 3CX może to być utrudnione ze względu na ograniczoną widoczność i nieidealne poziome położenie wideł.

Niezawodność i Serwis Koparko-ładowarek JCB

Koparko-ładowarki JCB są maszynami niezwykle trwałymi, ale lata ciężkiej pracy robią swoje. Ich legendarna niezawodność zależy od regularnego serwisu i jakości części. Najczęściej spotykanymi problemami w używanych maszynach są luzy na sworzniach i tulejach, wycieki hydrauliczne oraz praca silnika. Ważne jest, aby dokładnie sprawdzać luzy na wszystkich sworzniach i tulejach - zwłaszcza na koniku (kingpost), ramieniu koparkowym i mocowaniach siłowników, a także wszystkie siłowniki, rozdzielacz i węże pod kątem wycieków. Należy również kontrolować, czy silnik nie dymi nadmiernie i czy równo pracuje.

W ofercie części zamiennych do maszyn JCB można znaleźć: wysokiej jakości filtry do silnika i hydrauliki, precyzyjne sworznie i tuleje do kasowania luzów, trwałe uszczelnienia siłowników oraz wytrzymały osprzęt. Regularna konserwacja i wymiana zużytych elementów pozwala na długotrwałą i bezawaryjną eksploatację tych maszyn.
