Prawidłowe ustawienie kąta wtrysku w silnikach Diesla, w tym w ciągnikach Case, jest kluczowe dla optymalnej pracy jednostki napędowej, jej mocy, spalania i emisji spalin. Artykuł ten szczegółowo omawia problemy związane z nieprawidłowym ustawieniem kąta wtrysku po regeneracji pompy wtryskowej, skupiając się na doświadczeniach z ciągnikiem Case MXM 140.
Wpływ Nieprawidłowego Kąta Wtrysku na Pracę Silnika
Po regeneracji mechanicznej pompy wtryskowej Bosch VE w Case MXM 140 użytkownik zauważył objawy takie jak brak mocy, białe dymienie przy rozruchu na zimnym silniku oraz, po zwiększeniu dawki paliwa, czarne dymienie.
Początkowo pompa została zamontowana na znaki rozrządu i na Górnym Martwym Punkcie (GMP) bez użycia czujnika zegarowego. Okazało się to niewystarczające, ponieważ silnik nie osiągał pełnej mocy - ze 140 KM wydawało się, że ma zaledwie 100 KM.
Białe dymienie przez kilkanaście sekund po odpaleniu zimnego silnika jest typowym objawem zbyt późnego kąta wtrysku. Zwiększanie dawki paliwa śrubą na pompie faktycznie skutkowało odczuwalnym wzrostem mocy, ale jednocześnie powodowało coraz silniejsze czarne dymienie, co wskazuje na niekompletne spalanie paliwa.
Jak sprawdzić zawór kąta wtrysku pompy wtryskowej bosch vp44 vp30 za pomocą multimetra
Procedura Ustawiania Kąta Wtrysku z Użyciem Czujnika Zegarowego
W przypadku pompy Bosch VE, która nie jest montowana na "fasolkach" umożliwiających łatwe przesunięcie kąta, konieczne jest precyzyjne ustawienie z użyciem czujnika zegarowego.
Wstępne Ustawienie Silnika i Pompy
- Na początku należy ustawić silnik w GMP pierwszego cylindra. Można to zrobić, wkładając specjalny kołek blokujący w blok silnika.
- Następnie montuje się pompę wtryskową.
Brak wkręcenia czujnika zegarowego po montażu pompy zregenerowanej, nawet jeśli przyszła ona "zablokowana" z serwisu, jest błędem. Zakłada się, że zablokowana pompa jest ustawiona prawidłowo, ale w praktyce często wymagana jest weryfikacja.
Pomiar i Korekta Kąta Wtrysku
Aby prawidłowo ustawić kąt wtrysku, należy:

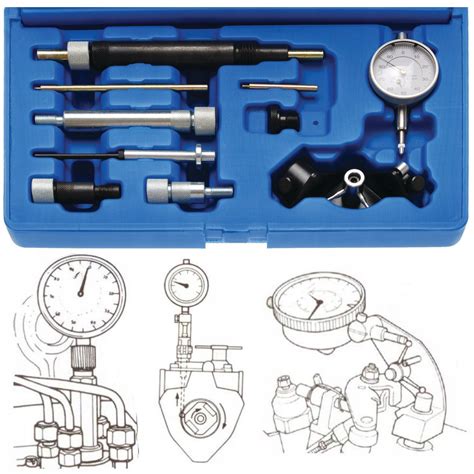

- Wkręcić czujnik zegarowy w tylną część pompy wtryskowej (między sekcjami/rurkami paliwa, w miejscu dedykowanej śrubki) - bez zdejmowania koła z pompy.
- Obracać wałkiem pompy zgodnie z kierunkiem jej pracy. Tłokorozdzielacz, którego ruch mierzymy czujnikiem zegarowym, ma się wysunąć od swojego najniższego położenia o 0,9 mm. Jest to moment wtrysku na pierwszy cylinder. Wałek pompy jest w tym momencie napięty i ma tendencję do ruchu powrotnego, co jest zjawiskiem prawidłowym.
- W przypadku silników czterocylindrowych, zakres regulacji dla czujnika zegarowego wynosi zazwyczaj od 0,9 do 1,0 mm (przy wyłączonym ssaniu).
W jednym z przypadków, po ustawieniu 0,9 mm na pompie i jej zamontowaniu w ciągniku, dymienie było zdecydowanie mniejsze i zniknęło słyszalne wcześniej klekotanie, co potwierdza skuteczność tej metody.
Problemy z Ustawieniem Kąta na Pompie
Ustawienie kąta wtrysku na samej pompie w imadle, z pomiarem 0,9 mm, może być trudne ze względu na opór wałka i tendencję wskazania zegara do powrotu do zera. Taka praca wymaga dużej precyzji i często lepiej jest wykonywać ją w dwie osoby.
Inne Czynniki Wpływające na Pracę Silnika
Problemy z Układem Paliwowym i Kompresją
W przypadku wymiany końcówek wtryskiwaczy i nierównej pracy silnika, mimo braku dymienia i poprawy siły, może pojawić się problem z zacieraniem wtryskiwacza lub złym kątem wtrysku. W jednym z opisanych przypadków, po wymianie końcówek wtryskiwaczy w Case International 633, silnik pracował nierówno.
Dodatkowo, użytkownik Case'a zauważył, że po zrobieniu pompy wtryskowej problem nie ustąpił, a nawet się pogorszył. Zmierzona kompresja na zimnym silniku pokazała nieprawidłowe wartości (18-21 bar, zamiast 22-24 bar). Okazało się, że przyczyną był zużyty pierścień tłokowy, a nagar na tłoku wskazywał na długotrwały problem. Wymiana uszkodzonych pierścieni tłokowych oraz wtryskiwaczy na odpowiednie modele pomogła w prawidłowej pracy silnika.
Problem z układem paliwowym (mimo nowej pompki wstępnej) może również skutkować nierównomiernym przepływem paliwa do zbiornika, co powoduje problemy z obrotami, dymieniem na jasno niebiesko/siwo i gaśnięciem silnika. Naprawa układu zasilania wraz z korektą ustawienia pompy według zaleceń producenta jest w takich sytuacjach kluczowa.
Błędy Elektryczne i Hydrauliczne
Awaryjne sytuacje, takie jak wyciek całego oleju z hydrauliki z powodu zapomnianego odkręconego przewodu, mogą prowadzić do poważnych problemów z układem przeniesienia napędu. W ciągniku Case, po takiej sytuacji, zakresy B i C skrzyni biegów przestają działać, a na wyświetlaczu pojawia się błąd "N" i "książka serwisowa". Wyświetlane błędy (F2, F20, F22, F31, F33, F35, F38) wskazują na usterki w różnych systemach. Po skasowaniu błędów, pozostałe (F2, F31, F38) mogą wskazywać na problem z powietrzem w układzie hydraulicznym, który zakłóca pracę synchronizatorów, lub na poważniejsze uszkodzenia spowodowane pracą "na sucho".
Podsumowanie
Precyzyjne ustawienie kąta wtrysku po regeneracji pompy wtryskowej w ciągnikach Case, zwłaszcza z wykorzystaniem czujnika zegarowego, jest fundamentalne dla prawidłowej pracy silnika. Problemy z mocą, dymieniem i nierówną pracą często mają swoje źródło w nieprawidłowym kącie wtrysku, ale mogą być również powiązane z zużyciem elementów silnika (np. pierścieni tłokowych) lub problemami z układem paliwowym. Dokładna diagnostyka i przestrzeganie procedur serwisowych są kluczowe dla uniknięcia kosztownych awarii.
