Prawidłowe funkcjonowanie układu sygnalizacji świetlnej w ciągnikach rolniczych, takich jak Ursus C-360 czy C-330M, jest kluczowe dla bezpieczeństwa podczas prac polowych i poruszania się po drogach publicznych. Wymiana lub podłączenie przerywacza często budzi wątpliwości, zwłaszcza gdy brakuje czytelnych oznaczeń na stykach urządzenia.
Zasada działania i podstawowe oznaczenia
Przerywacz kierunkowskazów to niewielki element odpowiadający za przerywanie wiązki światła, co zapobiega ciągłemu świeceniu lamp i nadmiernemu zużyciu energii. W większości standardowych przerywaczy bimetalowych spotyka się oznaczenia styków:
- B (lub +) - zasilanie (plus po stacyjce),
- P - wyjście na prawą stronę,
- L - wyjście na lewą stronę,
- C (lub kontrolka) - wyjście na lampkę kontrolną na desce rozdzielczej.
Warto pamiętać, że niektóre typy przerywaczy wymagają podłączenia masy (-), jednak większość klasycznych modeli działa w oparciu o termobimetal i podłącza się je szeregowo w obwód przed przełącznikiem kierunków.

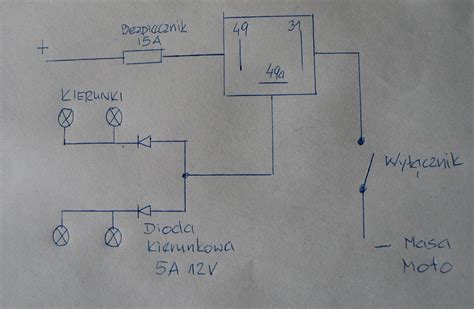

Jak poprawnie podłączyć przerywacz?
Proces podłączania warto rozpocząć od dokładnego zidentyfikowania przewodów w instalacji ciągnika:
- Zlokalizuj przewód zasilający (plus po stacyjce).
- Sprawdź przewody prowadzące do przełącznika kierunkowskazów oraz kontrolki.
- Jeśli przerywacz posiada 3 wsuwki, zazwyczaj dwie boczne służą do obwodu kierunków, a środkowa na kontrolkę.
- Jeśli instalacja jest niejasna, należy metodą prób i błędów (lub używając próbówki) ustalić, który styk podaje prąd na przełącznik.
Uwaga: Przerywacze typu "3x21W" wymagają odpowiedniego obciążenia (np. trzech żarówek 21W). Zbyt małe obciążenie (np. tylko dwie żarówki) może powodować brak poprawnego mrugania.
Poradnik diagnostyki i rozwiązywania problemów elektrycznych
Najczęstsze problemy i diagnostyka
Problemy z działaniem kierunkowskazów często wynikają z błędów w instalacji, a nie z awarii samego przerywacza. Jeśli po włączeniu kierunku świeci inna strona lub żaden z nich nie reaguje, warto sprawdzić:
- Włącznik świateł awaryjnych: Często to właśnie wewnątrz tego włącznika dochodzi do braku styku. Warto sprawdzić, czy dochodzą do niego dwa plusy (jeden stały dla awaryjnych, drugi po stacyjce dla kierunków).
- Stan połączeń: Należy sprawdzić wtyczki w skrzynce bezpieczników oraz w okolicy listwy połączeniowej.
- Drgania: Elementy te są wrażliwe na wibracje. Solidne zamocowanie przerywacza (np. na gumowych elementach) znacząco wydłuża jego żywotność.
- Czujnik neutralnego biegu: W przypadku problemów z rozruchem, należy pamiętać, że kable przy czujniku biegu luzu w skrzyni biegów wymagają zwarcia, aby pominąć włącznik bezpieczeństwa.
Krótka lista kontrolna:
| Objaw | Możliwa przyczyna |
|---|---|
| Brak reakcji obu stron | Brak zasilania na przerywaczu lub uszkodzony włącznik awaryjnych |
| Świecenie stałe (brak migania) | Zbyt małe obciążenie lub uszkodzony bimetal |
| Kierunki działają odwrotnie | Zamienione przewody przy przełączniku lub w kostce |
Pamiętaj, że w przypadku modernizacji instalacji, najskuteczniejszą metodą jest posiadanie aktualnego schematu elektrycznego danego modelu ciągnika i systematyczne sprawdzanie napięcia w kolejnych punktach obwodu.
