Układ hamulcowy to jeden z kluczowych elementów każdego ciągnika rolniczego. Od jego sprawności zależy bezpieczeństwo podczas pracy, szczególnie w trudnych warunkach polowych. W niniejszym artykule skupimy się na układach hamulcowych traktorów marek Renault i Claas, omawiając ich konstrukcję, najczęstsze problemy, wymianę podzespołów oraz praktyczne porady serwisowe. Artykuł dostarczy informacji o częściach takich jak pompka hamulcowa Renault, cylinderek hamulcowy, tarcza hamulcowa, klocki hamulcowe oraz zestaw naprawczy pompki hamulcowej. Dowiedz się, jak zadbać o części układu hamulcowego do ciągników, jak unikać wycieków i jak zapewnić sobie niezawodność oraz bezpieczną pracę maszyny.
Jak Działa Układ Hamulcowy w Ciągnikach Renault i Claas?
Układ hamulcowy w ciągnikach Renault oraz Claas to zaawansowany system odpowiadający za skuteczne zatrzymywanie maszyny w każdych warunkach. Jest on zbudowany z takich elementów jak: pompka hamulcowa Renault, klocki hamulcowe, tarcze hamulcowe, zaciski hamulcowe, przewody oraz płyn hamulcowy. Współpraca tych komponentów umożliwia precyzyjne przekazanie ciśnienia hydraulicznego do hamulców.
Niektóre modele ciągników - jak 95-14, 103-14, czy 120-14 - wyposażone są w hamulec tarczowy w kąpieli olejowej. Zapewnia to lepsze chłodzenie i skuteczne hamowanie, nawet przy pracy w trudnych warunkach i transporcie ciężkich ładunków.

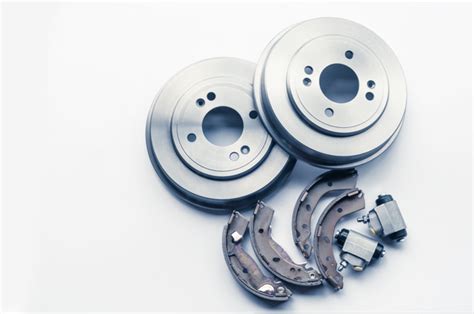

Różnice Między Hamulcem Tarczowym a Bębnowym
Hamulec tarczowy jest bardziej efektywny w odprowadzaniu ciepła i zapewnia lepszą reakcję przy nagłym hamowaniu. Składa się z tarczy hamulcowej, zacisku oraz klocków hamulcowych. Z kolei hamulce bębnowe, rzadziej stosowane w nowoczesnych ciągnikach rolniczych, są tańsze w produkcji, ale gorzej radzą sobie z tarciem i przegrzewaniem. W ciągnikach takich jak Claas Ares czy Renault 113-12, dominują rozwiązania tarczowe.
Typowe Objawy Uszkodzenia Układu Hamulcowego
Najczęstsze symptomy problemów z układem hamulcowym to:
- spadek poziomu płynu hamulcowego,
- opóźniona reakcja na pedał hamulca,
- wyciek przy cylindrze,
- hałasy przy hamowaniu,
- nierównomierne działanie hamulca ręcznego.
Regularna kontrola stanu takich elementów jak uszczelniacz, pompki, zacisk czy zestawy naprawcze może zapobiec kosztownym awariom.
Kluczowe Komponenty Układu Hamulcowego
Cylinderek Hamulcowy - Rola i Kiedy Go Wymienić?
Cylinderek hamulcowy odpowiada za przekazanie ciśnienia z pompki do zacisków hamulcowych. W starszych modelach ciągników, jak 103-52 lub 113-14, cylinderek może ulegać zużyciu, prowadząc do nierównomiernego hamowania. Zaleca się jego wymianę, gdy widoczne są oznaki korozji, wycieku lub spadku ciśnienia. Pomocny może być zestaw naprawczy pompki hamulcowej, który umożliwia regenerację bez konieczności wymiany całej części. Przykładowe numery OE dla cylinderków hamulcowych Renault to 7700005709, 7701025828, 7701025827, 7701030350.
Pompa Hamulcowa Renault - Serce Układu Hamulcowego
Pompa hamulcowa w modelach Renault - takich jak 145-14 czy 110-14 - to podstawowy element odpowiedzialny za tworzenie ciśnienia w układzie. Awaria tego podzespołu może całkowicie uniemożliwić hamowanie. Do najczęstszych objawów uszkodzenia należą: miękki pedał hamulca, nieszczelność i brak reakcji. Często wykorzystywane numery OE to np. 7700015006, 7701201598, 6005003078, 7700012835, 7700699033, 7700018167, 7700021476, 7700004919.
Zestawy Naprawcze i Uszczelniacze - Kiedy Je Stosować?
W przypadku nieszczelności pompki lub cylindra, warto rozważyć zastosowanie zestawów naprawczych. Zamiast wymieniać całą pompę hamulcową, można zastosować zestaw naprawczy pompki hamulcowej, który zawiera nowy uszczelniacz, sprężyny i inne drobne elementy. Jest to oszczędne rozwiązanie, szczególnie przy starszych ciągnikach rolniczych. Przykładowe numery części to: 7700021476, 7701201653, 6005003696, 84429169, 15/1082501, 7701201598, 7701030685, 7701025829.

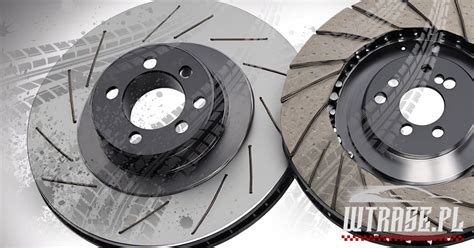

Tarcza Hamulcowa Renault - Jak Dobrać Odpowiedni Model?
Dobór odpowiedniej tarczy hamulcowej Renault to klucz do efektywnego hamowania. Modele o numerach takich jak 6005009133 lub 6005008449 pasują do wielu ciągników Claas Renault, np. 103-12, 106-54, 133-14. Warto także dopasować tarcze do rodzaju zacisków hamulcowych i specyfikacji producenta, np. bepco, amazone, rvi. Zawsze sprawdzaj numer OE, jak 7700699033 czy 7700014999. Przykładem jest tarcza hamulcowa (7700012445) Renault o numerach 7700012445, 7701025453.
Klocki Hamulcowe - Niezbędne dla Skuteczności
Klocki hamulcowe, współpracując z tarczami, są elementem bezpośrednio odpowiedzialnym za proces hamowania. Ich stan ma fundamentalne znaczenie dla bezpieczeństwa i skuteczności układu. Ważne jest regularne sprawdzanie grubości i równomierności zużycia klocków. Pamiętaj, aby dobierać klocki odpowiednie do modelu ciągnika i specyfikacji producenta. Przykładowe klocki hamulcowe Renault mają numery OE 6005005031, 7701201653, 7701202160 (o wysokości całkowitej 86mm, szerokości całkowitej 87mm, grubości ścianki 15.7mm, przeznaczone dla 30km/h) lub 6005000971, 6005003571, 7701202440 (o wysokości całkowitej 68mm, szerokości całkowitej 98mm, grubości ścianki 15mm, przeznaczone dla 40km/h). Dostępne są również okładziny tarczy hamulcowej, np. o średnicy zewnętrznej 165mm, wewnętrznej 89mm i grubości ścianki 4.7mm, z numerami porównawczymi takimi jak 3134664R91, 3134667R2, 6005000414, 6005000458.
Hamulec Ręczny - Wpływ na Bezpieczeństwo Pracy
Hamulca ręcznego nie można bagatelizować - szczególnie w czasie postoju na pochyłym terenie. Źle wyregulowany hamulec może doprowadzić do niekontrolowanego przemieszczenia się maszyny, stwarzając zagrożenie. Regularna kontrola i smarowanie jego elementów, w tym taśmy hamulca, pozwala zachować jego skuteczność na lata.
Najczęstsze Błędy Przy Serwisowaniu Układu Hamulcowego
Do najczęstszych błędów popełnianych podczas serwisowania układu hamulcowego należą:
- brak regularnej wymiany płynu hamulcowego,
- ignorowanie stanu przewodów hamulcowych,
- stosowanie nieoryginalnych części zamiennych,
- brak dbałości o prawidłową siłę hamowania i równowagę między osiami.
Warto powierzyć serwisowanie układu specjalistom, szczególnie gdy w grę wchodzi układ hydrauliczny.
Konserwacja ciągnika Kubota serii L: regulacja hamulców i sprzęgła (#75)
Kompatybilność Części Hamulcowych z Innymi Markami
Niektóre części - jak tarcza hamulcowa, pompki czy klocki hamulcowe - mogą być kompatybilne z innymi markami ciągników, takimi jak John Deere, Massey Ferguson, czy Famarol. Zawsze jednak warto sprawdzać kompatybilność w katalogach producentów lub u autoryzowanych dostawców. Przykładowo: pompka hamulcowa Renault może współpracować z układami w ciągnikach Claas o oznaczeniu 4x4 lub przeznaczonych do pracy polowej.
Podsumowanie i Kluczowe Wskazówki
Układ hamulcowy jest kluczowy dla bezpieczeństwa w ciągnikach Renault i Claas. Aby zapewnić jego niezawodność, należy:
- Regularnie sprawdzać stan pompek, zacisków, klocków hamulcowych, płynu hamulcowego i tarcz.
- Zwracać uwagę na wszelkie objawy nieprawidłowości, takie jak wycieki, spadki ciśnienia czy opóźnione hamowanie.
- Korzystać z oryginalnych lub rekomendowanych przez producenta części i zestawów naprawczych.
