Układ wspomagania kierowniczego w maszynach budowlanych, takich jak koparka Kobelco SK80, jest kluczowym elementem zapewniającym bezpieczeństwo i precyzję pracy. Zrozumienie zasady działania pompy wspomagania oraz procedur serwisowych pozwala na uniknięcie kosztownych przestojów i przedłużenie żywotności maszyny.

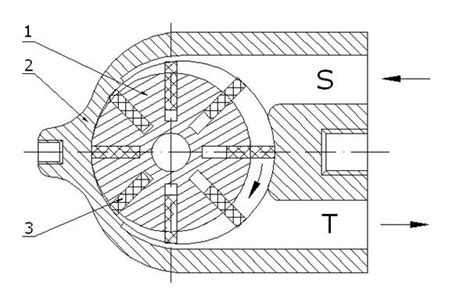

Zasada działania pompy wspomagania
Pompy stosowane w układach wspomagania to zazwyczaj pompy łopatkowe, które charakteryzują się wysoką odpornością na zużycie i dużą wydajnością. Ich praca opiera się na zasadzie sprężania obrotowego:
- Wewnątrz korpusu znajduje się wirnik ustawiony niecentrycznie, w którym osadzone są ruchome łopatki.
- Pod wpływem siły odśrodkowej łopatki dociskane są do wewnętrznej ściany komory, uszczelniając przestrzeń międzyłopatkową.
- Olej hydrauliczny jest przemieszczany ze strony ssawnej do tłocznej, co generuje ciśnienie niezbędne do pracy układu.
Główną funkcją zaworu pompy jest kontrolowanie ciśnienia płynu. Pełni on rolę zaworu ograniczającego ciśnienie (relief valve) - w momencie przekroczenia zaprogramowanej wartości otwiera się, przekierowując nadmiar płynu z powrotem do zbiornika.
Typowe objawy awarii układu wspomagania
Uszkodzenie pompy lub zaworu objawia się w charakterystyczny sposób. Warto zwracać uwagę na poniższe sygnały:
- Trudności w prowadzeniu: Kierownica staje się „ciężka”, zwłaszcza przy niskich prędkościach lub manewrowaniu.
- Hałas: Gwizd, szum, stukot lub buczenie dochodzące z okolic pompy podczas skręcania.
- Niestabilność: Wspomaganie pojawia się nieregularnie lub jest zbyt słabe.
- Stan płynu: Piana w oleju hydraulicznym lub zmiana jego koloru na mętny świadczą o zanieczyszczeniach lub zapowietrzeniu.
Diagnostyka i serwis w koparce Kobelco SK80
Profesjonalna diagnostyka powinna obejmować zarówno inspekcję wizualną, jak i testy ciśnieniowe. W przypadku podejrzenia awarii zaworu lub pompy należy:
- Sprawdzić poziom i jakość płynu: Eliminacja zanieczyszczeń jest kluczowa dla żywotności uszczelnień.
- Wykonać testy ciśnieniowe: Używając manometru, należy sprawdzić generowane ciśnienie w różnych punktach układu.
- Inspekcja mechaniczna: Sprawdzenie stanu uszczelek, prowadnic oraz korpusu pompy pod kątem korozji i luzów.
- Odpowietrzenie układu: Po każdej ingerencji w układ hydrauliczny konieczne jest dokładne usunięcie powietrza (np. poprzez poluzowanie korka odpowietrzającego przy pompie głównej).
Procedura kontroli ciśnienia i szczelności
W koparce Kobelco SK80 kontrola ciśnienia pilota oraz szczelności silników obrotu i jazdy wymaga precyzyjnych kroków:
- Kontrola ciśnienia pilota: Instalacja trójnika między rurą oleju sterującego a głównym zaworem sterującym.
- Kontrola szczelności silników: Pomiar wycieków wewnętrznych (tzw. wyciek obudowy) przy zablokowanych funkcjach roboczych. Maksymalne dopuszczalne nieszczelności różnią się dla nowych komponentów oraz tych po regeneracji.
Strategie konserwacji zapobiegawczej
Dbanie o układ wspomagania powinno być holistyczne. Regularne przeglądy obejmujące czyszczenie korpusu, wymianę zużytych uszczelek oraz monitorowanie temperatury i ciśnienia medium znacząco wydłużają czas eksploatacji. Stosuj wyłącznie środki smarne i płyny hydrauliczne zgodne z wytycznymi producenta.
Jak odpowietrzyć układ hydrauliczny
FAQ - Często zadawane pytania
Jak sprawdzić, czy pompa wspomagania działa poprawnie?
Sprawna pompa zapewnia płynny ruch kierownicą bez użycia nadmiernej siły. Jeśli słyszysz wycie, sprawdź poziom płynu w zbiorniku - jego braki często prowadzą do zatarcia podzespołu.
Czy naprawiać pompę samodzielnie?
Drobne usterki, takie jak wymiana uszczelek, mogą być wykonane we własnym zakresie, jednak ze względu na znaczenie układu dla bezpieczeństwa, poważne awarie pompy powinny być diagnozowane i naprawiane przez wykwalifikowany serwis.
