W niniejszym artykule przedstawiono szczegółowy przewodnik dotyczący demontażu i montażu pompy hydraulicznej w koparce Kobelco SK250. Proces ten wymaga precyzji i przestrzegania określonych kroków, aby zapewnić prawidłowe funkcjonowanie układu hydraulicznego.
1. Przygotowanie przed demontażem
Przed rozpoczęciem demontażu pompy hydraulicznej, kluczowe jest odpowiednie przygotowanie maszyny, co zapobiegnie uszkodzeniom i zapewni bezpieczeństwo pracy.
1.1. Procedury wstępne

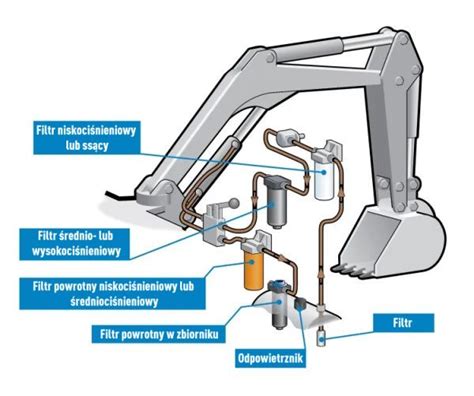

- Zwolnić ciśnienie w zbiorniku oleju hydraulicznego koparki Kobelco.
- Zdjąć sześć śrub gwintowych M10×20.
- Zdejmowanie osłony.
- Wyjąć zespół filtra ssącego.
- Zamontować wtyczkę ssącą, jak pokazano na rysunku 4-71 (rysunek poglądowy dla mechaników).
- Zdjąć urządzenie zabezpieczające.
1.2. Usuwanie przeszkód
Następnym krokiem jest usunięcie wszystkich elementów, które mogłyby utrudniać dostęp do pompy hydraulicznej lub jej demontaż:
- Zdjąć dwie przednie i tylne kombinacje nasadek ochronnych i urządzeń ochronnych, kombinacji paneli, urządzeń ochronnych panelu wewnętrznego i wsporników, jak pokazano na rysunku 4-72 (rysunek poglądowy dla mechaników).
- Usunąć wszystkie części, które utrudniają demontaż pompy hydraulicznej.
- Zdemontować wąż odpowietrzający znajdujący się pod tłumikiem.
2. Proces demontażu pompy
Demontaż pompy hydraulicznej należy przeprowadzać systematycznie, odłączając poszczególne elementy w odpowiedniej kolejności.
2.1. Odłączanie węży transportowych
- Poluzować zaciski i śruby mocujące na wężu i odłączyć dwa węże do transportu, jak pokazano na rysunku 4-73 (rysunek poglądowy dla mechaników).
2.2. Usuwanie rury ssącej
- Zdjąć 4 śruby mocujące.
- Zdjąć łokieć rury ssącej z pompy.
- Zdjąć rurę ssącą.
2.3. Demontaż pozostałych węży i złączy
- Wyjąć wąż z portu przedstawionego na rysunku 4-74 (rysunek poglądowy dla mechaników).
- Umieścić etykietę na wężu w celu rozróżnienia i włożyć wtyczkę do węża i pompy.
- Zdjąć złącze.
- Usunąć wszystkie czujniki ciśnienia i sześć złączy pasującego zaworu, jak pokazano na rysunku 4-75 (rysunek poglądowy dla mechaników).
2.4. Wyjmowanie pompy głównej
Wyjęcie samej pompy głównej wymaga ostrożności i zastosowania odpowiedniego sprzętu:
- Umieścić zawiesia z drutu stalowego na pompie hydraulicznej i lekko dokręcić, następnie poluzować 11 śrub mocujących, jak pokazano na rysunku 4-76 (rysunek poglądowy dla mechaników).
- Powoli wyjąć zespół startu mocy z ramy koła regulującego prędkość i wyregulować napięcie liny stalowej. W tym czasie połączenie jest wyjęte, a uszczelka pozostaje po stronie koła regulującego prędkość.
- Wyjąć mocowanie z górnej części wału splajnu.
- Poluzować cztery śruby mocujące podkładki mocującej i usunąć je.
- Zdjąć oś. Po odkręceniu dwóch śrub mocujących wał koła wychodzi z wału splajnu pompy.
- Zdejmowanie 8 śrub mocujących uszczelkę i koło prędkości po stronie silnika, a następnie zdjąć uszczelkę i sworzeń sprężynowy na osi.
- Wspornik jest akcesorium pompy.
Serwis Koparki Na Słowacji! - Wymiana Pompy Hydraulicznej w Liebherr A924
3. Proces instalacji pompy
Instalacja pompy hydraulicznej odbywa się w odwrotnej kolejności do demontażu, z uwzględnieniem kilku kluczowych aspektów dotyczących mocowania i uszczelniania.
3.1. Montaż osi i uszczelki
- Zamontować oś: Włożyć oś do splajnu pompy, aż osiągnie głębokość 5 mm od ściany końca splajnu. Następnie zamontować dwie śruby mocujące pokryte #262 Loctite i dokręcić.
- Zamontować sworzeń sprężyny: Zamontować sworzeń sprężynowy w osi.
- Zamontować uszczelkę: Użyć śrub pokrytych klejem Loctite #262, aby zainstalować wkładkę na osi.
3.2. Montaż pompy głównej i podłączeń
- Montaż pompy: Podnieść pompę razem z wspornikiem i zainstalować złącze w rowku komponentu do montażu uszczelki.
- Użyć kleju Loctite #262, aby pokryć 11 śrub mocujących i 1 śrubę zabezpieczającą, a następnie zainstalować je na miejscu.
- Przymocować dwa węże po stronie wylotu za pomocą zacisków i śrub zamykających (M10×35).
- Zamontować wąż ssący za pomocą 4 śrub (M12×30).
- Zainstalować hydrauliczny układ rurowy.
- Zamontować wąż.
- Zamontować czujnik ciśnienia i złącze zaworu współpracującego.
3.3. Końcowe kroki
- Zdjąć wtyczkę ssącą.
- Zainstalować filtr ssący.
- Uwolnić gaz w pompie.
