Koła, Układ Hamulcowy i Dźwignie w Wózkach Widłowych – Kluczowe Informacje

Znajomość sprzętu, na którym pracuje się na co dzień, jest bardzo ważna w celu zrozumienia jego właściwego funkcjonowania oraz realnej oceny jego możliwości. Każdy operator powinien wykazywać się umiejętnością poprawnego nazwania wszystkich elementów wózka jezdniowego oraz praktyczną wiedzą na temat tego, jak poprawnie odczytywać diagram udźwigu wózka widłowego. Trudno byłoby obsługiwać sprzęt, nie znając kompletnie jego budowy. Nawet w przypadku, gdy jesteś właścicielem firmy i nie masz bezpośredniej styczności z wózkami, warto wiedzieć o nich nieco więcej, w celu właściwego doboru kolejnych sprzętów, czy choćby zadbania o kwestie finansowe. Znajomość działania i budowy sprzętu, na którym się pracuje, jest bardzo istotna, nawet w przypadku operatorów, którzy na co dzień nie zajmują się naprawą wózków. Odpowiednie, jednolite nazewnictwo w przypadku elementów budowy wózka widłowego sprawia, że pracownikom łatwiej się porozumieć oraz przekazywać informacje.

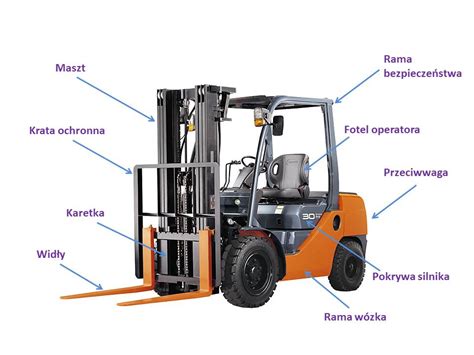

Podstawowe Elementy Budowy Wózka Widłowego

Zrozumienie budowy wózka widłowego jest kluczowe dla bezpiecznej i efektywnej pracy. Poniżej przedstawiono najważniejsze komponenty:

• Widły - ich kształt i budowa idealnie sprawdzają się przy podnoszeniu oraz transportowaniu palet. Istnieje kilka popularnych długości wideł, a w celu ich wydłużenia - także możliwość zakupu przedłużek na widły. Kąt zwarcia wideł wynosi 110°. Widły powinny być umiejscowione symetrycznie na środku i używa się ich w celu zabezpieczenia pozycji wideł.

• Karetka - jej głównym zadaniem jest utrzymanie przymocowanych do niej wideł oraz kraty ochronnej. Karetka masztu służy również do zapewnienia stabilności ładunku.

• Maszt - istnieją trzy typy masztów do wózków widłowych: pojedynczy, Duplex i Triplex. Maszt w wózku odpowiada za unoszenie oraz opuszczanie ładunków. Ma też bezpośredni wpływ na utrzymanie pozycji całego wózka.

• Rama (Klatka Bezpieczeństwa) - nazywana jest inaczej „klatką bezpieczeństwa”. Klatka wykonana jest z wytrzymałego materiału, aby zapewnić bezpieczeństwo operatora przed spadającymi przedmiotami. Klatka bezpieczeństwa chroni operatora przed spadającym ładunkiem.

• Fotel Operatora - może się wydawać, iż fotel nie stanowi niezbędnej i istotnej części budowy wózka widłowego. Z pewnością innego zdania będą operatorzy, pracujący każdego dnia wiele godzin na wózkach. Fotel należy ustawić do pozycji, która jest komfortowa dla operatora i zapewnia łatwy dostęp do wszystkich przyrządów sterujących. Pozycję fotela można odblokować, przesuwając dźwignię pod fotelem w prawo. Na tylnym oparciu znajduje się wspornik, na którym za pomocą klucza możemy ustawić wagę operatora.

• Przeciwwaga - przeciętny wózek spalinowy jest w stanie unieść ładunek o wadze od 1500 do (nawet) 8000 kg!

• Kierownica - jest jednym z niezbędnych elementów pojazdów mechanicznych. Wózek posiada wspomaganie układu kierowniczego. Kręcenie w lewo powoduje skręt wózka widłowego w lewą stronę, a kręcenie w prawo - w prawą stronę. Ustawienie przechyłu kierownicy jest możliwe indywidualnie dla operatora. Odblokowanie kolumny kierowniczej następuje poprzez przesunięcie dźwigni w dół (znajduje się po lewej stronie od kolumny kierowniczej).

Koła i Opony - Fundament Stabilności

Koła są nieodłącznym elementem wózka widłowego, a najbardziej istotnym ich elementem są bez wątpienia opony, które mają wręcz niewyobrażalny wpływ na zachowanie się pojazdu na podłożu, jego przyczepność oraz ogólną wydajność pracy. Napompowana opona potencjalnie jest niebezpieczna.

Kontrola Ciśnienia i Mocowania

Używając przyrządu do sprawdzenia ciśnienia, należy zmierzyć ciśnienie w ogumieniu. Jeśli zachodzi konieczność, należy uzupełnić powietrze. Należy upewnić się, czy powietrze nie uchodzi wentylem. Wszystkie nakrętki i śruby powinny być prawidłowo zamontowane i dokręcone przed napompowaniem kół.

Wymiana Koła w Wózku Widłowym

Wymiana koła w wózku widłowym wymaga przestrzegania określonych procedur bezpieczeństwa i technicznych:

1. Zatrzymać wózek, rozładować, wyłączyć silnik i zabezpieczyć wózek.
2. Podnieść wózek lewarkiem i podłożyć klocek drewniany (koniecznie).
3. Wykręcić wentyl lub spuścić powietrze do połowy nominalnego ciśnienia.
4. Odkręcić koło (5 lub 6 śrub - zależy od typu), rozkręcić felgę (5 lub 6 śrub) i wymienić felgę. Należy pamiętać, że felgę trzyma 10-12 śrub.
5. Założyć felgę.
6. Napompować maksymalnie do połowy nominalnego ciśnienia.
7. Założyć koło.
8. Dopompować do nominalnego ciśnienia.
9. Podnieść wózek poprzez ruch dźwignią lewarka do momentu aż koła nie znajdą się w powietrzu.
10. Usunąć drewniane bloki z pod wózka.

Deska Rozdzielcza i Wskaźniki

Zapoznając się z budową wózka widłowego, nie sposób nie wspomnieć o wskaźnikach, jakie pojawiają się na desce rozdzielczej pojazdu. Każdy operator powinien bezbłędnie odczytywać ich znaczenie. Poniżej przedstawiono niektóre z nich:

• Licznik motogodzin (mth) - wskazuje czas pracy silnika.
• Wskaźnik temperatury oleju w skrzyni biegów - jeśli znajduje się na czerwonym polu, należy natychmiast zatrzymać wózek. Należy zmniejszyć prędkość silnika, aby go ochłodzić.
• Wskaźnik ilości paliwa - pokazuje poziom paliwa w zbiorniku.
• Wskaźnik ładowania akumulatora.
• Lampka ciśnienia oleju - zapala się, gdy ciśnienie oleju jest za niskie.
• Kontrolka temperatury silnika - zapala się podczas pracy silnika, gdy zostanie przekroczona standardowa temperatura. Jeśli wskaźnik znajduje się na czerwonym polu, proszę natychmiast zatrzymać wózek.
• Wskaźnik zanieczyszczenia (osadu, wody).

Przekręcenie kluczyka w stacyjce do pozycji „ON” powoduje zapalenie się wskaźników na moment. W pozycji „START” rozrusznik silnika jest uruchamiany. Nie należy trzymać rozrusznika załączonego dłużej niż 5 sekund.

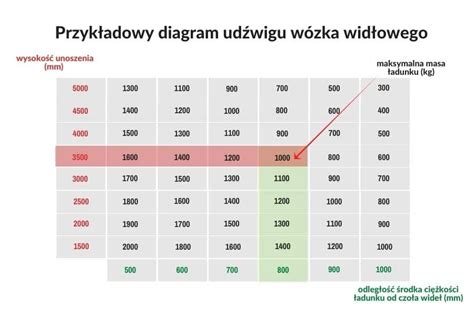

Diagram Udźwigu Wózka Widłowego

Diagram udźwigu wózka widłowego często przysparza sporo kłopotów początkującym operatorom. Udźwig nominalny to maksymalny ciężar ładunku, jaki został przewidziany przez producenta dla konkretnego modelu wózka, przy podnoszeniu ładunku na określoną wysokość. Każdy wózek jezdniowy musi być obowiązkowo wyposażony w naklejkę z tabelą, z której odczytać można diagram udźwigu wózka widłowego. W zależności od producenta, diagramy te mogą nieznacznie różnić się między sobą wyglądem. Na diagramie udźwigu wózka, posiadając dwie niezbędne informacje, operator może w łatwy i szybki sposób odczytać trzecią. Jedyną dodatkową informacją, jaka jest niezbędna w przypadku odczytywania wartości z diagramu udźwigu wózka widłowego, jest sposób wyznaczania środka ciężkości ładunku umieszczonego na widłach.

Układ Hamulcowy w Wózku Widłowym - Gwarancja Bezpieczeństwa

Znaczenie Hamulców

Hamulce w wózku widłowym odgrywają kluczowe znaczenie dla bezpieczeństwa operatora i sprawnej pracy magazynu. Odpowiadają za stabilność i skuteczne zatrzymanie pojazdu, dlatego muszą działać bez zarzutu nawet w trudnych warunkach. Wiedza na temat tego, jakie są hamulce w wózku widłowym i jak o nie dbać, pozwala uniknąć wypadków i kosztownych przestojów. Sprawnie działający wózek widłowy powinien posiadać przede wszystkim wydolny układ hamulcowy wózka widłowego. Bez tego nie ma mowy o bezpiecznym prowadzeniu wózka.

Rodzaje Hamulców

W zależności od konstrukcji pojazdu i jego przeznaczenia można wyróżnić różne rodzaje hamulców w wózku widłowym. Najczęściej spotykane są hamulce bębnowe, działające poprzez nacisk szczęk hamulcowych na wewnętrzną powierzchnię bębna. To rozwiązanie jest popularne ze względu na prostotę konstrukcji i niskie koszty eksploatacji.

Czym są mokre hamulce w wózku widłowym? W tym przypadku system zamknięty jest w kąpieli olejowej, co powoduje, że elementy cierne są lepiej chłodzone, co znacząco wydłuża ich żywotność i zmniejsza ryzyko przegrzania. Spotkać można również systemy hydrauliczne i pneumatyczne, które pozwalają na bardziej precyzyjne dozowanie siły hamowania.

Hamulec Zasadniczy (Nożny)

Hamulec zasadniczy w wózku widłowym, zwany również hamulcem nożnym, jest głównym systemem hamulcowym wózka widłowego. Jest on aktywowany przez naciskanie pedału hamulca przez operatora i służy do zatrzymywania pojazdu podczas jazdy. Jego uruchomienie odbywa się przy udziale układu hydraulicznego wózka widłowego. W momencie nacisku pedału hamulca załącza się pompa hydrauliczna. Tłoczony płyn hydrauliczny trafia następnie do cylindrów hydraulicznych.

Hamulec Pomocniczy (Ręczny)

Hamulec pomocniczy w wózku widłowym, znany również jako hamulec ręczny lub parkingowy, pełni inną funkcję. Wykorzystuje się go w sytuacjach awaryjnych lub podczas postoju. Operator zaciąga hamulec ręczny, aby unieruchomić wózek, i zwalnia go, gdy chce ponownie uruchomić pojazd.

System Dwóch Pedałów Hamulca

W wielu wózkach stosuje się dwa pedały hamulca, co bywa zaskoczeniem dla początkujących operatorów. Dlaczego wózki widłowe mają dwa pedały hamulca? Jeden z nich odpowiada za zatrzymanie, a drugi za tzw. hamulec manewrowy, który ułatwia precyzyjne operowanie pojazdem przy niskich prędkościach. Obydwa pedały współpracują ze sobą w celu zapewnienia bezpiecznej jazdy i dokładnego kontrolowania pojazdu.

Typowe Błędy i Konserwacja

Częstym błędem jest zbyt gwałtowne hamowanie, które prowadzi do szybszego zużycia szczęk lub tarcz. Równie niebezpieczne jest zaniedbywanie hamulca ręcznego - niewielka usterka może spowodować stoczenie się pojazdu z ładunkiem. Wózki widłowe z mokrym układem hamulcowym wymagają okresowej wymiany oleju, który odpowiada za smarowanie i chłodzenie elementów ciernych. Brak konserwacji prowadzi do przegrzania i utraty skuteczności hamowania. Wyżej wymienione elementy powinny być wymieniane w momencie zużycia, gdyż nie są to części, które mogą działać bezterminowo. W tym zakresie istotna jest wiedza operatora.

Sprawdzanie Skuteczności Hamulców

Niektóre elementy układu hamulcowego w pojazdach widłowych powinny być sprawdzane znacznie częściej niż przy okresowych przeglądach. Jest to zadanie operatora, które powinno być wykonywane na bieżąco, aby zwiększyć bezpieczeństwo i komfort pracy. Sprawność układu hamulcowego w wózkach widłowych można sprawdzić na kilka sposobów.

• Hamulec zasadniczy: Naciskamy pedał hamulca, który powinien stawiać opór i nie opaść do podłogi. Następnie sprawdzamy skuteczność hamowania - długość drogi hamowania wózka obciążonego ciężarem nominalnym powinna być mniejsza od podanej w dokumentacji techniczno-ruchowej (DTR) wózka. Operator rusza i gwałtownie wciska hamulec. To powinno spowodować natychmiastowe zatrzymanie się pojazdu. Pierwszym krokiem w diagnostyce jest zwrócenie uwagi na sygnały ostrzegawcze. Jeśli pedał wpada zbyt głęboko, to może oznaczać konieczność odpowietrzenia układu. W warunkach magazynowych operatorzy często pomijają ten element podczas codziennej kontroli technicznej.

• Hamulec pomocniczy (ręczny): Sprawdzamy, czy zapadka i dźwignia działa prawidłowo i czy po pochyłości UTB nie stacza się. Następnie sprawdzamy na pochyłości na wyłączonym silniku (czas 15 minut). Przyjmuje się, że wózki elektryczne powinny utrzymać się na pochyłości 8%, a spalinowe 15%. Sprawdzamy, czy przy zaciągniętym hamulcu ręcznym wózek nie rusza. W takiej sytuacji silnik wózka widłowego powinien zgasnąć.

• Płyn hamulcowy: Należy sprawdzać poziom płynu hamulcowego w zbiorniczku płynu. Poziom powinien być pomiędzy dwoma znakami na zbiorniczku. Płyn hamulcowy jest szkodliwy dla zdrowia.

Naprawa Hamulców

Naprawa hamulca w wózku widłowym powinna być przeprowadzana wyłącznie przez wykwalifikowanych techników znających się na specyfice tego typu pojazdów. Przed rozpoczęciem naprawy, należy zidentyfikować rodzaj usterki. Czy chodzi o problem z hamulcem zasadniczym, pomocniczym, czy może o nieszczelności w układzie hydraulicznym? Jeśli chodzi o hamulec pomocniczy wózka widłowego, może być konieczna wymiana kabli, dźwigni lub mechanizmów zabezpieczających.

Dźwignie Sterujące i Ich Funkcje

Operatorzy wózków widłowych korzystają z różnych dźwigni i pedałów do precyzyjnego sterowania maszyną.

• Dźwignia Skrzyni Biegów - dźwignie skrzyni biegów zamocowane są w podłodze. Występują 2 prędkości jazdy, zarówno przy jeździe w przód, jak i w tył. Przed zmianą biegów należy się upewnić, czy pedał sprzęgła jest wciśnięty maksymalnie. Należy zatrzymać całkowicie wózek przed zmianą dźwigni kierunku jazdy.

• Dźwignie Przechyłu Masztu - ustawienie przechyłu masztu może być sterowane za pomocą tej dźwigni. Ograniczać ruchy przechyłu masztu w tył i przód podczas załadunku i rozładunku.

• Pedał Powolnego Poruszania Się - wciśnięcie pedału pozwala na dokładne manewrowanie wózkiem widłowym.

• Pedał Przyspieszenia - wciskanie pedału powoduje zwiększenie obrotów silnika, a zarazem zwiększenie prędkości wózka widłowego.

Codzienne Kontrole Przed Rozpoczęciem Pracy

Przed rozpoczęciem pracy operator powinien przeprowadzić szereg czynności kontrolnych, aby zapewnić bezpieczeństwo i sprawność wózka widłowego:

Ogólne Zasady

• Nie używać wózka, kiedy zostanie znaleziony wyciek paliwa.
• Sprawdzić silnik, złącza rurek hydraulicznych, chłodnice i układ jezdny pod kątem wycieków.
• Upewnić się, że licznik motogodzin, wskaźniki temperatury wody i oleju, czujnik oleju skrzyni i czujnik paliwa itp. działają prawidłowo.
• Skrzynka bezpieczników umiejscowiona jest po lewej stronie od kokpitu.

Kontrola Płynów

• Sprawdzić zbiorniczek wyrównawczy, czy poziom płynu znajduje się pomiędzy MIN a MAX. Jeśli płynu jest za mało, uzupełnić.
• Nie otwierać korka chłodnicy, gdy temperatura płynu chłodzącego przekracza 70°C. Płyn chłodniczy jest niebezpieczny dla zdrowia. Dodawać czystej wody do chłodnicy.
• Wyciągnąć miarkę oleju, wyczyścić ją i włożyć z powrotem. Wyciągnąć ponownie i sprawdzić poziom oleju.
• Na akumulatorze znajdują się znaczniki, które pozwalają operatorowi sprawdzić poziom elektrolitu. Poziom powinien być pomiędzy dwoma znacznikami.

Kontrola Pasków Napędowych

• Wcisnąć pedał do oporu przy uruchomionym silniku.
• Za pomocą palców nacisnąć na pasek pomiędzy rolką pompy wody a rolką alternatora z siłą 10kg, aby upewnić się, że napięcie jest prawidłowe.

Inne Sprawdzenia

• Przy układzie kierowniczym należy sprawdzić promień skrętu oraz luz kierownicy. Nie może przekraczać 20°. Optymalną sytuacją byłoby, gdyby luz na kole kierowniczym nie występował.
• Ustawienie napięcia łańcucha: Poluzować nakrętkę zabezpieczającą, kręcić nakrętką i ustawić odpowiednie napięcie łańcucha. Okres przesmarowywania zależy od warunków, w których pracuje wózek.
• Sprawdzić dostęp do wózka: Stopnie znajdują się po obu stronach wózka. Rączka znajduje się na lewym słupku klatki bezpieczeństwa.
• Korek hydrauliki znajduje się po prawej stronie maski. Należy nalewać olej do hydrauliki przez ten otwór. Umiejscowiony jest po lewej stronie wózka. W korku znajduje się odpowietrznik, który pozwala dostać się powietrzu do środka.

Zasady Bezpiecznej Obsługi Wózka Widłowego

Bezpieczna obsługa wózka widłowego to nie tylko znajomość jego budowy, ale przede wszystkim przestrzeganie zasad operacyjnych.

Ładowanie i Transport

• Wózek widłowy nie może zostać przeładowany. Widły powinny zostać umieszczone centralnie z zachowaniem proporcji ciężaru.
• Nie podnoś ładunków niezabezpieczonych.
• Upewnić się, że ładunek jest zabezpieczony prawidłowo i znajduje się na środku obu wideł.
• Nie zabierać ładunków na widły, gdzie najwyższy ładunek jest wyżej niż karetka. Jeśli jest to niemożliwe, upewnić się, że ładunek stoi stabilnie na widłach.
• Podczas rozładunku towaru na dużej wysokości, należy wyprostować maszt do pionu z ładunkiem na wysokości 15 do 20cm nad podłożem, a następnie podnieść do góry.
• Stateczność wózka zależy od masy ładunku, odległości środka ciężkości ładunku od czoła wideł i wysokości, na którą podnosimy.
• Należy zwrócić uwagę na zachowanie pionu i stabilność sztapla oraz na dopuszczalną ilość i masę składowanych palet. Maksymalna wysokość składowania palet to 150 cm.
• W czasie jazdy nie wolno manipulować ładunkiem.
• Podczas jazdy nie należy trzymać wideł wysoko uniesionych. Unieść widły do pozycji transportowej i pochylić maszt w tył, jeśli jest to możliwe.
• Nie podjeżdżać do ładunków z dużą prędkością.

Jazda i Manewrowanie

• Maksymalna prędkość to 25 km/h.
• Kontrolować prędkość i przestrzegać znaków drogowych.
• Bądź ostrożny podczas jazdy na pochyłościach. Podczas jazdy z ładunkiem pod górę lub z góry należy jechać z ładunkiem skierowanym ku wzniesieniu, a bez ładunku odwrotnie.
• Zwalniać na mokrej i śliskiej powierzchni. Nierówna powierzchnia może wywoływać wibracje.
• Zwolnić i użyć sygnału dźwiękowego podczas wyjeżdżania z hali lub miejsc z ograniczoną widocznością.
• Obserwować podłoże.
• Unikać ostrego hamowania lub szybkiego zjazdu w dół.
• Nie używać wózka w słabo wentylowanych miejscach.
• Zabrania się wsiadania i wysiadania z wózka widłowego, gdy się porusza.

Parkowanie i Wyłączanie

• Podczas opuszczania wózka należy opuścić widły na dół, przesunąć dźwignię zmiany biegów do pozycji neutralnej, wyłączyć silnik.
• Podczas parkowania na pochyłościach należy upewnić się, czy hamulec ręczny został zaciągnięty.
• Parkować wózek na płaskim terenie, zaciągać hamulec ręczny.
• Po zaciągnięciu hamulca postojowego należy go odblokować, najpierw naciskając pedał hamulca roboczego lewą nogą, a potem zwalniając hamulec postojowy.
