Układ zapłonowy jest kluczowym elementem każdego silnika spalinowego, zapewniającym prawidłowe uruchomienie i pracę. W wózkach widłowych Toyota, podobnie jak w innych pojazdach, jego niezawodność ma bezpośredni wpływ na wydajność i bezpieczeństwo pracy. Zrozumienie budowy, działania oraz sposobów diagnostyki układu zapłonowego, w tym prawidłowej kolejności kabli aparatu zapłonu, jest niezbędne dla każdego technika i operatora.
Wprowadzenie do Układu Zapłonowego w Wózkach Widłowych Toyota
Wózek widłowy Toyota z silnikiem, na przykład 4Y, często wykorzystuje aparat zapłonowy w połączeniu z gazem LPG. Prawidłowe działanie tego układu jest fundamentem do sprawnej eksploatacji. Wiele problemów, takich jak brak iskry, niestabilne obroty czy dławienie się silnika, może mieć swoje źródło w nieprawidłowościach w układzie zapłonowym.
Podstawowe Komponenty Układu Zapłonowego

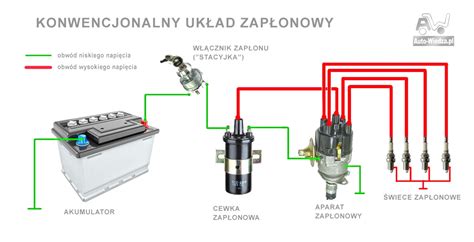

Tradycyjny układ zapłonowy składa się z kilku kluczowych elementów:

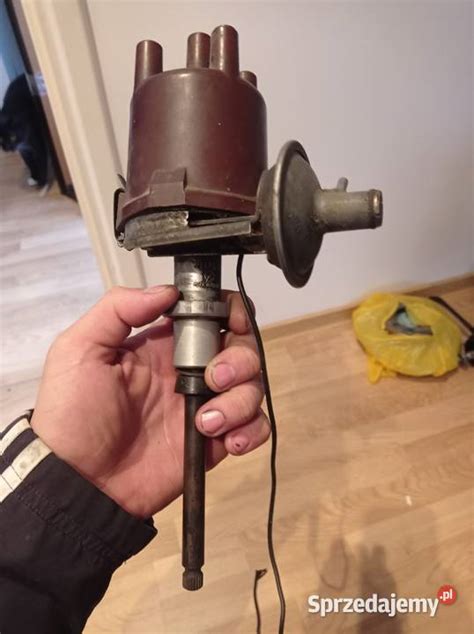

- Aparat zapłonowy: odpowiada za dystrybucję wysokiego napięcia do świec zapłonowych w odpowiedniej kolejności. Może zawierać przerywacz (w starszych systemach) lub moduł zapłonowy (w systemach bezstykowych).
- Cewka zapłonowa: generuje wysokie napięcie niezbędne do wytworzenia iskry. Na cewce zapłonowej często znajduje się dodatkowy element, prawdopodobnie cewka o oporze około 2 Ω, pełniąca specyficzną funkcję w obwodzie.
- Kable zapłonowe (przewody wysokiego napięcia): przesyłają wysokie napięcie z aparatu zapłonowego do świec.
- Świece zapłonowe: wytwarzają iskrę inicjującą spalanie mieszanki paliwowo-powietrznej.
- Moduł zapłonowy: w systemach bezstykowych, kontroluje moment wytworzenia iskry, często we współpracy z czujnikami (np. czujnikiem położenia wału).
W niektórych nowszych modelach Toyota, jak np. w Toyocie Rav4 z silnikiem 3S-FE (chociaż to samochód, zasada jest podobna w niektórych wózkach), stosuje się systemy z dwoma cewkami zapłonowymi bez aparatu zapłonowego, gdzie sterowanie odbywa się elektronicznie.
Typowe Problemy z Zapłonem w Wózkach Widłowych Toyota
Brak Iskry podczas Rozruchu
Jednym z najczęściej zgłaszanych problemów jest brak iskry podczas kręcenia rozrusznikiem, która pojawia się dopiero w momencie, gdy przestaje się kręcić rozrusznik. Taka sytuacja była obserwowana w wózkach widłowych Toyota z silnikiem 4Y na gaz.
Przyczyny mogą być różnorodne:
- Uszkodzony przerywacz zapłonu: jak wskazują doświadczenia, uszkodzony przerywacz może być bezpośrednią przyczyną braku iskry.
- Problemy z zasilaniem aparatu zapłonowego: użytkownicy zgłaszali brak zasilania lub zera na jednym z pinów wtyczki aparatu zapłonowego w modelach takich jak Toyota 6FG15. Na jednym pinie aparatu zasilanie może być widoczne cały czas, natomiast na drugim pinie może brakować zasilania lub masy.
- Uszkodzenie stacyjki: problem może leżeć w samej stacyjce, która nie dostarcza odpowiedniego napięcia w trybie rozruchu.
- Wadliwe świece, kable, kopułka: wymiana całego kompletu tych elementów często pomaga rozwiązać problem z odpalaniem.
Problemy z Pracą Silnika po Nagrzaniu
Wózek widłowy Toyota BT może dławić się po nagrzaniu, a jego silnik przerywa zapłon przy przytrzymaniu gazu. Na zimnym silniku wszystko działa prawidłowo. Mimo że świece, kable i filtr gazu są w dobrym stanie, problem nadal występuje. To może wskazywać na problem z elementami, których wydajność spada wraz ze wzrostem temperatury, takimi jak moduł zapłonowy lub czujniki.
Błędy Modułu Zapłonowego i Instalacji
W wózkach z silnikiem Mazdy 2.0 (przykład ogólny, ale zasada uniwersalna), gdzie zapłon jest bezstykowy z czujnikiem indukcyjnym i modułem w aparacie, a cewka na zewnątrz, kluczowe jest prawidłowe zasilanie. Zasilenie cewki bezpośrednio po zapłonie, bez rezystancji, może doprowadzić do uszkodzenia modułu zapłonowego już po kilku godzinach pracy. To podkreśla wagę stosowania oryginalnych lub odpowiednio dobranych rezystorów w obwodzie cewki.
Problem może również tkwić w uszkodzonej instalacji elektrycznej, na przykład w wiązce przewodów od bieguna minusowego na cewce zapłonowej do wtyczki na wejściu do aparatu zapłonowego i dalej do przerywacza.
Znaczenie Kolejności Kabli i Aparatu Zapłonowego
Rola Aparatu Zapłonowego i Przewodów Wysokiego Napięcia
W silnikach z aparatem zapłonowym, prawidłowa kolejność podłączenia kabli wysokiego napięcia do świec zapłonowych jest absolutnie krytyczna. Każdy cylinder musi otrzymać iskrę w dokładnie określonym momencie cyklu pracy. Błędne podłączenie kabli spowoduje nieprawidłową pracę silnika, „strzelanie” w filtrze powietrza lub wydech, a nawet brak możliwości uruchomienia. W przypadku uszkodzenia aparatu zapłonowego (np. w silniku Mitsubishi 4G63 pracującym w wózku widłowym Caterpillar GP18K), gdzie oryginalny aparat ma dwa wyjścia, a używany cztery, pojawiają się pytania o kompatybilność. Użytkownicy sugerują, że aparat nie jest bezpośrednio wymienny ze względu na różnice w budowie i sterowaniu (np. podciśnieniowe vs. elektroniczne).
Systemy Zapłonowe bez Aparatu Zapłonowego
Wózek widłowy Toyota, szczególnie nowsze modele, może korzystać z systemów zapłonowych bez aparatu rozdzielającego. W takich układach często każda świeca zapłonowa ma swoją indywidualną cewkę zapłonową (system Coil-On-Plug, COP) lub cewki są pogrupowane (np. dwie cewki dla czterech cylindrów). W tych systemach kolejność zapłonu jest kontrolowana bezpośrednio przez elektroniczną jednostkę sterującą (ECU).
Diagnostyka i Rozwiązywanie Problemów
Sprawdzanie Zasilania i Napięć
Diagnostyka problemów z zapłonem często zaczyna się od sprawdzenia podstawowych parametrów elektrycznych:
- Napięcie po włączeniu zapłonu: W przypadku problemów z brakiem ładowania, po włączeniu zapłonu na pinach S, IGN, L (dotyczy np. alternatora w Rav4 D4D z 2008 roku) powinno być około 12V. Przed włączeniem zapłonu, na pinie S może być 5.5V, a IGN i L na 0V.
- Zasilanie stacyjki i obwodów zapłonowych: Przewód biało-zielony i żółty często idą do tzw. włącznika zapłonu (stacyjki), natomiast przewód biało-niebieski może być podłączony do lampki kontrolnej. Skrót IG oznacza Ignition (zapłon).
- Lokalizacja pinów: W systemach sterowania pin 13 może odpowiadać za stały plus, pin 19 za plus po zapłonie, a pin 24 za masę.
Testowanie Elementów Układu Zapłonowego
W przypadku braku iskry lub nieprawidłowej pracy silnika, należy sprawdzić:
- Cewkę zapłonową: zmierzyć jej rezystancję. W przypadku cewek starszego typu, może występować duży porcelanowy rezystor, który jest zwierany podczas rozruchu w celu wzmocnienia iskry.
- Moduł zapłonowy: jego awaria może prowadzić do całkowitego braku iskry lub jej niestabilności.
- Świece i kable zapłonowe: sprawdzić stan izolacji kabli (czy nic nie przebija) oraz wygląd i przerwę na świecach.
Regulacja Kąta Wyprzedzenia Zapłonu
Prawidłowe ustawienie kąta wyprzedzenia zapłonu ma kluczowe znaczenie. Początkowo można ustawić go na 12-13 stopni. Należy delikatnie przesuwać aparat zapłonowy, obserwując pracę silnika. Zbyt duże wyprzedzenie zapłonu, np. ponad 20 stopni, może prowadzić do falowania obrotów na biegu jałowym i negatywnie wpływać na pracę silnika. W przypadku podejrzenia przestawionego rozrządu, należy go jak najszybciej zweryfikować, aby uniknąć kosztownego remontu głowicy.
Rola Schematów Elektrycznych i Dokumentacji
Wielokrotnie w dyskusjach na temat napraw wózków widłowych Toyota pojawia się zapotrzebowanie na schematy elektryczne. W przypadku problemów z pourywanymi kablami, nieznaną kolejnością podłączenia przewodów w aparacie zapłonowym (lub innych komponentach, jak kostka lampy tylnej), schemat jest narzędziem niezastąpionym. Poszukiwanie schematów do wózków widłowych Toyota, w tym do komputera sterującego (np. Toyota 7FGF15), jest powszechne, gdyż serwisy często nie udostępniają pełnej dokumentacji. Mając schematy, znacznie łatwiej jest zidentyfikować przewód biało-zielony, żółty czy biało-niebieski i sprawdzić, do czego dokładnie prowadzą w obwodzie zapłonowym.
Z tym urządzeniem szybko sprawdzisz układ zapłonowy! #101_Gadżetów
Zaawansowane Aspekty: ECU i Czujniki
Współczesne układy zapłonowe wózków widłowych Toyota są często sterowane przez elektroniczną jednostkę sterującą (ECU). ECU koryguje zapłon w oparciu o dane z różnych czujników, takich jak:
- Czujnik spalania stukowego: wykrywa niekontrolowane spalanie paliwa (stukowe) i opóźnia zapłon, aby chronić silnik.
- Czujnik położenia wału korbowego/rozrządu: dostarcza ECU informacji o prędkości obrotowej i położeniu silnika, co jest kluczowe dla precyzyjnego ustawienia momentu zapłonu.
ECU dokonuje również innych korekt zapłonu, zależnych od prędkości obrotowej silnika i otwarcia przepustnicy, aby zoptymalizować wydajność i zużycie paliwa.
