Wprowadzenie
Wybór odpowiedniego koła pasowego oraz silnika do betoniarki jest kluczowy dla jej efektywnej pracy. Często pojawia się potrzeba znalezienia zamiennika dla oryginalnych części, zwłaszcza w starszych lub samodzielnie modyfikowanych urządzeniach. Niniejszy artykuł omawia zagadnienia związane z doborem koła pasowego, silnika, przełożeniami oraz innymi aspektami technicznymi dotyczącymi napędu betoniarki.
Dobór koła pasowego i przełożenia
Kluczowym elementem napędu betoniarki jest odpowiednie przełożenie, które zapewnia właściwe obroty bębna. Silnik pracujący z prędkością 2820 obr/min wymaga zastosowania bardzo dużego przełożenia, aby uzyskać optymalne obroty na bębnie, zazwyczaj w okolicach 30 obr/min.

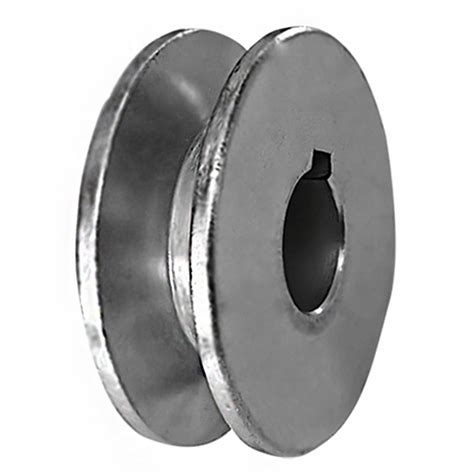

Jednym z rozwiązań jest zastosowanie koła pasowego o odpowiedniej średnicy. W przypadku zakupu koła o średnicy 60 mm, obroty betoniarki spadły do 29-30 obr/min przy zastosowaniu pasków klinowych o długości 140 cm. To sugeruje, że średnica koła pasowego na silniku i bębnie, a także długość i typ paska klinowego (np. 13 mm), mają bezpośredni wpływ na uzyskiwane obroty.
Współczynnik przełożenia, jaki należy uzyskać, może wynosić około 3.1. Dobór kół pasowych, zarówno na silniku, jak i na bębnie, jest istotny. Czasami koła te można znaleźć na złomie lub kupić nowe, np. z tworzywa sztucznego, przeznaczone do betoniarek (o średnicy około 160 mm na silnik), wymagające jedynie dorobienia tulejki.
Silnik do betoniarki: moc, typ i podłączenie
Moc silnika powinna być dopasowana do wielkości betoniarki. W przypadku betoniarki o pojemności 130 litrów stosuje się silnik o mocy 0,37 kW. Do betoniarki 100L o mocy 750W, 220V, często poszukuje się odpowiedniego kondensatora.
Ważne jest, aby wybrać odpowiedni typ silnika. Jeśli dostępne jest zasilanie 3-fazowe, silnik taki jest preferowany, zwłaszcza do zastosowań zarobkowych. W przypadku zasilania jednofazowego, silnik o mocy do 1,1 kW jest zazwyczaj wystarczający do użytku własnego.
Podłączanie silnika jednofazowego wymaga uwagi. Silnik podłączony w konfiguracji "trójkąt" ma większy moment rozruchowy i prąd rozruchu, stąd przy większych silnikach stosuje się przełączniki "gwiazda / trójkąt". Kondensatory odgrywają kluczową rolę w rozruchu i pracy silnika. Podłączenie kondensatora o zbyt dużej pojemności może spowodować spadek obrotów silnika. Należy również pamiętać o podłączeniu przewodu PE (ochronnego) ze względu na nieznany stan izolacji silnika, zwłaszcza jeśli jest to starszy model.
W przypadku starszych silników jednofazowych z lat 70-tych, stosowano rozruch za pomocą wyłącznika rozruchowego lub dodatkowego przycisku. Zrozumienie zasady działania pola magnetycznego i faz jest kluczowe przy podłączaniu silnika. Zamiana kolejności dwóch faz na wejściu (np. licznika C52) powoduje zmianę kierunku obrotów. Należy jednak pamiętać, że w przypadku liczników do rozliczeń z energetyką, zaciski mogą być zaplombowane.
Jeśli silnik jest spalony lub jego stan jest nieznany, zaleca się przezbrojenie silnika, dodanie osłony przeciwdeszczowej i zabezpieczenia termicznego. Podłączenie silnika w sposób nieprawidłowy może spowodować jego uszkodzenie lub wyzwolenie różnicówki/głównego bezpiecznika.
W przypadku problemów z podłączeniem silnika jednofazowego, można zastosować miernik (omomierz) do pomiaru rezystancji uzwojeń. Zazwyczaj jedno uzwojenie będzie miało inną rezystancję niż drugie, a zasilanie 230V podłącza się pod uzwojenie o mniejszej rezystancji. Kierunek obrotów można nadać ręcznie.
Specyfika pracy betoniarki i jej wpływ na napęd
Betoniarka stanowi duże obciążenie dla silnika. Energia mechaniczna jest zużywana na ciągłe unoszenie masy betonowej (woda, kruszywa, cement) w obracającym się bębnie. Napęd musi zapewniać rozruch załadowanej betoniarki, co oznacza podniesienie zasypanego surowca o pół obrotu. W przypadku betoniarki z prostymi piórami (przegrodami), kierunek obrotów nie ma znaczenia. Jednak przy piórach zbudowanych w formie klina, kierunek obrotów powinien być taki, by zaprawa była "atakowana" klinem dla lepszego mieszania. Odwrotny kierunek obrotów w przypadku skośnych piór ułatwia opróżnienie bębna.
Podczas pracy, zwłaszcza przy załadunku, silnik betoniarki może być obciążony. Przekręcanie korbą może stanowić problem przy zbyt małym przełożeniu lub niewłaściwej wielkości koła. W betoniarkach stosuje się blokady obrotu, aby zapobiec niekontrolowanemu opadaniu bębna.
Przed wyłączeniem załadowanej betoniarki zaleca się ustawienie bębna w pozycji pionowej. Jest to skuteczny sposób zapobiegający problemom przy kolejnym uruchomieniu, choć wymaga dodatkowych czynności, zwłaszcza przy dużych betoniarkach.
W przypadku generatorów prądotwórczych, podłączenie betoniarki może powodować obciążenie silnika spalinowego i spadek napięcia, zwłaszcza przy starcie. Generatory powinny być obciążone w granicach mocy znamionowej. Uruchomienie betoniarki może wiązać się z podniesieniem obrotów silnika generatora i napięcia.
Alternatywne zastosowania i modyfikacje
Często silniki ze starych betoniarek znajdują zastosowanie w innych projektach, np. do budowy klimatyzatora domowego z części samochodowych, przesiewacza do kamienia czy innych urządzeń wymagających obrotowego ruchu.
W przypadku budowy przesiewacza, inspiracją mogą być filmy instruktażowe, gdzie wykorzystuje się ramy z kątownika i siatki zgrzewanej, mocowane do obręczy rowerowych. Obroty takiego urządzenia mogą przypominać działanie betoniarki lub pralki.
W przypadku problemów z kierunkiem obrotów silnika, można zastosować licznik C52 lub zamienić kolejność dwóch faz na wejściu. W przypadku silników z lat 70-tych, gdzie nie było powszechnego dostępu do zasilania 3-fazowego, stosowano silniki 1-fazowe z rozwiązaniami ułatwiającymi rozruch.
W przypadku hałasu podobnego do obrotu betoniarki wydobywającego się z pieca kondensacyjnego, należy zlokalizować jego źródło, które może być związane z pracą wymiennika ciepła.
Rozwiązywanie problemów z silnikami i agregatami
Najczęstszymi przyczynami uszkodzenia silnika betoniarki są brak jednej fazy, woda w silniku lub brak zabezpieczenia przed opadami. W takiej sytuacji konieczne może być przezbrojenie silnika.
Problemy z uruchomieniem agregatu prądotwórczego, nawet po czyszczeniu gaźnika, mogą wynikać z różnych przyczyn. Jeśli iskra jest obecna, a olej w normie, a agregat "chce, ale nie może" zapalić, warto sprawdzić inne elementy układu zapłonowego lub paliwowego.
Jeśli betoniarka ciężko pali lub wyzwala różnicówkę, może to świadczyć o przeciążeniu, doziemieniu w silniku lub problemach z okablowaniem. Warto również sprawdzić, czy problem nie występuje tylko przy pochyleniu bębna i włączonym silniku.
W przypadku wątpliwości co do podłączenia silnika, najlepiej skonsultować się ze specjalistą lub poszukać tabliczki znamionowej silnika, która zawiera informacje o połączeniach.
Jak podłączyć silnik trójfazowy na jedną fazę 230 V
