Zaawansowane metody produkcji oraz wieloletnie doświadczenie w zakresie rozwoju i produkcji sprawiły, że zestawy ślimaków Framo Morat stały się synonimem jakości. Dzięki połączeniu precyzyjnie wykonanych ślimaków i kół ślimakowych przenoszenie mocy odbywa się bardzo równomiernie i cicho, co zapewnia długą żywotność i niskie koszty eksploatacji.
Kluczowe właściwości przekładni ślimakowych
Cechą szczególną zestawów ślimaków jest samohamowność: zapobiega ona cofaniu się przekładni w przeciwnym kierunku w przypadku zaniku siły napędowej. Przekładnia jest samohamownicza, jeśli można ją wprawić w ruch za pomocą wału napędowego, ale nie za pomocą wału wyjściowego.
- Samohamowność statyczna: przekładnia ślimakowa nie może być napędzana przez koło ślimakowe z pozycji spoczynkowej.
- Samohamowność dynamiczna: układ napędowy zatrzymuje się po wyłączeniu silnika napędowego.
Warto pamiętać, że wstrząsy, wibracje oraz specyficzne warunki smarowania i obciążenia mogą zniwelować efekt samohamowania.
Materiały i konstrukcja
Dobór materiałów jest kluczowy dla trwałości przekładni:
| Element | Materiał | Charakterystyka |
|---|---|---|
| Ślimak | Stal utwardzana powierzchniowo | Wysoka wytrzymałość i odporność na zużycie. |
| Koło ślimakowe | Specjalny stop mosiądzu (Cu, Zn, Al, Si, Mn) | Dobre właściwości ślizgowe i odporność na korozję. |
| Koło ślimakowe | Tworzywo sztuczne | Dobre dla niskich prędkości i średnich obciążeń. |
| Koło ślimakowe | Brąz (np. CuSn12) | Optymalizacja pod kątem wysokich prędkości ślizgowych. |
Zastosowania specjalistyczne
Zestawy kół ślimakowych rozwiązują podstawowe wyzwanie związane z silnikami elektrycznymi: przekształcają szybkie ruchy obrotowe o niskim momencie obrotowym w wysoki moment obrotowy przy niskich prędkościach.
Przykłady wykorzystania:

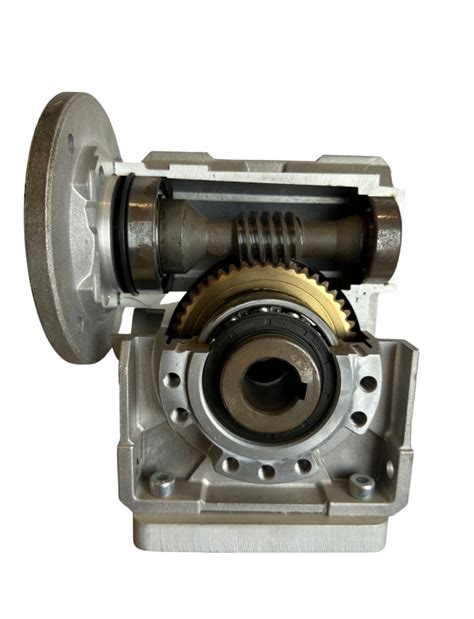

- Rolnictwo: Przekopywanie, karczowanie i spulchnianie gleby jest łatwe dzięki glebogryzarkom STIHL. Firma Framo Morat produkuje zestawy kół ślimakowych do różnych modeli, stosując w pełni globoidalne uzębienie, co znacznie zwiększa nośność.
- Technika medyczna: Zestawy ślimaków przekształcają sygnały mioelektryczne w precyzyjne ruchy w bionicznych protezach dłoni.
- Energetyka słoneczna: Systemy śledzenia dla instalacji solarnych wykorzystują samohamowność przekładni, co pozwala zrezygnować z aktywnego hamulca przy obciążeniach do 20 000 Nm.
- Przemysł i intralogistyka: Napędy taśmowe wymagają cichych i wydajnych rozwiązań, takich jak przekładnie o małych rozstawach osi (np. 40 mm).
Wskazówki montażowe i eksploatacyjne
W przypadku bocznego osadzenia kół ślimakowych decydująca jest tolerowana powierzchnia odniesienia. Kontrola położenia śladów zużycia w stanie zamontowanym pozwala stwierdzić, czy wystąpił błąd montażu w osiowym położeniu koła ślimakowego. Ślady zużycia powinny być możliwie skierowane w stronę wylotu. Wraz ze wzrostem rozstawu osi wzrasta sprawność układu.
Montaż sprzęgła w przekładniach ślimakowych servo ATLANTA serii E & B
Wszystkie etapy procesu decydujące o jakości obróbki miękkiej i twardej, w tym hartowanie we własnych piecach hartowniczych, przeprowadzamy na naszych własnych liniach produkcyjnych. Dzięki standardowym zestawom kół zębatych z naszego katalogu otrzymują Państwo precyzyjnie wykonane, wydajne i trwałe uzębienia do wielu różnych zastosowań.
