W systemie napędowym maszyn budowlanych, takich jak koparko-ładowarki JCB 3CX i 4CX, zwolnica jest kluczowym komponentem odpowiedzialnym za redukcję przełożenia i zwielokrotnienie siły napędowej. Jej sercem jest przekładnia planetarna, w której centralną rolę odgrywa wysokowytrzymałe koło słoneczne (centralne) oraz koła zębate satelitarne.
Koło Słoneczne: Rola i Znaczenie
Koło słoneczne to najbardziej obciążony element przekładni planetarnej w zwolnicy mostu napędowego. Jego głównym zadaniem jest przeniesienie momentu obrotowego z półosi na koła zębate satelitarne, co efektywnie realizuje redukcję przełożenia i zwielokrotnienie siły napędowej, niezbędne do efektywnej pracy maszyny w trudnych warunkach. Uszkodzenie zębów lub wieloklinu koła słonecznego jest poważną awarią, która może prowadzić do całkowitej utraty napędu, "mielenia" całej zwolnicy, a nawet zablokowania koła.
Koło Zębate Satelitarne (część 458/M4409)
Jednym z kluczowych elementów współpracujących z kołem słonecznym jest koło zębate -satelita zwolnicy (458/M4409). Jest to oryginalna część JCB, przeznaczona do układu przeniesienia napędu w koparko-ładowarkach JCB 3CX i 4CX. Zapewnia ona precyzyjne przenoszenie momentu obrotowego w przekładni, co jest niezbędne dla płynnej i efektywnej pracy maszyny.
Rozpoznawanie Awarii Zwolnicy i Diagnostyka

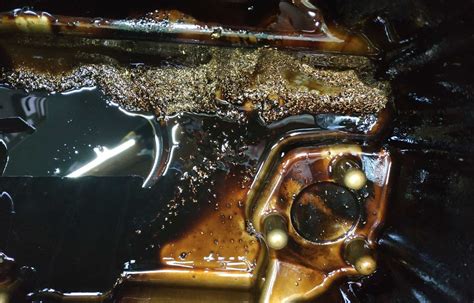

Awaria zwolnicy zazwyczaj objawia się charakterystycznymi symptomami, które nie powinny być ignorowane. Najczęstsze z nich to nietypowe hałasy, takie jak wycie, stukanie, czy zgrzytanie, oraz problemy z jednym konkretnym kołem. Znalezienie dużej ilości opiłków metalu w oleju w moście to jednoznaczny sygnał postępującego uszkodzenia. Opiłki te mogą krążyć w całym moście, uszkadzając również mechanizm różnicowy oraz łożyska wałka ataku.
Zasady Wymiany i Konserwacji
Remont zwolnicy to idealny moment na kompleksowy serwis mostu napędowego. Kluczową zasadą, którą należy zawsze przestrzegać, jest wymiana elementów w komplecie. Nigdy nie montuj nowego koła słonecznego ze starymi satelitami, ponieważ zużyte satelity natychmiast uszkodzą nowe koło. Zawsze wymieniaj koło słoneczne razem z kompletem satelitów i łożyskami. Stosowanie wysokiej klasy zamienników, które łączą doskonałą jakość z atrakcyjną ceną, może zapewnić długotrwałą i niezawodną pracę.
Kompatybilność Części w Różnych Modelach JCB 3CX
Warto zwrócić uwagę na to, że nie wszystkie koła słoneczne pasują do każdego modelu JCB 3CX. Standardowy model 3CX, szczególnie na małych kołach, ma mniejsze zwolnice i wymaga innych części. Opisywany model koła słonecznego, podobnie jak niektóre inne komponenty, jest przeznaczony do większych mostów (np. SD55, SD70) stosowanych w maszynach na równych, dużych kołach (np. 3CX Super, 4CX). Zawsze należy zweryfikować kompatybilność części z konkretnym modelem maszyny, aby uniknąć kosztownego przestoju.
Bezpieczeństwo i Zasady Montażu
Elementy układu napędowego, takie jak skrzynia biegów, mosty napędowe, wały, sprzęgła i dyferencjały, przenoszą dużą moc i moment obrotowy. Z tego względu prace serwisowe z nimi związane wymagają najwyższej ostrożności i precyzji.
Zagrożenia Związane z Układem Napędowym
- Awaria tych podzespołów podczas jazdy może spowodować utratę kontroli nad maszyną, zablokowanie kół lub niekontrolowany ruch maszyny.
- Prace serwisowe należy wykonywać wyłącznie na wyłączonej maszynie, odpowiednio zabezpieczonej przed samoczynnym ruchem.
Montaż i Wymiana Części (np. 458/M4409)
Części układu napędowego wymagają precyzyjnego montażu. Skrzynia biegów, most napędowy i ich podzespoły wymagają użycia odpowiednich narzędzi i kwalifikacji serwisowych. Nieprawidłowy montaż, np. błędne ustawienie luzu zębów, niewłaściwy wcisk łożysk, czy nieprawidłowy moment dokręcenia, prowadzi do przyspieszonego zużycia, nadmiernego hałasu i w konsekwencji do katastrofalnej awarii.
Po wymianie elementu napędowego należy napełnić układ olejem przekładniowym o klasie i w ilości zalecanej przez producenta. Następnie należy przeprowadzić test funkcjonalny na niskiej prędkości oraz sprawdzić szczelność wszystkich połączeń.
Silniki przekładni głównej Kubota - Kubota KX71-3
Rola Oleju Przekładniowego
Stosowanie oleju przekładniowego wyłącznie o specyfikacji zalecanej przez JCB jest kluczowe. Niewłaściwy olej powoduje przyspieszone zużycie zębów, łożysk i elementów ciernych sprzęgieł. Regularna kontrola poziomu oleju jest obowiązkowa. Ciemny kolor, zapach spalenizny lub obecność metalowych opiłków w oleju oznaczają postępujące uszkodzenie układu - tych sygnałów nie można ignorować.
Regularna Kontrola i Objawy Problemów
Niezwykle ważna jest bieżąca kontrola stanu układu napędowego. Objawy problemów, takie jak nietypowe dźwięki (wycie, stukanie), wibracje, trudności ze zmianą biegów czy wyciek oleju, powinny być natychmiast zgłoszone serwisowi. Szybka reakcja może zapobiec poważniejszym i kosztowniejszym awariom.
