W świecie maszyn budowlanych każdy podzespół pełni fundamentalną funkcję, wpływając na efektywność i bezpieczeństwo pracy. Jednym z najważniejszych elementów, bez którego funkcjonowanie koparki obrotowej byłoby niemożliwe, jest kolumna obrotu, często nazywana hydraulicznym złączem obrotowym.
Budowa i rola kolumny obrotu
Kolumna obrotu to kluczowy element konstrukcji, który zapewnia ciągłość pracy układu hydraulicznego podczas obrotu nadwozia względem podwozia. Jej głównym zadaniem jest umożliwienie przepływu oleju z górnej części koparki (gdzie znajduje się pompa i rozdzielacz) do odbiorników umieszczonych w podwoziu (np. silniki jazdy). Bez tego rozwiązania węże hydrauliczne uległyby skręceniu i zerwaniu podczas pełnego obrotu maszyny.
W skład typowej kolumny wchodzą:
- Korpus: element przymocowany na stałe do podwozia.
- Tuleja: centralna część połączona z nadwoziem maszyny.
- Przyłącza hydrauliczne: zapewniające szczelny przepływ czynnika roboczego.
Mechanizm napędu obrotu i jego komponenty
W profesjonalnych minikoparkach mechanizm obrotu to złożony zespół napędowy, który odpowiada za ruch obrotowy maszyny. Należy go odróżnić od samej kolumny hydraulicznej. Główne elementy tego układu to:
1. Silnik hydrauliczny (Hydromotor)
Jest to jednostka napędowa (najczęściej typu tłokowego), która zamienia energię ciśnienia oleju na ruch mechaniczny. W nowoczesnych konstrukcjach jest on często zintegrowany z hamulcem wielotarczowym.
2. Przekładnia obrotu (Reduktor planetarny)
Odpowiada za zwiększenie momentu obrotowego. To właśnie przekładnia przenosi napęd z silnika na wieniec obrotu. Usterki tego elementu objawiają się metalicznymi stukami, zgrzytaniem lub tzw. "dryfowaniem" nadwozia, czyli powolnym obracaniem się maszyny po zatrzymaniu manewru.

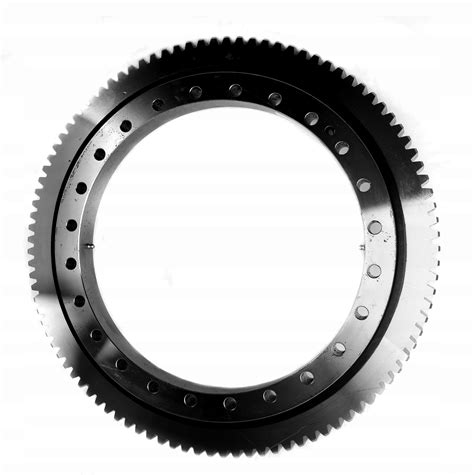

3. Wieniec obrotu
W profesjonalnych koparkach to łożysko wieńcowe o dużej średnicy, zdolne przenosić ogromne siły osiowe i promieniowe. Zazwyczaj posiada wewnętrzne uzębienie, które współpracuje z wałkiem zębatym silnika hydraulicznego.
Utrzymanie sprawności i najczęstsze awarie
Utrzymanie mechanizmu obrotu w dobrym stanie technicznym jest kluczowe dla bezpieczeństwa. Najczęstsze problemy obejmują:
- Nieszczelności: wycieki zewnętrzne wymagają demontażu kolumny i wymiany kompletu uszczelnień. Przecieki wewnętrzne mogą ograniczać funkcjonalność maszyny (np. spadki ciśnienia).
- Zużycie łożysk: prowadzi do powstawania luzów, co uniemożliwia precyzyjną pracę.
- Zanieczyszczenie oleju: opiłki metalu w oleju hydraulicznym są zabójcze dla precyzyjnych elementów silnika obrotu.
Warto pamiętać, że hamulec obrotu działa w sposób "normalnie zamknięty". Oznacza to, że sprężyny dociskają tarcze hamulcowe, gdy ciśnienie hydrauliczne nie jest podawane. Zwolnienie hamulca następuje dopiero w momencie zasilenia zaworu elektromagnetycznego olejem z pompy pilotowej.
Diagnostyka przy wymianie modulatora | Partner w warsztacie (warsztat.pl)
Wskazówki dla konstruktorów amatorów
Budowa własnej maszyny (tzw. "manufakturowej") wiąże się z wyzwaniami konstrukcyjnymi. W profesjonalnych jednostkach wieniec obrotu jest osłonięty przed błotem i nieczystościami. Jeśli w projekcie stosuje się rozwiązania uproszczone (np. czopy, łożyska ślizgowe), należy pamiętać o:
- Zapewnieniu odpowiedniej wytrzymałości osi obrotu, która w domowych projektach jest często najbardziej narażonym punktem.
- Regularnej konserwacji i odtłuszczaniu elementów przeniesienia napędu (np. kół pasowych lub łańcuchów).
- Stosowaniu planu awaryjnego - jeśli konstrukcja o dużym obciążeniu wykazuje oznaki zmęczenia materiału, należy ją zmodernizować w stronę sprawdzonych rozwiązań fabrycznych (np. systemy oparte na siłownikach hydraulicznych).
