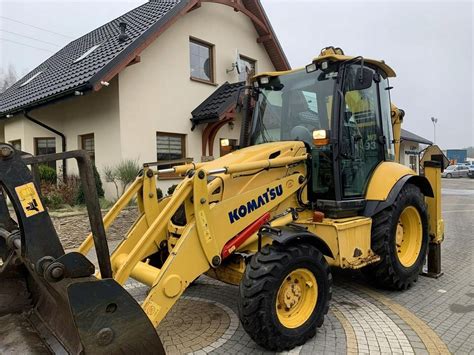

Komatsu WB93R to jedna z najpopularniejszych koparko-ładowarek w ofercie japońskiego producenta, ceniona za wszechstronność i niezawodność w pracach ziemnych, załadunku czy transporcie materiałów. Aby utrzymać maszynę w doskonałym stanie technicznym i zapewnić jej długą żywotność, kluczowe jest zrozumienie działania jej systemów, w tym instalacji elektrycznej, bezpieczników oraz kontrolek diagnostycznych.
Znaczenie Bezpieczników w Systemie Elektrycznym
Bezpieczniki pełnią fundamentalną rolę w ochronie układu elektrycznego maszyn budowlanych przed przeciążeniem. Gdy któryś z podzespołów przestaje działać, najprawdopodobniej doszło do zadziałania wyłącznika automatycznego lub przepalenia bezpiecznika. Przed przystąpieniem do naprawy zawsze należy sprawdzić bezpiecznik odpowiadający za dany element.
Lokalizacja i Sprawdzanie Skrzynki Bezpieczników
W przypadku modeli pokrewnych, takich jak Komatsu WB93S-5, szczegółowe schematy i lokalizacje skrzynek bezpieczników oraz przekaźników są dostępne w dokumentacji technicznej. Chociaż dokładne umiejscowienie może się różnić w zależności od wersji, ogólna zasada sprawdzania i wymiany bezpieczników pozostaje taka sama:
- Zlokalizuj odpowiednią skrzynkę bezpieczników (zazwyczaj w kabinie lub w komorze silnika).
- Zapoznaj się ze schematem bezpieczników, aby zidentyfikować bezpiecznik odpowiedzialny za dany obwód.
- Sprawdź wizualnie, czy bezpiecznik nie jest przepalony (przerwany drucik).
- W razie potrzeby wymień przepalony bezpiecznik na nowy o takiej samej wartości amperażu.
Awarie Alternatora i Rozrusznika - Typowe Problemy Elektryczne
Użytkownicy Komatsu WB93R wskazują na kilka typowych problemów, które pojawiają się podczas eksploatacji. Wśród nich często wymienia się awarie rozrusznika i alternatora. Awaria alternatora może objawiać się niedoładowaniem akumulatora lub zapaleniem się odpowiedniej kontrolki na desce rozdzielczej. W przypadku podejrzenia problemów z alternatorem lub rozrusznikiem, należy sprawdzić powiązane z nimi bezpieczniki oraz całą instalację elektryczną.
Kontrolki na Desce Rozdzielczej - Przewodnik Diagnostyczny
Panel kontrolek na desce rozdzielczej Komatsu WB93R stanowi kluczowe narzędzie diagnostyczne, informujące operatora o stanie maszyny. Prawidłowe odczytywanie tych sygnałów pozwala na szybką identyfikację problemów i zapobieganie poważniejszym awariom.
Objaśnienie Kontrolek na Desce Rozdzielczej Komatsu WB93R (Pod Rewerserem, z lewej strony)
Kontrolki umieszczone pod rewersem, po lewej stronie deski rozdzielczej, informują o kluczowych parametrach pracy maszyny:
- Lampka kontrolna temperatury oleju przekładni: Informuje o przegrzewaniu się oleju w skrzyni biegów. Jest to sygnał, na który należy natychmiast reagować, sprawdzając układ chłodzenia oleju.
- Lampka kontrolna temperatury płynu chłodzącego: Wskazuje na zbyt wysoką temperaturę silnika, co może być spowodowane zanieczyszczoną chłodnicą, niskim poziomem płynu lub uszkodzonym termostatem.
- Lampka kontrolna napędu na cztery koła: Sygnalizuje włączenie lub awarię napędu 4x4.
- Lampka kontrolna rezerwy paliwa: Informuje o niskim poziomie paliwa w zbiorniku.
Kontrolki po Przeciwnej Stronie Deski Rozdzielczej
Po prawej stronie deski rozdzielczej znajdują się kontrolki związane z podstawowymi funkcjami operacyjnymi:
- Lampka kontrolna kierunkowskazu: Wskazuje na działanie kierunkowskazów.
- Lampka kontrolna świateł drogowych: Sygnalizuje włączenie świateł drogowych.
- Lampka kontrolna hamulca ręcznego i poziomu oleju hamulcowego: Informuje o zaciągniętym hamulcu ręcznym lub zbyt niskim poziomie oleju hamulcowego.
Problemy z Temperaturą Oleju i Płynu Chłodzącego - Studium Przypadku
Jeden z użytkowników Komatsu WB93R zgłosił problem, w którym kontrolka temperatury oleju przekładniowego zapalała się, gdy temperatura cieczy chłodzącej zbliżała się do czerwonego pola. Wskazywano na potencjalne przyczyny takie jak przegrzewanie się skrzyni biegów z powodu zanieczyszczonej chłodnicy, uszkodzonego czujnika lub problemów z instalacją elektryczną. Po dokładnym wyczyszczeniu chłodnicy problem zniknął, co podkreśla znaczenie regularnej konserwacji i czystości układu chłodzenia.
W przypadku problemów z przegrzewaniem (zarówno silnika, jak i skrzyni biegów) zaleca się następujące kroki:
- Sprawdzenie poziomu oleju w skrzyni biegów i płynu chłodzącego.
- Dokładne przemycie chłodnic (zarówno od cieczy, jak i od oleju) w celu usunięcia zanieczyszczeń blokujących przepływ powietrza.
- Sprawdzenie, czy wentylator chłodnicy kręci się z pełną mocą, szczególnie przy gorącym silniku.
- Weryfikacja działania termostatu.
- Kontrola przewodów dostarczających olej do chłodnicy skrzyni biegów.
Należy pamiętać, że wysoka temperatura oleju w skrzyni (ponad 70°C) jest zjawiskiem względnym, ale w połączeniu z innymi objawami przegrzewania może wskazywać na problem. Wszelkie wycieki oleju, zwłaszcza czerwonego ATF, powinny być szybko diagnozowane, gdyż mogą świadczyć o uszkodzeniu uszczelniaczy na skrzyni.
