Utrzymanie odpowiedniego poziomu płynu chłodniczego jest kluczowe dla prawidłowego funkcjonowania każdej maszyny, w tym koparek Komatsu. Niski poziom tego płynu może prowadzić do poważnych uszkodzeń silnika, dlatego szybka diagnoza i odpowiednia reakcja są niezwykle ważne. W niniejszym artykule przedstawiamy znaczenie płynu chłodniczego, objawy niskiego poziomu, jego przyczyny oraz wyjaśniamy istotne kody błędów w systemach Komatsu, ze szczególnym uwzględnieniem tych związanych z układem chłodzenia.
Znaczenie Płynu Chłodniczego w Maszynach Roboczych

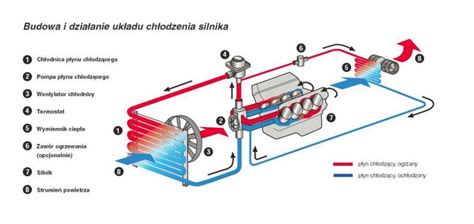

Układ chłodzenia w maszynie to ważna część pojazdu, która odpowiada za utrzymanie odpowiedniej temperatury silnika podczas jego pracy. Jednostka spalania wewnętrznego silnika wytwarza dużo ciepła - czasami temperatury sięgają ponad 200 stopni. Musi ono zostać odprowadzone, aby nie doszło do przegrzania i uszkodzenia. Płyn chłodniczy krąży przez cienkie kanaliki chłodnicy, gdzie oddaje ciepło do powietrza przepływającego przez jej płetwy. Jeśli poziom płynu chłodniczego jest niski lub występują problemy z innymi elementami układu chłodzenia, może to prowadzić do przegrzania silnika, a to z kolei grozi bezpośrednio jego uszkodzeniem, czyli jedną z najdroższych możliwych awarii w maszynie.
Skład i właściwości płynu chłodniczego
Płyn chłodniczy to jeden z kluczowych płynów eksploatacyjnych w maszynie. Odpowiada za utrzymanie odpowiedniej temperatury pracy silnika - chroni go przed przegrzaniem latem i zamarzaniem zimą. Płyn chłodniczy musi mieć wysoką temperaturę wrzenia, aby pełnić swoją rolę. Zawiera glikol etylenowy lub propylenowy, który to zapewnia wcześniej wspomniane właściwości. Poza tym w płynie znajdziemy:
- Wodę - bazę produktu.
- Inhibitory korozji - chronią elementy układu chłodzenia przed korozją i osadzaniem się kamienia.
- Dodatki przeciwpieniące i przeciwpiaskowe.
- Barwniki - które dodaje się do płynu chłodniczego w celu umożliwienia łatwiejszej identyfikacji i rozpoznania jego rodzaju.
Doraźne zastąpienie płynu chłodniczego wodą nie ma poważnych konsekwencji. Jednak stosowanie wody w formie „oszczędności” zamiast płynu na stałe - grozi doprowadzeniem do poważnej awarii, czyli np. przegrzania silnika. Temperatura wrzenia wody jest znacznie niższa niż płynu chłodniczego, co zwiększa ryzyko przegrzania w ekstremalnych warunkach.
Rozpoznawanie Problemów z Płynem Chłodniczym
Niski poziom płynu chłodniczego jest na tyle ważnym elementem stanu technicznego, a jednocześnie prostym do sprawdzenia, że jego monitorowanie jest podstawową czynnością eksploatacyjną. Jazda z niskim poziomem płynu chłodniczego nie jest bezpieczna.
Kontrolki na desce rozdzielczej

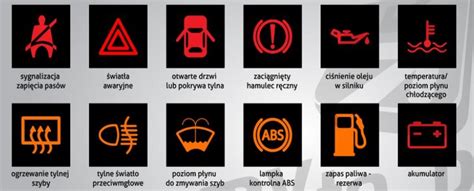

Najczęstszym objawem niskiego poziomu płynu chłodzącego jest symbol ostrzegawczy poziomu płynu chłodzącego na desce rozdzielczej. Większość nowoczesnych maszyn ma lampkę ostrzegawczą, która pojawia się na desce rozdzielczej, gdy poziom płynu chłodzącego jest niski. Kontrolka niskiego poziomu płynu chłodzącego zazwyczaj ma kształt zbiornika z falą i termometrem albo termometru zanurzonego w płynie. Należy pamiętać, że wygląd kontrolki może się różnić w zależności od marki i modelu maszyny. Kody krytyczne (oznaczone kolorem 🔴) wymagają natychmiastowego zatrzymania silnika, ponieważ istnieje ryzyko poważnej awarii. Kody ostrzeżenia (oznaczone kolorem 🟡) pozwalają na zakończenie bieżącego zadania, ale wymagają szybkiej diagnozy.
Inne objawy i wskaźniki
Można sprawdzić kilka innych rzeczy, które sygnalizują niski poziom płynu chłodniczego:
- Wzrost temperatury silnika: Gdy silnik jest normalnie chłodzony, wskaźnik temperatury na desce rozdzielczej będzie znajdował się poniżej połowy wysokości. Wzrost powyżej normy może świadczyć o problemie.
- Brak ciepła w kabinie: Nagrzewnica maszyny wykorzystuje ten sam płyn chłodzący, który przepływa przez silnik. Brak ogrzewania w kabinie może wskazywać na niski poziom płynu chłodniczego lub obecność powietrza w układzie, co uniemożliwia jego prawidłowy przepływ przez nagrzewnicę.
- Słodki zapach: Jedną z cech wyróżniających płyn chłodniczy (środek zapobiegający zamarzaniu) jest jego słodki zapach. Wyczucie tego zapachu w okolicy maszyny może sugerować wyciek.
- Obecność powietrza w układzie: Dzieje się tak, gdy poziom płynu chłodzącego jest tak niski, że w układzie chłodzenia gromadzi się powietrze, co prowadzi do przegrzania silnika.
4. Zademonstruj, jak sprawdzić poziom płynu chłodniczego i jak go prawidłowo uzupełnić.
Najczęstsze Przyczyny Niskiego Poziomu Płynu Chłodniczego
Najczęstszą przyczyną niskiego poziomu płynu chłodzącego silnik są prawie zawsze nieszczelności w układzie chłodzenia. Zewnętrzne wycieki płynu chłodzącego mogą pochodzić z dowolnej części układu chłodzenia.
Nieszczelności w układzie
Nieszczelności mogą być spowodowane przez:
- Nieszczelne przewody.
- Uszkodzone czujniki.
- Zużyte uszczelki.
Uszkodzona uszczelka głowicy
Inną przyczyną niskiego poziomu płynu chłodzącego silnik może być uszkodzona lub pęknięta uszczelka głowicy. Uszczelka głowicy znajduje się między głowicą silnika a głowicą cylindra; jej zadaniem jest oddzielenie sprężania, oleju i płynu chłodzącego. Uszkodzona uszczelka głowicy może powodować mieszanie się płynu chłodzącego z kompresją, a to z kolei może prowadzić do spalania płynu chłodniczego przez silnik. Między kolektorem dolotowym a głowicą cylindra jest zamontowana uszczelka, która może zacząć przeciekać, co spowoduje zasysanie i spalanie płynu chłodzącego przez silnik.
Problemy z korkiem chłodnicy i chłodnicą EGR
- Korek chłodnicy: Wewnątrz korka chłodnicy znajduje się zawór nadciśnieniowy, który otwiera się, gdy ciśnienie wzrasta powyżej określonej wartości. Niesprawny korek może prowadzić do utraty płynu.
- Chłodnica EGR: Ostatnią rzeczą na tej liście, która może powodować niski poziom płynu chłodzącego silnik, jest pęknięcie w chłodnicy EGR. Nie wszystkie silniki maszyn są wyposażone w chłodnice EGR, dlatego najpierw należy sprawdzić, czy dany silnik je posiada. Uszkodzona chłodnica EGR spowoduje wyciek płynu chłodzącego do rury wydechowej, co spowoduje również wydzielanie się białego dymu z rury wydechowej.
Działania w Przypadku Niskiego Poziomu Płynu Chłodniczego
Gdy kontrolka niskiego poziomu płynu chłodzącego zaświeci się, należy działać szybko i odpowiedzialnie. Nawet niewielki ubytek płynu może doprowadzić do przegrzania silnika i kosztownej awarii.
Natychmiastowe kroki
W przypadku, gdy kontrolka się zaświeci, należy:
- Zatrzymać pojazd w bezpiecznym miejscu.
- Poczekać, aż silnik ostygnie.
Uzupełnianie płynu i dalsze sprawdzenia
Po ostygnięciu silnika:
- Sprawdź poziom płynu chłodniczego w zbiorniczku wyrównawczym.
- Dolej odpowiedni płyn chłodzący. Najlepiej taki sam, jaki był wcześniej użyty (np. płyn o tych samych specyfikacjach).
- Uruchom silnik i sprawdź, czy kontrolka zgasła.
Kiedy szukać pomocy w serwisie
Jeżeli natomiast poziom płynu chłodniczego jest wystarczający, a kontrolka mimo to nadal się świeci, może to oznaczać poważniejszą awarię, taką jak np. wyciek w układzie chłodzenia, uszkodzony termostat lub pompa wody. Wówczas nie zwlekaj - konieczna jest wizyta w warsztacie. W sprawnych maszynach ubytki płynu chłodniczego są niewielkie i wystarczy uzupełniać jego stan co 15 tys. kilometrów przebiegu, jednak regularna kontrola jest zawsze wskazana.
4. Zademonstruj, jak sprawdzić poziom płynu chłodniczego i jak go prawidłowo uzupełnić.
System Kodów Błędów w Koparkach Komatsu
W koparkach Komatsu kody błędów wyświetlane na panelu operatora stanowią kluczowe narzędzie diagnostyczne, umożliwiające szybką identyfikację usterek i zapobieganie poważniejszym awariom. Zrozumienie ich znaczenia jest niezbędne dla każdego operatora i serwisanta.
Ogólne kategorie błędów
System Komatsu, podobnie jak inne, klasyfikuje błędy według ich powagi:
- 🔴 Krytyczny: Natychmiast wyłącz silnik, ryzyko poważnej awarii.
- 🟡 Ostrzeżenie: Wymaga uwagi i szybkiej diagnozy.
Początkowo te błędy mogą wydawać się drobnymi problemami. Dopóki usterka zostanie wykryta na czas, nie wpłynie to na wydajność koparki. Jeśli jednak nie zwróci się uwagi na te usterki, spowoduje to więcej wypadków mechanicznych, które mogą poważnie zagrozić bezpieczeństwu kierowcy i żywotności maszyny.
Znaczenie terminowego reagowania
Terminowe rozpoznanie problemu za pomocą kodu wyświetlanego na panelu koparki i zatrzymanie naprawy na czas może zapobiec poważnym wypadkom i kosztownym uszkodzeniom. Kod użytkownika Komatsu PC200-8, używający silnika EFI, jest zupełnie inny niż PC200-6/7, co podkreśla znaczenie znajomości specyfikacji danej maszyny.
Przegląd Kodów Błędów Komatsu Związanych z Układem Chłodzenia
Choć sam kod E01 jest błędem ogólnym, w systemie Komatsu istnieją specyficzne kody bezpośrednio wskazujące na problemy z układem chłodzenia. Ich znajomość jest niezbędna do prawidłowej diagnostyki.
E01: System automatyczny HYPER
E01 w koparkach Komatsu jest opisany jako błąd automatycznego systemu w systemie HYPER. Jest to ogólny kod wskazujący na problem w systemie sterowania maszyną, a nie bezpośrednio na niski poziom płynu chłodniczego. Problemy z układem chłodzenia mogą jednak przyczyniać się do ogólnych awarii systemu, co może wywołać ten kod lub inne, bardziej specyficzne.
E108: Przegrzanie silnika
Bezpośrednio związany z płynem chłodniczym jest kod E108, który sygnalizuje, że temperatura wody przekracza 105°C. Jest to krytyczny sygnał przegrzania silnika, wymagający natychmiastowej interwencji.
Kody CA144/CA145: Problemy z czujnikiem temperatury płynu chłodzącego
W systemie Komatsu PC200-8 i podobnych, kody CA144 i CA145 wskazują na problemy z czujnikiem temperatury płynu chłodzącego:
- CA144: Napięcie sprzężenia zwrotnego czujnika temperatury płynu chłodzącego jest zbyt wysokie.
- CA145: Napięcie zwrotne czujnika temperatury płynu chłodzącego jest zbyt niskie.
Awaria czujnika może prowadzić do błędnych odczytów i niewłaściwej pracy układu chłodzenia, nawet jeśli poziom płynu jest prawidłowy.
E15: Ogólna awaria czujnika silnika
Kod E15 w modelach PC200-8 oznacza awarię czujnika silnika, w tym czujnika temperatury wody, ciśnienia paliwa czy ciśnienia oleju. Jest to ogólny kod wskazujący na problem z jednym z kluczowych czujników monitorujących stan silnika.

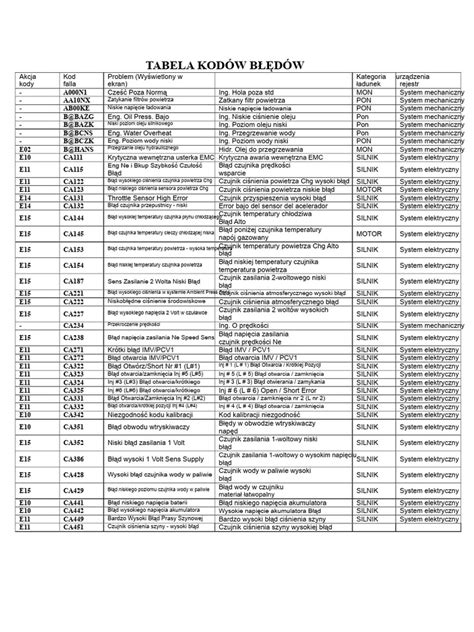

Inne Istotne Kody Błędów Komatsu (Wybrane Przykłady)
Oprócz kodów bezpośrednio związanych z układem chłodzenia, warto znać inne często występujące błędy, które mogą wpływać na ogólne funkcjonowanie maszyny Komatsu.
Kody serii E (ogólne systemy)
- E02: System PC-EPC.
- E03: Obrotowy hamulec postojowy.
- E05: Układ silnika regulatora.
- E10: Awaria zasilania sterownika silnika, awaria pętli układu sterowania silnikiem (ten silnik zgaśnie).
- E11: Awaria układu sterowania silnika (zmniejszona moc wyjściowa w celu ochrony silnika).
Kody serii CA (silniki EFI, np. PC200-8)
W maszynach z silnikiem EFI, takich jak Komatsu PC200-8, pojawiają się również kody serii CA, które obejmują szeroki zakres usterek:
- CA111: Błąd wewnętrzny sterownika silnika.
- CA122/CA123: Napięcie zwrotne czujnika ciśnienia wlotowego jest zbyt wysokie/niskie.
- CA234: Nadmierna prędkość silnika.
- CA435: Awaria przełącznika ciśnienia oleju silnikowego.
- CA441/CA442: Napięcie akumulatora jest zbyt niskie/wysokie.
- CA559: Ciśnienie wspólnego przewodu jest za niskie.
Podsumowanie i Zalecenia
Niski poziom płynu chłodniczego w maszynach Komatsu to poważny problem, który może prowadzić do kosztownych uszkodzeń silnika. Regularna kontrola stanu płynu oraz szybka reakcja na sygnały ostrzegawcze i kody błędów są kluczowe dla bezpiecznej i efektywnej pracy maszyny. Kody takie jak E108 (przegrzanie) czy CA144/CA145 (czujnik temperatury płynu) bezpośrednio wskazują na problemy z układem chłodzenia. Pamiętaj, że w przypadku wystąpienia kodów krytycznych (🔴) należy natychmiast wyłączyć silnik, natomiast kody ostrzegawcze (🟡) wymagają szybkiej diagnozy. W przypadku wątpliwości zawsze zaleca się kontakt ze specjalistycznym serwisem Komatsu, aby zapewnić profesjonalną diagnozę i naprawę.
