Łyżka skarpowa jest kluczowym osprzętem w wielu pracach ziemnych, a jej nieprawidłowe działanie w koparce Komatsu może znacząco wpłynąć na efektywność pracy. Artykuł przedstawia najczęstsze przyczyny problemów z funkcjonowaniem łyżki skarpowej, od usterek elektrycznych po hydrauliczne, oraz proponowane rozwiązania.
Diagnostyka problemów z uruchomieniem lub prawidłową pracą łyżki skarpowej
Gdy łyżka skarpowa nie reaguje na polecenia lub jej ruchy są nieprawidłowe, kluczowe jest przeprowadzenie systematycznej diagnostyki, począwszy od układu elektrycznego, a skończywszy na hydraulice.
Sprawdzenie cewki sterującej i układu elektrycznego
W wielu koparkach Komatsu za sterowanie łyżką skarpową odpowiada cewka elektromagnetyczna, która może znajdować się w różnych miejscach w zależności od modelu maszyny.
- W niektórych modelach (np. PC30) zawór prostokątny z dwiema cewkami sterującymi skarpówką znajduje się pod kabiną. Inne maszyny mogą mieć cewkę umieszczoną bezpośrednio na ramieniu.
- Cewka ta często steruje nie tylko samą skarpówką, ale również ruchami bocznymi ramienia. Jeśli ramię również nie reaguje, jest to mocna wskazówka, że problem może leżeć w tej cewce lub jej zasilaniu.
Procedura testowania cewki sterującej
- Sprawdź zasilanie prądem: Po przełączeniu klawisza na konsoli, w zależności od wybranej funkcji (skarpówka lub siłownik), do cewki powinien dochodzić prąd. Sprawdź to miernikiem.
- Test "na krótko": Jeśli do cewki nie dochodzi prąd, spróbuj podać zasilanie "na krótko" (bezpośrednio z akumulatora) i sprawdź, czy wtedy zareaguje.
- "Tykanie" cewki: Na zgaszonej maszynie, z włączonym zapłonem, po przełączaniu klawisza sterującego powinieneś usłyszeć charakterystyczne "tykanie" cewki. Brak tego dźwięku może wskazywać na brak zasilania lub uszkodzenie elektryczne.
- Test magnesowania: Jeśli prąd dochodzi, zdejmij cewkę i włóż do niej np. śrubokręt. Powinieneś poczuć, że cewka magnesuje, co świadczy o jej sprawności mechanicznej.
Analiza układu hydraulicznego
Jeśli cewka i jej zasilanie elektryczne działają prawidłowo, kolejnym krokiem jest sprawdzenie układu hydraulicznego.
- Warto zidentyfikować, które przewody są zasilaniem zaworu, które idą do skarpówki, a które do łamania ramienia. W niektórych konfiguracjach, cewka może przesterowywać olej pomiędzy różnymi liniami hydraulicznymi.
- Zwróć uwagę na przewody, które idą do głównego rozdzielacza i w których nie ma ciśnienia. Należy sprawdzić ich funkcję, zwłaszcza te, które przychodzą do sekcji rozdzielacza oznaczonych jako nr 4.
- Podmiana komponentów: Spróbuj podmienić cewkę z innej, działającej sekcji lub wykręć podejrzany zawór z sekcji i dokładnie go obejrzyj. Zanieczyszczenia lub uszkodzenia mechaniczne mogą blokować przepływ oleju.
- Kontrola zaworów rozdzielczych: Przy ocenie awarii zaworu rozdzielczego, wyciągnij szpulę rozdzielczą i obserwuj jej kolor. Czarna szpula może wskazywać na przegrzanie lub obecność zanieczyszczeń w oleju.
Problemy z nadmierną prędkością lub cofaniem siłownika
Poza całkowitym brakiem działania, łyżka skarpowa może wykazywać nieprawidłowe zachowania, takie jak zbyt szybka praca lub samoczynne cofanie się pod obciążeniem.
Nadmierna prędkość łyżki skarpowej (np. Komatsu PC30)
W przypadku koparek takich jak Komatsu PC30, po przerobieniu skarpówki na hydrauliczną z jednym siłownikiem, może pojawić się problem z jej zbyt szybką pracą.
- Przyczyny: Jeden siłownik otrzymuje całą ilość oleju, podczas gdy w przypadku dwóch siłowników olej rozchodziłby się na obie jednostki, spowalniając ruch. Linia hydrauliczna może być skonfigurowana jako jednokierunkowa lub dwukierunkowa, co również wpływa na przepływ.
- Rozwiązania:
- Dławik z regulacją przepływu: Najprostszym sposobem jest zainstalowanie na wężu hydraulicznym zwykłego dławika z regulacją przepływu. Pozwala to na "zdławienie" ilości oleju pompowanego do siłownika.

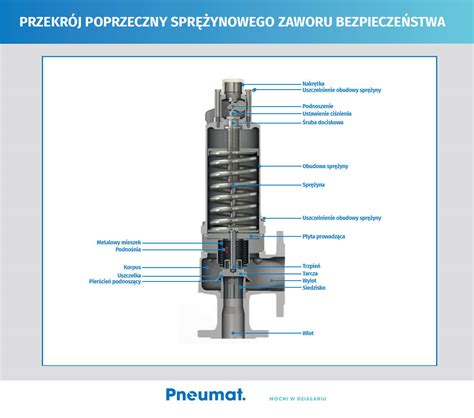

- Zawór zrzutowy: Oddzielny zawór regulujący przepływ może zrzucać nadmiar oleju bezpośrednio do zbiornika.
- Regulacja pedału sterującego: Czasami wystarczy podkręcić śrubki przy pedale sterującym, aby ograniczyć jego zakres działania i tym samym spowolnić ruchy łyżki.
Cofanie się siłownika łyżki pod naciskiem (wewnętrzny przeciek)
Jeśli łyżka skarpowa, postawiona na rogu i obciążona, prostuje się lub cofa, najprawdopodobniej problemem jest wewnętrzny przeciek w siłowniku.
Rozwiązania problemu z przeciekiem
- Wymiana siłownika: W przypadku znacznego wewnętrznego przecieku, często konieczna jest regeneracja lub wymiana całego siłownika.
- Zawór zwrotny krzyżowy: Skutecznym rozwiązaniem jest instalacja zaworu zwrotnego krzyżowego. Ten typ zaworu, np. model 2UZPHE6, należy wpiąć przed siłownikami skarpówki. Pozwala on na wysterowanie ciśnienia, przy którym ma "puszczać zamek", co zapobiega cofaniu się siłownika pod naciskiem. Takie zawory można podłączyć do dwóch linii hydraulicznych i, jak wskazują doświadczenia użytkowników, nie powodują nadmiernego obciążenia hydrauliki.
- Regulator przepływu: Poprzez regulator przepływu można również kontrolować prędkość opadania lub cofania, jeśli problem nie jest stricte z przeciekiem, a raczej z utrzymaniem pozycji.
Ogólne wskazówki dotyczące diagnostyki hydrauliki
Niektóre problemy z hydrauliką, nawet jeśli nie są bezpośrednio związane z łyżką skarpową, mogą wpływać na jej działanie.
- Sprawdzenie zaworu serwo: W przypadku ogólnie słabej pracy maszyny, pomimo normalnego ciśnienia roboczego, warto dokładnie sprawdzić zawór serwo. Należy zdemontować jego części i sprawdzić kolor szpuli. Czarny kolor szpuli wskazuje na obecność nagromadzonego oleju lub zanieczyszczeń i może wymagać wymiany części. Należy również upewnić się, że szpula jest odpowiednio wyregulowana i nie łączy wlotu oleju B z wylotem C.
- Kontrola ciśnień pilotujących: Upewnij się, czy pilotowe zawory sterujące działają prawidłowo i czy do dwóch końców zaworu rozdzielczego nie dostaje się duża ilość oleju pilotującego, co mogłoby świadczyć o usterce.
