Przyczyny słabej hydrauliki w koparkach Komatsu PC160 i podobnych modelach

Słaba hydraulika w koparkach Komatsu, takich jak modele PC160, PC180 czy PC200, jest złożonym problemem, który może mieć wiele przyczyn - od uszkodzeń mechanicznych, poprzez problemy z układem sterowania, aż po niewłaściwą kondycję oleju hydraulicznego. Często objawy nasilają się po rozgrzaniu maszyny, co wskazuje na utratę lepkości oleju i zwiększone przecieki wewnętrzne. Poniższa analiza przedstawia najczęstsze przyczyny i metody diagnostyki problemów z układem hydraulicznym w tych maszynach.

Analiza problemów z siłownikami i ciśnieniem LS (na przykładzie Komatsu PC180 LC 7K)

Jednym z często zgłaszanych problemów jest brak prawidłowego działania siłowników roboczych przy jednoczesnym prawidłowym funkcjonowaniu jazdy i obrotu. W przypadku maszyny Komatsu PC180 LC 7K (numer seryjny K40090) zaobserwowano, że gdy maszyna jest zimna, brakuje ciśnienia LS (Load Sensing) z rozdzielacza na pompę podczas próby pracy problematycznymi siłownikami. Ciśnienie LS pojawia się dopiero podczas jazdy i obrotu, wzbudzając pompę. Dopiero po rozgrzaniu maszyny pojawiają się ruchy siłowników.

Potencjalne przyczyny i diagnostyka:

• Zawory ważące na rozdzielaczu: W jednym z przypadków zawory ważące zostały sprawdzone i okazały się sprawne - uszczelnienia były w porządku, tłoczki pracowały lekko, a sprężyny były całe. Niemniej jednak, uszkodzony zawór ważący może wpływać na pracę hydrauliki. Normalnie ciśnienie LS jest generowane z suwaka danego ruchu i poprzez zawór ważący przekazywane do pompy proporcjonalnie do kąta wychylenia manetki.
• Rozdzielacz główny: Podejrzewano, że problem może leżeć w rozdzielaczu, a bez schematów trudno jest określić ewentualne miejsce usterki. Dziwne jest to, że nie działają tylko siłowniki, co sugeruje wspólny punkt (poza obrotem i jazdą) magistrali LS.
• Zawór szokowy: W innym przypadku sugerowano sprawdzenie zaworu szokowego na silniku (prawdopodobnie chodzi o silnik hydrauliczny, np. jazdy lub obrotu), który może być przyczyną podobnych objawów. Warto sprawdzić, przy jakim ciśnieniu się otwiera.

Problemy z układem napędowym i obrotem w koparkach Komatsu PW160/PC160

Brak jazdy lub jej osłabienie w koparkach Komatsu PW160 (i podobnych modelach PC) zazwyczaj sprowadza się do kilku kluczowych przyczyn, często związanych ze sterowaniem lub działaniem blokad bezpieczeństwa.

Najczęstsze przyczyny "braku jazdy":

1. Przerwanie ciągu sterowania jazdą:
   • Uszkodzony przełącznik FNR (Forward-Neutral-Reverse) w joysticku lub pedale jazdy.
   • Przepalony bezpiecznik.
   • Brak napięcia 24 V na cewkach elektrozaworów jazdy/hamulca.
2. Blokady bezpieczeństwa:
   • Aktywowana dźwignia lock-out.
   • Czujnik fotela operatora.
   • Zablokowany hamulec postojowy.
   • Czujniki podpór lub lemiesza (muszą zostać zweryfikowane przez ECU jako "OK").
   • Pas bezpieczeństwa.
3. Niskie ciśnienie pilotowe: Zbyt niskie ciśnienie pilotowe (≈ 30 bar na porcie PP) może uniemożliwić prawidłowe działanie układu.
4. Awaria zaworu pump-merge/divider: Ten zawór łączy oba strumienie pompy do jazdy; przy braku zasilania pozostaje w pozycji "split," ograniczając przepływ.
5. Spadek głównego ciśnienia hydraulicznego: Ciśnienie główne P1/P2 powinno wynosić 350-380 bar przy pełnym obciążeniu.
6. Hamulec postojowy: Jest mokry, sprężynowo-dociskowy i zwalniany hydraulicznie. Ciśnienie odpuszczające wynosi 28-32 bar. Brak tego ciśnienia skutkuje zablokowaną jazdą i przegrzewaniem zwolnic. Sterownik aktywuje cewkę PB SOL (24 V PWM), podając ~35-40 bar na siłownik hamulca, aby go zwolnić.

Systematyczna diagnostyka problemów z jazdą:

Zawsze zaczynaj od odczytu kodów błędów, a następnie przejdź do kontroli elektryki, ciśnienia pilotowego i hydrauliki głównej.

1. Bezpieczeństwo: Maszyna na podpórkach, silnik na jałowym biegu. Praca pod ciśnieniem > 350 bar wymaga osłon i węży z certyfikatem EN 853/856. Samodzielna ingerencja w hamulec postojowy bez zablokowania maszyny może skutkować niekontrolowanym ruchem.
2. Odczyt kodów błędów: Rozpocznij od odczytu kodów błędów z wyświetlacza (przy włączonym zapłonie wciśnij jednocześnie "Menu" + "Escape" na 5 s). Typowe kody: E247 (PB SOL open) lub E020 (Travel A SOL open).
3. Kontrola elementów elektrycznych:
   • Sprawdź przełącznik FNR, dźwignię lock-out, bezpieczniki i przekaźniki.
   • Zmierz napięcie 24 V na cewkach Forward/Reverse/Brake (multimetr z igłami serwisowymi). Elektrozawory można "podmienić krzyżowo" (np. Forward ↔ Blade) - jeśli usterka "przeniesie się", winna jest cewka.
   • Sprawdź napięcie 60 Ω na linii CAN - zakłócenia mogą powodować brak komend travel.
   • Sporadyczne "zaniki" jazdy mogą być efektem wysokiej rezystancji masy - sprawdź główny punkt uziemienia na ramie.
4. Pomiary ciśnienia:
   • Ciśnienie pilotowe: \[ p_{\text{pilot}} \approx 30 \,\text{bar} \] (port PP, port "PPC TRAVEL"). Ciśnienie zwalniania hamulca - 30-45 bar po wciśnięciu przycisku PB.
   • Główne ciśnienie P1/P2: \[ p_{\text{main}} = 350 \text{-} 380 \,\text{bar} \] przy pełnym obciążeniu.
   • Test hamulca: manometr w porcie BR - ciśnienie zwalniania 30 bar.
   • Do pomiaru ciśnienia użyj szybkozłączy M16×2 z zaworem kulowym. Zawsze odpowietrz węże manometru przed przyłączeniem.
5. Testy hydrauliczne i mechaniczne:
   • Jeśli elektryka i pilot są w porządku, kontroluj zawór merge-divider i test przepływu pompy (≥ 240 l/min).
   • Sprawdź, czy koła obracają się ręcznie po mechanicznym odblokowaniu hamulca; brak ruchu oznacza uszkodzenie przekładni planetarnej. Rozgrzewanie piast po kilkunastu sekundach próby jazdy wskazuje na niezwalniony hamulec lub problem z łożyskiem.
   • Hydrostat działa jak "zamknięty obwód": pompa ⇄ silnik koła. Każde zaburzenie obciążenia (zacięty hamulec) podnosi ciśnienie do granicy zaworu relief (385 bar), a sterownik ogranicza przepływ, co operator odczytuje jako "brak jazdy".
6. Zaawansowane narzędzia diagnostyczne:
   • Serwis Komatsu od serii -10 wykorzystuje zdalny system telematyczny KOMTRAX (4G) - kody błędów i histogramy ciśnień dostępne online, co skraca diagnostykę.
   • Analiza oleju hydraulicznego (ferrografia, zawartość cząstek ≥ 4 µm) - wczesne wykrycie zużycia pompy i innych komponentów.
   • Termowizja zwolnic i osi - identyfikacja zablokowanego hamulca.
   • Analiza oscyloskopowa sygnału PWM cewek - wykrycie niestabilnego zasilania ECU.
7. Specyfika modeli i modernizacje:
   • Nowe serie PW160-11 stosują czujniki Halla zamiast potencjometrów w joystickach, eliminując typową usterkę FNR (dostępny retrofit od 2023 r.).
   • Wersje -6/-7/-8 różnią się pinologią FNR i schematem CAN - przed pomiarami pobierz właściwy manual.
   • W niskich temperaturach (< -10 °C) ECU czasowo ogranicza jazdę do osiągnięcia 25 °C oleju - nie mylić z awarią.
   • Zdarza się korozja we wtyczce obrotowego rozdzielacza (swing motor) powodująca zanik sygnału travel.
   • ECU odcina jazdę także przy Δp na filtrze > 1 bar - kontrolka filtra hydraulicznego.

Osłabienie maszyny i gaśnięcie silnika w Komatsu

Problem, gdzie maszyna słabnie i gaśnie po uruchomieniu funkcji hydraulicznej, może wskazywać na poważne obciążenie silnika lub problemy z jego zasilaniem. Jeśli serwis stwierdził problem z pompą hydrauliczną, ale fachowiec po demontażu uznał ją za sprawną, należy szukać innych przyczyn.

Możliwe przyczyny gaśnięcia i osłabienia:

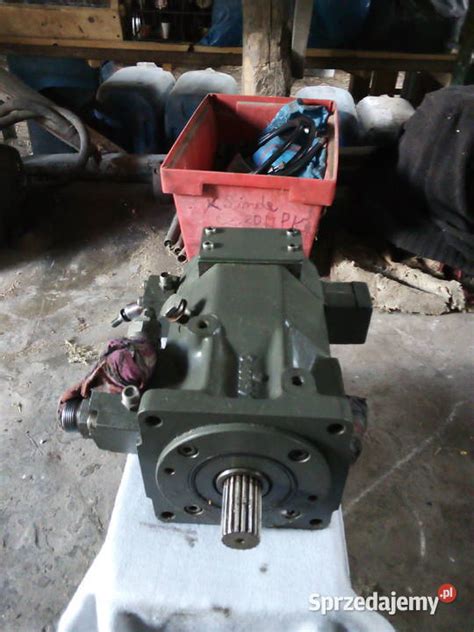

• Pompa hydrauliczna: Mimo wcześniejszej weryfikacji, wciąż może być problem z pompą, która pod obciążeniem nie utrzymuje parametrów lub powoduje nadmierne obciążenie silnika.
• Układ zasilania silnika:
  • Zatkane filtry paliwa.
  • Nieszczelne przewody paliwowe (zaciąganie powietrza).
  • Zatkany smok w zbiorniku paliwa.
  • Problem z pompą wtryskową.
  • Diagnoza: Wykonaj "kroplówkę" - podłącz baniak z paliwem bezpośrednio do pompy wtryskowej. Jeśli problem ustąpi, winny jest układ paliwowy maszyny.
• Wykipienie oleju hydraulicznego w mrozy: Jeśli po odpaleniu w mrozy wykipiał olej hydrauliczny, może to wskazywać na nadmierne ciśnienie w układzie spowodowane np. zablokowaniem zaworów, zbyt dużą lepkością oleju w niskiej temperaturze lub niedrożnością przewodów, co doprowadziło do uszkodzenia uszczelnień lub przecieków.

Szczegółowa analiza układu hydraulicznego Komatsu (na przykładzie PC200-6)

Koparka hydrauliczna Komatsu PC200-6 wykorzystuje dwupompowy, zmienny układ hydrauliczny z dwoma obwodami. Jedna pompa dostarcza olej do lewego skoku, wysięgnika i łyżki, a druga pompa zasila prawy skok, obrót i ramię. Zespół pompy głównej składa się z pompy głównej, zaworu PC i zaworu LS. W układzie hydraulicznym PC200-6 zastosowano zamknięty system wykrywania obciążenia CLS9.

Zasada sterowania wydatkiem pompy głównej (System CLS9):

Zawór LS jest zaworem wykrywającym obciążenie i sterującym przepływem. Jego działanie opiera się na różnicy ciśnień: ciśnienie pompy głównej (p) oraz ciśnienie wyjściowe zaworu roboczego (p_LS) określane przez jego otwarcie. Różnica ciśnień (△p_LS = p - p_LS) steruje wydatkiem pompy głównej. Ciśnienie zadane dla zaworu LS wynosi 2,2 MPa.

Proces pracy pompy głównej w zależności od zaworu LS:

1. Gdy główny zawór roboczy znajduje się w położeniu neutralnym: Końcówka A zaworu LS oddziałuje na ciśnienie pompy głównej (p), a końcówka B na ciśnienie wylotowe zaworu roboczego (p_LS), które jest zbliżone do ciśnienia spustowego. Różnica ciśnień △p_LS staje się większa, a zawór LS przesuwa się w prawo. Powoduje to, że duża wnęka serwotłoka komunikuje się z kanałem olejowym pompy głównej, a kąt wychylenia mechanizmu zmiennego przesuwa się w kierunku minimalnego przepływu pompy.
2. Gdy powierzchnia otwarcia głównego zaworu roboczego staje się większa: Różnica ciśnień △p_LS zmniejsza się. Ciśnienie p_LS i siła sprężyny tworzą połączoną siłę, co powoduje, że suwak LS przesuwa się w lewo, a duża wnęka serwotłoka łączy się ze spustem i powrotem oleju. Ze względu na różnicę w obszarze serwotłoka, przesuwa się on w prawo, powodując, że kąt wychylenia mechanizmu zmiennego porusza się w kierunku rosnącego przepływu.
3. Gdy △p_LS wzrośnie do 2,2 MPa: Zawór suwakowy LS znajduje się w położeniu środkowym. Ciśnienie w dużej wnęce serwotłoka jest dławione przez zawór LS (połowa ciśnienia pompy głównej), a serwotłok zatrzymuje się w tym położeniu, utrzymując kąt wychylenia mechanizmu zmiennego bez zmian.
4. Gdy △p_LS dalej rośnie i jest większe niż 2,2 MPa: Łączna siła ciśnienia p_LS i sprężyny jest mniejsza niż ciśnienie pompy głównej (p), a zawór LS przesuwa się w prawo, zwiększając ciśnienie wejściowe do wnęki tłoka siłownika i popychając serwotłok w prawo. Kąt wychylenia mechanizmu zmiennego przesuwa się w kierunku, w którym zmniejsza się przepływ.

Diagnostyka i rozwiązywanie problemów z osłabieniem po rozgrzaniu

Jednym z najczęstszych objawów problemów hydraulicznych jest stopniowe osłabienie działania maszyny wraz ze wzrostem temperatury oleju hydraulicznego. Dzieje się tak, ponieważ lepkość oleju spada, a wewnętrzne przecieki w układzie hydraulicznym zwiększają się. To sugeruje zużycie niektórych części lub zatkane rdzenie zaworów.

Krok po kroku diagnostyka i rozwiązanie problemu (na przykładzie PC200-6):

1. Pomiary ciśnienia:
   • Zamontuj manometry na pompie głównej i punktach pomiaru ciśnienia sterującego.
   • W stanie zimnej maszyny: ciśnienie pompy głównej powinno wynosić ok. 33 MPa, ciśnienie sterujące ok. 4 MPa.
   • Po rozgrzaniu (temperatura oleju ~70 °C): Jeśli ciśnienie główne spada (np. do 23 MPa), a ciśnienie sterujące pozostaje normalne (np. 4 MPa), wskazuje to na problem z ciśnieniem głównym.
   • Możliwa przyczyna: Zużyty stożkowy rdzeń zaworu redukcyjnego, który nie zamyka się szczelnie, prowadzi do niskiego ciśnienia wyjściowego zaworu redukcyjnego, a co za tym idzie, niedostatecznego otwarcia głównego zaworu sterującego i zbyt małego przepływu do urządzeń roboczych.
2. Główny zawór nadmiarowy: Zdemontuj i sprawdź główny zawór nadmiarowy, cewkę zaworu odciążającego i gniazdo zaworu. Szukaj naprężeń lub zużycia powodującego poważne przecieki.
3. Pompa hydrauliczna: Sprawdź szczelinę między korpusem cylindra pompy hydraulicznej a płytą rozprowadzającą olej lub korpusem cylindra a tłokiem. Zbyt duże zużycie lub odkształcenie może prowadzić do niskiej sprawności objętościowej pompy, szczególnie po rozgrzaniu. Jeśli pompa była niedawno remontowana i wymieniono kluczowe elementy (blok cylindrów, tłoki, płyta dystrybucji oleju, tarcza wahliwa), problem może leżeć gdzie indziej.
4. Siłownik hydrauliczny: Oceń osiadanie siłownika hydraulicznego urządzenia roboczego po rozgrzaniu. Jeśli mieści się w normalnym zakresie, wskazuje to na sprawność głównego zaworu sterującego.
5. Pomiary ciśnień w serwotłoku i kanale LS:
   • Zamontuj manometry w punkcie pomiaru ciśnienia na wylocie oleju pompy głównej (pp), w punkcie pomiaru ciśnienia w dużej wnęce serwotłoka (px) i w kanale olejowym LS (p_LS).
   • W stanie zimnym, przy przelewaniu drążka: ciśnienie pp jest prawie dwukrotnie większe niż px; ciśnienie p_LS jest prawie takie samo jak pp. Oznacza to normalne sterowanie przepływem pompy.
   • Wraz ze wzrostem temperatury: Różnica ciśnień między pp i p_LS stopniowo maleje, a różnica ciśnień między pp i px stopniowo rośnie. Gdy temperatura oleju hydraulicznego osiągnie ~70 °C, pp spada (np. do 23 MPa), różnica ciśnień między pp i px jest bliska zeru, a różnica ciśnień między pp i p_LS jest większa. Wskazuje to na zbyt wysokie ciśnienie px w dużej wnęce serwotłoka i niskie ciśnienie p_LS.

Wnioski z diagnostyki i ostateczne rozwiązanie:

Powyższa analiza często wskazuje, że główną przyczyną osłabienia jest niskie ciśnienie p_LS (ropy). Teoretycznie ciśnienie p_LS powinno być takie samo jak ciśnienie pompy głównej podczas przelewania drążka. Niskie ciśnienie p_LS pośrednio powoduje normalne otwarcie zaworu odciążającego, co uniemożliwia wytworzenie wysokiego ciśnienia w układzie, a ciśnienie główne spada.

Ostatecznie, przyczyną takiego stanu rzeczy może być przeciek wewnętrzny w rurociągu LS. Po zdemontowaniu i sprawdzeniu zaworu obejściowego LS, zaworu trójdrogowego LS i zaworu odciążającego, może okazać się, że główny zawór sterujący ma wewnętrzne przecieki. W jednym z przypadków stwierdzono, że szczelina między końcem wejściowym zaworu odciążającego LS a kanałem powrotnym oleju była zbyt duża z powodu długotrwałego zużycia, co powodowało wyciek oleju LS do kanału powrotnego. Po wymianie zużytego zaworu odciążającego, usterka została usunięta.

Kluczowe aspekty diagnostyki i bezpieczeństwa

Istnieje wiele powodów, dla których koparka może nie działać prawidłowo po rozgrzaniu. Choć usterki często koncentrują się na pompie hydraulicznej i głównym zaworze sterującym, problem może tkwić w dowolnym elemencie całego układu. Systematyczna diagnostyka - zaczynając od elektryki, przez ciśnienie pilotowe, hydraulikę główną, aż po mechanikę - pozwala w większości przypadków usunąć usterkę bez demontażu głównych podzespołów.

• Narzędzia diagnostyczne: Multimetr, szybkozłącza do pomiaru ciśnienia, dostęp do systemu KOMTRAX (jeśli dostępny) to podstawowe narzędzia.
• Bezpieczeństwo: Praca przy układach wysokociśnieniowych wymaga przestrzegania norm bezpieczeństwa (np. PN-EN ISO 4413). Naprawy w strefie ruchu publicznego podlegają Dyrektywie Maszynowej i przepisom UDT.
• Konserwacja predykcyjna: Regularna analiza próbek oleju hydraulicznego (czystość ISO 4406) pozwala wcześnie wykryć zużycie komponentów i zapobiec poważniejszym awariom.
