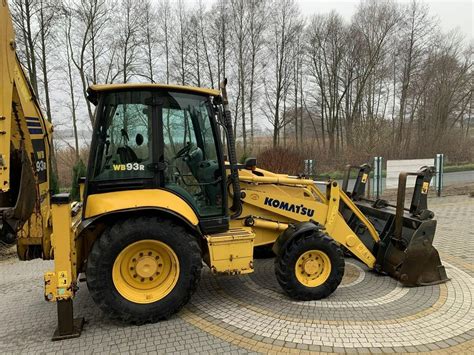

Właściciele i operatorzy koparko-ładowarek Komatsu WB93R mogą spotkać się z problemem, w którym napęd przedni pozostaje stale załączony, uniemożliwiając jego rozłączenie standardowymi metodami. Taka sytuacja, szczególnie uciążliwa podczas pracy, wymaga dokładnej diagnostyki, aby zidentyfikować i usunąć usterkę. Poniżej przedstawiamy analizę problemu, bazując na typowych krokach diagnostycznych, które wykluczają najczęstsze awarie.
Opis problemu: Ciągle załączony napęd przedni
Kluczowym objawem jest to, że cały czas załączony jest przedni napęd i nie idzie go rozłączyć guzikiem. Niezależnie od pozycji przełącznika (czy guzik jest na dole, czy na górze), przód pojazdu nadal "ciągnie". Problem jest zauważalny nawet na wyższych biegach, gdyż napęd ciągnie napęd na 4 biegu, a nie powinien, co wskazuje na nieprawidłowe działanie systemu załączania/rozłączania.
Dotychczasowe kroki diagnostyczne
W celu wykluczenia najprostszych przyczyn awarii, wykonano szereg czynności diagnostycznych:
- Sprawdzenie instalacji elektrycznej: Instalacja elektryczna została sprawdzona przez elektryka, co pozwoliło wykluczyć ją jako źródło problemu.
- Sprawdzenie elektrozaworu: Elektrozawór został sprawdzony i działa. Dodatkowo, szczegółowo zweryfikowano dopływ prądu: Przyjechał specjalista i sprawdzał miernikiem, czy prąd dochodzi do przełącznika napędu, a później do cewki na elektrozawór. Potwierdzono, że wszystkie elementy działają jak należy.
Po wykluczeniu problemów z instalacją elektryczną i samym elektrozaworem, który odpowiada za sterowanie napędem, należy szukać przyczyn w innych komponentach układu.
Potencjalne przyczyny usterki (po wykluczeniu elektryki i elektrozaworu)
Skoro elektryka i elektrozawór zostały wykluczone jako źródło problemu, zostają więc dwie możliwości (lub więcej), które skupiają się na mechanicznych i hydraulicznych aspektach działania napędu. Głównym podejrzanym staje się sam zawór jazdy (lub zawór sterujący napędem).
Budowa i funkcja zaworu sterującego napędem
Często pojawia się pytanie, czy zawór to tylko ten element na zewnątrz zamontowany, co na nim jest elektrozawór? W rzeczywistości, elektrozawór, czyli cewka elektryczna, jest jedynie częścią większego zespołu - zaworu sterującego hydraulicznie. Jest on odpowiedzialny za przesunięcie szpuli w głównym zaworze hydraulicznym. Ten główny zawór, poprzez zmianę przepływu oleju hydraulicznego, załącza lub rozłącza napęd przedni. Jeżeli elektrozawór działa prawidłowo (tj. cewka reaguje na prąd i przesuwa szpulę), problem może tkwić w samej mechanice głównego zaworu lub w jego otoczeniu hydraulicznym.
Możliwe usterki mechaniczne lub hydrauliczne w zaworze jazdy
Gdy elektrozawór i instalacja elektryczna są sprawne, a napęd nadal jest załączony, należy zwrócić uwagę na następujące aspekty zaworu jazdy:
- Zablokowanie szpuli zaworu: Szpula wewnątrz głównego zaworu hydraulicznego może ulec zablokowaniu w pozycji "załączonej" z powodu zanieczyszczeń w oleju hydraulicznym, uszkodzeń mechanicznych lub korozji. Mimo prawidłowego działania elektrozaworu, szpula nie wraca do pozycji neutralnej lub rozłączającej.
- Wadliwe uszczelnienia: Zużyte lub uszkodzone uszczelnienia w zaworze mogą prowadzić do przecieków wewnętrznych, co skutkuje niewłaściwym ciśnieniem i niemożnością prawidłowego rozłączenia napędu.
- Niewłaściwe ciśnienie hydrauliczne: Chociaż elektrozawór może działać, sam układ hydrauliczny może mieć problemy z utrzymaniem odpowiedniego ciśnienia lub jego skierowaniem, co wpływa na pracę zaworu. Warto sprawdzić ciśnienie w obwodzie sterującym.
- Uszkodzenie sprężyny powrotnej: Wiele zaworów hydraulicznych wykorzystuje sprężyny do powrotu szpuli do pozycji spoczynkowej. Jeśli sprężyna jest osłabiona lub uszkodzona, szpula może pozostać w pozycji aktywnej.
W przypadku podejrzenia mechanicznej awarii zaworu sterującego napędem, konieczna jest jego demontaż i szczegółowa inspekcja wewnętrznych komponentów, a w razie potrzeby regeneracja lub wymiana na nowy.
