Kombajn zbożowy jest podstawową maszyną w każdym gospodarstwie zajmującym się uprawą zbóż. Jego zastosowanie jest bardzo proste - pozwala na otrzymanie gotowych, wyczyszczonych z wszelkich zanieczyszczeń ziaren z rosnących zbóż. Maszyna ta łączy w sobie kilka ważnych funkcji: kosi, młóci, czyści i zbiera ziarno do zbiornika, a resztki pożniwne rozdrabnia i rozrzuca po polu. Dzięki temu jeden przejazd kombajnu zastępuje wiele godzin ciężkiej pracy, którą kiedyś trzeba było wykonać ręcznie lub kilkoma maszynami. Kombajn obniża koszty produkcji zboża, skraca czas poświęcany na jego zbieranie i oszczędza siły rolników.
Współczesne kombajny to nie tylko duże maszyny z mocnym silnikiem, ale także sprzęt naszpikowany elektroniką, który pomaga precyzyjnie i bezpiecznie zebrać plon, nawet na dużym areale. Stanowią one trzon nowoczesnej technologii żniw, umożliwiając przyspieszenie zbioru, redukcję strat oraz optymalizację pracy na dużych i średnich areałach. Dzięki nim możliwe jest szybkie zbieranie plonów, co pozwala na minimalizowanie wpływu niesprzyjających warunków pogodowych, zwiększając efektywność procesu oraz rentowność gospodarstwa.

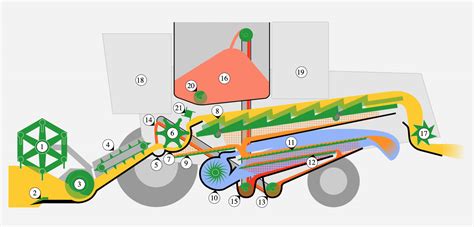

Budowa i Zasada Działania Kombajnu Zbożowego
Budowa kombajnu zbożowego jest złożona i składa się z wielu wyspecjalizowanych podzespołów, z których każdy pełni kluczową rolę w procesie zbioru. Kombajn składa się z kilku głównych zespołów, które współpracują ze sobą podczas żniw. Podstawę napędu stanowi wydajny silnik wysokoprężny o mocy od 200 do nawet 600 KM. Przeniesienie mocy odbywa się za pomocą przekładni mechanicznych i obwodowego układu pasów. Całą pracą maszyny steruje się z kabiny operatora, wyposażonej w nowoczesne systemy kontroli, wyświetlacze i klimatyzację - dla wygody i precyzji pracy.

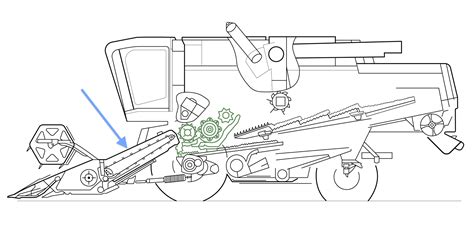

Zespół Żniwny: Podbieranie i Cięcie Łanu
Na samym przodzie kombajnu znajduje się zespół żniwny, który jest odpowiedzialny za ścinanie zboża i transportowanie go do wnętrza maszyny. Jest on usytuowany z przodu kombajnu i od dołu podparty za pomocą siłowników hydraulicznych, które umożliwiają jego podnoszenie i opuszczanie do pozycji roboczej lub transportowej.
Zespół żniwny składa się z zabudowanego metalowym korpusem zespołu tnącego, podajnika ślimakowo-palcowego oraz przenośnika pochyłego. Z przodu zespołu znajduje się nagarniacz, nazywany też motowidłami, który przymocowany jest do górnej części korpusu. Nagarniacz ma kształt pięciokąta i jego zadaniem jest delikatne pochylanie oraz podawanie zboża w kierunku zespołu tnącego, a także przesuwanie skoszonej masy roślinnej na podajnik ślimakowo-palcowy. Obejmuje również rozdzielacz łanu oraz podnośnik zboża wyległego. Skoszona masa trafia następnie na przenośnik pochyły, który transportuje ją do zespołu młócącego (młocarni).
Zespół Tnący
Zespół tnący składa się głównie z ruchomej listwy nożowej i nieruchomej belki palcowej. Do belki palcowej przymocowane są palce zespołu tnącego, które mają podłużny kształt, zwężający się ku przodowi i posiadają dodatkowe wycięcia. Zadaniem palców jest wchodzenie między ścinane rośliny i rozdzielanie ich na porcje. Do listwy nożowej przymocowane są nożyki, które wchodzą w wycięcia palców i służą do ścinania roślin. Pomiędzy listwą nożową a stalką znajduje się szczelina o szerokości od 0,3 do 0,8 milimetra, zapewniająca precyzję cięcia. Ważne elementy to także docisk, prowadnica listy nożowej oraz podkładka regulacyjna.
Zespół Młócący: Oddzielanie Ziarna
Po przejściu przez zespół żniwny, zboże trafia do zespołu młócącego, umieszczonego pomiędzy zespołem żniwnym a wytrząsaczami. Na wejściu do zespołu młócącego znajduje się chwytacz kamieni, nieduży zbiornik, do którego trafiają przypadkowo zebrane kamienie, chroniąc maszynę przed uszkodzeniem.
Zboże trafia na bęben młócący, który znajduje się za chwytaczem kamieni. Bęben w przekroju ma kształt ośmiokąta, a do jego krańców są przymocowane podłużne listwy. Pod bębnem młócącym znajduje się klepisko, stworzone z lekko wygiętych listew, które opasa bęben na pewnym odcinku jego obwodu. Między bębnem młócącym a klepiskiem znajduje się szczelina, nazywana szczeliną wlotową (o szerokości od 1,6 do 3,9 centymetra) na wejściu i szczeliną wylotową (o szerokości od 0,3 do 2,4 centymetra) na wyjściu. Szczelina wylotowa jest mniejsza od wlotowej.
W młocarni zboże trafia między bęben młócący a klepisko, gdzie pod wpływem siły odśrodkowej i szybkiego obrotu następuje rozcieranie i uderzanie kłosów. Dzięki temu ziarna zostają mechanicznie oderwane od osadek i plew. Proces ten jest dokładny i wydajny, ale wymaga precyzyjnych ustawień, by nie uszkodzić ziaren ani nie zwiększyć strat.
Powyżej szczeliny wylotowej znajduje się odrzutnik słomy, który w przekroju ma kształt kwadratu, a do jego krańców są przymocowane podłużne listwy. Masa roślinna z resztkami ziarna transportowana jest z bębna młócącego na odrzutnik słomy, który kieruje ją na początek wytrząsaczy. Czasami w kombajnach stosuje się system przenośników, w którym po ukończeniu całego procesu, kłosy ponownie transportuje się do bębna młócącego, aby z największą dokładnością wydobyć najczystsze ziarna.
Wytrząsacze: Separacja Ziarna i Słomy
Wytrząsacze znajdują się za zespołem młócącym i odpowiadają za odzyskanie niewymłóconych ziaren z masy roślinnej. Mają one kształt podłużnych rynien i składają się z kilku klawiszy. Klawisze wytrząsacza mają kształt długich koryt, zamkniętych od spodu dnem klawisza, które posiada otwór zasłonięty przykrywką. Zakończone są szufladką wysuwaną. Boczne ścianki klawiszy są powycinane i tworzą ostro zakończone grzebienie stałe. Dodatkowo, w pewnych odstępach, ścianki boczne klawiszy posiadają grzebienie dodatkowe. Wytrząsacze osadzane są na wałach wykorbionych, wykorzystując do tego ucha z łożyskami przymocowane do dna klawiszy.
Nad wytrząsacami umieszczony został separator, którego zadaniem jest odzyskiwanie pozostałego ziarna z przetartej masy roślinnej. Separator ma okrągły kształt, a od jego powierzchni odstają podłużne wałki. Jest on umieszczony mniej więcej w odległości dwóch trzecich długości wytrząsaczy od odrzutnika.
Zespół Czyszczący: Oczyszczanie Ziarna
Zespół czyszczący, usytuowany poniżej zespołu młócącego, odpowiada za ostateczne oczyszczenie ziarna. Na wejściu zespołu czyszczącego znajduje się podsiewacz, zbudowany z podłogi oraz przegrody podłużnej, na który trafiają ziarna wraz z ewentualnymi zanieczyszczeniami lub niedomłóconymi kłosami.
Ziarno z zanieczyszczeniami zsuwa się z podsiewacza na sito górne, a następnie na sito dolne. Niezmłócone kłosy trafiają na umieszczone za sitem górnym sito kłosowe z grzebieniem. Na początku zespołu czyszczącego, poniżej podsiewacza, znajduje się wentylator (wialnia). Generowany przez niego strumień powietrza obejmuje sita: górne, dolne oraz kłosowe. Zanieczyszczenia oraz lekkie siano wydmuchiwane są poza maszynę.
Po młóceniu ziarno jest przesiewane przez ruchome sita o różnych oczkach. Większe resztki słomy i plew zostają zatrzymane, a czyste ziarno przechodzi dalej. Jednocześnie wentylator wdmuchuje powietrze, które unosi lekkie zanieczyszczenia i plewy, wyrzucając je na zewnątrz kombajnu. Dzięki temu procesowi otrzymujemy dobrze oczyszczone i gotowe do dalszego transportu ziarno.
System Przenośników: Transport Ziarna i Resztek
Po oddzieleniu ziarna od resztek roślinnych, jego dalszy transport w kombajnie odbywa się za pomocą zintegrowanego systemu przenośników, ślimaków i elewatorów. Oczyszczone ziarna spadają na podłogę zsypową, a następnie na przenośnik ziarnowy, który transportuje je do zbiornika ziarna. Niezmłócone kłosy, przesiane przez sito kłosowe, wracają do przenośnika kłosowego i ponownie do zespołu młócącego.
Na początku ziarno trafia do ślimaków transportowych, które przesuwają je poziomo w stronę pionowego podajnika - elewatora zbożowego. Elewator zbożowy to rodzaj przenośnika kubełkowego, w którym małe kubki przymocowane do pasa lub łańcucha unoszą ziarno w górę, a następnie przesypują je w odpowiednie miejsce. Skuteczne działanie całego systemu transportowego ma bezpośredni wpływ na wydajność kombajnu - zbyt wolny przepływ ziarna może powodować zatory i ograniczać przepustowość maszyny. Dlatego konstrukcja i jakość tych elementów mają kluczowe znaczenie dla sprawnego zbioru. Końcowym etapem jest opróżnianie zbiornika za pomocą ślimaka wyładunkowego i rury rozładowczej.
Rodzaje Sit w Kombajnie Zbożowym
Sita w kombajnie zbożowym pełnią podstawową funkcję: oddzielają ziarno od plew, zanieczyszczeń, resztek słomy i niedomłóconych kłosów. Ich zadaniem jest zapewnienie jak najwyższej czystości zebranego plonu przy minimalnych stratach ziarna. Odpowiednio dobrane i wyregulowane sita umożliwiają efektywne czyszczenie różnorodnych roślin uprawnych.
Sita Otworowe (Blaszkowe)
To najstarszy i najprostszy typ sit, zbudowany z blachy z otworami (okrągłymi lub podłużnymi) o określonej średnicy. Zapewniają dokładne oczyszczanie i są mniej podatne na zapychanie, szczególnie przy wilgotnym plonie. Ich wadą jest konieczność posiadania sit dopasowanych do konkretnych nasion oraz niższa wydajność przesiewania. Mogą być wyposażone w dodatkowe elementy, np. łańcuszki do mechanicznego czyszczenia powierzchni.
Sita Żaluzjowe (Lamelkowe)
Zbudowane są z ruchomych lamelek osadzonych na drutach, które można regulować, zmieniając kąt ich otwarcia. Zapewniają dużą uniwersalność, umożliwiając zbiór różnych gatunków roślin przy odpowiednim ustawieniu. Występują w różnych wariantach, m.in.:
- Sita ze szczeliną do ziarna: Ogólnego zastosowania.
- Sita Closza: Uniwersalne, radzą sobie z rzepakiem i kukurydzą.
- Sita kukurydziane: Specjalnie przystosowane do trudnych warunków, z mocno wyciętymi lamelkami zapobiegającymi zapychaniu.
- Sita LDW (Lamele Dużej Wydajności): Nowoczesne rozwiązanie do trudnych warunków pracy i obfitych plonów.
Wszystkie rodzaje sit mogą być stosowane jako sita górne i dolne. Odpowiedni dobór i ustawienie sit ma bezpośredni wpływ na jakość czyszczenia ziarna, ograniczenie strat i ogólną wydajność pracy maszyny.
Dobór Sit do Roślin
Dobór odpowiednich sit jest kluczowy dla efektywnego zbioru różnych gatunków roślin:
- Podstawowe zboża (pszenica, jęczmień, pszenżyto, owies): Mogą być zbierane przy użyciu sit otworowych lub żaluzjowych.
- Rośliny drobnonasienne (facelia, tymianek, trawy nasienne, gryka, koniczyna): Wymagają drobniejszych otworów w sitach, aby zapobiec ich wypadaniu.
- Rośliny oleiste (rzepak, wiesiołek, słonecznik): Często zbierane przy użyciu sit żaluzjowych, które lepiej radzą sobie z ich specyficzną budową.
- Rośliny strączkowe (soja, fasola, groch, łubin): Wymagają specyficznych ustawień sit ze względu na wielkość i kształt nasion.
- Kukurydza: Ze względu na grube łodygi i potencjalną wilgotność, często wymaga specjalnych sit kukurydzianych lub LDW, które zapobiegają zapychaniu.
Konserwacja i Wymiana Sit
Regularna konserwacja sit jest niezbędna dla zapewnienia ich długiej żywotności i optymalnej pracy. Po zakończeniu sezonu żniwnego zaleca się wyjąć sita i oczyścić je z wszelkich zanieczyszczeń. Przed kolejnym sezonem należy je umyć, sprawdzić pod kątem oznak korozji i ewentualnych uszkodzeń, takich jak luźne lamelki czy połamane druty. Zaleca się zgrzewanie lamelek, ponieważ spawanie może osłabić materiał. Należy również zwrócić uwagę na stan drutów mocujących lamelki, które mogą ulegać wytarciu.
Obróbka Słomy: Rozdrabnianie i Rozrzucanie
Po oddzieleniu ziarna od resztek roślinnych, słoma trafia do sieczkarni, gdzie jest rozdrabniana na mniejsze fragmenty. Jeśli rolnik nie potrzebuje słomy w całości, można zakupić kombajn z rozdrabniaczem słomy, który zamienia ją w naturalny, organiczny nawóz i rozrzuca za sobą na polu. Rozdrabniacze słomy odpowiadają za jej dokładne cięcie i jednoczesne wyrzucanie na powierzchnię pola w sposób równomierny.
Ten proces jest kluczowy, ponieważ dobrze rozdrobniona i rozrzucona słoma sprzyja szybkiemu rozkładowi resztek pożniwnych, co wpływa korzystnie na strukturę gleby i ułatwia kolejne zabiegi agrotechniczne, takie jak orka czy uprawa. Dzięki sprawnemu działaniu rozdrabniaczy słomy, resztki roślinne nie tworzą zbitych warstw, które mogłyby hamować wzrost nowej roślinności. Dodatkowo w kombajnie znajduje się rozrzutnik plew.
Układy Napędowe i Hydrauliczne
Podzespoły kombajnu zbożowego są napędzane głównie przez silnik spalinowy, który stanowi główne źródło energii maszyny. Napęd z silnika przekazywany jest dalej za pomocą pasów klinowych, wałów przegubowych oraz przekładni, w tym skrzyni biegów. Równocześnie silnik zasila pompy hydrauliczne, które sterują pracą takich elementów jak nagarniacz, heder czy układ kierowniczy. Cały system musi działać synchronizowane, aby zapewnić płynną i bezpieczną pracę wszystkich zespołów - od cięcia, przez młócenie i czyszczenie, aż po rozładunek ziarna. Sprawność układu napędowego i hydraulicznego ma bezpośredni wpływ na wydajność i niezawodność kombajnu podczas żniw.
Kabina Operatora i Sterowanie
Nowoczesna kabina operatora kombajnu to centrum sterowania całym procesem zbioru. Znajdują się w niej panele sterujące, ekrany dotykowe i czujniki, które na bieżąco informują o pracy wszystkich podzespołów - od strat ziarna po wydajność młócenia. Operator może regulować ustawienia maszyny bez wychodzenia z kabiny, co znacznie zwiększa precyzję i efektywność pracy.
Dla wygody rolnika kabina wyposażona jest także w fotel amortyzowany, klimatyzację, ogrzewanie oraz systemy tłumienia hałasu i wibracji. Dzięki temu możliwa jest wielogodzinna praca w komfortowych warunkach, nawet przy trudnej pogodzie i dużym zapyleniu pola. Ergonomia i automatyzacja obsługi znacznie ograniczają zmęczenie i pozwalają w pełni skupić się na wydajnym zbiorze. W niektórych modelach kombajnów (np. Bizon) ostatnie modele były wyposażone w komputer pokładowy i joystick, który ułatwiał zmianę parametrów pracy, a także możliwość instalacji klimatyzacji.
Technologie Wspierające Zbiór
Współczesne kombajny do zboża coraz częściej wyposażane są w systemy GPS oraz technologię telemetrii, które znacząco zwiększają precyzję i efektywność pracy. Dzięki GPS możliwe jest prowadzenie równoległe, co pozwala na dokładne pokrycie całej powierzchni pola bez pomijania ani dublowania przejazdów. To oszczędność paliwa, czasu i mniejsze zużycie maszyny. Z kolei telemetria umożliwia zdalne monitorowanie parametrów pracy kombajnu w czasie rzeczywistym - m.in. zużycia paliwa, strat ziarna czy wydajności zbioru. Systemy mapowania plonów pozwalają rolnikowi analizować, które części pola dają najlepsze wyniki, co z kolei wspiera podejmowanie trafnych decyzji w kolejnych sezonach. Nowoczesne technologie to dziś nie luksus, a narzędzie do maksymalizacji zysków i optymalizacji pracy.
Eksploatacja i Konserwacja Kombajnu
Podczas intensywnej pracy w żniwa wiele części eksploatacyjnych kombajnu ulega naturalnemu zużyciu i wymaga regularnej kontroli. Do najważniejszych należą: lemiesze i nożyki w zespole tnącym, które odpowiadają za precyzyjne cięcie łanu - stępione mogą powodować straty i nierówny zbiór. Pasy klinowe, łożyska i elementy przeniesienia napędu także zużywają się z czasem, co może prowadzić do poślizgów lub awarii. Warto też regularnie sprawdzać stan sit i wentylatora w układzie czyszczącym, a także noży w sieczkarni, które powinny być ostre i dobrze wyważone. Zaniedbanie tych podzespołów może wpłynąć na jakość zbioru oraz zwiększyć ryzyko przestoju w najważniejszym okresie.
Najczęstsze Awarie i Zapobieganie
Żniwa to czas wzmożonej pracy, a każda awaria kombajnu może oznaczać cenne straty. Poniżej przedstawiamy najczęstsze przyczyny usterek oraz praktyczne sposoby ich unikania:
- Zatarcie łożysk i przegrzanie podzespołów: Regularnie smaruj punkty łożyskowe i kontroluj temperaturę pracy elementów roboczych.
- Zapychanie się młocarni lub układu transportowego: Nie przekraczaj wydajności maszyny, obserwuj przepływ masy i dostosuj prędkość jazdy do warunków polowych.
- Zużycie pasów klinowych i łańcuchów napędowych: Sprawdzaj ich napięcie, stan techniczny i wymieniaj na czas, zanim dojdzie do zerwania.
- Stępione noże w listwie tnącej i sieczkarni: W sezonie żniwnym kontroluj ostrość i wymieniaj uszkodzone elementy tnące.
- Zaniedbanie filtrów powietrza i paliwa: Regularnie czyść i wymieniaj filtry - to prosty sposób na uniknięcie spadku mocy i awarii silnika.
- Problemy z elektroniką lub czujnikami: Przed sezonem sprawdź wszystkie połączenia, przewody i systemy sterowania - lepiej zapobiegać niż naprawiać w polu.
Dobrze przeprowadzony przegląd techniczny przed żniwami oraz codzienna kontrola kluczowych elementów to najlepsza ochrona przed awarią. Warto też mieć pod ręką podstawowe części do kombajnu zbożowego, by szybko zareagować w razie potrzeby.
Przykłady Kombajnów: Bizon
Najpopularniejszym kombajnem w Polsce był oczywiście Bizon, produkowany przez Fabrykę Maszyn Żniwnych w Płocku na przestrzeni lat 1970-2004. Jego nazwa pochodziła od parametrów - szerokości zespołu żniwnego, młócącego i zbiornika oraz mocy silnika. Niestety, po wejściu Polski do Unii Europejskiej, zaprzestano jego produkcji ze względu na niespełnianie norm i wymagań - konstrukcja była przestarzała, a poziomy hałasu, drgań i wydalanych spalin były znacznie przekraczane.
Najpopularniejszym modelem był Bizon Rekord Z 058, który przeznaczony był do zbioru wszystkich podstawowych zbóż, słonecznika, ryżu, traw, kukurydzy, rzepaku czy koniczyny. Jego kabina była przestronna, bardzo dobrze wyciszona, a duża powierzchnia szyby pozwalała na wygodne doglądanie pracy zespołu żniwnego. Ostatnie modele były wyposażone w komputer pokładowy i joystick, który ułatwiał zmianę parametrów pracy. Możliwa była również instalacja klimatyzacji, która znacznie pomagała w pracy przy wysokich temperaturach. Aby transportować kombajn drogami publicznymi, do zakupionej maszyny dodawano specjalny wózek na zespół żniwny.
Wspominając o nowoczesnych rozwiązaniach, warto podkreślić, że kombajny takie jak Claas Lexion (seria 700) zastosowały innowacyjne silniki Mercedes-Benz spełniające najnowsze normy emisji spalin, a także elektrohydrauliczny napęd jezdny, który zwiększa prędkość przy przemieszczaniu się na drogach, co jest przykładem ciągłego rozwoju konstrukcji kombajnów.
