Układ włączający obciążenie po pojawieniu się ładowania z alternatora

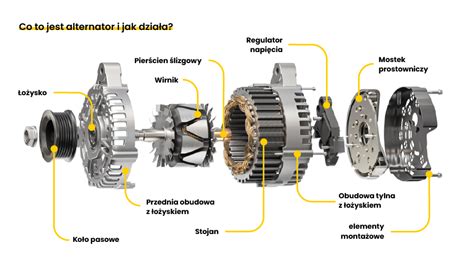

W wielu aplikacjach, szczególnie tych poza standardową instalacją samochodową, istnieje potrzeba kontrolowanego włączania obciążenia dopiero po tym, jak alternator zacznie generować napięcie ładowania. Taka sytuacja często ma miejsce w systemach, gdzie alternator wzbudza się samoczynnie i nie ma stałego podłączenia do akumulatora lub zewnętrznego wzbudzenia.

Wyzwania związane z detekcją i sterowaniem ładowaniem

Kluczowym elementem w projektowaniu takiego układu jest precyzyjne i niezawodne wykrycie momentu, w którym alternator zaczyna ładować. Nieodpowiednie rozwiązania mogą prowadzić do niestabilnego działania, uszkodzenia elementów lub niepełnego wzbudzenia alternatora pod zbyt wczesnym obciążeniem.

Problemy z prostymi rozwiązaniami

Początkowe próby zastosowania prostych tranzystorów MOSFET do bezpośredniego włączania obciążenia, szczególnie w systemach 24 V (a nawet 28-30 V podczas ładowania), napotykają na szereg problemów:

• Niska odporność na napięcia bramki: Mało który MOSFET wytrzyma 24 V na bramce, a co dopiero 28-30 V napięcia ładowania.
• Charakterystyka liniowa: Układ z bezpośrednim sterowaniem MOSFET-em może działać liniowo, co prowadzi do nadmiernego rozpraszania mocy i nagrzewania się tranzystora, szczególnie przy znacznym obciążeniu.
• Brak zabezpieczeń: Układ nie jest zabezpieczony przeciw szpilkom i wahaniom napięcia, które są powszechne w instalacjach elektrycznych, nawet tych poza samochodowymi.

Dodatkowo, w sytuacji gdy alternator wzbudza się sam, niezalecane jest podłączanie obwodów wyjściowych pod niewielkim nawet obciążeniem (np. rzędu 2 A), ponieważ może to uniemożliwić jego prawidłowe wzbudzenie.

Proponowane rozwiązania i modyfikacje układu

Aby układ działał niezawodnie i był odporny na zakłócenia, należy zastosować bardziej zaawansowane metody detekcji napięcia i sterowania obciążeniem. Powinien on działać na zasadzie on/off.

Zastosowanie przekaźników

Jednym z proponowanych, sprawdzonych rozwiązań jest użycie przekaźnika samochodowego. Chociaż początkowo użytkownik odrzucił tę opcję, jest ona często rekomendowana ze względu na swoją prostotę i odporność na zakłócenia. Alternatywnie, w czasach prądnic (zamiast alternatorów), stosowano przekaźniki z dwiema cewkami: napięciową i prądową, co pozwalało na bardziej złożone sterowanie.

Układy progowe z detekcją napięcia

Do precyzyjnego wykrywania napięcia ładowania i załączania obciążenia można wykorzystać:

• TL431: Jest to precyzyjne źródło napięcia odniesienia z programowalnym wzmacniaczem błędu. Może ono wykrywać poziom napięcia i załączać MOSFET lub przekaźnik. Układ z TL431, dwoma rezystorami (dzielnik napięcia) i diodą przy przekaźniku może precyzyjnie reagować na przekroczenie określonego progu napięcia (np. 14V). Można nim wysterować przekaźnik 12-woltowy, jeśli prąd jego cewki nie przekracza 100 mA.
• Komparatory i przerzutniki Schmitta: Inne scalone przerzutniki i komparatory mogą być użyte do wykrywania poziomu napięcia. Wymagałoby to zasilania przerzutnika obniżonym i stabilizowanym napięciem.
• Gotowe układy do jazdy dziennej: Dostępne są gotowe moduły, standardowo nastawione na próg około 13,5 V. Można w nich zmienić dzielnik napięcia, aby uzyskać pożądany próg załączania.
• Włącznik samoczynny: Można zastosować włącznik samoczynny z samochodowego regulatora napięcia prądnicy lub z kombajnu Bizon.

Niezależnie od wybranego rozwiązania, układ progowy powinien załączać przekaźnik (elektromagnetyczny lub tranzystorowy) zasilający odbiorniki.

Zabezpieczenia i stabilizacja

Aby układ był odporny na zakłócenia i szpilki napięcia, należy zastosować:

• Kondensatory filtrujące: W okolicy diody Zenera (jeśli jest stosowana) i tranzystora sterującego, w celu wygładzenia napięcia.
• Transile: Mogą chronić tranzystor (np. MOSFET) przed przebiciem przez szpilki napięcia.

Detekcja prądu

Alternatywną metodą detekcji jest wykrywanie prądu ładowania. Można to zrealizować za pomocą:

• Hallotronu: Czujnik Halla może wykrywać przepływ prądu.
• Kontaktronu: Wymaga to przepuszczenia prądu ładowania przez kilka lub kilkanaście zwojów nawiniętych na kontaktronie (odpowiednio grubym drutem). Kontaktron załącza się, gdy iloczyn liczby zwojów i prądu przekroczy pewną wartość. Ważne jest, aby prąd płynął tylko przy ładowaniu, a nie przy rozładowaniu.

Integracja z innymi elementami systemu

W przypadku, gdy następnym członem za alternatorem jest przetwornica 24 V/12 V, ponieważ cała reszta układu jest zasilana napięciem 12 V, warto sprawdzić, czy przetwornica nie ma wejścia do sterowania, co mogłoby uprościć cały system.

Diagnostyka problemów z ładowaniem

W przypadku problemów z ładowaniem, niezależnie od typu alternatora (szczególnie w pojazdach typu Vivaro z 2010 roku, gdzie stosuje się alternatory), warto zwrócić uwagę na następujące objawy i metody diagnostyki:

Najczęstsze objawy braku ładowania

• Kontrolka ładowania świeci stale lub żarzy się po odpaleniu.
• Napięcie na akumulatorze po odpaleniu nadal wynosi około 12,2-12,6 V i nie rośnie.
• Po włączeniu świateł napięcie spada, a rozrusznik kręci coraz słabiej.
• Po kilku uruchomieniach akumulator jest rozładowany.

Prawidłowe napięcie ładowania

Po odpaleniu silnika, napięcie na akumulatorze powinno wzrosnąć do około 14 V.

Szybka diagnoza

• Jeśli napięcie po uruchomieniu silnika nadal wynosi około 12,5 V, świadczy to o braku ładowania (problem ze wzbudzeniem, regulatorem, alternatorem lub kablem B+).
• Jeśli napięcie wynosi około 14 V, ale spada mocno pod obciążeniem, wskazuje to na słaby alternator lub duże spadki na kablach/masie.
• Żarząca się kontrolka często oznacza problemy z masą, połączeniami, diodami, regulatorem lub wzbudzeniem.

Słaba masa (spadek napięcia > 0,2-0,3 V) może imitować uszkodzony alternator, dlatego należy regularnie czyścić połączenia i sprawdzać przewody masowe.
