Kompaktor Walcowy i Tabletki Matrycowe: Kompleksowy Przewodnik

W przemyśle farmaceutycznym produkcja tabletek i kapsułek jest procesem wieloetapowym, wymagającym precyzyjnych technologii. Wśród nich szczególne miejsce zajmują kompaktory walcowe (zwane również zagęszczarkami, prasami rolkowymi lub brykieciarkami) oraz technologia tabletek matrycowych, które umożliwiają efektywną i kontrolowaną produkcję leków. Ten przewodnik ma na celu przedstawienie kluczowych informacji dotyczących kompaktora walcowego, jego zastosowań, zalet, wad, budowy, a także szczegółów dotyczących tabletek matrycowych i ich wytwarzania.

Czym jest kompaktor walcowy?

Kompaktor walcowy to maszyna stosowana w przemyśle farmaceutycznym do aglomeracji (zbrylania) proszku zawierającego składniki aktywne, w celu utworzenia granulek. Proces ten odbywa się pod intensywną siłą, co prowadzi do powstawania granulek. Dalsze przetwarzanie tych granulek, na przykład przez prasowanie, pozwala na wytwarzanie tabletek lub wypełnianie kapsułek. Kompaktor walcowy odgrywa zatem kluczową rolę w produkcji większości tabletek i kapsułek.

Zastosowania kompaktora walcowego w przemyśle farmaceutycznym

Kompaktory walcowe znajdują zastosowanie w wielu obszarach produkcji farmaceutycznej:

• Granulacja suchych ekstraktów ziołowych: Ze względu na higroskopijny charakter wielu ekstraktów ziołowych (zawierających cukry i kwasy organiczne), granulacja walcowa jest odpowiednim krokiem do uzyskania właściwych właściwości kompresji przed tabletkowaniem.
• Produkcja bezpośrednio ściśliwych środków wiążących: Kompaktory walcowe są niezbędne do wytwarzania środków wiążących o dobrej zagęszczalności i płynności.
• Zagęszczanie i formułowanie leków: Pozwalają na przekształcanie leków o niespójnych właściwościach masowych lub w postaci drobnego proszku w formy nadające się do spożycia.
• Produkcja leków wrażliwych na wilgoć: Ponieważ proces granulacji na sucho nie wymaga stosowania wilgoci, kompaktory walcowe są idealne do produkcji leków wrażliwych na wodę, takich jak aspiryna czy niektóre witaminy.

Zalety kompaktora walcowego

Stosowanie kompaktora walcowego w przemyśle farmaceutycznym wiąże się z szeregiem korzyści:

• Ekonomiczność: Kompaktor walcowy jest rozwiązaniem relatywnie tanim w eksploatacji, ponieważ pozwala na stosowanie granulacji na sucho, eliminując procesy zwilżania, suszenia i mieszania, co przekłada się na oszczędność energii elektrycznej.
• Wariacja produktu: Umożliwia wytwarzanie produktów o różnych rozmiarach i gęstościach nasypowych, zwiększając produktywność i elastyczność produkcji.
• Łatwa procedura czyszczenia: Unikalny system wymiany walców ułatwia szybkie i skuteczne czyszczenie, co jest kluczowe dla zapewnienia jakości i bezpieczeństwa produktów.
• Niskie koszty inwestycji: Większość kompaktów walcowych charakteryzuje się przystępną ceną zakupu, a dostępność wielu modeli pozwala na dopasowanie do specyficznych potrzeb.
• Przyjazny dla środowiska: Maszyna zmniejsza obciążenie pyłem, wielkość opakowania produktu i zanieczyszczenie środowiska. Proces granulacji jest przyjazny dla środowiska, nie wymaga dodawania środka wiążącego, co czyni go ekonomicznym i wolnym od zanieczyszczeń.

Wady sprzętu do walcowania walców

Pomimo licznych zalet, kompaktory walcowe mają pewne ograniczenia:

• Utrata zdolności do ponownego przerobu: Granulki mogą wykazywać gorszą wytrzymałość na rozciąganie, co może prowadzić do ich osłabienia podczas pakowania. Aby temu zapobiec, należy stosować mniejsze siły i produkować granulki o niewielkich rozmiarach.
• Proszek niezmieszany: Proces granulacji na sucho nie wymaga użycia cieczy, co może prowadzić do tworzenia się niezmieszanego proszku, szczególnie w przypadku niektórych tabletek.
• Wysokie rachunki za energię: Kompaktory walcowe zużywają znaczną ilość energii elektrycznej.
• Nagromadzenie ładunków statycznych: Brak cieczy w procesie może prowadzić do gromadzenia się ładunków statycznych, co stwarza ryzyko iskrzenia i zapłonu maszyny. Właściwa konserwacja jest niezbędna.

Rodzaje walców farmaceutycznych do suchej granulacji

Istnieją dwie główne odmiany kompaktów walcowych:

• Kompaktor walcowy o stałej szczelinie: W tym typie objętość proszku przepływającego do strefy zagęszczania między walcami jest niespójna, co wymaga stosowania zmiennych sił na złożu proszku i prowadzi do wahań grubości taśmy oraz różnic we właściwościach granulek.
• Kompaktor z ruchomą szczeliną: Odległość szczeliny między walcami zmienia się w zależności od objętości proszku. Zapewnia to konsekwentne przyłożenie siły i jednolitą wstęgę, co skutkuje granulkami o podobnych właściwościach.

Konfiguracje rolek

Konfiguracja rolek ma kluczowe znaczenie dla wydajności maszyny. Dostępne są trzy typy walców:

• Płaskie rolki
• Rolki w kształcie stempla
• Rolki z kieszeniami

Należy zwrócić uwagę na kierunkowy przepływ i prędkość rolek - muszą być zgodne z przepływem proszków, a rolki powinny obracać się w kierunku przeciwnym do ruchu wskazówek zegara.

Czynniki wpływające na proces zagęszczania walcowego

Na ostateczny produkt kompaktora walcowego wpływa wiele zmiennych:

1. Prędkość rzutu: Prędkość walca walca jest pośrednio związana z czasem zagęszczania. Należy ją dostosować do prędkości podawania i przepływu proszku, aby uniknąć niewłaściwego zagęszczenia.
2. Prędkość podawania (ślimaka): Optymalna prędkość ślimaka zależy od przepływu proszku, szczeliny rolki i prędkości rolki. Zbyt niska prędkość prowadzi do słabej wstęgi, zbyt wysoka do pękania lub topienia cząstek.
3. Konstrukcja kompaktora walcowego: Wybór konstrukcji (typy rolek, rodzaj podajnika ślimakowego) wpływa na działanie maszyny.
4. Ciśnienie zagęszczania: Optymalne ciśnienie jest kluczowe do zagęszczenia i związania luźnego proszku. Zbyt wysokie ciśnienie może prowadzić do zerwania wstęgi, wysokiej kruchości tabletki i niskiego poziomu ograniczenia.
5. Rodzaj materiału: Właściwości materiału, takie jak płynność i spójność, decydują o prędkości wałka i ślimaka, a także o wielkości i jakości granulek.

Części kompaktora walcowego dla przemysłu farmaceutycznego

Kompaktor walcowy składa się z kilku kluczowych elementów:

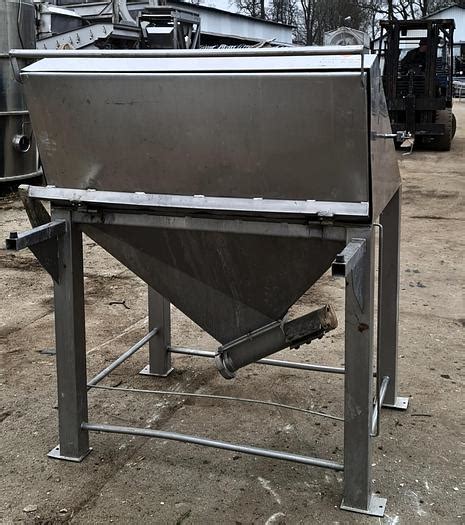

• Lej zasypowy: Najwyższa część maszyny, służąca do wprowadzania materiałów do granulacji. Ramiona wirników wspomagają przepływ materiału.

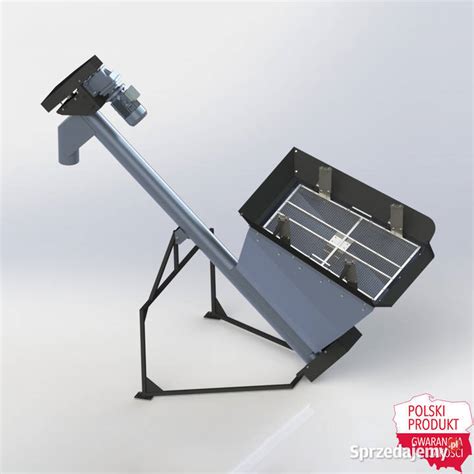

• Podajnik ślimakowy: Znajduje się pod lejem, odpowiada za transport proszku do walców. Istnieją trzy główne typy:
  • Pionowy podajnik ślimakowy: Zwiększa wstępne zagęszczenie i odpowietrzanie proszku, odpowiedni do gęstego, sypkiego proszku. Może powodować nierównomierny rozkład i ma ograniczenia dla proszków delikatnych.
  • Pochyły podajnik ślimakowy: Możliwość regulacji podczas pracy, odpowiedni dla proszków o różnych właściwościach. Nie zapewnia wstępnego prasowania ani odpowietrzania.
  • Poziomy podajnik ślimakowy: Dobra zdolność mieszania, odpowiedni dla lekkiego, płynnego proszku o dużej objętości. Zapewnia równomierne rozprowadzenie proszku, ale może prowadzić do wycieków.
• Rolki: Odpowiadają za zagęszczanie proszku w obszarze szczelin. Dostępne są rolki płaskie, w kształcie stempla i z kieszeniami, każdy do określonego celu.

Tabletki matrycowe: mechanizmy uwalniania i metody wytwarzania

Tabletki matrycowe są kluczowe w leczeniu chorób przewlekłych, gdzie niezbędne jest utrzymanie stałego poziomu substancji aktywnej w osoczu przez długi czas, szczególnie w nocy.

Mechanizmy uwalniania substancji czynnej

Istnieją dwa możliwe mechanizmy uwalniania substancji czynnej z tabletki matrycowej:

• Dla substancji czynnej dobrze rozpuszczalnej w wodzie, profil uwalniania jest napędzany dyfuzją przez warstwę lepkiego hydrożelu.
• Dla substancji czynnych słabo rozpuszczalnych, wpływ lepkości HPMC jest silniejszy, a zwiększenie ilości HPMC w preparacie zmniejsza szybkość uwalniania.

Kluczowe cechy jakościowe HPMC w tabletce matrycowej

Do najważniejszych cech HPMC (hydroksypropylometylocelulozy) w tabletce matrycowej należą:

• Jakość HPMC 2208
• Powtarzalność między partiami
• Rodzaj i wielkość cząstek

Stosowanie innych substancji pomocniczych, takich jak wypełniacze (np. laktoza) również wpływa na profil uwalniania.

Sposoby wytwarzania tabletek matrycowych

Tabletki matrycowe można wytwarzać na kilka sposobów:

1. Kompresja bezpośrednia
2. Po granulacji na mokro
3. Po granulacji na sucho (np. z użyciem kompaktora walcowego)

Badania wykazały, że zawartość hypromelozy 2208 SR (np. METOLOSE® 90SH-4000SR, Shin-Etsu) jest kluczowa. Zwiększenie jej do 20% prowadzi do łatwiejszego tworzenia żelu w obrębie matrycy, a uwalnianie substancji czynnej staje się bardziej powtarzalne i niezależne od metody wytwarzania. W przypadku niższej zawartości (np. 10%) profil uwalniania może się różnić w zależności od metody.

Granulacja na sucho: rozwój i zalety

Granulacja na sucho to nowoczesny proces, który stanowi alternatywę dla tradycyjnej granulacji na mokro. Nazywana jest również technologią zagęszczania walcowego. Polega na bezpośrednim prasowaniu, formowaniu, kruszeniu i granulowaniu proszku surowca poprzez wytłaczanie suchym wałkiem prasującym granulatora, wykorzystując wodę krystaliczną samego materiału.

Charakterystyka granulatora suchego

• Proszek surowcowy jest bezpośrednio formowany i granulowany w sposób ciągły.
• Pomija się procesy nawilżania i suszenia, co oszczędza dużą ilość energii elektrycznej.
• Proces granulacji jest przyjazny dla środowiska, nie wymaga dodawania środka wiążącego, co czyni go ekonomicznym i wolnym od zanieczyszczeń.
• Jest to urządzenie energooszczędne i przyjazne dla środowiska, o niskich nakładach inwestycyjnych, wysokiej wydajności i oszczędności siły roboczej, materiałów i środków finansowych.

Porównanie metod granulacji

Przemysł farmaceutyczny wykorzystuje różne metody granulacji, głównie ze względu na to, że większość surowców (API i zaróbek) to drobne proszki o różnym rozmiarze cząstek, nierównej gęstości i słabej płynności.

1. Tradycyjna granulacja na mokro

• Mieszalnik typu Z --- Granulator kołyszący (oscylacyjny): Metoda ta polega na mieszaniu "miękkiego materiału" w mieszalniku przelotowym, a następnie granulowaniu go przez wstrząsanie granulatorem. Problemy to nierównomierne mieszanie, trudne czyszczenie, słabe uszczelnienie i wyciek oleju.
• Granulator do szybkiego mieszania na mokro (RMG / mieszadło o wysokim ścinaniu): Najpopularniejsza technologia do granulacji, szczególnie do produkcji tabletek i kapsułek. Wymaga suszenia po granulacji i często rozpuszczalnika spoiwa.

2. Granulacja w złożu fluidalnym (FBG)

To kompleksowe zastosowanie technologii natrysku i fluidyzacji, gdzie mieszanie, granulacja i suszenie odbywają się jednocześnie w jednym, hermetycznym pojemniku. Wymaga jednak dużej ilości klejów, oczyszczania ścieków, zużywa dużo energii i jest to proces wsadowy, co może prowadzić do zmiennej jakości partii.

3. Granulacja na sucho (zgniatarka walcowa)

Granulator suchy, jak już wspomniano, to technologia, która uzupełnia proces granulacji bez użycia cieczy. Jest to szczególnie korzystne dla suchych ekstraktów w proszku, które są higroskopijne. Wymaga mniejszej ilości materiałów pomocniczych, co poprawia stabilność, dezintegrację i dyspergowalność granulek. Kluczowe jest znalezienie odpowiednich materiałów pomocniczych o adhezji i niskiej higroskopijności (np. laktoza, preżelatynizowana skrobia, mannitol).

Cel operacji granulacji na sucho

Granulacja na sucho ma wiele celów, które przyczyniają się do poprawy jakości i efektywności produkcji farmaceutycznej:

1. Ułożenie materiału w idealną strukturę i kształt.
2. Dokładne określenie ilościowe, dozowanie i zarządzanie.
3. Redukcja zanieczyszczenia pyłem lotnym proszku.
4. Tworzenie wolnej od segregacji mieszanki różnych typów systemów cząstek.
5. Poprawa wyglądu produktu.
6. Zapobieganie aglomeracji podczas produkcji niektórych faz stałych.
7. Poprawa charakterystyki przepływu rozdzielonych surowców.
8. Zwiększenie objętości i masy proszku, co jest wygodne do przechowywania i transportu.
9. Zmniejszenie zagrożeń związanych z obchodzeniem się z materiałami toksycznymi i żrącymi.
10. Kontrola szybkości rozpuszczania produktu.
11. Dostosowanie porowatości i powierzchni właściwej gotowego produktu.
12. Poprawa efektu wymiany ciepła i wspomaganie spalania.
