Górne łączniki, zwane też centralnymi lub śrubami rzymskimi, są integralną częścią trójpunktowego układu zawieszenia, który służy do mocowania maszyn rolniczych do ciągnika. Ten układ tworzą trzy punkty: dwie dźwignie dolne oraz łącznik górny, umieszczony powyżej nich. Głównym celem łącznika górnego jest realizacja funkcji pochylania osprzętu w celu ustawienia go pod odpowiednim kątem, w zależności od wykonywanej pracy i lokalizacji. Pomaga również w utrzymaniu współosiowości, zapewniając płynniejszą jazdę i przenosząc część lub całość ciężaru osprzętu na ciągnik, który go unosił lub holował.
Zalety hydraulicznych łączników górnych
Wybór odpowiedniego rodzaju łącznika jest kluczowy dla efektywności pracy. Korzyści płynące z zastosowania hydraulicznego łącznika górnego są znaczące. Umożliwia on szybszą i wygodniejszą regulację kąta oraz wysokości roboczej przystawki. Dzięki bardziej zaawansowanemu technicznie produktowi, możliwe jest dokonywanie wszelkich regulacji bez konieczności opuszczania fotela w ciągniku, co jest niemożliwe w przypadku łączników manualnych, gdzie regulacji dokonuje się ręcznie, obracając rurą łącznika za pomocą sworznia lub grzechotki.
Hydrauliczne łączniki górne są siłą rzeczy droższe od swoich klasycznych, mechanicznych odpowiedników, jednak większość rolników docenia oszczędność czasu, wysiłku i często frustracji, które są częścią ich życia zawodowego. Im cięższa przystawka, tym trudniej dokonać regulacji manualnej łącznika górnego, podczas gdy łącznik hydrauliczny nie wymaga wysiłku. Ilość czasu, a co się z tym wiąże - pieniędzy - zaoszczędzonych dzięki układowi hydraulicznemu do dostosowywania położenia różnych urządzeń, zależy od charakteru wykonywanej pracy. Na przykład, glebogryzarka przystosowana do rozdrabniania i wyrównywania gruntu będzie wymagała wielu dość dokładnych regulacji, które należy wykonywać w częstych odstępach czasu. Ręczne wprowadzanie tych korekt jest niezwykle czasochłonne i niewygodne.
Zastosowanie i działanie hydraulicznych łączników
Hydrauliczne łączniki górne mogą być wykorzystywane z dowolnymi maszynami czy przystawkami, które można podłączyć za pomocą łącznika górnego z regulacją manualną. Do maszyn tych należą między innymi: agregaty, brony, pługi, kosiarki, przetrząsacze, siewniki, betoniarki, rębaki. Jeśli można je dołączyć, można z nich korzystać.
Długość hydraulicznych łączników górnych, jak sama nazwa wskazuje, reguluje się hydraulicznie. Niektóre z nich są również wyposażone w zawory zwrotne, które pomagają stabilizować ich pozycję. Tak jak w przypadku klasycznych łączników górnych, na każdym końcu siłownika łącznika górnego znajdują się odpowiednie końcówki. Jeden koniec mocowany jest do ciągnika, drugi do maszyny - przystawki.
Hydrauliczny łącznik centralny URSUS C-330 C-360
Wybór odpowiedniego łącznika i końcówek
Wybór odpowiedniego hydraulicznego łącznika górnego oraz jego końcówek wymaga uwzględnienia kilku kluczowych aspektów:
1. Moc ciągnika i kategoria łącznika
Pierwszym ważnym aspektem jest moc ciągnika. Najpopularniejsze w Polsce ciągniki o mocy do około 100 KM/74 kW najczęściej wymagają hydraulicznego łącznika górnego kategorii 2. Mocniejsze ciągniki potrzebują już łączników górnych kategorii 3 i 4. Wraz ze wzrostem mocy ciągnika, górny łącznik jest poddawany większym siłom, w zależności od rozmiaru i wagi dołączonych narzędzi. Oznacza to, że górny łącznik musi być mocniejszy, aby wytrzymać te zwiększone obciążenia. Ciągnik o mocy do około 75 kW będzie wymagał łącznika górnego kategorii 2, o średnicy cylindra około 70 mm. Dla mocy od około 75 kW do 135 kW, łączniki górne kategorii 3 o średnicy cylindrów około 80-90 mm spełnią swoją rolę.
2. Rodzaj mocowania po stronie ciągnika

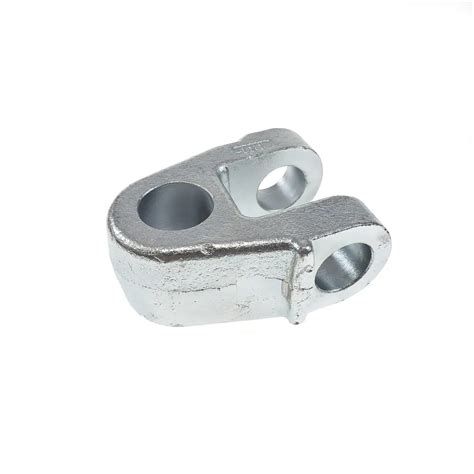

Druga kwestia to rodzaj mocowania po stronie ciągnika. Jeśli górny łącznik ma pracować głównie w pozycji pionowej, bez dużych odchyleń w płaszczyźnie poziomej, zwykle wystarczy klasyczny przegub kulowy. Coraz częściej jednak, dla uzyskania większej elastyczności pracy, rolnicy wybierają końcówki przegubowe, które zapewniają większy zakres ruchu.
3. Rodzaj końcówki po stronie maszyny
Trzecią kwestią jest rodzaj końcówki po stronie maszyny. Najczęściej stosuje się końcówki hakowe, ze względu na ich funkcjonalność i łatwość podłączenia.
4. Średnica mocowania sworznia i długość robocza
Musisz także sprawdzić średnicę mocowania sworznia łącznika górnego po stronie ciągnika i maszyny:
- 19 mm to kategoria 1
- 25,4 mm to kategoria 2
- 32 mm to kategoria 3
- 45 mm to kategoria 4
Następnie sprawdź minimalną i maksymalną długość roboczą, aby zapewnić bezpieczną i optymalną pracę. Upewnij się także, czy łącznik górny jest wyposażony w pełny zestaw węży hydraulicznych.
Możesz wybrać łącznik górny dostosowany specjalnie do Twojego ciągnika, składany z elementów, lub zdecydować się na łącznik gotowy, standardowy. Jeśli nie masz pewności co do technicznych aspektów wyboru odpowiednich hydraulicznych łączników górnych do ciągnika lub maszyn rolniczych, najlepiej porozmawiać z ekspertem.
