Koparko-ładowarka JCB 3CX to ikoniczna maszyna budowlana, znana na całym świecie ze swojej niezawodności, wydajności i wszechstronności. Model ten, od momentu wprowadzenia na rynek, był stale ulepszany i modernizowany, aby sprostać rosnącym wymaganiom rynku budowlanego. Niniejszy artykuł poświęcony jest analizie danych technicznych tego popularnego modelu, oferując szczegółowy przegląd jego specyfikacji, parametrów i możliwości, ze szczególnym uwzględnieniem budowy i zasady działania konika obrotu w modelach z 1989 roku.
Historia i popularność JCB 3CX
Dla wielu operatorów w Polsce i Europie pojęcia "maszyny budowlane" i "JCB 3CX" są niemal tożsame. Żółta koparko-ładowarka z charakterystycznym logo to najczęściej spotykany widok na placach budowy od ponad 40 lat. Fenomen tej maszyny to połączenie wszechstronności, niezawodności i ciągłych innowacji. Historia 3CX jest nierozerwalnie związana z historią samej firmy JCB. W 1953 roku Joseph Cyril Bamford zrewolucjonizował rynek, tworząc JCB Mk 1 - pierwszą na świecie koparko-ładowarkę. Prawdziwa dominacja rozpoczęła się jednak wraz z serią "3C", a model 3CIII z 1977 roku sprzedał się w ogromnych ilościach.
Budowa i zasada działania konika obrotu (typu na listwie)
W starszych modelach koparko-ładowarek JCB 3CX, w tym z 1989 roku, stosowano system obrotu tylnego ramienia koparkowego oparty na konstrukcji z konikiem (kingpost) i listwą zębatą. Jest to kluczowy element umożliwiający obrót ramienia koparki.
Elementy składowe i ich funkcjonowanie
- Konik (Kingpost): Jest to główny element konstrukcyjny, do którego mocowane jest ramię koparki. Konik przesuwa się wzdłuż ramy maszyny, umożliwiając boczne pozycjonowanie osprzętu.
- Listwa zębata: Listwa zębata jest zamontowana na ramie maszyny. Współpracuje ona z zębnikiem, który jest połączony z mechanizmem obrotu.
- Mechanizm obrotu: Składa się z silnika hydraulicznego, który napędza zębnik. Zębnik ten, obracając się, przesuwa się po listwie zębatej, powodując obrót całego konika wraz z ramieniem koparki.
Typowe problemy i konserwacja
Maszyny JCB są niezwykle trwałe, ale lata ciężkiej pracy robią swoje. Jednym z problemów numer jeden są luzy. Dokładnie sprawdź luzy na wszystkich sworzniach i tulejach - zwłaszcza na koniku (kingpost), ramieniu koparkowym i mocowaniach siłowników. W przypadku luzów na listwie obrotu, często konieczna jest wymiana listwy zębatej. Możliwe jest również wystąpienie luzów na wale mechanizmu obrotu, jednak jego wymiana jest znacznie droższa. Ważne jest, aby regularnie sprawdzać i wymieniać zużyte tuleje i sworznie, aby zapewnić precyzję i bezpieczeństwo pracy.
System PowerSlide
W niektórych modyfikacjach (również w nowszych) funkcja PowerSlide obejmuje specjalny napęd hydrauliczny, który umożliwia przesuwanie tylnego zawieszenia koparki po prowadnicy. Jest to udoskonalenie, które pozwala na szybką i bezpieczną zmianę położenia koparki, zwiększając jej elastyczność w pracy.
Charakterystyka ogólna i dane techniczne JCB 3CX
Koparko-ładowarka JCB 3CX znajduje szerokie zastosowanie w różnych gałęziach przemysłu, głównie budowlanym. Jest niezastąpiona podczas prac ziemnych, takich jak wykopy pod fundamenty, niwelacje terenu i budowa dróg. Może być wykorzystywana do załadunku i rozładunku materiałów budowlanych, a także do transportu na krótkich dystansach.
Silnik
Koparko-ładowarka JCB 3CX posiada silnik wysokoprężny Perkins 1004-40T z 4 cylindrami, o pojemności 4 litrów. Układ napędowy osiąga moc maksymalną do 100 koni mechanicznych i moment obrotowy do 400 Nm nawet przy niskich obrotach. Dzięki temu zużycie paliwa jest minimalne, a wydajność pozostaje wysoka. Silnik charakteryzuje się o 16% mniejszym zużyciem paliwa, a blokada momentu (TorqueLock) pozwala osiągnąć nawet 25% oszczędności. Dodatkowo JCB 3CX wyróżnia się obniżonym poziomem hałasu, co podnosi komfort pracy.
W instalacji wbudowany jest również filtr wody, a w filtrze oleju znajduje się zawór przeciwprądowy, dzięki któremu olej dłużej pozostaje czysty, co zmniejsza koszty konserwacji. Filtr powietrza posiada również system automatycznego czyszczenia. Dodatkowo silnik jest wyposażony w system podgrzewania o mocy 240 W, który pozwala na szybki start nawet w bardzo niskich temperaturach. Istnieje skuteczny system chłodzenia i turbodoładowanie.
Wymiary i waga (parametry ogólne)
Wymiary i waga maszyny to istotne dane, które należy wziąć pod uwagę przy planowaniu transportu i użytkowania. Poniżej podano ogólne parametry:
- Długość konstrukcyjna: 5620 mm
- Całkowita szerokość: 2360 mm
- Wysokość kabiny: 2780 mm
- Całkowita wysokość: 3610 mm
- Minimalny prześwit pod podporą: 370 mm
- Minimalny prześwit pod łyżką: 500 mm
- Masa robocza: 7370 kg
Transport JCB 3CX wymaga specjalistycznej lawety ze względu na masę i wymiary maszyny. Często odbywa się na specjalistycznych lawetach niskopodwoziowych, a niezbędne jest zabezpieczenie maszyny pasami transportowymi.
Wydajność pracy
JCB 3CX charakteryzuje się wysoką wydajnością i uniwersalnością, doskonale radząc sobie zarówno z pracami ziemnymi, jak i z transportem materiałów.
Ramię ładowarki
- Wielofunkcyjna łyżka: typu 6w1 z widłami
- Pojemność łyżki ładowarki: 1 m³
- Szerokość łyżki ładowarki: 2,35 m (lub 2,23 m w innych konfiguracjach)
- Maksymalna wysokość załadunku: 3,2 m
- Maksymalna wysokość wyładunku: 2,72 m
- Zasięg na pełnej wysokości: 1,37 m
- Udźwig na pełnej wysokości: 3169 kg
- Siła skrawania łyżki: 6531 kg (ponad 6,5 tony)
- Siła zrywania w ramionach łyżki: 4732 kg
Ramię koparki
- Maksymalna głębokość kopania: 5,97 m (lub 4,24 m dla standardowej łyżki)
- Zasięg na poziomie gruntu od osi obrotu ramienia: 6,52 m
- Zasięg w bok od osi maszyny: 7,09 m
- Maksymalna wysokość załadunku: 4,72 m
- Udźwig z wysuwem: 719 kg
- Udźwig bez wysuwu: 1451 kg
- Siła skrawania łyżki: 6228 kg
- Maksymalna pojemność łyżki do kopania: 0,3 m³
- Szerokość łyżki do kopania: 60 cm
- Kąt obrotu łyżki: 201°
Za pomocą tylnej łyżki w ciągu 8 godzin pracy operator koparki może wykopać około 100 m³ gruntu.

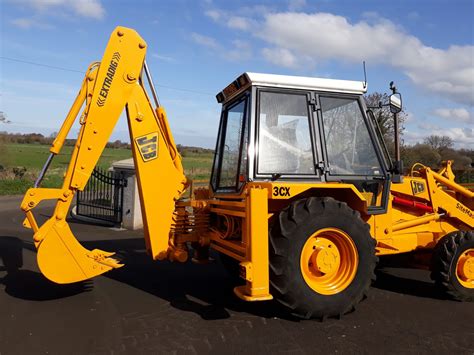

Koparko Ładowarka JCB 3cx
Kabina operatora i ergonomia
Kabina operatora w JCB 3CX została zaprojektowana z myślą o zapewnieniu maksymalnego komfortu pracy. Dzięki kompaktowej budowie silnika i niewielkiej masce, kabina ma doskonałą widoczność. Drzwi otwierają się z obu stron, co ułatwia operatorowi wsiadanie i wysiadanie. Wielowarstwowe, wytrzymałe szkło zapewnia dodatkowe bezpieczeństwo. Tylną szybę kabiny można otworzyć, przesuwając ją pod dach.
W kabinie znajduje się także ekran boczny, który pozwala kontrolować m.in. audio, telefon, a także dostarcza wiele informacji na temat stanu maszyny, wysyła alerty serwisowe i opisuje jej funkcje. Jest ogrzewanie i odmrażanie przedniej szyby oraz lusterek. Dobra izolacja akustyczna i antywibracyjna sprawia, że poziom hałasu wewnątrz nie przekracza 73 dB. Wbudowane są również systemy ogrzewania, klimatyzacja, radio i magnetofon z dwoma głośnikami.
Fotel jest zamontowany na zawieszeniu pneumatycznym, a po bokach znajdują się wygodne uchwyty sterujące w postaci joysticków, które obracają się wraz z fotelem podczas przechodzenia od prac ziemnych do załadunku i rozładunku. System sterowania ręcznego umożliwia wybór schematu sterowania: JCB X+, SAE, ISO+. Jasna, przejrzysta i czytelna deska rozdzielcza oraz ergonomiczne, montowane w siedzeniu elementy sterujące ułatwiają pracę operatora.
Systemy wspomagające i bezpieczeństwo
Systemy wspomagające i ergonomia mają na celu zwiększenie wydajności i bezpieczeństwa pracy. Po zatrzymaniu silnika aktywowany jest awaryjny układ kierowniczy. Istnieją 2 tryby: skręt dwóch kół - do jazdy po drogach i skręt czterech kół - do manewrowania podczas transportu ładunków i pracy w ograniczonych warunkach. Koło kierownicy ma skok 23/4 obrotu od oporu do oporu.
- SmoothRide JCB: System minimalizuje przechyły w czasie jazdy.
- Wspomaganie hamulców: Umożliwia szybko i bezpiecznie zmienić położenie koparki.
- System LSD: Ogranicza poślizg kół, zapobiegając nadmiernemu zużyciu opon.
- Bezpieczeństwo pracy: Zapewniają takie elementy jak system ostrzegania o pozycji stabilizatora podczas ruchu, duże antypoślizgowe stopnie, skrzynka narzędziowa, opony zabezpieczone przed przebiciem płynem.
Paliwo i zużycie
Pojemność zbiornika paliwa wynosi 143 l. Koparko-ładowarka JCB 3CX zużywa około 8 l paliwa na godzinę. Dzięki technologii EcoRoad, zużycie paliwa może spaść nawet o 25% dzięki zastosowaniu transformatora hydraulicznego z blokadą. EcoLoad umożliwia sterowanie prędkością układu hydraulicznego, co poprawia siłę uciągu przy niskich obrotach agregatu napędowego. EcoDig obejmuje układ hydrauliczny z trzema pompami, które przy niskich obrotach zwiększają ciśnienie, zwiększając wydajność i zmniejszając zużycie paliwa podczas kopania o 15%.
Osprzęt i uniwersalność
Do tej koparko-ładowarki dostępnych jest również wiele szybko wymienialnych osprzętów, takich jak łyżki, widły, młoty hydrauliczne, sprzęt wiertniczy, frezy itp. Uniwersalna łyżka szczękowa „6 w 1” kopie, ładuje, przesuwa, chwyta, wyrównuje grunt i zasypuje rowy.
Modyfikacje koparko-ładowarki JCB 3CX
Istnieje kilka modyfikacji koparko-ładowarki JCB 3CX, różniących się konfiguracją i możliwościami montażu osprzętu:
- 3CX: Standardowy model ze stałym ramieniem.
- 3CX Sitemaster: Najpopularniejsza i najbardziej uniwersalna wersja, stanowiąca "złoty środek" w ofercie. Wersja z ramieniem teleskopowym, która pozwala zwiększyć maksymalną głębokość kopania do 5,5 m.
- 3CX Contractor: Najmocniejsza wersja. Posiada silnik wysokoprężny z turbodoładowaniem, dzięki czemu maksymalna moc maszyny wzrosła dokładnie do 100 KM. Posiada teleskopowy uchwyt.
- 3CX Super: Wersja charakteryzująca się czterema równymi kołami i napędem na obie osie skrętne. Zainstalowano większe koła na przedniej osi i dodano funkcję sterowania skrętem tylnych kół, co znacznie poprawia manewrowość agregatu. Podczas skręcania przednich kół tylne skręcają w przeciwną stronę.
- Pothole Master: Wyposażony w frezarkę typu planującego i łyżkę ze szczotką. Ta modyfikacja służy do naprawy i konserwacji odcinków dróg.
Codzienna kontrola i serwisowanie
Codzienna kontrola, konserwacja lub naprawa nie będą sprawiać trudności, ponieważ konstrukcja i umiejscowienie silnika zapewniają szybki dostęp do wszystkich węzłów i agregatów. Łatwy serwis - system CANBUS informuje o niezbędnych przeglądach, maszyny projektowane są w taki sposób, aby ograniczyć liczbę punktów wymagających serwisowania, a monitor w kabinie informuje operatora o wszelkich procesach zachodzących w koparce.
Serwisowanie koparko-ładowarki JCB 3CX obejmuje regularne kontrole układu hydraulicznego, wymianę oleju silnikowego oraz sprawdzanie stanu komponentów. Ważne jest, aby korzystać z oryginalnych części zamiennych lub wysokiej jakości zamienników, aby zapewnić długotrwałe działanie maszyny. W ofercie firmy Glimat dostępne są wysokiej jakości zamienniki ITR oraz części marki GTRAX, które sprawdzają się w wymagających warunkach pracy.
