Konik obrotu to kluczowy element w mechanizmie koparko-ładowarek JCB 3CX, odpowiedzialny za ruch obrotowy osprzętu. Jego prawidłowe funkcjonowanie jest niezbędne dla efektywnej pracy maszyny, a wszelkie usterki mogą prowadzić do poważnych problemów operacyjnych.
Charakterystyka i Konstrukcja Konika Obrotu

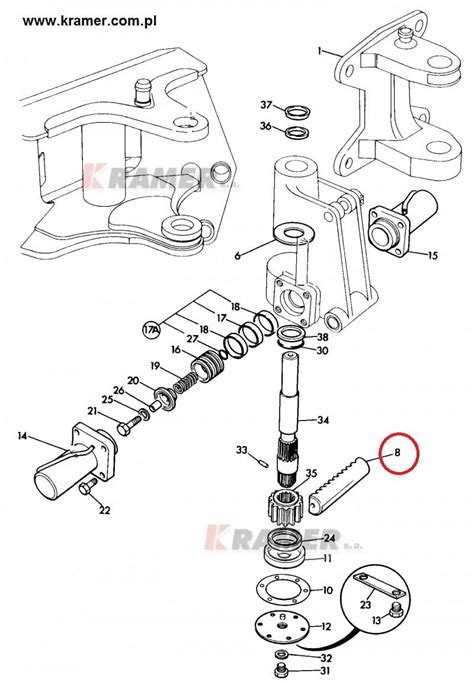

Konik obrotu JCB 3CX jest częścią, która przenosi ruch obrotowy. Teoretycznie wałek konika opiera się na dużej śrubie (często zaspawanej w starszych modelach) i pracuje w kilku tulejach. Konik powinien chodzić w łożyskach ślizgowych wózka przesuwu z jednej strony i obudowy mechanizmu obrotu z drugiej. W wielowypust konika od spodu wchodzi wałek. W obudowie mechanizmu obrotu powinien być olej przekładniowy, a oryginalnie tuleje były wykonane z brązu. Elementy obrotu, ramion oraz stabilizatorów w maszynach JCB wykonane są z najwyższej jakości materiałów, które gwarantują sprawność maszyny.
Typowe Problemy i Diagnostyka
Jednym z najczęstszych problemów związanych z konikiem obrotu jest występowanie luzów. Wiele dostępnych na rynku koników, nawet tych używanych, posiada już pewne luzy. Kiedy obraca się konikiem, luz między kołem zębatym a listwą zębatą jest niemal pewny. Jednak pytanie, czy wpłynie to na szczelność siłowników, jest zazwyczaj negatywne, ponieważ mechanizm obrotu i układ hydrauliczny siłowników to odrębne systemy.
Objawy zużycia
- Duży luz między kołem zębatym a listwą zębatą.
- Nadmierny luz na łączeniu wielowypustu konika z wielowypustem wałka. Jest to najważniejsza rzecz do sprawdzenia, gdyż duży luz w tym miejscu jest bardzo trudny do zregenerowania.
- Zużycie łożysk ślizgowych wózka przesuwu i obudowy mechanizmu obrotu.
- Jajowate otwory w gniazdach tulei, świadczące o zużyciu.
Kwestia wycieków oleju
Jeśli po odłączeniu i uruchomieniu z węży cieknie olej, tak jakby przepuszczał zawór rozdzielacza, oznacza to najczęściej wyrobione suwaki i gniazda w rozdzielaczu. W maszynach w zaawansowanym wieku jest to powszechne. Jeśli wyciek nie jest bardzo duży, zazwyczaj nie stanowi to problemu. Uszczelnienie tego jest trudne, ponieważ mechanizm opiera się na bardzo dokładnym pasowaniu między suwakiem a gładzią w rozdzielaczu. Teoretycznie można by próbować szlifować otwór w rozdzielaczu i dorobić nowy suwak, ale w praktyce rzadko ma to sens ekonomiczny.
#55 Lekcja pracy tylną łyżką. Skarpowanie trawy. Łyżka sama się ostrzy .
Regeneracja Konika Obrotu
Regeneracja mechanizmu obrotu, a zwłaszcza konika, to często skomplikowane zadanie, które zazwyczaj wiąże się z większym nakładem pracy. Podstawową sprawą jest rozłożenie wszystkiego i dokładna ocena stanu poszczególnych części. Szczególną uwagę warto zwrócić na stan wielowypustu wałka i gniazda w koniku, ponieważ ich regeneracja jest bardzo trudna.
Kroki regeneracji
- Demontaż i ocena: Jeśli udało się wyjąć wałek z wielowypustem i kołem zębatym, należy w pierwszej kolejności sprawdzić luz na łączeniu wielowypustu konika z wielowypustem wałka.
- Tulejowanie gniazd: Konieczne będzie wytoczenie i tulejowanie gniazd, w których obraca się konik. Dolna część mechanizmu obrotu, w której siedzi dół konika i mocowane są cylindry siłownika, zazwyczaj daje się odkręcić jako stosunkowo niewielki element (około 200 kg). Daje to perspektywę na zamocowanie jej we frezarce i wytoczenie umiarkowanym nakładem pracy. Górna część wózka przesuwu może być większym problemem, ale również może udałoby się ją zamontować na stole frezarki (istnieją dwie wersje wózka, więc zależy od odmiany).
- Wymiana tulei: Po wytoczeniu gniazd, należy dorobić i wcisnąć odpowiednie tuleje, aby skasować luzy i przywrócić właściwą wysokość konika w stosunku do wózka przesuwu. Oryginalnie tuleje były z brązu, więc warto zastosować taki sam materiał. Należy zmierzyć, czy otwory są jajowate, czy trzymają wymiar.
- Sprawdzenie wielowypustu: Jeśli wielowypust jest w dobrym stanie, regeneracja jest możliwa. Jeśli luz na połączeniu wielowypustu jest umiarkowany, dalsza regeneracja może być nieopłacalna ze względu na bardzo wysokie koszty.
Alternatywne rozwiązania
Pomysł z przejściem na nowy rodzaj konika jest ciekawy, ale obawia się, że byłoby to równie skomplikowane jak regeneracja starego mechanizmu. Wymiary ramienia i sworzni nowego typu prawdopodobnie będą inne niż starego, co wymagałoby dalszych modyfikacji.
Dostępność Części Zamiennych
Dostępne są liczne części pasujące do koparko-ładowarek JCB, w tym modeli 2CX, 3CX, 4CX. Oferta obejmuje zarówno oryginalne części, produkty OEM na pierwszy montaż, jak i wysokiej jakości zamienniki. W przypadku zapotrzebowania na elementy obrotu, ramion oraz stabilizatorów, rynek oferuje szeroki wybór od sprawdzonych dostawców.
