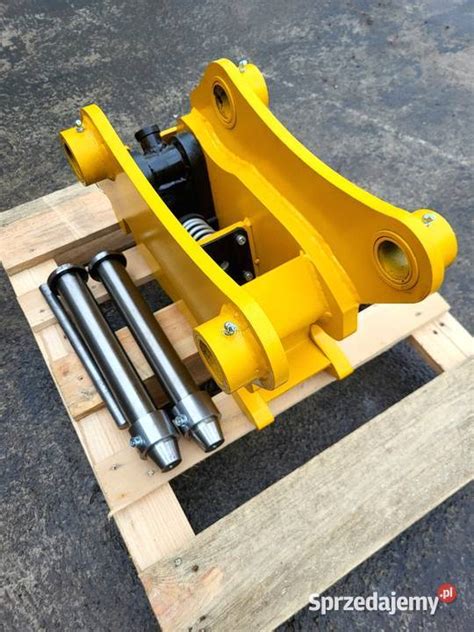

Konik obrotu, często nazywany również wózkiem obrotu, jest kluczowym elementem konstrukcyjnym tylnego ramienia koparki. Jest to główny odlew, który mocuje całe ramię kopiące do przesuwu bocznego na ramie maszyny i przenosi siły obrotu. Pełni funkcję centralnego punktu obrotu ramienia kopiącego, przenosząc całą siłę kopania na ramę maszyny i umożliwiając obrót ramienia w lewo i prawo. Jest to główny element nośny ramienia koparkowego, który łączy siłowniki obrotu, ramię główne (wysięgnik) i mechanizm przesuwu bocznego.
Różnice konstrukcyjne: Starszy a nowszy typ
W przypadku koparko-ładowarek JCB 3CX i 4CX, konstrukcja konika obrotu uległa zmianie. Starsze modele, produkowane przed 1997 rokiem, miały inną konstrukcję oraz inne punkty mocowania sworzni i siłowników obrotu. W tych starszych maszynach, takich jak JCB 3CX z 1996 roku, występował tak zwany "starszy typ" obrotu, często oparty na listwie. Nowsze modele, produkowane po 1997 roku, są kompatybilne z częściami takimi jak konik obrotu marki GX-AFTER.
Problemy z luzem w starszych typach obrotu
Jednym z częstych problemów w starszych typach obrotu, zwłaszcza tych "na listwie", jest powstawanie luzu. Luz może pojawić się zarówno na listwie, jak i na wale. Usunięcie luzu często wiąże się z koniecznością wymiany listwy. Jednakże, wymiana wału jest zazwyczaj znacznie bardziej kosztowna. W przypadku maszyn z 1996 roku i podobnych, diagnoza luzu i jego źródła jest kluczowa dla podjęcia właściwej decyzji serwisowej.
Wymiana łyżki koparko-ładowarka JCB 3CX, 4CX. Szybkozłocze. Backhoe loader bucket replacement
Wymiana konika obrotu: Ważne aspekty serwisowe
Wymiana konika obrotu to skomplikowana operacja serwisowa, wymagająca odpowiedniego przygotowania i przestrzegania zasad bezpieczeństwa. Przed demontażem należy upewnić się, że całe ramię kopiące jest bezpiecznie podparte i odłączone od maszyny, ponieważ konik jest elementem o bardzo dużej masie, co wiąże się z ryzykiem przygniecenia.
Wymiana kompletu: Sworznie i tuleje
Podczas wymiany konika obrotu, zawsze zaleca się wymianę w komplecie. Nigdy nie należy montować nowego konika na starych sworzniach i tulejach. Wymiana tych elementów jednocześnie zapewnia prawidłowe działanie i dłuższą żywotność całego mechanizmu obrotu.
Smarowanie
Przed montażem, nowe tuleje i sworznie należy obficie nasmarować odpowiednim smarem, na przykład HYPTRON. Właściwe smarowanie jest kluczowe dla zminimalizowania tarcia i zapewnienia płynnej pracy.
Dostępność części zamiennych
Na rynku dostępne są wysokiej klasy zamienniki koników obrotu, takie jak produkty GX-AFTER, które łączą doskonałą jakość z atrakcyjną ceną. Należy jednak pamiętać, że podany produkt to sam odlew (korpus) konika. Przed zakupem należy dokładnie sprawdzić kompatybilność części z modelem i rokiem produkcji maszyny, aby uniknąć kosztownego przestoju. W przypadku wątpliwości zawsze warto skonsultować się z dostawcą części.
