Kontrolka filtra powietrza w koparce JCB: przyczyny, diagnostyka i zapobieganie awariom

Kontrolka filtra powietrza w koparce JCB to sygnał, którego nie należy ignorować. Może wskazywać na problem, który, jeśli zostanie zaniedbany, może prowadzić do poważnych i kosztownych uszkodzeń silnika. Zrozumienie przyczyn jej pojawiania się oraz odpowiednie metody diagnostyki i konserwacji są kluczowe dla niezawodnej pracy maszyny.

Zrozumienie ostrzeżenia: co oznacza kontrolka filtra powietrza?

Problem z zapalającą się kontrolką filtra powietrza często pojawia się podczas pracy maszyny pod obciążeniem lub przy wysokich obrotach silnika, np. na 3. lub 4. biegu powyżej 2500 obr./min. Początkowo operator może nie odczuwać żadnych zmian w funkcjonowaniu maszyny, a poziomy wszystkich olejów mogą być prawidłowe. Jednak ignorowanie tego sygnału może mieć poważne konsekwencje.

Doświadczenia operatorów wskazują, że jeśli kontrolka zapala się, nawet mimo niedawnej wymiany filtrów (np. 2 miesiące temu), szczególnie po pracy w dużym zapyleniu, problem może być poważniejszy niż się wydaje. Wielu sugeruje ignorowanie lub nawet wyłączenie kontrolki, ale takie działanie usuwa jedynie skutek, a nie przyczynę. Każda, nawet błaha, nieusunięta usterka może pociągnąć za sobą znacznie poważniejsze problemy.

W przypadku maszyn takich jak JCB 3CX z 2002 roku, objawy mogą być podobne. Jeśli filtry nie są brudne, istnieje prawdopodobieństwo, że uszkodzony jest czujnik zapchania filtra. Jedną z sugerowanych metod sprawdzenia jest wprowadzenie silnika na bardzo wysokie obroty jałowe, aby turbo dobrze zadziałało. Jeśli kontrolka się zapali, prawdopodobnie filtr dolotowy do silnika jest zapchany. W przeciwnym razie należy szukać przyczyny gdzie indziej. Alternatywnie, można na chwilę uruchomić maszynę bez filtra i obserwować jej zachowanie, choć jest to działanie obarczone ryzykiem.

Filtracja powietrza w maszynach budowlanych: Dlaczego jest tak ważna?

Silnik Diesla w maszynie budowlanej to nic innego jak potężna pompa powietrzna. Aby spalić 1 litr oleju napędowego, potrzebuje on około 15 000 litrów powietrza. Wyobraźmy sobie koparkę pracującą na placu budowy w suchy, letni dzień - maszyna jest otoczona chmurą pyłu, piasku i drobinek kruszywa. Te cząstki, głównie krzemionka, są twardsze niż stal, z której wykonano silnik. Gdyby dostały się do środka, zadziałałyby jak pasta ścierna, niszcząc gładź cylindrów, pierścienie tłokowe i łożyska turbosprężarki w ciągu kilkudziesięciu godzin.

Awaria układu filtracji powietrza to najszybszy i najskuteczniejszy sposób na permanentne zniszczenie silnika wartego fortunę. Dlatego tak ważne jest zrozumienie i prawidłowa obsługa całego systemu filtracji.

Wielostopniowy system filtracji powietrza

Nowoczesne maszyny budowlane, takie jak koparko-ładowarki JCB 3CX EcoMAX, nigdy nie polegają na jednym filtrze. Ich system filtracji składa się zazwyczaj z kilku stopni:

1. Filtr Wstępny (Pre-Cleaner): Montowany na szczycie rury dolotowej ("komina"). Stosowany szczególnie w maszynach pracujących w warunkach ekstremalnego zapylenia (np. spycharki w kopalniach). Jest to duża, często przezroczysta "misa", której zadaniem jest wstępne oddzielenie większych cząstek.
2. Obudowa Filtra z Separatorem Cyklonowym: Działa jak separator cyklonowy. Powietrze jest wprawiane w ruch wirowy, a cięższe cząstki pyłu są siłą odśrodkową wyrzucane na ścianki i opadają do gumowego zaworu eżektorowego (tzw. „kaczki”). Większość nowoczesnych obudów filtrów (np. w maszynach JCB 3CX czy CAT 432) ma specjalnie ukształtowane wloty, które wprawiają zasysane powietrze w ruch wirowy.
3. Filtr Główny (Zewnętrzny): To duży, plisowany wkład, który jako pierwszy przychodzi na myśl, gdy mówimy "filtr powietrza". Jego zadaniem jest fizyczne zatrzymanie drobnego pyłu, który przedostał się przez filtrację wstępną.
4. Filtr Bezpieczeństwa (Wewnętrzny): To polisa ubezpieczeniowa silnika. Jest to mniejszy, drugi wkład znajdujący się wewnątrz filtra głównego. Jego rola jest notorycznie mylona - nie służy do filtrowania powietrza podczas normalnej pracy maszyny, tę pracę wykonuje filtr główny. Jego głównym zadaniem jest ochrona silnika podczas wymiany filtra głównego, gdy istnieje ryzyko wpadnięcia kurzu lub brudu do czystej strony dolotu.

Między ostatnim filtrem a turbosprężarką znajduje się zazwyczaj tylko czujnik zapchania filtra (jeśli jest) i szczelne przewody dolotowe.

Kluczowe cechy filtra głównego

Dwa filtry o identycznych wymiarach mogą mieć drastycznie różną żywotność i skuteczność. Warto zwrócić uwagę na:

• Medium Filtracyjne (Papier): W tanich filtrach używa się zwykłej, grubej celulozy. Filtry premium, takie jak REDX, używają specjalistycznych mediów celulozowych lub syntetycznych (typu PowerCore), które zapewniają lepszą skuteczność i dłuższą żywotność.
• Powierzchnia Filtracji (Ilość Plis): To kluczowy parametr. Tani filtr ma mało plis, które są szeroko rozstawione, przez co szybko się zapycha i stawia duży opór. Wysokiej jakości filtr ma maksymalnie gęsto upakowane plisy, co daje ogromną powierzchnię filtracyjną.
• Stabilność Konstrukcji: W tanich filtrach plisy są klejone słabym klejem i nie mają wzmocnień. Pod wpływem pulsacji powietrza i wilgoci, plisy mogą się "sklejać" lub odkształcać, drastycznie redukując powierzchnię roboczą i przepustowość.

Zawór eżektorowy ("Kaczka")

To mały, gumowy zawór na spodzie obudowy filtra. Zebrany przez separator cyklonowy pył gromadzi się w nim. Lekkie podciśnienie w układzie dolotowym powoduje, że "kaczka" jest zassana (zamknięta), ale wibracje silnika i pulsacje powietrza sprawiają, że co jakiś czas otwiera się, automatycznie wyrzucając nagromadzony brud. Niesprawny, pęknięty lub brakujący zawór eżektorowy to dziura w układzie dolotowym, która umożliwia przedostawanie się niefiltrowanego powietrza.

Skutki zanieczyszczenia i nieszczelności: "Dusting" silnika

"Dusting" to termin warsztatowy oznaczający zniszczenie silnika spowodowane przedostaniem się niefiltrowanego powietrza (pyłu) do układu dolotowego. To jedna z najbardziej podstępnych i nieodwracalnych awarii, której źródłem jest nieszczelność w układzie dolotowym ZA filtrem głównym.

Co pył robi w silniku?

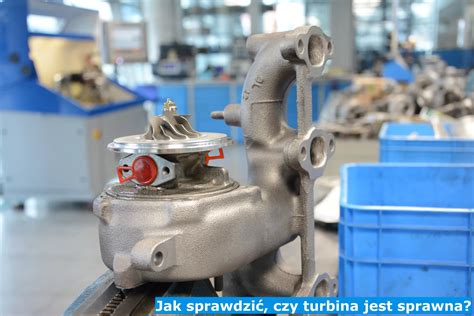

1. Zniszczenie Turbosprężarki: Pył jako pierwszy trafia na wirujące z prędkością 150 000 obr./min łopatki koła kompresji turbiny. Działa jak piaskarka, szlifując i wycierając krawędzie łopatek. Wirnik traci wyważenie, a wydajność sprężarki spada.
2. Zniszczenie Gładzi Cylindrów: Pył, który przeżyje sprężanie i trafi do cylindrów, dostaje się między tłok a ściankę cylindra, działając jako środek ścierny.
3. Zniszczenie Pierścieni Tłokowych: Pył dostaje się w rowki pierścieni, blokuje je i działa jak pilnik, ścierając ich krawędzie.

Objawy końcowe "dustingu" to gwałtowny spadek mocy, potężne zużycie oleju ("branie oleju"), niebieski dym z wydechu i twardy rozruch silnika.

Prawidłowa obsługa i wymiana filtra powietrza

Zrozumienie budowy i zagrożeń to jedno, ale codzienna, prawidłowa obsługa to drugie. Należy pamiętać o kilku kluczowych zasadach:

Procedura wymiany filtra głównego

1. Zatrzymaj Silnik: Nigdy, przenigdy nie otwieraj obudowy filtra przy pracującym silniku.
2. Oczyść Obudowę Z ZEWNĄTRZ: Zanim poluzujesz klamry, dokładnie oczyść całą obudowę filtra sprężonym powietrzem i czystą szmatką, aby zapobiec dostaniu się brudu do wnętrza.
3. Ostrożnie Wyjmij Filtr Główny: Odkręć lub odepnij pokrywę. Delikatnie obracając, wysuń stary filtr główny.
4. Kluczowy Moment - Inspekcja: Zajrzyj do wnętrza obudowy. Czy widzisz pył ZA filtrem? Jeśli tak, masz nieszczelność w układzie dolotowym, którą należy natychmiast zlokalizować i usunąć.
5. Montaż Nowego Filtra Głównego: Sprawdź, czy nowy filtr (np. REDX) ma nieuszkodzone uszczelki. Włóż go ostrożnie, upewniając się, że prawidłowo osadził się w obudowie.
6. Zamknięcie i Kontrola "Kaczki": Zamknij pokrywę, upewniając się, że uszczelka pokrywy jest czysta i dobrze przylega. Sprawdź stan zaworu eżektorowego ("kaczki").

Dlaczego nie należy czyścić filtrów powietrza?

Czyszczenie filtrów powietrza, np. sprężonym powietrzem, jest najbardziej szkodliwym mitem w całej branży. Oszczędność kilkuset złotych na nowym filtrze w ten sposób niszczy silnik za kilkadziesiąt tysięcy. Dlaczego?

• Strumień sprężonego powietrza (8 bar) rozwiera mikropory w papierze filtracyjnym, czyniąc filtr bezużytecznym. Zamiast zatrzymywać 5 mikronów, zaczyna przepuszczać 50.
• Strumień powietrza uszkadza strukturę materiału i może powodować mikropęknięcia, przez które pył dostaje się do silnika.
• Pył wbity głęboko w medium filtracyjne i tak nie zostanie usunięty, a filtr nadal będzie stawiał duży opór dla powietrza.

Zasada jest jedna: filtrów powietrza się nie czyści.

Najczęściej zadawane pytania dotyczące filtrów powietrza

1. Jak często wymieniać filtr powietrza? Kieruj się dwoma wskaźnikami: interwałem producenta (np. co 1000 mth lub raz w roku) oraz wskaźnikiem zapchania filtra (kontrolką).
2. Czy filtr bezpieczeństwa (wewnętrzny) też się wymienia? Tak, ale znacznie rzadziej. Jego zadaniem nie jest ciągła praca, więc nie zapycha się pyłem. Zazwyczaj wymienia się go co trzecią wymianę filtra głównego lub zgodnie z zaleceniami producenta. Nigdy nie należy go czyścić ani przedmuchiwać.
3. Mój filtr główny wygląda na czysty, ale świeci się kontrolka. Dlaczego? Filtr powietrza zatrzymuje cząstki tak małe, że są niewidoczne gołym okiem. Filtr może wyglądać na czysty, ale jego mikropory są już w pełni zablokowane, co powoduje opór dla przepływu powietrza i aktywację kontrolki.
4. Czy mogę jeździć z pękniętą "kaczką" (zaworem eżektorowym)? Nie. Pęknięty lub brakujący zawór eżektorowy to dziura w układzie dolotowym, przez którą niefiltrowane powietrze i pył mogą dostawać się do silnika.
5. Kupiłem tani filtr i maszyna straciła moc. Dlaczego? Tanie filtry często mają znacznie mniejszą powierzchnię filtracji (mniej papieru) i gorszej jakości materiał. Powoduje to, że od nowości stawiają znacznie większy opór dla zasysanego powietrza, co może prowadzić do spadku mocy i wcześniejszego zapalania się kontrolki.

Diagnostyka problemu: od kontrolki do rozwiązania

Kiedy pojawia się kontrolka filtra powietrza, należy podjąć kroki diagnostyczne. Przykładem jest sytuacja, gdy jednocześnie zapalają się lampka blokady filtra powietrza i lampka temperatury cieczy chłodzącej podczas podpychania kruszywa pod obciążeniem. Mimo niedawnej wymiany filtrów i codziennego czyszczenia, problem nasilał się wraz ze wzrostem obciążenia maszyny, a na przejazdach gasł po zdjęciu nogi z gazu, by po chwili znów się zapalić.

W takich przypadkach, pierwszym krokiem jest dokładne sprawdzenie czujnika zapchania filtra. Może on być zanieczyszczony kurzem, nawet jeśli filtry powinny to blokować. Kolejnym elementem do weryfikacji jest sam filtr wewnętrzny (bezpieczeństwa) - zdarza się, że zamienniki nieoryginalne nie przepuszczają powietrza w odpowiedniej ilości, co prowadzi do błędnych odczytów i zapalania się kontrolki. Zdarzały się sytuacje, że po wyczyszczeniu czujnika i przypadku zapomnienia o założeniu wewnętrznego filtra problem znikał, co wskazywało na winę filtru nieoryginalnego.

Więcej niż tylko filtr: szerokie spektrum diagnostyki

Współczesne maszyny budowlane to zaawansowane konstrukcje pełne elektroniki. Gdy na wyświetlaczu koparki, ładowarki czy walca pojawia się komunikat o błędzie (np. czerwony trójkąt z wykrzyknikiem), operator często nie wie, co dalej. Może to być sygnał problemu z filtrem paliwa, innym elementem układu dolotowego, czy nawet szerszym problemem diagnostycznym.

Kontrolka "Check Engine" (pomarańczowa lub czerwona dioda) to najbardziej oczywisty znak. Czerwona kontrolka oznacza krytyczny problem wymagający natychmiastowej diagnozy i zatrzymania pracy. Spadek mocy silnika (tzw. "Derate Mode") to kolejny objaw, gdy sterownik wykryje poważny błąd i automatycznie ogranicza moc maszyny o 30-50% w celu zabezpieczenia przed uszkodzeniem.

Kody błędów w maszynach budowlanych (SAE J2012)

Kody błędów składają się z pięciu znaków alfanumerycznych (XYYYY). Pierwsza litera (X) oznacza system (P - układ napędowy, B - nadwozie, C - podwozie, U - komunikacja). Pierwsza cyfra informuje, czy kod jest uniwersalny (0) czy specyficzny dla producenta (1).

• P0505: problem z kontrolą obrotów jałowych.
• P0171: zbyt uboga mieszanka, często przez nieszczelność w układzie dolotowym.
• JCB (przykłady):
  • E0301: napięcie zasilania ECU.
  • P114D: czujnik NOx.
  • P204F: system AdBlue (szczególnie w modelach ECO 2014-2018).
  • E0001: problem z komunikacją modułu sterującego silnika (często luźne złącze).

Do odczytu kodów potrzebny jest skaner diagnostyczny, który pozwala na precyzyjną identyfikację problemu i eliminuje wymianę części "na ślepo".

Najczęstsze przyczyny kodów błędów

• Zanieczyszczenia i jakość płynów: Zapchany filtr DPF (błąd P204F), zanieczyszczony AdBlue (P204F-9A), woda w paliwie (CA559 w Caterpillar).
• Czujniki i elektronika: Uszkodzony czujnik NOx (P114D-00 w JCB), czujnik prędkości silnika, uszkodzone styki i klemy.
• Komunikacja CAN-Bus: Błędy z serii U (np. U0100 - utrata komunikacji z ECM) wynikające z korozji złączy, uszkodzenia okablowania lub interferencji.

Prawidłowa diagnostyka - krok po kroku

1. Odczyt kodów błędów: Podłączenie skanera, odczyt kodów aktywnych i historycznych. Ważna jest funkcja "freeze frame" - zapisująca warunki, w których błąd wystąpił.
2. Weryfikacja fizyczna komponentów: Sprawdzenie stanu wskazanych elementów (złącza, przewody, poziom płynów, stan filtrów).
3. Analiza parametrów w czasie rzeczywistym: Obserwowanie pracy maszyny na żywo i porównywanie parametrów z wartościami nominalnymi.
4. Test pod obciążeniem: Uruchomienie maszyny i przeprowadzenie testu pod obciążeniem, monitorując parametry.

Po naprawie zawsze należy skasować kody błędów i wykonać ponowny test. Jeśli kod nie powraca, naprawa była skuteczna.

Profilaktyka i natychmiastowe działania

Koszty napraw i przestojów maszyn są ogromne. Roczny koszt diagnostyki profilaktycznej (ok. 600-1500 zł) jest znacznie niższy niż potencjalne koszty napraw awaryjnych (5000-10000 zł). Najlepsza naprawa to ta, której nie trzeba wykonywać.

Program profilaktyczny

• Kontrola co 50 motogodzin: Sprawdzanie podstawowych parametrów, gaśnięcie kontrolek po rozruchu, wizualna kontrola przewodów, codzienne sprawdzanie poziomów płynów. Czyszczenie filtrów powietrza co 50 motogodzin zapobiega błędom emisji i spadkowi mocy silnika.
• Serwis co 250 motogodzin: Odczyt kodów błędów skanerem, wymiana filtrów paliwa i oleju, czyszczenie złączy elektrycznych, test czujników temperatury i ciśnienia.
• Serwis co 500 motogodzin: Pełna diagnostyka komputerowa, aktualizacja oprogramowania ECM, inspekcja okablowania CAN-Bus, test systemu AdBlue i DPF.
• Konserwacja sezonowa: Wymiana wszystkich filtrów, pełna diagnostyka, sprawdzenie akumulatora, przepłukanie systemów paliwowego i AdBlue.

Natychmiastowe działania przy pojawieniu się błędu

Gdy na wyświetlaczu pojawia się kod błędu, pierwsze 10 minut decyduje o skali problemu. Nieprawidłowa reakcja może zamienić drobną usterkę w poważną awarię.

• Zatrzymaj maszynę: Nie kontynuuj pracy przy świecącej czerwonej kontrolce. Ryzyko trwałego uszkodzenia silnika wzrasta o 80%, jeśli zignorujesz ostrzeżenie krytyczne.
• Zapisz dokładny kod: Zrób zdjęcie wyświetlacza, zanotuj warunki pracy (temperatura, obciążenie, co robiła maszyna).
• Sprawdź podstawowe poziomy płynów: W 80% przypadków błędy wynikają z niskich poziomów oleju, płynu chłodzącego, paliwa lub AdBlue.
• Sprawdź bezpieczniki: Wyłącz zapłon i zbadaj bezpieczniki modułów sterujących, szczególnie jeśli maszyna wcześniej pracowała prawidłowo.

Jeśli błąd utrzymuje się, nie resetuj kodów bez naprawy - to maskuje problem, ale nie eliminuje przyczyny. Skontaktuj się z serwisem, podając model maszyny, numer seryjny, kod błędu i historię serwisową.

Filtr powietrza to płuca Twojego silnika. Oszczędność kilkudziesięciu złotych na filtrze powietrza to proszenie się o remont silnika i turbosprężarki za kilkadziesiąt tysięcy złotych. Tylko wysokiej jakości, sprawdzone filtry gwarantują ochronę, jakiej wymaga nowoczesny silnik.
