Wstęp: Zrozumienie roli kontrolki ładowania
Często występującym problemem w ciągniku Ursus C-330 jest ciągłe świecenie kontrolki ładowania po uruchomieniu silnika, nawet jeśli ładowanie jest obecne. Wielu użytkowników zgłasza, że problem pojawił się po okresie dłuższego nieużytkowania ciągnika, chociaż wcześniej lampka gasła po lekkim zwiększeniu obrotów.
Warto zaznaczyć, że kontrolka ładowania to nie dioda, lecz żarówka T2W o mocy 2 W. Zastosowanie żarówki o większej mocy (np. 5 W) może spowodować stopienie lub uszkodzenie obudowy kontrolki.

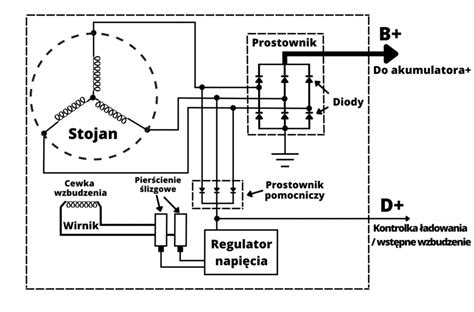

Zasada działania kontrolki ładowania jest następująca: przewód D+ alternatora (lub prądnicy) jest przewodem masowym dopóty, dopóki alternator nie zacznie generować prądu. Po przekręceniu kluczyka w stacyjce (zapłonu), kontrolka świeci, otrzymując plus ze stacyjki i masę z D+. Po uruchomieniu silnika i osiągnięciu odpowiednich obrotów, z D+ powinno zacząć wychodzić napięcie (plus), co powoduje utratę różnicy potencjałów na żarówce, a w konsekwencji jej zgaśnięcie. Jeśli obroty alternatora osiągną poziom około 700 obr/min, a kontrolka nie zgaśnie, możemy spodziewać się awarii w układzie ładowania.
Diagnostyka i najczęstsze przyczyny ciągłego świecenia kontrolki
Problemy z okablowaniem i podłączeniem
- W pierwszej kolejności należy sprawdzić, czy wszystkie przewody są prawidłowo podłączone. Zazwyczaj zielony przewód idzie do stacyjki, a żółty do alternatora.
- Jeśli jeden z żółtych przewodów, połączony do kontrolki razem z zielonym idącym do stacyjki, jest odłączony, należy go podłączyć do alternatora. Odłączony przewód powinien być dobrze zaizolowany, aby nie powodował zwarcia do masy.

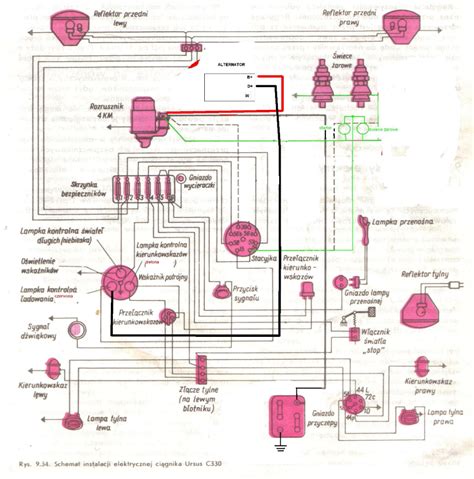

- Instrukcja podłączenia alternatora do kontrolki: należy znaleźć długi kabelek, wpiąć go w miejsce zielonego kabelka na alternatorze (pin D+), a drugi koniec podpiąć do jednego pinu żarówki ładowania. Drugi pin z tej żarówki należy podpiąć do plusa w stacyjce lub akumulatorze.
- W przypadku alternatora z wbudowanym regulatorem wystarczy podłączyć gruby kabel do akumulatora (zacisk B+) i cienki do kontrolki (zacisk D+).
- Przewód łączący alternator z akumulatorem powinien mieć minimalny przekrój 6mm².
Niewłaściwe napięcie i usterki regulatora napięcia
- Ciągłe świecenie kontrolki może oznaczać brak ładowania lub nieprawidłowe działanie regulatora napięcia. Napięcie na akumulatorach nie powinno przekraczać 15V; prawidłowe mieści się między 13,9 V a 14,4 V, nawet przy podłączonym dodatkowym obciążeniu.
- Jeśli napięcie na nowych akumulatorach wzrasta od 14 do 16V, a kontrolka nadal świeci, prawdopodobnie doszło do przeładowania. W takim przypadku należy natychmiast zaprzestać użytkowania ciągnika, aby nie zniszczyć akumulatorów. Można tymczasowo odłączyć alternator, pamiętając, że wtedy nie będzie ładowania.
- Uszkodzony regulator napięcia jest jedną z głównych przyczyn ciągłego świecenia kontrolki lub nieprawidłowego ładowania. Często sugeruje się jego wymianę przed dalszymi pomiarami.
- Może dojść również do spalenia jednego z elementów regulatora napięcia (np. model efel 06035 14V-11A).
- Bywa, że elektryk montuje dodatkową cewkę lub regulator, co może chwilowo rozwiązać problem, ale potem powrócić, prowadząc do przeładowania akumulatorów.
- Należy sprawdzić regulator napięcia, gdyż migająca kontrolka ładowania może sygnalizować jego nieprawidłową pracę.
Problemy z alternatorem i prądnicą
- Ciągłe świecenie kontrolki może oznaczać uszkodzenie stojana alternatora, zużyty bądź zaolejony pasek wieloklinowy, lub awarię napinacza.
- Częstą usterką alternatorów (np. Elmot) jest uszkodzenie mostka diod wzbudzenia (a właściwie jednej diody), co objawia się większym napięciem ładowania i różnicą napięcia na zaciskach B+ i D+. Dodatkowo, kontrolka ładowania może lekko żarzyć.
- Migająca kontrolka ładowania może sygnalizować zużyte lub mocno uszkodzone szczotki alternatora. Jeśli awaria dotyczy alternatora, wymagana będzie jego naprawa lub wymiana.
- W przypadku starszych prądnic, inną przyczyną mogą być zniszczone szczotki lub pierścienie ślizgowe komutatora. Warto pamiętać, że alternator nie posiada komutatora.
- Jeśli alternator dobrze ładuje bez obciążenia (np. 14,7 V) i z obciążeniem (np. 14,3 V), ale kontrolka tylko przygasa i lekko się żarzy, problem może nadal leżeć w szczegółach instalacji lub samym alternatorze, nawet jeśli regulator jest nowy.
- Jeśli po remoncie silnika i zmianie instalacji elektrycznej lampka świeci nieprzerwanie, nawet na wysokich obrotach, należy dokładnie sprawdzić całą instalację ładowania.

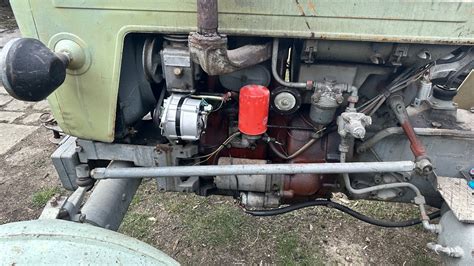

Montaż alternatora URSUS C-330 poprawki instalacji
Inne scenariusze: Migotanie i brak świecenia kontrolki
Migotanie kontrolki ładowania
- Migająca kontrolka ładowania może sygnalizować zużyte lub mocno uszkodzone szczotki alternatora.
- Po dłuższej pracy, np. w orce, gdy silnik pracuje na wolnych obrotach, kontrolka może zacząć migać (krótkie błyski co około 1 sekundę). Czasem jest to spowodowane brakiem obciążenia - włączenie świateł może spowodować natychmiastowy powrót do normalnej pracy.
- W przypadku prądnicy P20C (lub podobnej), na wolnych obrotach kontrolka może migać, a przy zwiększaniu obrotów stopniowo przygasać, aż całkowicie zgaśnie, gdy prąd ładowania wyniesie około 14,4V.
- Nawet sprawna C330 potrafi pracować na 400 RPM, a bez mniejszego koła pasowego kontrolka może mrugać.
Kontrolka ładowania nie świeci wcale
- Jeśli kontrolka ładowania w ogóle nie zaświeca się po wciśnięciu kluczyka (zapłonu), należy sprawdzić, czy nie doszło do odłączenia się kabla sterującego kontrolką lub czy żarówka nie jest spalona. W takim przypadku alternator się nie wzbudza.
- Bez miernika (multimetru) ciężko cokolwiek diagnozować przy elektryce. Do tego potrzebny będzie multimetr, który należy podłączyć do zacisków akumulatora i ustawić na tryb pomiaru napięcia. Jeśli wyniesie poniżej 13 V i będzie spadać przy pracującym silniku, przyczyną problemu może być alternator.
Modernizacja układu ładowania: Prądnica na alternator
Zmiana biegunowości instalacji
- W Ursusie C-330 z prądnicą w większości przypadków „plus” był na masie. Po zamontowaniu alternatora, który wymaga „minusa” na masie, konieczna jest zmiana biegunowości akumulatorów.
- Brak zmiany biegunowości (pozostawienie plusa na masie) przy zamontowanym alternatorze skutkuje szybkim uszkodzeniem mostka prostowniczego i regulatora napięcia w alternatorze.
- Dla rozrusznika biegunowość zasilania nie ma znaczenia, ponieważ jest to szeregowy silnik prądu stałego.
- Należy odwrócić akumulatory tak, aby minus był na masie (czasem wymaga zakupu nowych klem, jeśli oryginalne były nierozbieralne).
Dobór i montaż alternatora
- Wielu użytkowników Ursusa C-330 decyduje się na wymianę oryginalnej prądnicy na alternator (np. od Żuka, Poloneza, Fiata, Audi, czy VW). Jest to zalecana modernizacja, ponieważ alternator ładuje znacznie lepiej niż stara prądnica.
- Trzeba wykonać odpowiednie mocowanie pod alternator.
- Zaleca się wybierać alternatory z wbudowanym szczotko-trzymaczem w regulator napięcia (np. używki ze szrotu), ponieważ alternatory z zewnętrznymi regulatorami mogą generować więcej problemów i być mniej trwałe.
- Potwierdzone przypadki pokazują, że po udanym podłączeniu alternator ładuje bardzo efektywnie.
Inne problemy elektryczne i ogólne wskazówki
- Skorodowane klemy i kable akumulatora mogą być kolejnymi możliwościami, które powodują błąd na desce rozdzielczej lub problemy z ładowaniem.
- Warto rozważyć zamontowanie skrzynki bezpieczników (np. BP-1 od MTZ/Pronar/Belarus) na bezpieczniki płaskie, które są wygodniejsze w eksploatacji niż stare cylindryczne.
- Jeśli kable w licznikach są przetopione lub bez izolacji i zaczynają dymić po wymianie, jest to poważny problem i wymaga natychmiastowej interwencji, aby uniknąć pożaru.
- Jeśli wszystkie kontrolki zapalają się po przekręceniu stacyjki o jedną pozycję w prawo (w tym ładowanie, a nawet migacze, mimo że nie są włączone), może to być złudzenie spowodowane podświetleniem wskaźników lub wskazywać na poważniejszy problem z instalacją (zwarcie, nieprawidłowe uziemienie).
- Bez miernika (multimetru) ciężko cokolwiek diagnozować przy elektryce.
- Należy na bieżąco obserwować pracę ciągnika i reagować na różnego rodzaju nieprawidłowości. Zignorowanie sygnałów wysyłanych przez auto może doprowadzić do kosztownych napraw, a nawet dłuższego unieruchomienia pojazdu.
