Diagnostyka Problemu z Kontrolką Ładowania w Traktorze Yanmar F-180 i Podobnych Modelach

Wprowadzenie do Traktorów Yanmar i Wyzwań Eksploatacyjnych

Traktory Yanmar, w tym modele z serii AF (takie jak AF 16 czy AF 24) oraz serii F (jak Yanmar F-180, F7, F215, F145D), są powszechnie cenione za swoją niezawodność i trwałość. Niemniej jednak, ich eksploatacja i diagnostyka, zwłaszcza w przypadku starszych modeli, bywa utrudniona ze względu na ograniczoną dostępność szczegółowych instrukcji obsługi w językach innych niż japoński. Zrozumienie funkcji poszczególnych kontrolek, wskaźników i przełączników jest kluczowe dla prawidłowej eksploatacji i efektywnego rozwiązywania problemów.

Dostępność Dokumentacji Technicznej

Znalezienie dokumentacji technicznej (DTR) oraz skanów instrukcji obsługi do starszych modeli Yanmar, szczególnie w języku polskim, często "graniczy z cudem". Wiele informacji dostępnych jest jedynie w języku japońskim, co wymaga czasochłonnego tłumaczenia. To utrudnia użytkownikom, w tym właścicielom Yanmar F-180, samodzielną diagnozę i naprawę usterek.

Rozpoznawanie Kontrolek na Desce Rozdzielczej

Użytkownicy traktorów Yanmar często poszukują szczegółowej instrukcji z omówieniem kontrolek, wskaźników oraz drobnych przełączników, w tym tych umieszczonych na błotnikach. Na desce rozdzielczej traktorów Yanmar znajduje się szereg kontrolek, które sygnalizują różne stany pracy lub potencjalne problemy.

Specyfika Kontrolki Ładowania Akumulatora

Jedną z najważniejszych jest kontrolka ładowania, która informuje o prawidłowym działaniu alternatora i ładowaniu akumulatora. Akumulator zasila pojazd w energię elektryczną, a jego prawidłowe ładowanie w trakcie pracy silnika jest kluczowe. Komputer wszelkie problemy z tym związane sygnalizuje za pomocą kontrolki ładowania. Kontrolka ładowania akumulatora, zlokalizowana zazwyczaj na desce rozdzielczej, jest aktywna (świeci się) przed rozruchem silnika i wskazuje sprawność układu oraz fakt, iż sama nie jest uszkodzona. Powinna zgasnąć, kiedy obroty alternatora osiągną poziom około 700 obr/min.

Inne Ważne Kontrolki

• Kontrolka ciśnienia oleju: Sygnalizuje odpowiednie ciśnienie oleju silnikowego.
• Kontrolka podnośnika/układu hydraulicznego (często żółta): Może wskazywać na niski poziom oleju hydraulicznego, problem z ciśnieniem w układzie lub usterkę podnośnika. W przypadku modelu Yanmar AF24, ta kontrolka może wskazywać na problem związany z systemem hydraulicznym lub podnośnikiem, a tłumaczenie z japońskiego często sugeruje słowo „winda”.
• Inne kontrolki: Mogą obejmować wskaźniki świec żarowych, temperatury płynu chłodzącego, ciśnienia paliwa czy innych systemów bezpieczeństwa.

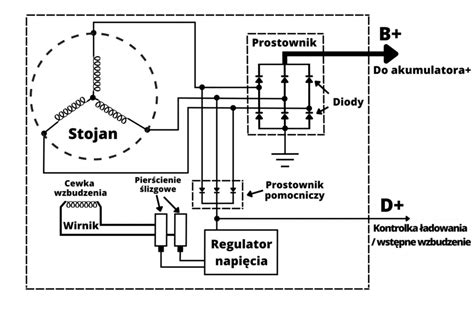

System Ładowania Akumulatora - Komponenty i Działanie

Układ ładowania w traktorach Yanmar, podobnie jak w innych pojazdach, składa się z kilku kluczowych elementów współpracujących ze sobą, aby zapewnić ciągłe zasilanie akumulatora i instalacji elektrycznej.

Alternator a Prądnica w Traktorach Yanmar

Wiele traktorów Yanmar, zwłaszcza mniejszych, wykorzystuje alternatory z magnesami trwałymi, które generują prąd zmienny (AC) na wyjściu. Użytkownicy często mylą je z prądnicami, jednak ich budowa i zasada działania są bliższe alternatorom. Z alternatora wychodzą zazwyczaj dwa przewody z prądem zmiennym, które następnie trafiają do regulatora napięcia.

W przypadku braku ładowania, mały akumulator rozładowałby się zupełnie po kilku rozruchach. Jeśli po odłączeniu akumulatora napięcie w instalacji rośnie, oznacza to, że jakiś prąd płynie przez akumulator i go ładuje. Jednakże, w systemach z alternatorami typu „dynamo”, na obrotach biegu jałowego ładowanie może być bardzo słabe.

Rola Regulatora Napięcia

Regulator napięcia jest podłączony do alternatora i ma za zadanie kontrolować oraz ograniczać wysokość napięcia generowanego przez alternator, które może zostać przesłane do akumulatora. Jednocześnie zwiększa je, gdy system potrzebuje dodatkowej energii. W prawidłowo działającym regulatorze napięcie powinno wahać się w granicach 0,5 V (prawidłowe mieści się zazwyczaj pomiędzy 13,9 a 14,4 V). Regulator powinien utrzymać napięcie na tym poziomie nawet pomimo dodatkowego źródła obciążenia, jak radio czy ładowarka. W niektórych Yanmarach stosowane są regulatory typu „open” (szeregowe), które mniej się nagrzewają podczas pracy.

Akumulator i Jego Znaczenie

Akumulator jest jednym z najważniejszych elementów każdego pojazdu. Odpowiada za utrzymanie pojazdu w ruchu, a także za zasilanie wielu udogodnień elektrycznych, takich jak elektryczne szyby, klimatyzacja, reflektory, światła w kabinie i radio. Problemy z akumulatorem lub jego ładowaniem mogą unieruchomić maszynę.

Typowe Przyczyny Problemów z Kontrolką Ładowania

Świecąca się lub migająca kontrolka ładowania w traktorze Yanmar F-180 (lub innym modelu) może sygnalizować wiele usterek. Z reguły problem związany jest z systemem, który utrzymuje akumulator w stanie naładowania.

Niesprawny Alternator

Wiele przypadków zapalającej się kontrolki ładowania dotyczy problemów z alternatorem. Jeżeli niesprawny alternator przestaje ładować akumulator lub ładuje go zbyt słabo, zapala się kontrolka ładowania. Możliwe jest uszkodzenie stojana alternatora, zużycie lub uszkodzenie szczotek alternatora, lub szczotek oraz pierścieni ślizgowych komutatora. Stator nie powinien mieć przebicia na masę. Można przeprowadzić test zwarciowy (złączenie wyprowadzeń) i pomiar natężenia prądu podczas pracy silnika. Uszkodzony stator może hamować obrót wirnika.

Awaria Regulatora Napięcia

Regulator napięcia jest odpowiedzialny za stabilizację napięcia ładowania. Jeśli regulator ulegnie awarii, napięcie może być zbyt niskie, zbyt wysokie (co może „ugotować” akumulator) lub niestabilne. W minikoparce Yanmar B12, w której padł regulator napięcia, był to regulator typu motocyklowego, w żebrowanej obudowie zalanego układu z 7 przewodami. Problem z ładowaniem w Yanmarze FX, gdzie schemat regulatora napięcia się zgadza, wskazywał na nietypowy sposób włączenia tyrystorów.

Zużyty Pasek Klinowy

Pasek klinowy służy do napędzania alternatora. Jeśli pasek jest zużyty, zaolejony, ma nieprawidłowe naprężenie lub awarii uległ napinacz, alternator może nie być napędzany prawidłowo, co skutkuje brakiem ładowania. Przy nieprawidłowym naprężeniu paska słyszalny może być nieprzyjemny „piskliwy” hałas spowodowany tarciem o koła pasowe.

Skorodowane Klemy lub Kable Akumulatora

Akumulator do poprawnego przesyłania i odbierania ładunku elektrycznego potrzebuje solidnych kabli i czystych klem. Skorodowane przewody wpływają na możliwości transportowania prądu, a bardzo zaśniedziałe klemy mogą stać się barierą między instalacją elektryczną a akumulatorem, odcinając jego dopływ całkowicie.

Problemy z Okablowaniem Kontrolki

W rzadszych przypadkach, problem może leżeć w samym okablowaniu kontrolki. Jeśli kabel sterujący kontrolką odłączył się, kontrolka może nie świecić, nawet jeśli układ ładowania działa poprawnie. Przyczyną może być również skorodowany przewód.

Diagnostyka i Rozwiązywanie Problemów z Ładowaniem

W przypadku problemów z kontrolką ładowania, kluczowa jest szybka i precyzyjna diagnostyka, aby uniknąć poważniejszych awarii, takich jak rozładowany akumulator w najmniej odpowiednim momencie lub uszkodzenie innych komponentów.

Jak Sprawdzić Układ Ładowania Multimetrem

Mechanik za pomocą multimetru sprawdza wszystkie istotne parametry prądu, aby określić, czy problem z ładowaniem leży po stronie akumulatora czy alternatora. Multimetr musi być ustawiony w tryb pomiaru napięcia (DC dla akumulatora, AC dla wyjścia z alternatora przed regulatorem).

• Pomiar na akumulatorze przy wyłączonym silniku: Napięcie powinno wynosić trochę ponad 12 V (np. 12,6 V).
• Pomiar na akumulatorze przy pracującym silniku: Jeśli napięcie wynosi poniżej 13 V i spada przy pracującym silniku, oznacza to brak ładowania. Prawidłowe napięcie ładowania powinno wzrastać do poziomu 13,9-14,4 V (lub nawet 14,6-14,7 V przy wyższych obrotach).
• Pomiar wyjścia z alternatora: Należy ustawić miernik na pomiar napięcia zmiennego (AC) i po odpaleniu zmierzyć napięcie na wyjściu z alternatora, podłączając końcówki pomiarowe do przewodów (często żółtych lub żółto-białych). Po dodaniu gazu napięcie powinno rosnąć, np. do ponad 20 V AC.
• Sprawdzenie regulatora napięcia: Jeśli alternator generuje prawidłowe napięcie AC, należy sprawdzić masę regulatora (Kl31) i jego zasilanie (Kl15, czyli plus po stacyjce).

Interpretacja Zachowania Kontrolki Ładowania

Brak reakcji podczas pracy silnika na „wolnych obrotach” i zapalonej kontrolce informuje o awarii w układzie ładowania. Bardzo ważna jest bieżąca obserwacja pracy kontrolki, ponieważ zignorowanie nieprawidłowości może doprowadzić do kosztownych napraw.

Kontrolka ładowania migoce

Migotanie może oznaczać mocno zużyte lub uszkodzone szczotki alternatora, lub szczotki oraz pierścienie ślizgowe komutatora. Wymagana wtedy będzie naprawa lub wymiana alternatora. Migotanie kontrolki może też oznaczać zmiany napięcia, a winę może ponosić regulator. Jeśli kontrolka włącza się z opóźnieniem, włącza się i gaśnie naprzemiennie w trakcie normalnej jazdy lub pojawia się przy drganiach pojazdu (np. podczas jazdy po nierównej nawierzchni), przyczyna może leżeć w skorodowanym przewodzie lub wytartych szczotkach/pierścieniach.

Kontrolka ładowania nie przestaje świecić

Kontrolka ostrzega o tym, iż akumulator nie jest ładowany przez alternator. Przyczyną może być uszkodzony stojan alternatora, zużyty bądź zaolejony pasek wieloklinowy, awaria napinacza, uszkodzony regulator napięcia lub skorodowane klemy i kable akumulatora. Diagnostyka w warsztacie mechaniki pojazdowej pozwoli oszacować konieczność naprawy/zakupu elementów, które uległy awarii.

Kontrolka ładowania nie świeci

W tym przypadku prawdopodobnie odłączył się kabel, który steruje kontrolką. Jeśli nie mamy pewności, czy alternator dostarcza prąd, wystarczy to sprawdzić poprzez podłączenie multimetru do zacisków akumulatora. Jeśli napięcie wynosi poniżej 13 V i systematycznie spada przy pracującym silniku, nie ma ładowania. Przy spadku napięcia do około 12 V zaczynają się problemy z działaniem osprzętu.

Standardowe Wartości Napięcia Ładowania

Ogólnie wiadomo, że w instalacjach samochodowych napięcie ładowania wynosi 14,2 - 14,4 V. W przypadku niektórych ciągników, jak np. Ursus C-330, instrukcje napraw wskazywały na zakres 15 ± 0,5 V, a także dane dla regulatora RG 15 C podawały napięcie regulowane biegu jałowego w 15 ± 0,5 V. W traktorach Yanmar z alternatorami typu „dynamo” na obrotach biegu jałowego ładowanie będzie bardzo słabe i może nie osiągnąć 14V, ale przy wyższych obrotach powinno wynosić 14,6-14,7V.

Doświadczenia Użytkowników - Przykłady Problemów i Rozwiązań

Problemy z ładowaniem to częsty temat wśród właścicieli traktorów Yanmar. Poniżej przedstawiamy przykłady z życia wzięte, które ilustrują różnorodność usterek i sposoby ich rozwiązania.

Przypadek Yanmar F7: Brak ładowania

Jeden z użytkowników mini traktorka Yanmar F7 zgłosił problem z brakiem ładowania. Po sprawdzeniu multimetrem okazało się, że prądnica (alternator) ładuje, tzn. wraz ze zwiększeniem obrotów daje większy prąd. Pomimo tego, ładowania nadal brakowało, co wskazywało na problem z regulatorem napięcia lub instalacją elektryczną.

Przypadek Minikoparki Yanmar B12: Brak ładowania i uszkodzony regulator

W minikoparce Yanmar B12 użytkownik doświadczył braku ładowania z powodu uszkodzonego regulatora napięcia. Regulator ten był w żebrowanej obudowie zalanego układu z 7 przewodami, typowego dla motocykli. Prądnica przy maksymalnych obrotach dawała 40 V AC, podczas gdy akumulator miał 12 V 45Ah. Napięcie na akumulatorze, mimo świecącej się kontrolki, rosło do około 14,5 V przy odpalonej maszynie, co było mylące.

Przypadek Yanmar F215: Poszukiwanie zamiennika regulatora

Właściciel traktorka Yanmar F215 również borykał się z brakiem ładowania i poszukiwał pomysłu, czym można zastąpić oryginalny regulator napięcia. Sugerowano regulatory motocyklowe, ale brakowało precyzyjnych informacji, od jakiego konkretnego modelu motocykla pasowałby zamiennik.

Przypadek Yanmar YM 186D: Zbyt niskie napięcie wyjściowe z regulatora

W traktorku Yanmar YM 186D, z alternatora wychodziło 24 V zmiennego dwoma przewodami i dochodziło do regulatora napięcia. Problem polegał na tym, że z regulatora nie wychodziło 12 V stałego, mimo doprowadzenia do niego sześciu przewodów. Użytkownik podejrzewał błędne połączenia, gdyż traktorek był niedawno zakupiony.

Przypadek Yanmar F145D: Napięcie spoczynkowe mimo pracy silnika i rozwiązanie problemu

Użytkownik traktorka Yanmar F145D zgłosił, że kontrolka ładowania gaśnie po uruchomieniu silnika, ale miernik pokazywał napięcie 12,6 V (spoczynkowe) na akumulatorze podczas pracy. Napięcie z alternatora (typu z magnesami trwałymi) na najniższych obrotach wynosiło trochę ponad 12 V AC, rosnąc do ponad 20 V AC. Napięcie z alternatora dochodziło normalnie do regulatora. Po kilkukrotnym wypięciu i wpięciu kilku wtyczek oraz zabawie z multimetrem, ładowanie zaczęło działać, co sugerowało problem z przejściem na wtyczkach (np. korozja lub brak styku). Ostatecznie na jałowych obrotach było ponad 13V, a przy wyższych obrotach 14,6-14,7V.

Przypadek z nagłymi skokami napięcia po wymianie regulatora

Po godzinie pracy, kontrolka ładowania zaczęła mrugać słabym światłem, a potem świeciła ciągle. Uszkodzony okazał się regulator. Po wymianie na nowy, kontrolka zgasła, ale napięcie ładowania skakało od 13,8 do 14,8 V, a czasami nawet 15,2 V. Problem ustabilizował się po podłączeniu innego, sprawnego akumulatora, gdzie napięcie ustaliło się na poziomie 14,4 V.

Dodatkowe Przełączniki na Błotnikach

Oprócz deski rozdzielczej, w traktorach Yanmar często występują dodatkowe przełączniki umieszczone na błotnikach. Te przełączniki mogą sterować różnymi funkcjami, takimi jak:

• Włączanie i wyłączanie WOM (Wałka Odbioru Mocy).
• Sterowanie oświetleniem roboczym.
• Regulacja niektórych funkcji hydraulicznych.
• Blokada mechanizmu różnicowego.

Ich precyzyjne działanie i umiejscowienie mogą różnić się w zależności od konkretnego modelu i roku produkcji, dlatego szczegółowa instrukcja jest niezwykle pomocna.
