Maszyny budowlane marki JCB, w tym koparki, ładowarki teleskopowe, koparko-ładowarki i miniładowarki, są wyposażone w zaawansowane systemy diagnostyczne. Kluczowym elementem tych systemów są kontrolki umieszczone na panelu operatorskim, które informują o stanie technicznym maszyny i potencjalnych problemach. Zrozumienie ich znaczenia jest niezbędne dla prawidłowej eksploatacji, utrzymania efektywności i długiego okresu życia maszyny.
Znaczenie Kontrolek w Maszynach JCB
Kontrolki w ładowarkach teleskopowych pełnią rolę narzędzi diagnostycznych, umożliwiając operatorom szybkie identyfikowanie problemów technicznych oraz monitorowanie stanu kluczowych systemów maszyny, w tym hydrauliki, elektryki i mechaniki. Dzięki nim operatorzy otrzymują informacje o konieczności przeprowadzenia rutynowych przeglądów oraz wymiany komponentów. Nowoczesne modele są wyposażone w zaawansowane systemy monitorowania, które informują o poziomie oleju hydraulicznego oraz stanie baterii.
Bezpieczeństwo operatora jest ściśle związane z prawidłowym działaniem kontrolek. Ostrzeżenia dotyczące przegrzania silnika, przeciążenia czy nieprawidłowej pracy systemów stabilizacyjnych umożliwiają szybką reakcję, co zapobiega potencjalnym wypadkom. Operatorzy ładowarek teleskopowych korzystają z zaawansowanych systemów diagnostycznych, co znacząco ułatwia ich pracę. Integracja nowoczesnych technologii oraz zgodność z międzynarodowymi standardami sprawiają, że kontrolki w ładowarkach teleskopowych są niezastąpionym wsparciem dla operatorów w ich codziennych obowiązkach.
Kontrolki w ładowarkach teleskopowych odgrywają kluczową rolę w zwiększaniu efektywności pracy, umożliwiając operatorom bieżące monitorowanie stanu maszyny. Wskaźniki dotyczące obciążenia oraz temperatury silnika mają bezpośredni związek z bezpieczeństwem operacyjnym. Kontrolka obciążenia pomaga zapobiegać przekraczaniu maksymalnych wartości udźwigu, co w efekcie zmniejsza ryzyko przewrócenia się urządzenia.
„Przestrzeganie norm bezpieczeństwa to podstawa ochrony operatorów. Nowoczesne systemy monitorowania łączą funkcje kontrolek z zaawansowaną technologią, co pozwala na precyzyjniejsze zarządzanie pracą maszyny. Wykorzystanie danych z kontrolek umożliwia bardziej świadome podejmowanie decyzji operacyjnych. Kontrolki w ładowarkach teleskopowych stanowią istotne narzędzia diagnostyczne, mające istotny wpływ na efektywność operacyjną oraz bezpieczeństwo w miejscu pracy.
Systemy kontrolne w ładowarkach teleskopowych są zaprojektowane, aby zapewnić precyzyjne sterowanie i integrację z innymi mechanizmami maszyny. Różnice w systemach kontrolnych poszczególnych producentów wynikają z używanych technologii oraz specyfikacji produktów. Autoryzowany dealer marki może dostarczyć modele z unikalnym układem sterowania, dostosowanym do specyficznych potrzeb rolnictwa. Integracja kontrolek z innymi mechanizmami w ładowarkach teleskopowych znacząco zwiększa efektywność operacyjną oraz bezpieczeństwo pracy.
W niektórych modelach zastosowano szerokie nogi stabilizacyjne, które współpracują z systemem kontrolnym, automatycznie dostosowując stabilizację do aktualnych warunków operacyjnych. Systemy kontrolne są zgodne z obowiązującymi regulacjami, co gwarantuje spełnienie najwyższych standardów bezpieczeństwa. Integracja nowoczesnych technologii, takich jak automatyczne alerty o konieczności konserwacji, umożliwia proaktywne zarządzanie maszyną. Znakomitym przykładem efektywnej integracji systemów kontrolnych jest model, który łączy sterowanie teleskopowym wysięgnikiem z monitorowaniem parametrów hydraulicznych i elektrycznych. Integracja tych elementów pozwala na efektywne wykorzystanie zasobów oraz optymalizację procesów operacyjnych. Dzięki nowoczesnej konstrukcji systemów kontrolnych, ładowarki teleskopowe mogą być dostosowane do specyficznych wymagań różnych branż, takich jak budownictwo, rolnictwo czy logistyka.
Rodzaje Kontrolek i Ich Interpretacja
Rodzaje kontrolek w ładowarkach teleskopowych można klasyfikować w kilka głównych kategorii, które odzwierciedlają kluczowe aspekty funkcjonowania tych maszyn. Operatorzy ładowarek teleskopowych powinni regularnie obserwować te kontrolki, aby szybko reagować na wszelkie nieprawidłowości.
Kontrolki Ostrzegawcze
Informują operatora o zagrożeniach i nieprawidłowościach w działaniu maszyny. Zastosowane kolory, takie jak czerwony i żółty, skutecznie przyciągają uwagę. Czerwone kontrolki sygnalizują poważne sytuacje, takie jak przegrzanie silnika lub przekroczenie maksymalnego udźwigu, chroniąc przed awariami i wypadkami.
- Czerwone kontrolki: Wskazują na krytyczne sytuacje wymagające natychmiastowej interwencji, takie jak przegrzanie silnika lub usterki hydrauliczne.
- Żółte kontrolki: Informują o problemach, na które należy zwrócić uwagę w najbliższym czasie, na przykład niskie ciśnienie oleju.
Kontrolki Operacyjne
Monitorują istotne parametry pracy ładowarki teleskopowej, takie jak prędkość obrotowa silnika, wysokość podnoszenia oraz zasięg wysięgnika. Zwykle korzystają z zielonego koloru, co oznacza prawidłowe funkcjonowanie systemów.
Kontrolki Diagnostyczne
Dostarczają cennych informacji o stanie technicznym maszyny, co znacząco ułatwia proces identyfikacji potrzeb konserwacyjnych. Często oznaczone niebieskim lub białym kolorem, mogą informować o poziomie oleju hydraulicznego czy stanie baterii.
Nowoczesne ładowarki teleskopowe są wyposażone w ergonomicznie zaprojektowane kontrolki, co maksymalizuje wygodę użytkowania i pozwala na łatwe odczytywanie informacji podczas pracy na placu budowy. Kolorystyka sygnalizacyjna ma kluczowe znaczenie w interpretacji kontrolek.
Specjalne kontrolki w różnych modelach ładowarek są projektowane z myślą o potrzebach konkretnych branż, w których te maszyny są wykorzystywane. W sektorze rolniczym kontrolki stabilizacji oraz ciśnienia hydraulicznego mają szczególne znaczenie, ponieważ maszyny pracują na nierównym terenie.
Kody Błędów JCB
Kody błędów JCB odnoszą się do różnych problemów technicznych, które mogą pojawić się w maszynach budowlanych tej marki. Kody są wyświetlane na panelach kontrolnych maszyn i pomagają zlokalizować usterkę oraz ułatwić diagnostykę. Każda maszyna JCB zawiera instrukcję obsługi, w której znajdują się podstawowe kody błędów i procedury diagnostyczne. W przypadku braku instrukcji można ją znaleźć na oficjalnej stronie internetowej JCB oraz otrzymać wsparcie techniczne. Dokładne rozpoznanie i naprawa błędów maszyn JCB są ważne dla utrzymania ich efektywności i długiego okresu eksploatacji.
Przykładowe kody błędów i ich znaczenie:
- E0001: Problem z komunikacją modułu sterującego silnika.
- E0301: Niska wartość napięcia zasilania ECU.
- E1001: Błąd czujnika położenia wału korbowego.
- E2002: Problem z ciśnieniem paliwa.
- E3003: Błąd czujnika temperatury płynu chłodzącego.
- E4004: Problem z systemem hydraulicznym.
- E5005: Błąd czujnika prędkości.
- E1017: Błąd komunikacji CAN-BUS między różnymi modułami.
- E2056: Wysokie ciśnienie w układzie paliwowym.
- E3021: Niewłaściwa temperatura spalin.
Diagnostyka i Rozwiązywanie Problemów
Znajomość kontrolek u operatora jest równie ważna jak znajomość znaków drogowych dla kierowcy. Każdy operator powinien znać wszystkie kontrolki w swojej maszynie. Instrukcja obsługi (DTR) jest podstawowym dokumentem maszyny i powinna być zawsze dostępna.
W przypadku problemów, takich jak błąd CAN fault L071, brak sterowania ramieniem, czy świecące kontrolki przeciążenia nawet po wyłączeniu zapłonu, konieczna jest szczegółowa diagnostyka. Często problemem może być uszkodzone połączenie kabiny z resztą maszyny, uszkodzony sterownik hydrauliki, zwarcie w wiązce przewodów, a nawet wadliwy joystick.
Przykładowo, błąd L021 może wskazywać na zwarcie w obwodzie przełączników lub uszkodzony układ zasilania czujników w sterowniku hydrauliki. Kontrolki od przeciążenia świecące po wyłączeniu zapłonu mogą oznaczać zwarcie na konkretnym pinie sterownika hydrauliki. W takich sytuacjach konieczne jest sprawdzenie całej wiązki elektrycznej, pomiarów złącz, a w razie potrzeby podmiana podejrzanych komponentów.
Jeśli wskaznik przeciążenia świeci nawet po wyłączeniu zapłonu, błąd jest jak najbardziej prawdziwy. Zasilanie (+) może w tym przypadku przychodzić z innego obwodu. Kontrolki od przeciążenia gasną tylko po wyjęciu bezpiecznika sterownika hydrauliki, co sugeruje problem ze sterowaniem lub zwarcie w obwodzie.
Praktyczne Wskazówki
- Poznaj instrukcję obsługi: Ładowarka teleskopowa jest dostarczana z podręcznikiem, który szczegółowo opisuje funkcje kontrolek.
- Szkolenia od autoryzowanych dealerów: Dealerzy oferują kursy, które uczą operatorów odczytu oraz interpretacji sygnałów z kontrolek.
- Znajomość różnic pomiędzy producentami: Kontrolki mogą mieć różnorodne symbole oraz kolory w zależności od marki.
- Regularne przeglądy techniczne: Zgodne z zaleceniami producenta i wykonywane przez lokalnych dealerów, pozwalają na wczesne wykrywanie oraz usuwanie usterek.
- Diagnozowanie problemów na podstawie kodów: Współczesne ładowarki teleskopowe są wyposażone w zaawansowane systemy diagnostyczne, które generują kody błędów w przypadku jakichkolwiek nieprawidłowości. Operatorzy mogą wykorzystać te kody, aby szybko zidentyfikować problem.
JCB 3CX, 4CX koparko ładowarka rozmieszczenie przycisków w kabinie funkcje, sterowanie.

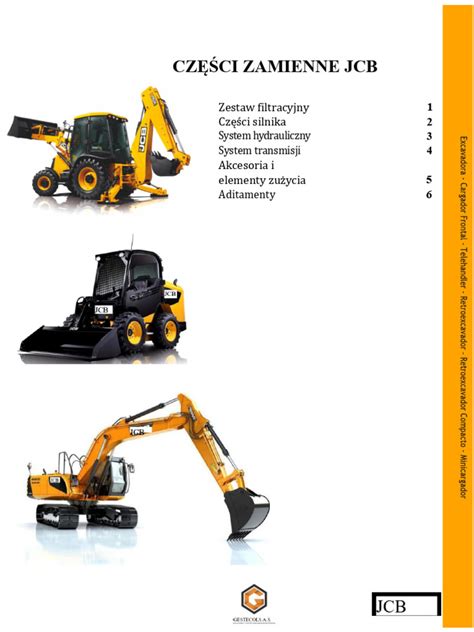

Części Zamienne i Używane do Maszyn JCB
Części do maszyn JCB, takich jak koparki, ładowarki teleskopowe czy koparko-ładowarki, mogą być oryginalne (OEM) lub wysokiej jakości zamiennikami, które stanowią tańszą alternatywę. Zakup używanych części do maszyn JCB to dobry wybór w przypadku, gdy budżet na zakup nowych komponentów jest ograniczony. Koszt używanych części JCB jest niższy niż w przypadku nowych części, a większość używanych elementów oferowanych na rynku to zamienniki w bardzo dobrym stanie. Wyposażenie do starszych modeli maszyn JCB może być łatwiej dostępne jako część na rynku wtórnym niż jako nowy komponent.
Przed zakupem używanych części do JCB należy sprawdzić, czy dany element jest kompatybilny z Twoim modelem maszyny JCB. Informacje na ten temat można znaleźć w specyfikacji technicznej pojazdu. Ważne jest, aby komponent był w dobrym stanie technicznym, więc należy dokładnie obejrzeć część przed zakupem i sprawdzić, czy nie ma widocznych uszkodzeń.
