Współczesne koparki JCB, w tym modele takie jak JS220LC, są zaawansowanymi maszynami, które w przypadku awarii mogą wyświetlać komunikaty o błędach. Prawidłowa diagnostyka i znajomość potencjalnych rozwiązań są kluczowe dla szybkiego przywrócenia maszyny do sprawności. Poniższa artykuł przedstawia typowe problemy i ich rozwiązania, bazując na doświadczeniach użytkowników.
Diagnostyka i Kody Błędów JCB
Kody błędów JCB odnoszą się do różnych problemów technicznych, które mogą pojawić się w maszynach budowlanych tej marki. Kody są wyświetlane na panelach kontrolnych maszyn i pomagają zlokalizować usterkę oraz ułatwić diagnostykę.
Każda maszyna JCB zawiera instrukcję obsługi, w której znajdują się podstawowe kody błędów i procedury diagnostyczne. W przypadku braku instrukcji można ją znaleźć na oficjalnej stronie internetowej JCB oraz otrzymać wsparcie techniczne. Dokładne rozpoznanie i naprawa błędów maszyn JCB są ważne dla utrzymania ich efektywności i długiego okresu eksploatacji.

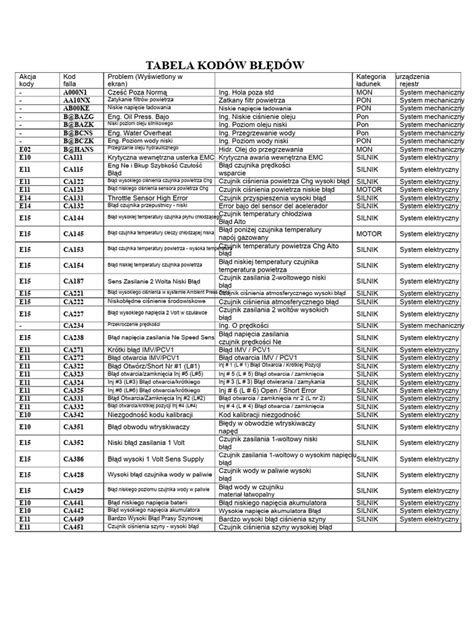

Przykładowe Kody Błędów JCB:
- E0001: problem z komunikacją modułu sterującego silnika.
- E0301: niska wartość napięcia zasilania ECU.
- E1001: błąd czujnika położenia wału korbowego.
- E2002: problem z ciśnieniem paliwa.
- E3003: błąd czujnika temperatury płynu chłodzącego.
- E4004: problem z systemem hydraulicznym.
- E5005: błąd czujnika prędkości.
- E1017: błąd komunikacji CAN-BUS między różnymi modułami.
- E2056: wysokie ciśnienie w układzie paliwowym.
- E3021: niewłaściwa temperatura spalin.
Problemy z Uruchomieniem i Układem Elektrycznym
Komunikat "Electric Problem" i Trudności z Odpaleniem
W przypadku koparki JCB JS200LC (analogicznie do innych modeli, np. JS220LC), użytkownik może napotkać problem z uruchomieniem, gdzie po przekręceniu kluczyka na wyświetlaczu LCD pojawia się komunikat "Electric Problem". Taka sytuacja nastąpiła po zgaszeniu maszyny, która wcześniej normalnie działała.
W jednym z opisanych przypadków, użytkownik sprawdził bezpieczniki, które okazały się sprawne. Komplikację stanowiła przerobiona instalacja elektryczna, w której dodano elektryczny stycznik na zasilaniu głównym, rzekomo z powodu niedziałającej stacyjki w pozycji pierwszej. Do stycznika przy rozruszniku dochodziły trzy kable: jeden do masy, drugi (biało-czerwony) prawdopodobnie od stacyjki, oraz czarny, wchodzący w instalację. Rozważano próbę odpalenia maszyny "na krótko". Kostki za siedzeniem zostały sprawdzone i oczyszczone. Zaobserwowano, że jeden z kabli nie prowadził do mostka między akumulatorami (mostek był widoczny na schemacie), lecz do elementu przypominającego sondę wbity w akumulator.
Dodatkowo, w maszynie występowały braki takie jak: czujnik zapchania filtra powietrza (wraz z całym filtrem) oraz czujnik poziomu płynu w zbiorniczku wyrównawczym chłodnicy (wraz z całym zbiorniczkiem). W wiązce zauważono przewody o nietypowych kolorach: zielony, pomarańczowy, czarny z cienkim białym paskiem oraz czarno-biały. Problemem był również spalony przekaźnik świec żarowych, natomiast główny przekaźnik od +24V został wymieniony i działał poprawnie.
Kolejną przypadłością w trybie awaryjnym był brak ciśnienia w spodniej części maszyny. Działał obrót i całe ramię, natomiast nie działały podpory, jazda i pług. Co do wyświetlacza, klawiszami (11) można było zmieniać wartości na środkowym polu numerycznym (po starcie było 9 i niżej 9999); reszta pól pozostawała nieaktywna.
Błąd EMGSTP 234 i Zatrzymywanie Pracy Silnika
W koparce JCB JS 220 LC z 2004 roku, po pewnym czasie eksploatacji, użytkownik zgłaszał wyświetlanie się błędu EMGSTP 234, co prowadziło do gaszenia maszyny. Problem ten nasilał się wraz z dławieniem silnika przez hydraulikę.
Diagnoza wykazała, że przyczyną było spalone uzwojenie w cewce gaszenia. Aby uruchomić maszynę, konieczne było zablokowanie cewki mechanicznie, np. patykiem; po jego wyjęciu silnik natychmiast gasł. Jest to przykład, gdzie awaria prostego komponentu elektrycznego może całkowicie unieruchomić maszynę.
Problemy z Układem AdBlue
Brak Poboru Płynu AdBlue i Sygnalizacja Błędów
Użytkownicy koparko-ładowarek JCB (model z 2017 roku) mogą napotkać problem z układem AdBlue, polegający na braku poboru płynu. Mimo że zbiornik jest zalany do pełna, poziom płynu nie ubywa od dwóch tygodni. Taka sytuacja często jest sygnalizowana przez świecący pomarańczowy trójkąt z wykrzyknikiem na wyświetlaczu.
Po zgaszeniu maszyny słychać charakterystyczne "pykanie" pompy AdBlue, co sugeruje, że próbuje ona wypompować płyn z układu. W takich przypadkach kluczowe jest ustalenie, czy maszynie można odczytać błędy bezpośrednio z wyświetlacza, co znacznie ułatwi diagnostykę problemu z systemem oczyszczania spalin.
TotalEnergies – film 3D o AdBlue® i SCR
Problemy z Układem Hydraulicznym i Silnikiem
Hydraulika Dławiąca Silnik i Czarny Dym
Jednym z poważniejszych problemów, z którymi spotykają się właściciele koparek, np. JCB JS 220 LC (2004 rok), jest sytuacja, gdy układ hydrauliczny dusi silnik. Objawia się to tym, że przy pełnym ruchu manetki funkcji (np. podnoszenie ramienia do góry) silnik gwałtownie zwalnia (dusi się), a z wydechu wydobywa się chmura czarnego dymu. Problem ten sugeruje, że silnik nie jest w stanie sprostać zapotrzebowaniu na moc ze strony hydrauliki. Podobne objawy mogą występować przy początkowym ruchu obrotu, gdzie silnik również się przydusza.
W opisanym przypadku temperatura silnika oraz zużycie oleju były w normie, a spalanie paliwa oceniono jako prawidłowe. Wszystkie filtry, w tym filtry hydrauliki i wielokrotnie filtry paliwowe, zostały wymienione. Sprawdzono również cały układ paliwowy, od wtryskiwaczy po zbiornik paliwa.
Turbosprężarka rzadko jest bezpośrednią przyczyną takich problemów, a jej awarie są zazwyczaj bardzo oczywiste. Objawy uszkodzenia turbiny to: czarny dym (brak powietrza, zatarty wałek, wyboczenie wałka, zablokowanie wentylatora) lub niebieski dym (wyrzut oleju do kolektora, rozpad łożysk i uszczelnień wałka turbiny), a także spadek wydajności (zablokowany zawór upustowy WASTEGATE). W przypadku dławienia silnika i czarnego dymu, należy szukać przyczyn w niedoborze powietrza lub nadmiarze paliwa w stosunku do dostępnego powietrza. Warto zwrócić uwagę, że problem może nasilać się po rozgrzaniu maszyny, podczas gdy przed osiągnięciem pełnej temperatury pracy silnik może działać poprawnie.
W jednym z przypadków, tymczasową poprawę przyniosło wyczyszczenie zaworu z cewką umieszczonego nad pompą hydrauliczną, w którym zebrało się dużo zanieczyszczeń. Sugeruje to konieczność regularnej kontroli i czyszczenia elementów sterujących układem hydraulicznym.
Niestabilne Obroty Silnika
Falowanie Obrotów i Potencjometr Przepustnicy
Problem z nieregularnymi obrotami silnika, niezależnie od cyklu pracy i obciążenia, jest często zgłaszany w starszych modelach koparek JCB serii JS. Jedną z podejrzewanych przyczyn jest niesprawny potencjometr obrotów, który nie reaguje płynnie, lub czujnik położenia przepustnicy (potencjometr) wymagający wymiany. Chociaż słyszy się, że to przypadłość JS-ów, jest to prawda tylko połowiczna - dotyczy głównie starych modeli. Przed przystąpieniem do wymiany potencjometru zawsze zaleca się przeprowadzenie dokładnej diagnostyki, ponieważ falowanie obrotów może mieć wiele przyczyn.
Nietypowe Rozwiązanie Problemu z Obrotami
W jednym z opisanych przypadków, problem z falującymi obrotami i szalejącym wskaźnikiem został rozwiązany w zaskakująco prosty sposób. Koparka zakupiona została przez pierwszego właściciela w Interhandlerze, gdzie udało się znaleźć serwisanta znającego maszynę. Podczas rozmowy telefonicznej skojarzył on koparkę i pomógł w rozwiązaniu problemu. Okazało się, że wystarczyło dolać cieczy chłodzącej do zbiorniczka wyrównawczego. Mimo że poziom płynu znajdował się mniej więcej w połowie, czujnik poziomu był poniżej tej wartości. Po uzupełnieniu płynu przestał pikać brzęczek, wskaźnik się ustabilizował, a obroty silnika wyrównały się. Jest to ciekawy przykład, jak pozornie odległe problemy mogą być ze sobą powiązane w złożonych systemach maszyn budowlanych. Po tym zabiegu potencjometr obrotów nadal nie działał równomiernie, ale po ustawieniu obrotów utrzymywał je stabilnie.
Części Zamienne do Maszyn JCB
Dostępność części zamiennych jest kluczowa dla utrzymania koparek, ładowarek teleskopowych, koparko-ładowarek i miniładowarek JCB w ciągłej sprawności. Części te mogą być dostępne jako oryginalne komponenty (Original Equipment Manufacturer - OEM), które gwarantują idealne dopasowanie i jakość, ale również jako wysokiej jakości zamienniki.
Zamienniki stanowią tańszą alternatywę i często oferują porównywalną trwałość. Wybór między OEM a zamiennikiem często zależy od budżetu i specyfiki awarii.
Zakup używanych części do maszyn JCB to dobry wybór, gdy budżet na nowe komponenty jest ograniczony. Koszt używanych części JCB jest niższy niż nowych, a wiele z nich jest w bardzo dobrym stanie. Wyposażenie do starszych modeli maszyn JCB może być łatwiej dostępne na rynku wtórnym niż jako nowy komponent. Przed zakupem używanych części należy zawsze sprawdzić ich kompatybilność z modelem maszyny i dokładnie obejrzeć pod kątem widocznych uszkodzeń, aby upewnić się co do dobrego stanu technicznego.
