Koparko-ładowarka JCB 3CX to ikoniczna maszyna budowlana, ceniona na całym świecie za swoją niezawodność, wydajność i wszechstronność. Od momentu wprowadzenia na rynek, model ten był stale ulepszany i modernizowany, aby sprostać rosnącym wymaganiom rynku budowlanego. Niniejszy artykuł poświęcony jest analizie danych technicznych tego popularnego modelu, oferując szczegółowy przegląd jego specyfikacji, parametrów i możliwości.
Historia i Rozwój Modelu JCB 3CX
Historia JCB 3CX jest nierozerwalnie związana z historią firmy JCB. W 1953 roku Joseph Cyril Bamford zrewolucjonizował rynek, tworząc JCB Mk 1 - pierwszą na świecie koparko-ładowarkę. Prawdziwa dominacja rozpoczęła się jednak wraz z serią "3C", a model 3CIII z 1977 roku sprzedał się w ogromnych ilościach. Od ponad 40 lat żółta koparko-ładowarka z charakterystycznym logo jest najczęściej spotykanym widokiem na placach budowy, co jest efektem połączenia wszechstronności, niezawodności i ciągłych innowacji.
Charakterystyka Techniczna JCB 3CX
Koparko-ładowarka JCB 3CX jest maszyną budowlaną cenioną za swoją uniwersalność i zdolność do pracy w trudnych warunkach. Jej konstrukcja oraz zastosowane technologie zapewniają wysoką wydajność, komfort operatora, a także obniżone koszty eksploatacji.
Silnik i Układ Napędowy
JCB 3CX jest wyposażona w wydajny silnik Ecomax o mocy 55 kW. Model ten posiada silnik wysokoprężny Perkins 1004-40T z 4 cylindrami i pojemności 4 litrów. Układ napędowy osiąga moc maksymalną do 100 koni mechanicznych i moment obrotowy do 400 Nm nawet przy niskich obrotach. W najnowszych modelach tego agregatu system spalania paliwa stał się znacznie bardziej wydajny, co pozwala zrezygnować z filtra sadzy układu wydechowego i zmniejsza zużycie paliwa.
- Zużycie paliwa: Silnik charakteryzuje się o 16% mniejszym zużyciem paliwa w porównaniu do poprzednich wersji. Dodatkowo, blokada momentu obrotowego (Torque Lock) pozwala na osiągnięcie nawet 25% oszczędności paliwa. Średnie spalanie wynosi 5-7 litrów na godzinę podczas prac lekkich, 7-10 litrów na godzinę przy pracach średnich oraz 10-15 litrów w przypadku prac ciężkich.
- Systemy filtrowania: W instalacji wbudowany jest filtr wody, a w filtrze oleju znajduje się zawór przeciwprądowy, dzięki któremu olej dłużej pozostaje czysty. Filtr powietrza posiada system automatycznego czyszczenia.
- System podgrzewania: Silnik jest wyposażony w system podgrzewania o mocy 240 W, który pozwala na szybki start nawet w bardzo niskich temperaturach.
- Torque Lock: Pozwala zmniejszyć zużycie paliwa o 25% i zwiększyć prędkość jazdy o około 10%.
Układ kierowniczy jest w pełni zhydraulizowany. Po zatrzymaniu silnika aktywowany jest awaryjny układ kierowniczy. Istnieją 2 tryby: skręt dwóch kół - do jazdy po drogach i skręt czterech kół - do manewrowania podczas transportu ładunków i pracy w ograniczonych warunkach. Skrzynia biegów może być mechaniczna lub półautomatyczna.
Wymiary i Masa
Dane techniczne koparko-ładowarki JCB 3CX wskazują, że jej wymiary i waga są istotne przy planowaniu transportu i użytkowania.
- Długość konstrukcyjna: 5620 mm
- Całkowita szerokość: 2360 mm
- Wysokość kabiny: 2780 mm
- Całkowita wysokość: 3610 mm
- Minimalny prześwit pod podporą: 370 mm
- Minimalny prześwit pod łyżką: 500 mm
- Masa robocza: 7370 kg
- Masa operacyjna: 7200 kg
Kabina Operatora
Kabina operatora została zaprojektowana z myślą o maksymalnej funkcjonalności i wygodzie. Wyróżnia się doskonałą widocznością dzięki kompaktowej budowie silnika i niewielkiej masce. Drzwi otwierają się z obu stron, eliminując potrzebę dodatkowego obchodzenia maszyny. Wielowarstwowe, wytrzymałe szkło zapewnia dodatkowe bezpieczeństwo.
- Wyposażenie: Ekran boczny umożliwia kontrolę nad systemami audio, telefonem oraz dostarcza szczegółowych informacji o stanie technicznym maszyny, wysyła alerty serwisowe i opisuje jej funkcje.
- Komfort termiczny: Klimatyzacja, klimatyzowany schowek na jedzenie, ogrzewanie i odmrażanie przedniej szyby oraz lusterek.
- Poziom hałasu: Obniżony poziom hałasu (nie przekracza 73 dB wewnątrz kabiny) znacząco podnosi komfort pracy.
- Ergonomia: Fotel zamontowany na zawieszeniu pneumatycznym z zagłówkiem, wygodne uchwyty sterujące w postaci joysticków, które obracają się wraz z fotelem. System sterowania ręcznego umożliwia wybór schematu sterowania: JCB X+, SAE, ISO+.
Ramię Ładowarki
Ramię ładowarki w JCB 3CX zostało wyposażone w wielofunkcyjną łyżkę typu 6w1.
- Pojemność łyżki: 1 m³
- Szerokość łyżki: 2,35 m (maksymalna pojemność łyżki do ładowania: 1 m³, szerokość: 2,23 m)
- Maksymalna wysokość załadunku: 3,2 m
- Wysokość wyładunku: 2,72 m
- Zasięg na pełnej wysokości: 1,37 m
- Maksymalna pojemność koparko ładowarki JCB 3CX: 1850 kg
- Maksymalna wysokość podnoszenia ładunku: 3,23 m
- Udźwig: 3169 kg (teoretyczny udźwig przedniej łyżki według producenta to 3100 kg)
- Siła skrawania łyżki: Ponad 6,5 tony (6531 kg)
- Siła zrywania w ramionach łyżki: 4732 kg

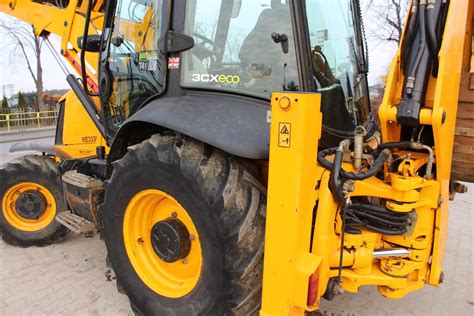

Ramię Koparki
Ramię koparki JCB 3CX umożliwia pracę na znacznych głębokościach i posiada duży zasięg.
- Maksymalna głębokość kopania: 5,97 m (standardowo 4,24 m dla łyżki 0,3 m³)
- Zasięg na poziomie gruntu od osi obrotu ramienia: 6,52 m
- Zasięg w bok od osi maszyny: 7,09 m
- Maksymalna wysokość załadunku: 4,72 m
- Udźwig z wysuwanym ramieniem: 719 kg
- Udźwig bez wysuwu: 1451 kg
- Siła skrawania łyżki koparki: 6228 kg
- Maksymalna pojemność łyżki do kopania: 0,3 m³
- Szerokość łyżki do kopania: 60 cm
Wysięgnik i tylna rączka łyżki mają tę samą długość, co pozwala pracownikowi kopać w pobliżu maszyny, oszczędzając paliwo.
Zasilanie Elektryczne
Nominalne napięcie w sieci pokładowej wynosi 12 V. Koparka jest wyposażona w instalację elektryczną, specjalne złącza i tablicę z bezpiecznikami topikowymi.
- Akumulator: 115 A/godz., prawie nie wymaga konserwacji.
- Generator prądu przemiennego: 75 A.
- Oświetlenie: 2 halogenowe reflektory drogowe, 4 przednie i 4 tylne regulowane reflektory, 2 tylne światła.
- Przyrządy kontrolno-pomiarowe: tachometr, czujnik i wskaźnik poziomu paliwa, czujnik i wskaźnik temperatury płynu chłodzącego, licznik motogodzin, zegar.
- Systemy sygnalizacji: Audiowizualny system sygnalizacji poziomu i ciśnienia oleju w silniku, stanu skrzyni biegów, akumulatora, hamulca postojowego, filtra powietrza i generatora prądu przemiennego.
Specjalne Funkcje i Technologie
JCB 3CX została wyposażona w szereg innowacyjnych funkcji, które zwiększają jej wydajność, ekonomiczność i komfort pracy:
- EcoRoad: Zużycie paliwa na godzinę może spaść nawet o 25% dzięki zastosowaniu transformatora hydraulicznego z blokadą.
- EcoLoad: Możliwość sterowania prędkością układu hydraulicznego, co poprawia siłę uciągu przy niskich obrotach agregatu napędowego i zmniejsza zużycie paliwa.
- EcoDig: Układ hydrauliczny z trzema pompami, które przy niskich obrotach zwiększają ciśnienie, zwiększając wydajność i zmniejszając zużycie paliwa podczas kopania o 15%.
- PowerSlide: Specjalny napęd hydrauliczny, który umożliwia przesuwanie tylnego zawieszenia koparki po prowadnicy.
- SRS (SmoothRide System): Kompensator drgań tylnego urządzenia zawieszonego, który zapobiega wysypywaniu się ładunku z łyżki. Zawiera 1 butlę suchego azotu i akumulator hydrauliczny.
- Przesuw Boczny (Sideshift): Ikoniczne rozwiązanie JCB, pozwalające na hydrauliczne przesuwanie całej wieżyczki koparkowej wzdłuż tylnej ramy.
- Dyferencjał o ograniczonym poślizgu (LSD): Zwiększa przyczepność i kontrolę pojazdu w trudnych warunkach terenowych.
Modyfikacje Koparko-Ładowarki JCB 3CX
Istnieje kilka modyfikacji koparko-ładowarki JCB 3CX, które różnią się konfiguracją i możliwością montażu osprzętu:
- 3CX: Standardowy model ze stałą ramieniem.
- 3CX Sitemaster: Najpopularniejsza i najbardziej uniwersalna wersja z ramieniem teleskopowym, która pozwala zwiększyć maksymalną głębokość kopania do 5,5 m.
- 3CX Contractor: Najmocniejsza wersja z silnikiem wysokoprężnym z turbodoładowaniem o mocy 100 KM i teleskopowym uchwytem.
- 3CX Super: Wersja z większymi kołami na przedniej osi i funkcją sterowania skrętem tylnych kół, co znacznie poprawia manewrowość agregatu. Posiada cztery równe koła i napęd na obie osie skrętne.
- Pothole Master: Wyposażony w frezarkę typu planującego i łyżkę ze szczotką. Służy do naprawy i konserwacji odcinków dróg.
- ECO: Najnowsze generacje, w których główny nacisk położono na ekologię i oszczędność.
Zastosowanie Koparko-Ładowarki JCB 3CX
Koparko-ładowarka JCB 3CX znajduje szerokie zastosowanie w różnych gałęziach przemysłu, głównie budowlanym, rolniczym i komunalnym. Jest niezastąpiona podczas:
- Prace ziemne: Wykopy pod fundamenty, niwelacje terenu, budowa dróg, kopanie rowów melioracyjnych.
- Załadunek i rozładunek materiałów: Ziemia, piasek, żwir, kruszywo, zboże, nawozy, siano, palety z pustakami.
- Transport: Materiałów na krótkich dystansach.
- Prace porządkowe: Usuwanie śniegu, naprawa infrastruktury drogowej.
Do tej koparko-ładowarki dostępnych jest wiele szybko wymienialnych osprzętów, takich jak łyżki, widły, młoty hydrauliczne, sprzęt wiertniczy, frezy itp. Uniwersalna łyżka szczękowa „6 w 1” kopie, ładuje, przesuwa, chwyta, wyrównuje grunt i zasypuje rowy. Za pomocą tylnej łyżki w ciągu 8 godzin pracy operator koparki może wykopać około 100 m³ gruntu.
Porównanie JCB 3CX i JCB 4CX
Koparko ładowarka JCB 3 CX- poznaj jej zalety
Model JCB 3CX jest bardziej kompaktowy i zwrotny, podczas gdy 4CX oferuje większy udźwig i moc. Wybór między tymi modelami zależy od specyficznych potrzeb użytkownika oraz warunków pracy.
Specyfika JCB 4CX
Model JCB 4CX, jeden z najpopularniejszych na świecie, oferuje podobną mobilność i uniwersalność. Wykorzystuje silnik JCB EcoMAX, który nie wymaga systemu oczyszczania gazów spalinowych i jest przystosowany do pracy z wysokiej klasy olejami, co obniża koszty eksploatacji.
- Silnik: EcoMAX o mocy 81 kW (109 KM) i wysokim momencie obrotowym już od 1200 obr./min., co przekłada się na niższe zużycie paliwa.
- Skrzynia biegów: Sześciobiegowa skrzynia biegów w połączeniu z systemem Torquelock w modelach Powershift redukuje zużycie paliwa nawet o 25% i skraca czas przejazdu po drogach o 10%.
- Komfort operatora: Niski poziom hałasu, podgrzewana szyba i lusterka, system automatycznego ogrzewania, klimatyzacja, funkcjonalnie zaprojektowana deska rozdzielcza.
- Systemy wspomagające: SmoothRide JCB minimalizuje przechyły podczas jazdy, wspomaganie hamulców i system Powerslide ułatwiają szybką i bezpieczną zmianę pozycji maszyny. System LSD zapobiega poślizgowi kół, chroniąc opony przed nadmiernym zużyciem.
- Bezpieczeństwo: Systemy ostrzegania o pozycji stabilizatora, antypoślizgowe stopnie oraz opony zabezpieczone przed przebiciem.
Zakup i Wynajem
Decydując się na zakup JCB 3CX, można rozważyć opcje zakupu maszyny nowej lub używanej. Ważne jest, aby przed zakupem sprawdzić dane techniczne i historię serwisową. Opcje zakupu są zróżnicowane - maszynę można nabyć bezpośrednio od producenta, u dealera lub z rynku wtórnego, a także skorzystać z różnych form finansowania, takich jak leasing czy kredyt.
Wynajem JCB 3CX jest atrakcyjnym rozwiązaniem szczególnie przy krótkoterminowych projektach, ponieważ pozwala uniknąć wysokich kosztów zakupu i utrzymania, a firmy wynajmujące często oferują pełen serwis i naprawy. Porównanie kosztów zakupu i wynajmu wymaga uwzględnienia wielu czynników, w tym ceny maszyny, kosztów finansowania, ubezpieczenia, serwisu, napraw, a także paliwa i płynu hydraulicznego.
Konserwacja i Serwis
Niezależnie od tego, czy zdecydujesz się na nową, czy używaną koparko-ładowarkę JCB 3CX, kluczowe znaczenie ma dostęp do części zamiennych i serwisu. W ofercie firmy Glimat dostępne są wysokiej jakości zamienniki ITR oraz części marki GTRAX, które sprawdzają się w wymagających warunkach pracy. Regularne serwisowanie maszyny i sprawdzanie sprawności układu paliwowego i filtrów ma kluczowe znaczenie dla prawidłowego zużycia paliwa.
Codzienna kontrola, konserwacja lub naprawa nie będą sprawiać trudności, ponieważ konstrukcja i umiejscowienie silnika zapewniają szybki dostęp do wszystkich węzłów i agregatów. Serwisowanie obejmuje regularne kontrole układu hydraulicznego, wymianę oleju silnikowego oraz sprawdzanie stanu komponentów. Ważne jest, aby korzystać z oryginalnych części zamiennych, aby zapewnić długotrwałe działanie maszyny.
Kupowanie używanych części do koparko-ładowarek JCB jest popularne i pozwala zaoszczędzić znaczne sumy. By uniknąć nieprzyjemnych sytuacji, należy wcześniej sprawdzić ich stan techniczny, rozejrzeć się za śladami zużycia, napraw i uszkodzeń oraz upewnić się, czy sprzedawca oferuje gwarancję lub możliwość zwrotu.
