Koparko-ładowarka JCB 3CX to jedna z najczęściej używanych maszyn w budownictwie, rolnictwie i pracach komunalnych na całym świecie. Jest to popularny wybór wśród profesjonalistów ze względu na swoją wszechstronność, znajdując zastosowanie w wielu dziedzinach. W branży budowlanej umożliwia wykonywanie wykopów pod fundamenty budynków, przygotowanie terenu pod budowę oraz wszelkiego rodzaju prace ziemne, a także szybki załadunek i transport materiałów budowlanych, takich jak ziemia, piasek, żwir czy kruszywo.
W rolnictwie JCB 3CX jest wykorzystywana do kopania rowów melioracyjnych, przygotowywania terenu pod uprawy, budowy infrastruktury gospodarstwa rolnego, załadunku i transportu zboża, nawozów, siana oraz innych płodów rolnych, a także do prac porządkowych. W pracach komunalnych często służy do usuwania śniegu, naprawy infrastruktury drogowej i utrzymania porządku.
Maszyna ta wyróżnia się rozkładem momentu obrotowego przy niskich obrotach silnika, co zapewnia wydajne cykle kopania. Zaawansowane tryby Eco mogą zapewnić zauważalne oszczędności paliwa podczas transportu i eksploatacji. Jest bardzo zwrotna i łatwo radzi sobie z niewielkimi pracami o mniejszej skali, takimi jak kopanie rowów. Silnik jest wystarczająco mocny i zazwyczaj nie zużywa dużo paliwa, a obsługa jest prosta dzięki intuicyjnemu panelowi przełączników. Okresy serwisowe wydają się być przyzwoite, co przekłada się na niezawodność.
Mimo wielu zalet, operatorzy JCB 3CX zgłaszają szereg problemów, zwłaszcza dotyczących układu przeniesienia napędu i pracy silnika. Poniżej przedstawiamy najczęściej występujące usterki i sposoby ich diagnozy oraz rozwiązania.
Problemy z wydajnością i prędkością jazdy
Symptomy i pierwsze obserwacje
Jednym z najczęściej zgłaszanych problemów jest redukcja prędkości na poszczególnych biegach, szczególnie na pierwszym i drugim, podczas gdy biegi trzeci i czwarty działają w miarę poprawnie. Operatorzy zauważają, że silnik wkręca się na obroty, osiągając maksymalnie około 2250 obrotów na minutę (przy obrotomierzu wyskalowanym do 2500 obrotów), jednak mimo to prędkość jazdy na płaskim terenie spada. Maszyna może wydawać się wolniejsza, nawet jeśli nie jest przeciążana. Starsze maszyny, takie jak modele z 1987 roku, mogą wykazywać drastycznie niską prędkość maksymalną, z trudnościami w użyciu 3. i 4. biegu, a nawet niewielkie wzniesienia stanowią dla nich przeszkodę nie do pokonania, gdzie drugi bieg ledwo daje radę.
Potencjalne przyczyny

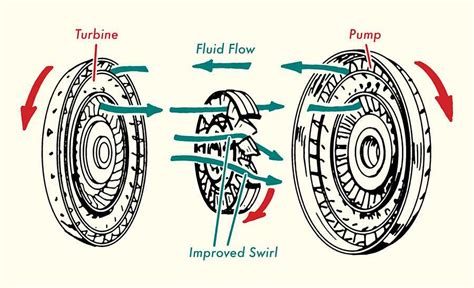

- Zmiennik momentu obrotowego: Jest to jeden z kluczowych elementów układu napędowego. W sytuacji, gdy olej w zmienniku jest zimny, maszyna może początkowo jeździć wolniej, a poprawa następuje dopiero po przejechaniu kilkuset metrów, gdy olej osiągnie temperaturę roboczą.
- Pompa jazdy: Jej niewłaściwe działanie może prowadzić do niedostatecznego ciśnienia w układzie, co bezpośrednio wpływa na zdolność maszyny do rozwijania pełnej prędkości.
- Przekładnia Powershift: Problemy wewnętrzne w skrzyni biegów, takie jak zużycie tarczek, łożysk czy uszkodzenia w systemie sterowania, mogą powodować utratę prędkości lub nieprawidłowe przełożenia.
- Układ paliwowy: Niewystarczające dostarczanie paliwa do silnika lub zanieczyszczenia mogą prowadzić do spadku mocy, co objawia się również niższą prędkością jazdy.
Wstępne działania serwisowe
W celu diagnozy i potencjalnego rozwiązania problemów z prędkością, zaleca się wykonanie podstawowych czynności serwisowych: wymianę oleju silnikowego i filtra oleju, filtra oleju w przekładni oraz filtra i separatora paliwa. Często takie działania mogą poprawić kulturę pracy silnika i minimalnie wpłynąć na osiągi. Regularne serwisowanie i dbanie o sprawność układu paliwowego i filtrów jest kluczowe dla prawidłowego funkcjonowania maszyny i optymalnego zużycia paliwa.
Problemy z silnikiem i układem paliwowym
Objawy dymienia i trudności z uruchomieniem
Problemy z silnikiem często objawiają się kopceniem. Maszyna może niemiłosiernie kopcić na czarno podczas powolnego toczenia lub jazdy pod obciążeniem. Przy rozruchu zimnego silnika mogą pojawiać się białe obłoki z komina, które po złapaniu zapłonu zmieniają się w lekko czarny dym. Silnik może palić ciężko, zwłaszcza gdy jest zimny, choć po porannym uruchomieniu, kolejne odpalenia w ciągu dnia mogą przebiegać bez problemów. Charakterystyczne jest, że maszyna może nie mieć szansy obrócić kołami, nawet gdy przodem dostawi się ją do drzewa na piaskowej nawierzchni, co świadczy o znacznej utracie mocy pod obciążeniem. Jeśli maszyna kopci czarno, oznacza to zazwyczaj za dużo paliwa lub za mało powietrza. Podniesiona maszyna może nie kopcić, ponieważ obciążenie silnika jest znikome.
Diagnostyka i potencjalne rozwiązania

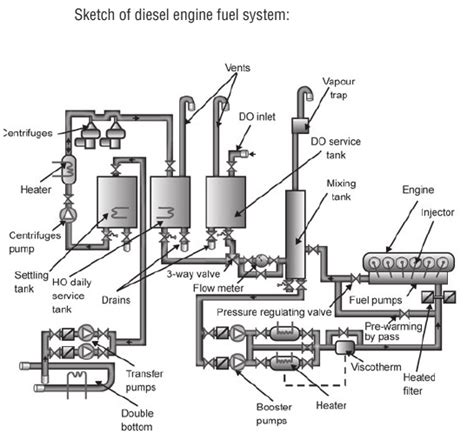

- Układ paliwowy: W przypadku starszych maszyn (np. z lat 80.) w zbiorniku paliwa często gromadzi się syf, rdza i błoto. Zaleca się kompleksowe czyszczenie całego układu paliwowego, włączając w to zbiornik, odstojnik i przewody. Należy również wymienić filtr paliwowy i filtr powietrza.
- Pompka wstępna i pompa wtryskowa: Jeśli czyszczenie układu i wymiana filtrów nie pomogą, problem może leżeć w niewydolności pompki wstępnej lub samej pompy wtryskowej.
- Wtryskiwacze: Lejące wtryskiwacze są częstą przyczyną czarnego dymu i spadku mocy. Warto je sprawdzić u pompiarza - zdarza się, że są w dobrym stanie, co eliminuje je z listy podejrzanych.
- Turbosprężarka: Uszkodzona turbosprężarka (np. z luzami) jest często odpowiedzialna za dymienie. Jej wymiana może całkowicie wyeliminować problem kopcenia.
- Regulacja zaworów: Upewnienie się, że zawory są prawidłowo ustawione, może wpłynąć na optymalne spalanie.
Hałasy i metaliczne dźwięki w układzie przeniesienia napędu
Rodzaje i lokalizacja dźwięków
Operatorzy zgłaszają różnorodne, niepokojące dźwięki podczas jazdy JCB 3CX. Może to być nagłe "pyknięcie" z następowym, bardzo głośnym wyciem, szczególnie na 3. i 4. biegu podczas jazdy do przodu. Dźwięk ten ustaje, gdy napęd jest odłączany i nie występuje podczas jazdy do tyłu. Inne zgłoszenia to donośny, charczący dźwięk przypominający tarcie metalu o metal, słyszalny zarówno na tylnym napędzie, jak i na obu osiach. Może również pojawić się metaliczne tarcie, które na niższych biegach jest do zniesienia, ale nasila się drastycznie po załączeniu blokady momentu obrotowego (Torquelock). Zlokalizowanie źródła hałasu podczas jazdy bywa trudne - może on dochodzić zarówno z tylnego mostu, jak i ze skrzyni biegów. Co ciekawe, po podniesieniu maszyny na łyżce i stopach oraz włączeniu dowolnego biegu (z napędem przednim i bez, z Torquelockiem i bez) nic nie słychać, co wskazuje na problem pod obciążeniem.
Możliwe źródła problemu

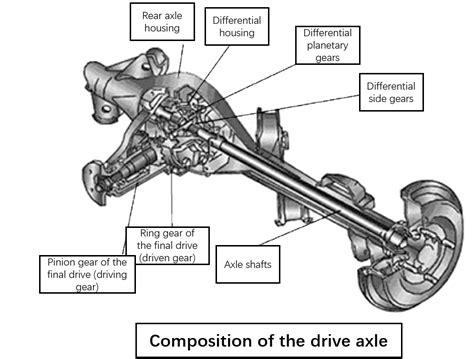

- Mosty napędowe: Jednym z podejrzanych są mosty, zwłaszcza mechanizm różnicowy (dyferencjał). Uszkodzone tarczki, łożyska lub inne elementy w mostach mogą powodować metaliczne dźwięki.
- Wał napędowy i krzyżaki: Wał napędowy do przedniego mostu jest częstym źródłem hałasu. Suche krzyżaki potrafią "nieźle tarabanić", a luzy na wieńcu przy wysuwanej części wału mogą powodować stukanie. Pusty w środku wałek może również przenosić i wzmacniać hałas, działając niczym dzwon.
- Skrzynia biegów: Elementy wewnętrzne przekładni, takie jak łożyska czy sprzęgła, również mogą być źródłem niepokojących dźwięków, zwłaszcza gdy są uszkodzone.
Zalecane czynności diagnostyczne i naprawcze
- Wymiana oleju w mostach: Jeśli dawno nie był zmieniany, należy zacząć od wymiany oleju w mostach. Podczas spuszczania oleju warto sprawdzić, czy nie ma w nim metalicznych kawałeczków - ich obecność mocno wskazuje na uszkodzenie dyferencjału.
- Smarowanie krzyżaków: Regularne i częste smarowanie krzyżaków na wale napędowym do przedniego mostu może wyeliminować hałasy spowodowane ich wysuszeniem.
- Inspekcja wału napędowego: Warto odkręcić wał od przedniego napędu i sprawdzić jego stan, w tym łożyska. Czasem wymiana samych krzyżaków nie pomaga, a problemem jest luz na wieńcu wysuwanej części - w takich przypadkach tymczasowym rozwiązaniem może być obfite napakowanie smaru. W przypadku wzmacniania hałasu przez pusty wałek, niektórzy użytkownicy przewiercają go i wypełniają pianką montażową, jednak taka modyfikacja wymaga absolutnej precyzji w wyważeniu, aby nie spowodować dalszych problemów.
Należy pamiętać, że koparko-ładowarki JCB są ogólnie uznawane za głośne, jeśli chodzi o pracę układu przeniesienia napędu, a niektóre dolegliwości mogą ustępować po wymianie olejów lub nawet samoczynnie.
Awarie i nieprawidłowe działanie skrzyni biegów Powershift
Opis usterek
Problemy ze skrzynią biegów Powershift często objawiają się w sposób złożony. Operatorzy opisują uczucie, jakby ktoś "nacisnął na hamulec" podczas jazdy na 4. biegu, co prowadzi do spowolnienia maszyny, mimo że silnik nadal ciągnie. Maszyna zachowuje się, jakby miała wielki opór, co sugeruje, że to skrzynia gdzieś ją "trzyma". Obserwuje się również szarpnięcia i wahania obrotów (np. spadek z 2100 do 1900 i ponowny wzrost) przy delikatnej jeździe i zmianie z 3. na 4. bieg. W nowszych modelach (np. 2013 rok z automatyczną 6-biegową skrzynią Powershift) mogą występować problemy z myleniem biegów na automacie (np. 3. jedzie jak 2., a 2. jak 1.), blokowaniem kół, a nawet brakiem wstecznego biegu, który czasem pojawia się po zgaszeniu i ponownym uruchomieniu maszyny.

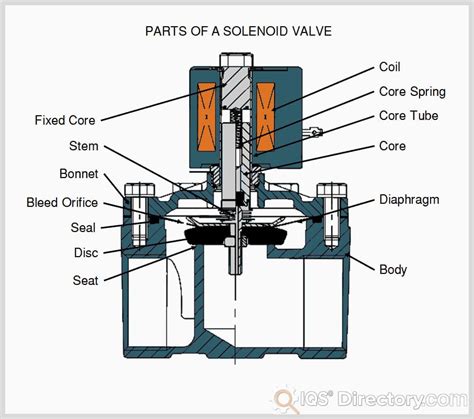

Rola elektrozaworów (cewek) i ich diagnostyka
Kluczową rolę w prawidłowym działaniu skrzyni Powershift odgrywają elektrozawory (cewki). Ich uszkodzenie lub nieprawidłowe działanie jest bardzo częstą przyczyną opisanych problemów. Wymiana uszkodzonych cewek może tymczasowo pomóc - w niektórych przypadkach maszyna pracowała poprawnie przez dzień lub nawet miesiąc, po czym problem powracał. Zauważono, że na każdej cewce po wyłączeniu może być obecne napięcie 6V. Istotne jest, czy używane cewki są oryginalne, czy zamienniki, gdyż te ostatnie mogą charakteryzować się niższą trwałością lub niepełną kompatybilnością.
Doświadczenie operatorów wskazuje, że elektrozawór Y odpowiada za "zapięcie" wałka głównego, który jest włączany do napędu 3. biegu, więc jego awaria wpłynęłaby na ten bieg. Elektrozawór U natomiast jest odpowiedzialny za przełożenie wysokiego biegu do jazdy w przód.
W celu diagnozy cewek bez demontażu, można zmierzyć ich rezystancję na kostce sterownika skrzyni biegów. Przykładowo, jedna cewka może wykazywać zwarcie, podczas gdy pozostałe mają rezystancję około 6,5 Ω.
Inne potencjalne przyczyny
- Sterownik pod kierownicą: W przypadku mylenia biegów lub niestabilnej pracy skrzyni, podejrzenie może paść na uszkodzony sterownik znajdujący się pod kierownicą.
- Czujnik obrotów na skrzyni: Wadliwy czujnik obrotów na skrzyni biegów może dostarczać nieprawidłowe dane do sterownika, co skutkuje błędnym wyborem przełożeń.
- Blok zaworowy: Mimo wymiany cewek, problem może leżeć w samym bloku zaworowym, nawet jeśli wizualnie wygląda i pracuje poprawnie. Sprawdzenie przepływu płynu w przewodach (np. do chłodnicy z bloku zaworowego) może dostarczyć dodatkowych wskazówek - suchy przewód po próbach może świadczyć o problemach z obiegiem.
- Uziemienie cewek: Należy zmierzyć masę cewek do masy akumulatora, aby wykluczyć problemy z uziemieniem.
Wskazówki dotyczące ekonomicznej eksploatacji i zakupu części
Optymalizacja zużycia paliwa
Zużycie paliwa w JCB 3CX jest zmienne i zależy od wielu czynników, takich jak rodzaj pracy, obciążenie, warunki terenowe oraz styl jazdy operatora. Średnie spalanie wynosi:
- 5-7 litrów na godzinę podczas prac lekkich (jazda bez obciążenia, lekkie kopanie).
- 7-10 litrów na godzinę przy pracach średnich (ładowanie i przewożenie materiałów).
- 10-15 litrów na godzinę w przypadku prac ciężkich (kopanie w twardym gruncie, praca z dużym obciążeniem).
Wartości te mogą się różnić w zależności od konkretnego modelu, stanu technicznego maszyny i warunków eksploatacji. Jeden z operatorów zgłosił spalanie w granicach 20-25 litrów na dzień (przy 10-12 godzinach pracy przodem, korytowaniu, rozpychaniu materiałów), co uznał za dobry wynik.
Aby zoptymalizować zużycie paliwa, należy:
- Utrzymywać sprawny układ paliwowy, regularnie serwisować maszynę i sprawdzać stan filtrów.
- Unikać dodatkowego obciążania maszyny zbędnymi przedmiotami podczas pracy z dużymi obciążeniami.
- Stosować tryby pracy dostosowane do konkretnych zadań.
- Utrzymywać silnik na optymalnych obrotach (często między 1500-1700 obr./min, nie przekraczając 2000 obr./min podczas jazdy). Zbyt wysokie obroty zwiększają zużycie.
- Praktykować płynną jazdę, unikając gwałtownego przyspieszania i hamowania.
Zakup używanych części
Kupowanie używanych części do koparko-ładowarek JCB jest popularnym i ekonomicznym rozwiązaniem, pozwalającym zaoszczędzić znaczne sumy, jednocześnie dbając o efektywne działanie maszyn. Używane części to wybór ekonomiczny i ekologiczny, który pozwala utrzymać maszyny w dobrym stanie technicznym, zmniejszając koszty eksploatacji i zakupu nowych komponentów. Aby uniknąć nieprzyjemnych sytuacji, należy:
- Dokładnie sprawdzić stan techniczny części przed zakupem, szukając śladów zużycia, napraw i uszkodzeń.
- Upewnić się, czy sprzedawca oferuje gwarancję lub możliwość zwrotu w przypadku, gdyby część okazała się niesprawna.
