Wyświetlacz motogodzin w koparkach JCB 8015 jest elementem kluczowym dla monitorowania czasu pracy maszyny, jednak wielu użytkowników zgłasza powtarzające się problemy z jego funkcjonowaniem. Usterki te obejmują zarówno całkowity brak wyświetlania, jak i częściową nieczytelność cyfr, często towarzyszy im pojawienie się specyficznej ikony ostrzegawczej.
Opis problemu i objawy
Typowe objawy awarii wyświetlacza motogodzin w JCB 8015 są zróżnicowane:
- Nieczytelne cyfry: Wiele przypadków dotyczy wyświetlacza motogodzin, gdzie cyfry są „pourywane” i stają się nieczytelne. Czasami tylko dziesiętne wartości są widoczne, a pełne godziny zastąpione są kreskami lub zerami.
- Zerowanie licznika: U niektórych użytkowników licznik motogodzin samoistnie się „zeruje”, zaczynając naliczanie od 0, pomimo wcześniejszej dłuższej pracy maszyny.
- Pusty wyświetlacz: Często zdarza się, że wyświetlacz licznika motogodzin pracy koparki jest po prostu pusty i nie wskazuje żadnych wartości. Co istotne, obrotomierz w takich sytuacjach zazwyczaj działa poprawnie.
- Częściowe wyświetlanie: Może pojawić się sytuacja, gdzie licznik, mający na przykład 176.5 mth, pokazuje jedynie "76,5" lub inne częściowe wartości.
- Wpływ czynników zewnętrznych: Jeden z użytkowników zauważył, że problem pojawił się, gdy wnętrze maszyny nagrzało się od słońca, co sugeruje możliwy wpływ temperatury na elektronikę.
Pojawienie się czarnej ikony akumulatora
Wielokrotnie, wraz z problemami wyświetlacza, użytkownicy zgłaszają pojawienie się na nim czarnej ikony akumulatora. Należy podkreślić, że nie jest to czerwona kontrolka, która świeci przed odpaleniem silnika. Próby sprawdzenia wewnętrznej baterii podtrzymującej w liczniku wykazały, że takiej baterii tam nie ma. Pomimo sprawnego akumulatora głównego maszyny, ikonka ta może być niepokojąca i sugerować problem z zasilaniem lub innym obwodem.
Potencjalne przyczyny usterek
Usterki wyświetlacza w JCB 8015 są, niestety, dość częstym przypadkiem. Możliwe przyczyny problemów są różnorodne i często wymagają szczegółowej diagnostyki:
- Uszkodzenie procesora: Wielu techników i użytkowników podejrzewa, że problemem jest uszkodzenie procesora w liczniku. W przypadku całkowitego braku wyświetlania, jest to jedna z najbardziej prawdopodobnych przyczyn, a taka usterka zazwyczaj utrudnia naprawę.

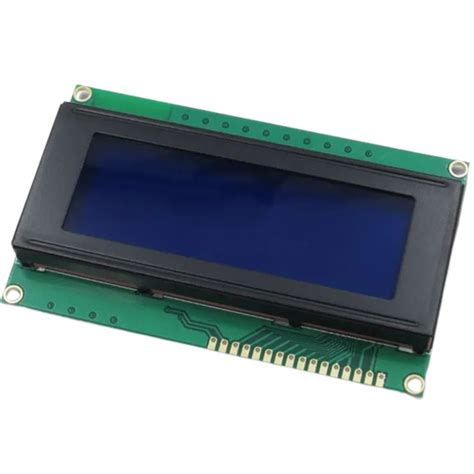

- Problemy z taśmą wyświetlacza LCD: Częstym problemem z wyświetlaniem jest odklejanie się taśmy łączącej od wyświetlacza. Wymaga to dostania się do wnętrza licznika.
- Brak zasilania lub uszkodzone bezpieczniki: Należy sprawdzić obecność stałego zasilania (+12V) oraz zasilania po stacyjce. Wewnętrzne bezpieczniki na płytce drukowanej licznika mogą ulec przepaleniu, co prowadzi do braku działania wyświetlacza.
- Problemy z sygnałem z alternatora: Licznik motogodzin i obrotomierz korzystają z impulsów generowanych przez alternator. Licznik motogodzin zaczyna zliczać czas pracy powyżej określonej prędkości obrotowej. Brak lub zakłócenie tych sygnałów może wpłynąć na nieprawidłowe działanie licznika.
Diagnostyka i próby naprawy
Próby naprawy często zaczynają się od prostych kroków, by wykluczyć oczywiste usterki:
- Sprawdzenie połączeń i zasilania: Należy sprawdzić wszystkie bezpieczniki (zewnętrzne i ewentualne wewnętrzne na płytce licznika), okablowanie, styki w kostkach pod kątem luzów czy korozji. Ważne jest zweryfikowanie, czy do licznika docierają właściwe napięcia. Schemat pinów do podłączenia licznika obejmuje zazwyczaj +12V, masę oraz wzbudzenie z alternatora.
- Naprawa taśmy wyświetlacza: Jeśli problemem jest odklejona taśma, konieczne jest rozebranie licznika. Po zdjęciu wskazówki i odklejeniu cyferblatu, ukazuje się płytka wyświetlacza, driver i taśma. Delikatne podgrzanie taśmy gorącym grotem lutowniczym może przywrócić kontakt i rozwiązać problem.
- Sprawdzenie sygnałów: Do weryfikacji sygnałów z alternatora i innych czujników (np. wału, ciśnienia pompy hydraulicznej, oleju silnikowego) przydatny jest oscyloskop.
- Wymiana elementu / całego licznika: Jeśli podstawowe kroki diagnostyczne nie przynoszą rezultatu, a procesor jest podejrzewany o uszkodzenie, naprawa może być trudna lub niemożliwa. W takiej sytuacji często rozważa się wymianę całego wyświetlacza lub modułu licznika.
Koszty i dostępność części
Dostępność nowych wyświetlaczy motogodzin do JCB 8015 bywa problematyczna. Jeden z użytkowników informował o trudnościach w znalezieniu części, zamawiając nową z Irlandii za około 700 PLN. Inne źródła podają, że nowy licznik może kosztować około 1500 zł, co często skłania do decyzji o wymianie zamiast próby naprawy skomplikowanych usterek.
