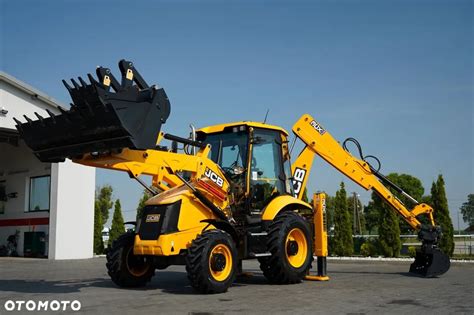

JCB 3CX to ikoniczna koparko-ładowarka, znana na całym świecie ze swojej niezawodności, wydajności i wszechstronności. Niniejszy artykuł poświęcony jest analizie danych technicznych tego popularnego modelu, oferując szczegółowy przegląd jego specyfikacji, parametrów i możliwości.
Koparko-ładowarka JCB 3CX przeszła długą drogę ewolucji. Od momentu wprowadzenia na rynek model ten był stale ulepszany i modernizowany, aby sprostać rosnącym wymaganiom rynku budowlanego. Wybór tej maszyny to decyzja, która przynosi wiele korzyści, przede wszystkim dzięki jej wysokiej wydajności i uniwersalności. Doskonale radzi sobie zarówno z pracami ziemnymi, takimi jak kopanie i załadunek, jak i z transportem materiałów.
Koparko-ładowarka JCB 3CX znajduje szerokie zastosowanie w różnych gałęziach przemysłu, głównie budowlanym. Jest niezastąpiona podczas prac ziemnych, takich jak wykopy pod fundamenty, niwelacje terenu i budowa dróg. Może być również wykorzystywana do załadunku i rozładunku materiałów budowlanych, a także do transportu na krótkich dystansach.
Kluczowe Dane Techniczne JCB 3CX
Silnik
Specyfikacja koparkoładowarki JCB 3CX w kwestii silnika to kluczowy parametr, który wpływa na jej wydajność. Dane techniczne wskazują, że JCB 3CX koparko-ładowarka może być wyposażona w różne modele silników, w zależności od roku produkcji i konfiguracji. Silnik charakteryzuje się określoną mocą, momentem obrotowym i pojemnością, co przekłada się na jej zdolność do wykonywania ciężkich prac w trudnych warunkach.
Koparko-ładowarka JCB 3CX posiada silnik wysokoprężny Perkins 1004-40T z 4 cylindrami, a jego pojemność wynosi 4 litry. Układ napędowy osiąga moc maksymalną do 100 koni mechanicznych i moment obrotowy do 400 Nm nawet przy niskich obrotach, co minimalizuje zużycie paliwa, a jednocześnie utrzymuje wysoką wydajność. W niektórych konfiguracjach, JCB 3CX koparko-ładowarka charakteryzuje się wydajnym silnikiem Ecomax o mocy 55 kW lub 55,4 kW.
W instalacji silnika wbudowany jest również filtr wody, a w filtrze oleju znajduje się zawór przeciwprądowy, dzięki któremu olej dłużej pozostaje czysty, co zmniejsza koszty konserwacji. Filtr powietrza posiada także system automatycznego czyszczenia. Dodatkowo silnik jest wyposażony w system podgrzewania o mocy 240 W, który pozwala na szybki start nawet w bardzo niskich temperaturach. Istnieje również skuteczny system chłodzenia i turbodoładowanie. W najnowszych modelach tego agregatu system spalania paliwa stał się znacznie bardziej wydajny, co pozwala zrezygnować z filtra sadzy układu wydechowego i zmniejsza zużycie paliwa.
Wymiary i Waga
Wymiary i waga maszyny, jaką jest JCB 3CX koparko-ładowarka, to istotne dane, które należy wziąć pod uwagę przy planowaniu transportu i użytkowania. Dane techniczne zawierają informacje o długości, szerokości i wysokości maszyny, a także o jej wadze własnej. Te parametry wpływają na jej mobilność i zdolność do manewrowania w ograniczonych przestrzeniach. Maszyna może pracować w temperaturach od -20 do +46 ℃.
Ogólne parametry wymiarowe:
- Długość konstrukcyjna: 5620 mm
- Całkowita szerokość: 2360 mm
- Wysokość kabiny: 2780 mm
- Całkowita wysokość: 3610 mm
- Minimalny prześwit pod podporą: 370 mm
- Minimalny prześwit pod łyżką: 500 mm
Masa operacyjna JCB 3CX wynosi typowo 7200 kg, a masa robocza może sięgać 7370 kg.
Wydajność (Ładowarka i Koparka)
Wydajność koparko-ładowarki JCB 3CX jako ładowarki i koparki to kluczowy aspekt, który decyduje o jej efektywności w pracy. Dane techniczne precyzują udźwig i pojemność łyżek, co ma bezpośredni wpływ na ilość materiału, jaki maszyna może podnosić i transportować. Specyfikacja podaje maksymalny zasięg i głębokość kopania, co pozwala ocenić jej zdolność do wykonywania różnorodnych prac ziemnych.
Parametry techniczne pracy:
- Moc robocza: 63 kW / 85 KM (w standardowych wersjach, wersje Contractor mogą mieć 100 KM)
- Masa robocza: 7370 kg
- Maksymalna pojemność łyżki do kopania: 0,3 m³
- Szerokość łyżki do kopania: 60 cm
- Maksymalna pojemność łyżki do ładowania: 1 m³
- Szerokość łyżki do ładowania: 2,23 m
- Kąt obrotu łyżki: 201°
- Maksymalna głębokość kopania: 4,24 m (do 5,5 m w wersji Sitemaster)
- Maksymalna prędkość: 37 km/h
- Maksymalna pojemność ładunkowa: 1850 kg
- Maksymalna wysokość podnoszenia ładunku: 3,23 m
- Maksymalny przepływ w układzie koparkowym: 165 l/min
- Udźwig ładowarki: do 2500 kg
Pojemność zbiornika paliwa wynosi 143 l, a zużycie paliwa to około 8 l/h. Za pomocą tylnej łyżki w ciągu 8 godzin pracy operator koparki może wykopać około 100 m³ gruntu.
Układ Napędowy i Kierowniczy
Układ napędowy JCB 3CX opiera się na podwoziu z napędem na wszystkie koła (4x4). Maszyna jest wyposażona w skrzynię biegów mechaniczną lub półautomatyczną. Układ kierowniczy jest w pełni zhydraulizowany, a po zatrzymaniu silnika aktywowany jest awaryjny układ kierowniczy. Istnieją 2 tryby: skręt dwóch kół - do jazdy po drogach i skręt czterech kół - do manewrowania podczas transportu ładunków i pracy w ograniczonych warunkach. Koło kierownicy ma skok 2¾ obrotu od oporu do oporu.
Wysięgnik i tylna rączka łyżki mają tę samą długość, co pozwala pracownikowi kopać w pobliżu maszyny, oszczędzając paliwo.
Instalacja Elektryczna
Nominalne napięcie w sieci pokładowej wynosi 12 V. Koparka jest wyposażona w instalację elektryczną, specjalne złącza i tablicę z bezpiecznikami topikowymi. Zainstalowano również akumulator o pojemności 115 A/godz., który prawie nie wymaga konserwacji, generator prądu przemiennego o mocy 75 A, 2 halogenowe reflektory drogowe, 4 przednie i 4 tylne regulowane reflektory oraz 2 tylne światła.
Wśród przyrządów kontrolno-pomiarowych znajdują się: tachometr, czujnik i wskaźnik poziomu paliwa, czujnik i wskaźnik temperatury płynu chłodzącego, licznik motogodzin i zegar. Obecny jest audiowizualny system sygnalizacji poziomu i ciśnienia oleju w silniku, stanu skrzyni biegów, akumulatora, hamulca postojowego, filtra powietrza i generatora prądu przemiennego.
Komfort i Bezpieczeństwo Operatora
Kabina Operatora
Kabina operatora w JCB 3CX koparko-ładowarka została zaprojektowana z myślą o zapewnieniu maksymalnego komfortu pracy. Dzięki kompaktowej budowie silnika i niewielkiej masce kabina ma doskonałą widoczność. Drzwi otwierają się z obu stron, więc operator nie musi dodatkowo obchodzić maszynę. Wielowarstwowe, wytrzymałe szkło zapewnia dodatkowe bezpieczeństwo.
Wyposażenie kabiny obejmuje regulowany fotel, klimatyzację i system ogrzewania, co pozwala operatorowi na komfortową pracę w różnych warunkach atmosferycznych. Tylną szybę kabiny można otworzyć, przesuwając ją pod dach. Istnieje ogrzewanie i odmrażanie przedniej szyby oraz lusterek. Dobra izolacja akustyczna i antywibracyjna zapewnia niski poziom hałasu wewnątrz, który nie przekracza 73 dB. Wbudowane są również systemy ogrzewania, klimatyzacja, radio i magnetofon z dwoma głośnikami.
Fotel jest zamontowany na zawieszeniu pneumatycznym i wyposażony w zagłówek. Po bokach znajdują się wygodne uchwyty sterujące w postaci joysticków, które obracają się wraz z fotelem podczas przechodzenia od prac ziemnych do załadunku i rozładunku. System sterowania ręcznego umożliwia wybór schematu sterowania: JCB X+, SAE, ISO+.
Systemy Wspomagające i Bezpieczeństwa
Systemy wspomagające i ergonomia w JCB 3CX koparko-ładowarka mają na celu zwiększenie wydajności i bezpieczeństwa pracy. Specyfikacja może zawierać informacje o systemach takich jak wspomaganie kierownicy i hamulce hydrauliczne. Poziom hałasu generowany przez JCB 3CX koparko-ładowarka jest ważnym aspektem związanym z komfortem pracy operatora i wpływem na otoczenie. Dane techniczne określają poziom hałasu emitowanego przez maszynę podczas pracy.
Bezpieczeństwo pracy zapewniają takie elementy jak: system ostrzegania o pozycji stabilizatora podczas ruchu, duże antypoślizgowe stopnie, skrzynka narzędziowa i opony zabezpieczone przed przebiciem płynem.
Specjalne Funkcje i Technologie
W JCB 3CX koparko-ładowarka zastosowano szereg innowacyjnych rozwiązań, które zwiększają jej efektywność i zmniejszają koszty eksploatacji:
- EcoRoad: Dzięki zastosowaniu transformatora hydraulicznego z blokadą, zużycie paliwa na godzinę może spaść nawet o 25%.
- EcoLoad: Umożliwia sterowanie prędkością układu hydraulicznego, co poprawia siłę uciągu przy niskich obrotach agregatu napędowego. Korzystając z tej technologii, można znacznie zmniejszyć zużycie paliwa.
- EcoDig: Funkcja ta obejmuje układ hydrauliczny z trzema pompami, które przy niskich obrotach zwiększają ciśnienie. Dzięki temu zwiększa się wydajność agregatu i zmniejsza się zużycie paliwa podczas kopania o 15%.
- PowerSlide: Funkcja ta obejmuje specjalny napęd hydrauliczny, który umożliwia przesuwanie tylnego zawieszenia koparki po prowadnicy.
- SRS (Smooth Ride System): Jest to kompensator drgań tylnego urządzenia zawieszonego, który zapobiega wysypywaniu się ładunku z łyżki. Zawiera 1 butlę suchego azotu i akumulator hydrauliczny.
- Torque Lock: Kolejna nowa funkcja, która pozwala również zmniejszyć zużycie paliwa JCB 3CX o 25% i zwiększyć prędkość jazdy o około 10%. Sześciobiegowa skrzynia w połączeniu z systemem Torquelock montowane standardowo w modelach Powershift obniżają zużycie paliwa nawet o 25% i czas przejazdu po drogach do 10%.
- Autoshift: Skrzynia biegów Autoshift umożliwia automatyczną regulację biegów, co zwiększa wygodę obsługi, optymalizuje wydajność i może przyczynić się do oszczędności paliwa.
- LSD (Limited Slip Differential): Dyferencjał o ograniczonym poślizgu zwiększa przyczepność i kontrolę pojazdu w trudnych warunkach terenowych poprzez dostosowanie momentu obrotowego, zwłaszcza gdy jedno z kół traci przyczepność. System LSD ograniczający poślizg kół zapobiega nadmiernemu zużyciu opon.
Wyposażenie Dodatkowe i Osprzęt
Do koparko-ładowarki JCB 3CX dostępnych jest wiele szybko wymienialnych osprzętów, co zwiększa jej wszechstronność:
- Łyżki: Wzmocniona łyżka koparkowa o szerokości 600 mm to najbardziej sprawdzony i uniwersalny wybór. Dostępne są również łyżki uchylne.
- Widły: Do transportu i podnoszenia materiałów.
- Młoty hydrauliczne: Niezawodne urządzenia do kucia.
- Sprzęt wiertniczy, frezy: Zwiększające zakres zastosowań maszyny.
- Uniwersalna łyżka szczękowa „6 w 1”: Pozwala na kopanie, ładowanie, przesuwanie, chwytanie, wyrównywanie gruntu i zasypywanie rowów.
- Szybkozłącza: Mechaniczne i hydrauliczne z widłami, umożliwiające szybkie i bezpieczne mocowanie oraz demontowanie osprzętu bez konieczności opuszczania kabiny.
- Obrotnice, chwytaki: Specjalistyczne narzędzia do konkretnych zadań.
Główne Modyfikacje Koparko-ładowarki JCB 3CX
Istnieje kilka modyfikacji koparko-ładowarki JCB 3CX, które różnią się konfiguracją i możliwościami montażu osprzętu:
- 3CX: Standardowy model ze stałą ramieniem.
- 3CX Sitemaster: Wersja z ramieniem teleskopowym, która pozwala zwiększyć maksymalną głębokość kopania koparko-ładowarki JCB 3CX do 5,5 m.
- 3CX Contractor: Najmocniejsza wersja. Posiada silnik wysokoprężny z turbodoładowaniem, dzięki czemu maksymalna moc maszyny wzrosła do 100 KM. Posiada teleskopowy uchwyt.
- 3CX Super: Zainstalowano większe koła na przedniej osi i dodano funkcję sterowania skrętem tylnych kół, co znacznie poprawia manewrowość agregatu. Podczas skręcania przednich kół tylne skręcają w przeciwną stronę.
- Pothole Master: Wyposażony w frezarkę typu planującego i łyżkę ze szczotką. Ta modyfikacja służy do naprawy i konserwacji odcinków dróg.
Serwisowanie i Konserwacja
Codzienna kontrola, konserwacja lub naprawa JCB 3CX nie sprawiają trudności, ponieważ konstrukcja i umiejscowienie silnika zapewniają szybki dostęp do wszystkich węzłów i agregatów. Serwisowanie obejmuje regularne kontrole układu hydraulicznego, wymianę oleju silnikowego oraz sprawdzanie stanu komponentów. Ważne jest, aby korzystać z oryginalnych części zamiennych, aby zapewnić długotrwałe działanie maszyny. System CANBUS informuje o niezbędnych przeglądach, a monitor w kabinie operatora informuje o wszelkich procesach zachodzących w koparce, co ułatwia zarządzanie i utrzymanie maszyny.
Transport JCB 3CX
Transport JCB 3CX koparko-ładowarka wymaga odpowiedniego przygotowania i sprzętu. Ze względu na wymiary i wagę maszyny, transport koparko-ładowarki często odbywa się na specjalistycznych lawetach niskopodwoziowych. Niezbędne jest zabezpieczenie maszyny pasami transportowymi, aby zapobiec jej przesuwaniu się podczas transportu.
Wymiary koparko-ładowarki JCB 3CX są kluczowe przy planowaniu transportu. Dane techniczne precyzują długość, szerokość i wysokość maszyny w pozycji transportowej. Należy uwzględnić te wymiary, aby upewnić się, że koparko-ładowarka JCB zmieści się na lawecie i będzie mogła być transportowana po drogach publicznych.
Zakup i Wynajem JCB 3CX
Decydując się na zakup JCB 3CX koparko-ładowarka, można rozważyć opcje zakupu maszyny nowej lub używanej. Ważne jest, aby przed zakupem sprawdzić dane techniczne i historię serwisową maszyny. Opcje zakupu są zróżnicowane - maszynę można nabyć bezpośrednio od producenta, u dealera lub z rynku wtórnego, a także skorzystać z różnych form finansowania, takich jak leasing czy kredyt. Przed podjęciem decyzji warto porównać oferty różnych dostawców i dokładnie przeanalizować specyfikację maszyny, aby dobrać ją do indywidualnych potrzeb.
Alternatywnie, wynajem JCB 3CX jest atrakcyjnym rozwiązaniem szczególnie przy krótkoterminowych projektach, ponieważ pozwala uniknąć wysokich kosztów zakupu i utrzymania, a firmy wynajmujące często oferują pełen serwis i naprawy.
Porównanie kosztów zakupu i wynajmu JCB 3CX koparko-ładowarka wymaga uwzględnienia wielu czynników. Koszty zakupu obejmują cenę maszyny, koszty finansowania, ubezpieczenia, serwisu i napraw. Koszty wynajmu obejmują opłatę za wynajem, która zależy od czasu trwania wynajmu i specyfikacji maszyny. Należy uwzględnić koszty eksploatacji, takie jak paliwo i płyn hydrauliczny, aby dokonać właściwego wyboru.
Warto pamiętać, że niezależnie od tego, czy zdecydujesz się na nową, czy używaną koparko-ładowarkę JCB 3CX, kluczowe znaczenie ma dostęp do części zamiennych i serwisu.
JCB 3CX vs. Inne Modele (Porównanie)
JCB 4CX: Więcej Mocy, Większe Możliwości
Podczas gdy JCB 3CX jest ikoną wszechstronności, model 4CX od zawsze był pozycjonowany jako jego potężniejszy, bardziej wydajny i "poważniejszy" brat. Zaprojektowany z myślą o najcięższych zadaniach i pracy w trudnym terenie, JCB 4CX od lat jest flagowym modelem w gamie koparko-ładowarek brytyjskiego producenta.
Główne różnice i cechy JCB 4CX:
- Koła: Najważniejszą i natychmiast rozpoznawalną cechą modelu 4CX są cztery równe, duże koła.
- Sterowanie: Oferuje "psi chód" (Crab steer), gdzie obie osie skręcają w tym samym kierunku, co pozwala na precyzyjne manewrowanie maszyną na boki, np. przy murach.
- Silnik: JCB 4CX zawsze był wyposażany w mocniejsze jednostki napędowe niż standardowy 3CX. Podobnie jak w mniejszym modelu, do około 2005 roku były to silniki Perkins, a później zastąpiła je własna, mocniejsza konstrukcja JCB Dieselmax/EcoMax.
- Udźwig i moc: 4CX oferuje większy udźwig i moc.
- Koszty utrzymania: Ze względu na bardziej skomplikowany układ napędowy i większe opony, koszty eksploatacji mogą być nieco wyższe.
Czy 4CX jest zawsze lepszy od 3CX? Nie zawsze. Jeśli praca odbywa się głównie w mieście, na utwardzonym terenie i potrzebna jest maksymalna zwinność przy pracy tyłem (np. przy murach), klasyczny 3CX z przesuwem bocznym może być lepszym wyborem.
JCB 2CX: Kompaktowa i Zwrotna
W legendarnej rodzinie koparko-ładowarek JCB, model 2CX zajmuje wyjątkowe miejsce. Nie jest ani mikro-maszyną opartą na miniładowarce jak 1CX, ani pełnowymiarowym koniem pociągowym jak 3CX. To prawdziwa, kompaktowa koparko-ładowarka, która łączy w sobie znacznie większą siłę i udźwig niż 1CX z nieporównywalnie lepszą zwrotnością niż 3CX.
Główne różnice i cechy JCB 2CX:
- Wielkość i waga: Jest znacznie mniejszy i lżejszy. Masa maszyny oscyluje wokół 6000 kg.
- Zwrotność: Posiada skręt obu osi (przeciwstawny), co radykalnie zmniejsza promień skrętu, pozwalając maszynie zawrócić niemal w miejscu.
- Silnik: Sercem większości popularnych modeli na rynku wtórnym jest niezawodny, 4-cylindrowy silnik Perkins o mocy ok. 75 KM.
- Układ napędowy: W przeciwieństwie do większych braci ze skrzyniami Powershift, 2CX wykorzystuje napęd hydrostatyczny.
Czy 2CX to to samo co 3CX z równymi kołami? Nie. 2CX jest znacznie mniejszy, lżejszy i ma napęd hydrostatyczny. Nie jest również lepszy od minikoparki 6 ton, to inne maszyny do innych zadań. Midikoparka 6t będzie miała większy zasięg i siłę kopania oraz możliwość obrotu o 360 stopni. Z tyłu pasują standardowe łyżki do koparko-ładowarek z odpowiednim mocowaniem.
