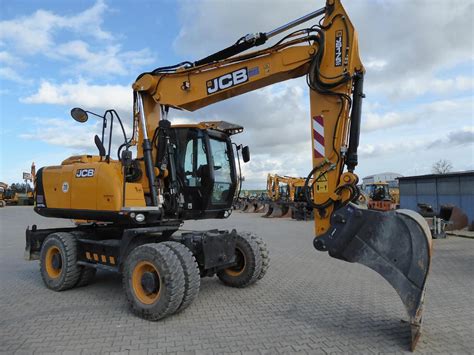

Koparka kołowa JCB JS175W to zaawansowana maszyna budowlana, zaprojektowana z myślą o maksymalnej produktywności, trwałości i komforcie pracy operatora. Jest przeznaczona do wykonywania szerokiego spektrum prac na twardych nawierzchniach, powierzchniach i drogach, oferując zwiększoną zwrotność i uniwersalność w porównaniu do koparek gąsienicowych.
Ogólna charakterystyka i parametry robocze
Model JS 175W Tier III Tab Auto, dostępny w ofercie firmy Interhandler, waży 18120 kg. Koparka wyposażona jest w łyżkę o szerokości 1200 mm i pojemności 1,2 m³, co pozwala na efektywne wykonywanie prac ziemnych.
Wysięgnik i głębokość kopania
Maszyna może pracować z ramionami o dwóch długościach, co zwiększa jej wszechstronność:
- Ramię dłuższe (3,05 m): maksymalny zasięg na poziomie gruntu wynosi 9,195 m, a maksymalna głębokość kopania to 6,100 m.
- Ramię krótsze (2,70 m): zasięg na poziomie gruntu wynosi 8,850 m, a głębokość kopania to 5,750 m.
Wysięgnik koparkowy typu TAB ma trójczęściową konstrukcję, co zapewnia elastyczność i precyzję podczas operacji.
Prędkości i zwrotność
Koparka porusza się z dwiema prędkościami jazdy: 14 km/h i 13 km/h. Dostępna jest również prędkość "pełzania" wynosząca 3,8 km/h, przydatna przy precyzyjnych manewrach. Prędkość obrotowa nadwozia to 11,3 obr./min, a zewnętrzna średnica zawracania wynosi 5,45 m, co świadczy o dobrej manewrowości maszyny.
Układ napędowy i silnik
W koparce JCB JS 175W pracuje czterocylindrowy silnik wysokoprężny Isuzu Tier III z turbodoładowaniem. Silnik ten generuje moc netto 128 kW (172 KM) i ma pojemność 5,193 l, zapewniając niezbędną moc do realizacji wymagających zadań.
Napęd i podwozie
Napędzane są obie osie, przy czym przednia oś jest skrętna, a koła są bliźniacze. Ważną cechą konstrukcyjną jest hydrauliczny układ przechyłu przedniej osi o kąt ±8,5°, co poprawia stabilność na nierównym terenie. Podwozie wyposażono w lemiesz z tyłu oraz dwa niezależnie sterowane stabilizatory z przodu maszyny, zapewniające jej stabilność podczas pracy.
Układ hydrauliczny i system filtracji
Układ hydrauliczny jest zasilany przez dwie pompy wielotłoczkowe o łącznym przepływie 2x156 l/min oraz jedną pompę zębatą o przepływie 27 l/min, która zasila układ serwosterowania. Ciśnienie robocze w układzie hydraulicznym wynosi 343 bar, co gwarantuje wysoką siłę kopania i szybkie cykle robocze.
System filtrowania oleju Plexus
System filtrowania oleju Plexus, filtrujący zanieczyszczenia do 1,5 µm, znacząco wydłuża okres między wymianami filtrów oleju hydraulicznego do 1000 motogodzin oraz pozwala na wymianę oleju co 5000 motogodzin. Ten innowacyjny system przyczynia się do długiej żywotności komponentów hydraulicznych.
Układ elektryczny
W maszynie zainstalowano układ elektryczny 24 V. Przewody elektryczne w pancerzach są zabezpieczone przed wilgocią zgodnie z normą IP69. Układ elektryczny obejmuje również alternator o mocy 40 A oraz dwa akumulatory 2x12 V o zwiększonej pojemności, co zapewnia niezawodne zasilanie wszystkich systemów.

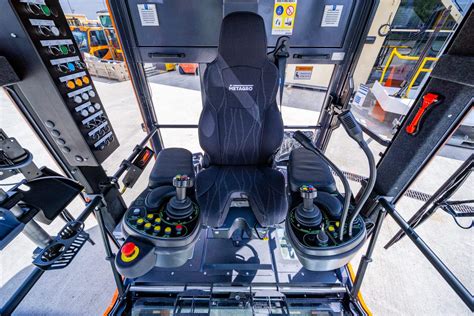

Kabina operatora i komfort pracy
Kabina koparki JCB JS 175W została zaprojektowana z myślą o maksymalnym komforcie i bezpieczeństwie operatora. Ergonomiczna konstrukcja i zaawansowane funkcje technologiczne tworzą komfortowe środowisko pracy.
Standardowe wyposażenie kabiny obejmuje:
- System nawiewu i wentylacji, dostosowujący pracę do warunków panujących na zewnątrz.
- Ogrzewanie i wentylator.
- Regulowany fotel operatora z pełną regulacją zawieszenia.
Opcjonalnie można zainstalować klimatyzację, co dodatkowo zwiększa komfort pracy w zmiennych warunkach pogodowych.
Tryby pracy i diagnostyka
Cztery tryby pracy pozwalają na ustawienie obrotów silnika i wydajności układu hydraulicznego w zależności od wykonywanej pracy, optymalizując zużycie paliwa i wydajność. System AMS (Advanced Management System) daje możliwość wyboru parametrów pracy maszyny oraz dokonania diagnostyki serwisowej.
Potencjalne problemy eksploatacyjne - przykład
W kontekście zaawansowanych systemów sterowania, mogą pojawić się problemy z funkcjonowaniem. Przykładem jest zgłoszony problem z wysoką prędkością jazdy: po przełączeniu na nią i próbie jazdy, maszyna przestaje jechać po kilku metrach, odcinając sterowanie pompy i przestając reagować na pedał jazdy. Zjawisko to występuje zawsze po około 7 sekundach od przełączenia na szybką jazdę. Problemy te bywają związane z blokiem cewek, np. cewką C1 odcinającą ciśnienie od pedału jazdy, lub kwestią ciśnienia na sprzęgle II, odpowiedzialnym za tryb "zająca" (wysoka prędkość jazdy). Wskazuje to na złożone zależności między układem elektrycznym a hydraulicznym maszyny.
JCB IntelliControl – Because Intelligence Empowers
Wyposażenie dodatkowe i modyfikacje
Dla zwiększenia funkcjonalności, JCB JS175W oferuje szeroką gamę opcjonalnych modyfikacji i dodatkowego wyposażenia:
- Instalacja niskiego przepływu do obsługi łyżki skarpowej uchylnej.
- Instalacja do obsługi młota hydraulicznego.
- Pompa do paliwa.
- Dodatkowe światła robocze.
- Szekla na ramieniu koparki.
- Trzy zawory bezpieczeństwa na wysięgniku.
- Immobiliser.
- Instalacja do radia.
- Smarownica.
Dostępne modyfikacje bazowe
Koparka JCB JS175W może występować w kilku modyfikacjach bazowych, dostosowanych do specyficznych zastosowań:
- Standard: Klasyczna konfiguracja do kopania rowów, wykopów i wyciągania ziemi w budownictwie.
- Long Carriage: Modyfikacja z wydłużoną bazą, która dzięki zwiększonemu promieniowi roboczemu stabilizuje proces pracy z ciężkimi ładunkami i sprzętem.
- Short Carriage: Wersja ze skróconą bazą, zaprojektowana do pracy w ograniczonych przestrzeniach.
Koparka kołowa JCB JS175W z wydłużoną bazą łączy zalety poprzednich modyfikacji, oferując zwiększone możliwości robocze.
Bezpieczeństwo i obowiązkowe wyposażenie
Bezpieczeństwo operatora i placu budowy jest priorytetem. Maszyna posiada wiele funkcji, które minimalizują ryzyko i tworzą bezpieczniejsze środowisko pracy. Oprócz wbudowanych systemów, użytkownik każdej koparki powinien pamiętać o elementach obowiązkowego wyposażenia, które wpływają na bezpieczeństwo operatora maszyny i jego otoczenia:
- Instrukcja obsługi
- Katalog części zamiennych
- Trójkąt ostrzegawczy
- Tablica wyróżniająca
- Gaśnica
- Lampa migowa
- Apteczka
