Kompleksowy Przewodnik po Łyżkach do Koparek Schaeff i Innych Maszyn

W świecie maszyn budowlanych, gdzie liczy się każda roboczogodzina, a wydajność kopania bezpośrednio przekłada się na rentowność projektu, dobór łyżki do koparki jest jedną z najważniejszych decyzji. Często traktowana jako standardowy element wyposażenia, w rzeczywistości jest kluczowym narzędziem, którego właściwości determinują tempo pracy, zużycie paliwa, a nawet stopień eksploatacji samej maszyny. Wybór niewłaściwej łyżki to prosta droga do wyższych kosztów, przestojów i frustracji operatora.

Łyżka do koparki (JCB lub innej marki) musi być kompatybilna z danym typem urządzenia. Producenci zwykle jasno wskazują, z jakimi modelami maszyn można łączyć osprzęt - takie informacje znajdziesz w specyfikacji technicznej oferowanych produktów. Zależnie od tego, musi mieć inne parametry. Właściwe dopasowanie osprzętu oznacza niższe spalanie, mniejsze zużycie maszyny i lepsze efekty w krótszym czasie. Aby koparka mogła działać bez zarzutu, pomagając w wykonywaniu wymagających zadań, powinna być wyposażona w odpowiednio dopasowaną łyżkę i lemiesz.

Znaczenie prawidłowego doboru łyżki

Wybór typu łyżki jest jedną z najważniejszych decyzji, jakie podejmuje właściciel koparki. Od właściwego dopasowania osprzętu zależy nie tylko wygoda pracy, ale też jej tempo, zużycie paliwa i żywotność maszyny. Wielu operatorów popełnia podstawowy błąd - sądzą, że większa łyżka zawsze oznacza większą wydajność. Nic bardziej mylnego.

Niewłaściwy dobór łyżki do koparki może prowadzić do przeciążenia, szybszego zużycia elementów roboczych i w konsekwencji kosztownych awarii. Błędna decyzja na tym etapie może skutkować lawiną negatywnych konsekwencji. Zbyt duża łyżka w grząskim gruncie przeciąży układ hydrauliczny i silnik maszyny, prowadząc do drastycznego wzrostu zużycia paliwa i ryzyka awarii. Zbyt mała - wydłuży cykle załadunkowe, podnosząc koszt roboczogodziny. Używanie standardowej łyżki w materiale skalistym skończy się jej błyskawicznym zniszczeniem.

Wybór odpowiedniego modelu wymaga więc nie tylko znajomości parametrów technicznych koparki, ale też analizy rodzaju wykonywanych prac. Jeśli mamy do czynienia z lekkimi materiałami, większa łyżka faktycznie zwiększy efektywność. Natomiast przy gęstej glinie czy kamieniach może całkowicie zahamować płynność pracy. Pamiętaj, że prawidłowo dobrana łyżka do koparki zmniejsza zużycie paliwa i ogranicza obciążenie podzespołów maszyny.

Czy istnieją uniwersalne łyżki do koparek?

Na pierwszy rzut oka wszystkie łyżki wyglądają podobnie, jednak różnią się wymiarami, kształtem i przeznaczeniem. W praktyce nie ma w pełni uniwersalnych rozwiązań. Zdarza się, że osprzęt jednej marki pasuje do innej maszyny, ale są to raczej wyjątki niż reguła. Nawet jeśli fizycznie da się zamontować daną łyżkę w koparce, nie oznacza to jeszcze, że praca nią będzie bezpieczna i wydajna.

Przykładowo, modele łyżek JCB mogą czasem pasować do maszyn Kubota, ale każdy producent stosuje nieco inne standardy. Dlatego przed zakupem zawsze należy sprawdzić kompatybilność łyżki z koparką. Warto też pamiętać, że na dopasowanie wpływ ma również rodzaj zastosowanego szybkozłącza - ono również nie jest uniwersalne i musi być dobrane pod konkretną maszynę.

Jak dobrać łyżkę do koparki? Kluczowe parametry

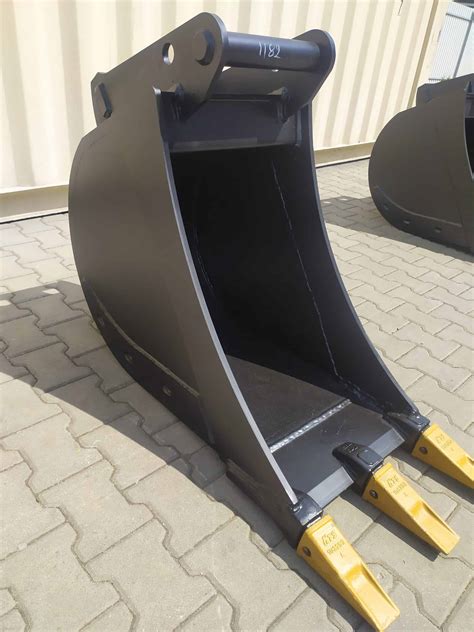

Najprostszą i najpewniejszą metodą jest wykonanie pomiarów jednej ze starych łyżek. To właśnie wymiary łyżki do koparki decydują o jej dopasowaniu. Kluczowe znaczenie mają: średnica sworznia, rozstaw sworzni oraz szerokość otworu na ramę. Dysponując tymi danymi, sprzedawca osprzętu może z łatwością dobrać właściwy model.

Jeśli nie masz czasu na sprawdzanie wymiarów oryginalnej łyżki, zawsze możesz sięgnąć do dokumentacji producenta maszyny. Wielu dealerów udostępnia gotowe tabele z parametrami technicznymi, co ułatwia dopasowanie. Niezależnie jednak od źródła danych, zasada jest prosta: łyżka musi być precyzyjnie dopasowana, aby nie generowała luzów i nie obciążała niepotrzebnie konstrukcji ramienia.

Jak zmierzyć łyżkę koparki?

Aby odpowiednio dobrać łyżkę do koparki, nie wystarczy znać jedynie jej pojemności. Zdecydowanie ważniejsze są informacje o wymiarach mocowania. To kluczowe parametry przesądzające o tym, czy dana łyżka będzie działała poprawnie z Twoją koparką. Poniżej znajdziesz najważniejsze elementy, które należy sprawdzić.

Średnica sworznia

Najważniejszą informacją techniczną jest średnica sworznia łyżki do koparki. Jak ją sprawdzić? Najprościej wyjmij jeden ze starych sworzni i zmierz go suwmiarką. Niedopasowany sworzeń sprawi, że element będzie miał luz lub przeciwnie - w ogóle nie zmieści się w uchwycie.

Szerokość otworu na ramę koparki

Drugim ważnym wymiarem jest szerokość otworu na ramę łyżki. Mierzy się ją między uchwytami, czyli tzw. „uszami” łyżki. Ten parametr decyduje o tym, czy ramię koparki zmieści się w mocowaniu. Pomiar wykonasz zwykłą miarką. Zwróć uwagę na ewentualne zużycie elementów i w razie potrzeby dodaj kilka milimetrów do wyniku pomiaru.

Rozstaw sworzni łyżki

Ostatnim wymiarem, jaki należy znać, jest rozstaw sworzni łyżki do koparki. To odległość liczona od środka jednego sworznia do środka drugiego. Prawidłowy rozstaw zapewnia stabilne i bezpieczne mocowanie osprzętu.

Wiedząc już, jak dopasować łyżkę do koparki, nie będziesz mieć większych trudności ze znalezieniem kompatybilnego modelu. Pozostaje jedynie określenie pozostałych parametrów, takich jak pojemność i typ łyżki.

Dobór pojemności łyżki do rodzaju prac

Nie zawsze największa łyżka będzie najlepszym rozwiązaniem. Pojemność łyżki do koparki należy dopasować do charakteru wykonywanych zadań. Przy lekkich materiałach, takich jak piasek czy żwir, większe łyżki pozwalają zwiększyć tempo pracy. Jednak w przypadku gęstej gliny, kamieni czy gruzu zbyt duża pojemność może sprawić, że maszyna będzie przeciążona i nieefektywna.

W praktyce oznacza to, że czasem dobór łyżki do koparki w mniejszym rozmiarze jest korzystniejszy. Na przykład przy pracach precyzyjnych - kopaniu wąskich wykopów pod instalacje czy kablowanie - najlepiej sprawdzają się niewielkie łyżki. Dzięki temu operator może zachować precyzję i nie niszczyć otoczenia. Parametrem mogącym tu pomóc jest tzw. współczynnik napełnienia, który zależy nie tylko od wielkości łyżki, ale też sposobu jej budowy, typu koparki, rodzaju gruntu oraz wysokości ściany wykopu.

Korzystając z większej łyżki, dźwigamy większą objętość, a to przekłada się na inne parametry, jak na przykład siła hydrauliczna potrzebna do podniesienia wysięgnika oraz ramienia. To jednocześnie pokazuje, że choć większy model może pozytywnie wpłynąć na efektywność prac, generuje jednocześnie większe koszty, między innymi przez zużycie energii.

Wpływ rodzaju urabianego materiału

Rodzaj urabianego materiału to najważniejszy czynnik. Klasyfikacja gruntów (od I do VII i wyższych) bezpośrednio determinuje, jakiej konstrukcji łyżki potrzebujemy.

Parametry maszyny

Każda koparka, niezależnie czy to koparka gąsienicowa czy koparka kołowa, ma określoną masę i wydajność układu hydraulicznego. Dobierając łyżkę, musimy respektować te parametry. Pojemność łyżki do koparki musi być adekwatna do jej wagi i siły. Zbyt ciężka łyżka zaburza stabilność maszyny i zmniejsza jej udźwig, a także nadmiernie obciąża sworznie i tuleje.

Sposób mocowania łyżki

Sposób mocowania łyżki do ramienia koparki ma ogromny wpływ na elastyczność pracy. Tradycyjne mocowanie na sworzniach jest trwałe, ale czasochłonne przy wymianie osprzętu. Dlatego standardem stają się systemy szybkozłączy - mechanicznych lub hydraulicznych. Pozwalają one na błyskawiczną zmianę łyżki na inny osprzęt (np. młot hydrauliczny, chwytak).

Rodzaje łyżek i ich zastosowanie

Na rynku dostępne są różne rodzaje łyżek do koparek, a każda z nich ma swoje specyficzne przeznaczenie. Koparka to uniwersalna maszyna wykorzystywana np. w branży budowlanej. Może pełnić różne funkcje - np. przenosić sypkie surowce, transportować materiały czy kopać. Do każdego z tych zadań używa się innego rodzaju łyżki. Każdy typ łyżki do koparki pełni nieco inną funkcję. Niektóre modele pozwalają na wykonywanie nawet kilku różnych zadań, minimalizując częstotliwość wymiany osprzętu na inny wariant.

Rynek oferuje szeroką gamę łyżek, z których każda została zaprojektowana do konkretnych zadań i warunków pracy.

• Łyżki podsiębierne (standardowe)

  To podstawowe wyposażenie koparki i najczęściej spotykany typ łyżek na placach budowy oraz w kopalniach. Sprawdza się podczas transportu materiału - również sypkiego. Najczęściej wykorzystuje się ją do przerzucania urobku na naczepę. Zęby umożliwiają sprawne przeprowadzanie wykopów przy użyciu większej siły kopania. To pozwala im na prowadzenie robót na różnego rodzaju podłożach. Standardowa łyżka podsiębierna do koparki to koń roboczy na każdym placu budowy. Idealnie sprawdza się w pracach ziemnych, wykopach fundamentowych czy załadunku materiałów sypkich (grunty kat. I-IV).

• Wzmocnione łyżki do skał (HD i XHD)

  Gdy warunki stają się trudniejsze - praca w glinie, rumoszu skalnym czy zmarzlinie - standardowa konstrukcja może okazać się niewystarczająca. Właśnie wtedy warto zainwestować we wzmocnioną łyżkę do skał (typu HD - Heavy Duty lub XHD - Extra Heavy Duty). Czym się różni? Przede wszystkim wykonana jest ze stali o podwyższonej odporności na ścieranie (np. Hardox), posiada dodatkowe wzmocnienia, a jej lemiesz i zęby są masywniejsze, przystosowane do pracy z materiałem o wysokiej ścieralności. Stosowana jest podczas wykonywania prac ziemnych oraz do oczyszczania i pogłębiania rowów, charakteryzuje się większą objętością niż podstawowe łyżki, co umożliwia załadowanie większej ilości gruntów czy piachu.

• Łyżki skarpowe

  Wiele koparek i minikoparek jest wyposażonych fabrycznie w łyżkę skarpową. To najprostszy rodzaj tego typu osprzętu. Łyżki skarpowe, zwane też „skarpówkami”, to narzędzia do zadań wymagających precyzji. Ich charakterystyczna, szeroka konstrukcja bez zębów pozwala na idealne wyrównywanie i profilowanie terenu, skarpowanie, czyszczenie rowów czy prace wykończeniowe w ogrodnictwie. Służy głównie do zbierania materiałów i ich przenoszenia w inne miejsce. Służy do urabiania ziemi i gruzu. Ma solidne zęby, które wbijają się w powierzchnię. Wykorzystuje się ją do kształtowania terenu oraz celów budowlanych. Największą wszechstronność oferuje łyżka skarpowa hydrauliczna, która dzięki siłownikowi hydraulicznemu może być wychylana na boki. Łyżki skarpowe hydrauliczne są chętnie stosowane przy załadunkach, jednak służą głównie do robót na urodzajnych gruntach, gdzie niezbędne jest wyrównanie terenu i przygotowywanie ziemi pod uprawę. Charakteryzują się sztywną konstrukcją wzmocnioną dodatkowym żebrem środkowym.

• Łyżki ażurowe / przesiewające

  Łyżka ażurowa to inteligentne rozwiązanie pozwalające na sortowanie materiału bezpośrednio w miejscu pracy. Jej konstrukcja z prętów lub perforowanej blachy umożliwia oddzielenie drobnej frakcji (ziemi, piasku) od większych elementów (kamieni, gruzu). To idealne narzędzie do prac rozbiórkowych, recyklingu na placu budowy, czyszczenia terenu czy sortowania kamienia rzecznego. Łyżka przesiewająca pozwala na wstępną selekcję materiałów. Oddziela kamienie i inne większe elementy od piasku. Jest pomocna przy przygotowywaniu fundamentów, budowie dróg oraz oczyszczaniu plaż. Umożliwiają preselekcję materiałów pochodzących z wyburzeń, selekcję kamyków z potoków oraz oczyszczania plaż. Wyróżniamy dwa typy łyżek przesiewających w zależności od sposobu ich pracy: łyżki kruszące wibrujące i rozdrabniające. Łyżki rozdrabniające odznaczają się mniejszą pojemnością, przeważnie do 250 litrów.

• Łyżki trapezowe / do rowów

  Jak sama nazwa wskazuje, łyżki te mają charakterystyczny, trapezowy kształt. Zostały zaprojektowane specjalnie do jednego celu: precyzyjnego i wydajnego kopania oraz czyszczenia rowów melioracyjnych, irygacyjnych czy kablowych. Ich kształt pozwala na jednoczesne formowanie dna i skarp rowu, co radykalnie skraca czas pracy w porównaniu do użycia standardowej łyżki.

• Łyżki kruszące i rozdrabniająco-przesiewające

  To bardzo ciekawy typ łyżki, który jako jedyny pozwala na jednoczesne rozdrabnianie i przesiewanie materiału. Dzięki temu można od razu kruszyć np. beton, kamienie czy odpady budowlane i dostosowywać wielkość ich frakcji do otworów w łyżce. Takie rozwiązanie znacznie usprawnia recykling i utylizację materiałów powstających np. w wyniku rozbiórki czy wyburzenia. Łyżka krusząca służy do rozdrabniania twardych materiałów jak kamienie czy beton. Jest wyposażona w solidne mechanizmy, które działają na elementy z bardzo dużą siłą. Skutecznie redukują ich rozmiar, umożliwiając dalsze przetwarzanie. Usprawnia to proces recyklingu i utylizacji, a także pozwala na zrezygnowanie z dodatkowego transportu materiału do zakładu kruszenia. Stosowane są do kruszenia różnego rodzaju materiałów na miejscu. Niekiedy wyposażone są w dodatkowy osprzęt w postaci szybkozłączy, separatora żelaza lub ogranicznika zapylania. Ich masa waha się od 1,5 tony do nawet do 56 ton.

• Łyżki chwytakowe

  Łyżka chwytakowa jest niezbędna tam, gdzie koparka ma być wykorzystywana do podnoszenia i obracania materiałów. Operator może manipulować przedmiotem, co jest niezbędne zarówno w przypadku wynoszenia elementów budowlanych na wyższe kondygnacje, jak i załadunku samochodów z przyczepą. Łyżka chwytakowa to narzędzie pozwalające na przenoszenie materiałów na placu budowy. Waga łyżek chwytakowych waha się od 1 do 30 ton. Na rynku spotykamy także chwytaki wieloramienne. Budowa tego rodzaju łyżek umożliwia chwytanie różnorodnych materiałów.

• Łyżka podsiębierna

  To nierzadko wchodząca w skład podstawowego wyposażenia koparek i minikoparek łyżka do koparki jest szczególnie przydatna do transportowania materiałów na różne poziomy budowli.

Poza podstawowymi typami istnieje cały wachlarz łyżek do zadań specjalnych. Należą do nich m.in. łyżki do drewna, łyżki wyburzeniowe czy łyżki zrywające.

Lemiesze w koparkach - jakie są rodzaje?

Lemiesze do koparek są niezwykle ważną częścią okalającą front łyżki, przez co przyjmują pierwsze uderzenie, gdy łyżka uderza w grunt. Lemiesze do łyżek muszą więc być odpowiednio dopasowane. Zależy to jednak w głównej mierze od danego projektu budowlanego, z jakim mamy do czynienia. Przykładowo, gdy koparka pracuje z luźną ziemią, lepiej sprawdzają się lekkie lemiesze. W innym wypadku, jak podłoże jest twarde, lemiesze koparki powinny być wzmocnione.

Niezależnie jednak od tego, do jakiej pracy będą nam służyć, pewne jest, że lemiesze muszą być wykonane z mocnych, odpornych na silne uderzenia materiałów. Bardzo dobrze zdają egzamin lemiesze wykonane ze stali poddawane procesowi hartowania.

Wymienić można trzy podstawowe rodzaje lemieszy:

• Lemiesze jednostronne: Są jednymi z chętniej wybieranych. Cechują się dużą wytrzymałością, ponieważ są wykonane ze stali o twardości na poziomie 500HB.
• Lemiesze dwustronne przykręcane: Są powszechnie używane w łyżkach skarpowych i kopiących.
• Lemiesze half-arrow (półstrzałkowe): Mają wydłużoną krawędź tnącą, dzięki czemu można nimi przycinać i łamać twarde materiały, jak skała czy beton.

Praktyczne wskazówki przy wyborze łyżki

• Nie zakładaj, że większa łyżka to większa produktywność - przy ciężkich materiałach może być odwrotnie.
• Jeśli wykonujesz prace różnego typu, rozważ zakup kilku łyżek - do kopania, do precyzyjnych zadań i do równania terenu.
• Zawsze sprawdzaj stan mocowań - luzy czy zużyte sworznie mogą uniemożliwić poprawny montaż nowej łyżki.
• Inwestuj w jakość - tańszy osprzęt niskiej jakości szybciej się zużywa i generuje większe koszty serwisowe. Markowe łyżki do koparek zwykle oznaczają większą trwałość i niezawodność.

W Kiesel Poland rozumiemy, że dobór łyżki to proces wymagający wiedzy i doświadczenia. Dlatego oprócz produktów, oferujemy przede wszystkim kompleksowe doradztwo. Analizujemy specyfikę pracy naszych klientów, rodzaj maszyn Hitachi, które posiadają, i na tej podstawie rekomendujemy optymalne rozwiązania od wiodących producentów łyżek do koparek. Świadomy dobór, oparty na analizie potrzeb i wsparty wiedzą ekspertów, to gwarancja, że wybrany osprzęt do koparek będzie efektywnie i niezawodnie służył przez długi czas, maksymalizując zyski z każdej przepracowanej godziny. To przede wszystkim dodatkowy komfort operatora i spokojna głowa przedsiębiorcy.

Konserwacja i regeneracja łyżek

Nawet najlepsza łyżka nie będzie służyć wiecznie, jeśli nie zadbamy o jej prawidłową eksploatację. Kiedy wymieniać zęby i lemiesze? „Nie powinno dopuszczać się do pracy tępymi lub zbyt krótkimi zębami. Zużyty ząb traci zdolność penetracji, co zmusza operatora do używania większej siły, a to przekłada się na wyższe zużycie paliwa i obciążenie maszyny. Co więcej, praca startymi zębami prowadzi do wycierania adapterów i samego lemiesza, co generuje znacznie wyższe koszty naprawy.

W przypadku zużycia lub uszkodzenia, nie zawsze konieczny jest zakup nowej łyżki. Wiele firm oferuje profesjonalne usługi regeneracji, które obejmują wymianę lemiesza, wspawanie nowych boków czy wzmocnień. Jest to często rozwiązanie bardziej ekonomiczne, zwłaszcza w przypadku dużych, drogich łyżek.

Przypadek koparko-ładowarki Schaeff SKB 1000

Właściciel koparko-ładowarki Schaeff SKB 1000 zgłosił problemy z jazdą, które okazały się być spowodowane wyciekiem z chłodnicy oleju. Po rozebraniu okazało się, że chłodnica była zaklejona błotem z olejem, co wskazywało na przegrzewanie się oleju. Po wymianie i naprawie wszystko wróciło do normy.

Niestety, po ociepleniu się pogody, ładowarka ponownie straciła moc do jazdy, "zając znikał, jak się nagrzeje". Siła do kopania pozostała bez zmian, a olej hydrauliczny został zmieniony. Taka sytuacja wskazuje na problem, który ujawnia się pod wpływem wysokiej temperatury, potencjalnie związany z układem hydraulicznym wpływającym na jazdę.
