Koparko-ładowarki JCB 3CX Sitemaster to popularne maszyny budowlane, jednak jak każde urządzenie mechaniczne, mogą ulegać awariom. Jednym z częstszych i bardziej złożonych problemów, z którymi spotykają się użytkownicy, są usterki układu napędowego, w szczególności skrzyni biegów i pompy jazdy. Poniżej przedstawiamy szczegółową analizę przypadku awarii oraz jej kompleksowej naprawy.
Początkowe objawy i diagnostyka
Problem dotyczył koparko-ładowarki JCB 3CX SITEMASTER z 1995 roku, która stopniowo traciła moc i sprawność. Poniżej przedstawiono szczegółowe obserwacje dotyczące ciśnienia w skrzyni biegów i zachowania maszyny:
- Ciśnienie w skrzyni biegów na zimno:
- 1000 obr./min: 8 bar
- 2000 obr./min: 10 bar
- Ciśnienie w skrzyni biegów na ciepło (po przejechaniu 5 km):
- 1000 obr./min: 2 bar
- 2000 obr./min: 5 bar
Metalowe sitko w skrzyni było czyste, a olej nie wykazywał zanieczyszczeń. Mimo to, w miarę rozgrzewania się maszyny, zapalała się kontrolka ciśnienia w skrzyni biegów. Główne objawy obejmowały brak siły po rozgrzaniu zarówno podczas jazdy, jak i przy pracy osprzętem przednim. Na przykład, podczas nabierania urobku, maszyna nie miała siły, aby obrócić kołami. Silnik wchodził na obroty prawidłowo, co sugerowało, że problem nie leży po jego stronie. W trakcie jazdy na czwartym biegu (po rozgrzaniu) maszyna poruszała się, ale wymagało to znacznego dodania gazu, przy ciśnieniu 5 bar na 2000 obr./min. Maszyna stawała się coraz słabsza stopniowo, na przestrzeni około trzech lat. Początkowo podejrzewano awarię pompy jazdy.
Wstępne pytania diagnostyczne
W związku z podejrzeniem awarii pompy jazdy, pojawiły się pytania dotyczące procesu wymiany i właściwego ciśnienia w skrzyni:
- Czy oprócz wymiany pompy jazdy i uszczelnień należy zwrócić uwagę na coś jeszcze, aby uniknąć błędów?
- Jakie powinno być dokładne, właściwe ciśnienie w skrzyni biegów?
Wskazówki dotyczące skrzyni Powershift
W przypadku skrzyni typu Powershift, w której tarczki odpowiadają za poszczególne biegi (jedna za jazdę do przodu, druga za jazdę do tyłu, a kolejne cztery za poszczególne biegi), sugerowano, że jeśli tarczki uległy zużyciu, to prawdopodobnie nie wszystkie jednocześnie. Zalecano sprawdzenie jazdy do tyłu oraz jazdy na konkretnych biegach (np. na drugim biegu), co mogłoby wskazać na problem ze skrzynią. Jednak większość opinii skłaniała się ku awarii pompy jazdy.
Próba naprawy i dalsze wyzwania

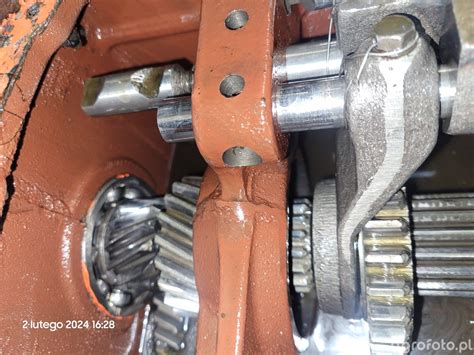

Zgodnie z początkowymi podejrzeniami, skrzynia biegów (w tym przypadku manualna) przeszła remont. W ramach prac wymieniono tarczki, uszczelnienia oraz zamontowano nową pompę jazdy. Niestety, po tych naprawach efekt był niezadowalający - maszyna nadal wykazywała te same objawy. Ciśnienie na wkręconym zegarze w punkcie pomiarowym pod cewkami było niewłaściwe, co skutkowało brakiem jazdy i siły. Kontrolka ciśnienia w skrzyni zapalała się już po pięciu minutach pracy. Analiza zdemontowanych elementów potwierdziła, że tarczki, dwa łożyska, uszczelnienia i pompa były w bardzo złym stanie, co uzasadniało ich wymianę.
Nierozwiązany problem - sprzęgło hydrokinetyczne
Jednym z elementów, który nie został wymieniony podczas remontu, było sprzęgło hydrokinetyczne. Pojawiło się pytanie, czy jego zły stan mógł być przyczyną utrzymującego się problemu. Użytkownik poszukiwał dalszych porad, czując się w kropce z nierozwiązanym problemem.
Pojawił się również przypadek podobnego problemu z inną skrzynią typu Powershift, gdzie maszyna nie miała siły jedynie na biegu wstecznym, podczas gdy jazda do przodu była dynamiczna i silna.
Ostateczne rozwiązanie i rezultaty
Ostatecznie okazało się, że przyczyną wszystkich problemów było zużyte sprzęgło hydrokinetyczne, które wymagało wymiany. Po jego wymianie maszyna odzyskała pełną siłę i sprawność. Koszty naprawy wyniosły 4000 PLN za robociznę i 3000 PLN za części.
Po przejechaniu 30 km od mechanika maszyna pracowała bez zarzutu. Ciśnienie utrzymywało się na prawidłowym poziomie, a jazda nie wykazywała żadnych problemów. Na trasie prędkość osiągała około 40 km/h, z naturalną utratą prędkości na wzniesieniach.
Nowe, stabilne odczyty ciśnienia w skrzyni biegów po kompleksowym remoncie prezentowały się następująco:
- Na wolnych obrotach: 8 bar
- Przy 2000 obr./min: 11 bar
W tym konkretnym przypadku na dolegliwość maszyny złożyło się kilka czynników, co oznaczało, że kompleksowy remont układu napędowego był nieunikniony. Dzięki dokładnej diagnostyce i wymianie wszystkich uszkodzonych elementów, koparko-ładowarka JCB 3CX Sitemaster została przywrócona do pełnej sprawności.
