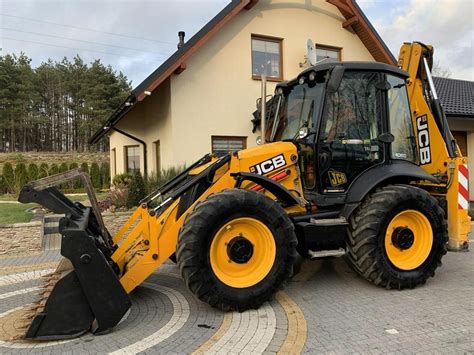

Wydajne i bezpieczne działanie przedniej łyżki w koparko-ładowarce jest kluczowe dla efektywności pracy. Niestety, często użytkownicy spotykają się z problemami, takimi jak brak blokowania łyżki w żądanej pozycji, spowolnienie ruchów, niestabilne opadanie lub całkowity brak reakcji. Poniższy artykuł szczegółowo omawia przyczyny i metody diagnostyki tych usterek, opierając się na doświadczeniach z różnymi modelami maszyn, w tym JCB 4CX i MF 965.
Wprowadzenie do Problemów z Hydrauliką Przedniej Łyżki
Problemy z hydrauliką przedniej łyżki w koparko-ładowarkach są złożone i mogą mieć wiele źródeł. Dotyczą one zarówno maszyn starszych, jak i tych nowszych, wyposażonych w zaawansowane układy sterowania. Często pojawia się pytanie, czy problemy z pompami wielotłoczkowymi, układami logicznymi i ciśnieniami LS (Load Sensing), omawiane w kontekście maszyn CAT, mają zastosowanie również w maszynach JCB z rozdzielaczami Husco segmentowymi, czy też MF.
Typowe Usterki i Obserwacje
Spadek Wydajności i Brak Reakcji
Wielu operatorów zgłasza, że po pewnym czasie eksploatacji maszyna zaczyna zwalniać i słabnąć w ruchach. Przykładowo, w JCB 4CX z 2004 roku, po regeneracji pompy, przednie ramię początkowo nie chciało ruszyć. Usterka ta najbardziej ujawniała się przy funkcji "krokodyla", która startowała dopiero po jednoczesnym pobudzeniu tyłu maszyny. Podwyższenie ciśnienia startowego do 25 bar poprawiało sytuację, jednak przód nie działał w pełni. Co więcej, dołączenie skrętu do przedniej funkcji, np. podnoszenia ramienia, powodowało zabieranie mocy, a po zaprzestaniu skrętu podnoszenie wracało do normy. Po podniesieniu ciśnienia startowego do około 50 bar, maszyna stawała się zdolna do pracy z przodu, jednak w okresie zimowym pojawiały się trudności z uruchomieniem, jakby pompa powodowała opór, a przy cięższej pracy pompa wyła. Ponadto, połączenie ruchów tylnego ramienia (otwieranie łyżki, łamanie ramienia od siebie i opuszczanie) potrafiło zdusić silnik do zera.
Inny przykład to koparko-ładowarka MF 965 z 1994 roku, gdzie podczas opuszczania przedniej łyżki (i głównego ramienia tylnej łyżki) ruch nie był płynny - łyżka ruszała od razu z pełną prędkością i po puszczeniu joysticka gwałtownie się zatrzymywała, powodując "przysiadanie" maszyny na oponach. Delikatne poruszenie joystickiem wywoływało pierwsze kliknięcie przekaźnika, ale łyżka pozostawała nieruchoma. Dopiero mocniejsze pchnięcie joysticka skutkowało drugim kliknięciem i natychmiastowym opadnięciem łyżki.
W innej maszynie, po około trzech godzinach pracy przodem, po przechyleniu joysticka łyżka opuszczała się tylko na krótki odcinek i blokowała. Aby ją opuścić, trzeba było cyklicznie przechylać joystick i wracać do pozycji zero. Zdarzało się również, że funkcje przedniego rozdzielacza nie działały - np. trzymając dźwignię podnoszenia przedniej łyżki, nic się nie działo, dopóki nie poruszono dźwignią tylnego ramienia. Wówczas łyżka zaczynała się podnosić, działała przez chwilę, ale po opuszczeniu na ziemię i oparciu, ponownie nie chciała się podnieść bez angażowania funkcji tylnego rozdzielacza. Zauważono również, że przednia łyżka nie reaguje na podciągnięcie dźwigni, a jedynie na ruch w dół, podnosząc maszynę, oraz na wysypywanie, ale nie na zamykanie. Wszystko wracało do normy na jakiś czas dopiero po poruszeniu dźwignią opuszczającą i podnoszącą stopę.
Nienormalne Zachowanie Systemu
Jednym z niepokojących objawów jest grawitacyjne opadanie i otwieranie się łyżki, co wskazuje na brak przepływu oleju i ciśnienia. W przypadku problemów z sygnałem LS, jego ciśnienie może być bliskie 5 bar, podczas gdy przy zasterowaniu powinno wynosić około 230 bar. Czasem ciśnienie na LS samo rosło, mimo braku zadania funkcji, co jest sygnałem nieprawidłowości.
CEO- Egzamin praktyczny na operatora koparkoładowarki
Potencjalne Przyczyny Awarii - Analiza Układów
Problemy z Pompą Hydrauliczną
Po zakupie maszyny, jeśli jej hydraulika zaczyna słabnąć, pierwszym podejrzanym może być pompa. Znalezienie mosiężnego pyłu w szklance filtra hydraulicznego jest silnym wskaźnikiem zużycia pompy. Jednak, jak wspomniano, jeśli problem dotyczy tylko jednej lub wybranych funkcji, a reszta działa prawidłowo, to zazwyczaj wina nie leży w pompie. Pompa, jeśli jest sprawna, powinna dawać odpowiednie ciśnienie robocze (np. 255 bar) i ciśnienie LS (np. 225 bar). Jej wycie lub zduszenie silnika przy obciążeniu może wskazywać na problem z jej wydajnością lub uszkodzeniem, ale także na nadmierne obciążenie wynikające z innych usterek w układzie.
Awarie Rozdzielacza Hydraulicznego
Rozdzielacz hydrauliczny jest sercem układu sterowania. W przypadku JCB 4CX z rozdzielaczem Husco segmentowym, sprawdzenie rozdzielacza pod kątem pęknięć nie zawsze wykazywało usterki. Jednak problemy mogą tkwić w:
- Zaworkach z kulką i oringiem w każdej sekcji rozdzielacza - ich zużycie lub deformacja (np. "jajowate" kulki) mogą powodować problemy z sygnałem LS.
- Zaworkach zwrotnych przy wejściu do rozdzielacza - chociaż mogą wydawać się czyste i sprawne przy sprawdzaniu powietrzem, ich nieprawidłowe działanie może zakłócać przepływ oleju.
- Szczelinach między szpulą a korpusem zaworu - aby szpula w zaworze sterującym mogła się swobodnie poruszać, musi istnieć pewna szczelina. Jednak ta szczelina, szczególnie w starszych, zużytych maszynach, może prowadzić do wewnętrznych wycieków oleju hydraulicznego, powodując "zatonięcie" cylindra.
- Problemy z sygnałem LS - jeśli sygnał ginie lub jego ciśnienie rośnie bez zadania funkcji, to ewidentnie coś dzieje się z przednim rozdzielaczem.
Usterki Układu Sterowania (Elektronicznego)
W maszynach ze sterowaniem elektronicznym, takich jak MF 965 z 1994 roku, źródłem problemów mogą być:
- Joysticki - chociaż mogą wyglądać na sprawne po rozkręceniu, ich wewnętrzne mechanizmy, takie jak czujniki lub połączenia elektryczne, mogą być uszkodzone.
- Przekaźniki i elektrozawory - brak stopniowej reakcji łyżki (natychmiastowe opadanie) przy elektronicznym sterowaniu może wskazywać na awarię elektrozaworu lub modułu, który przekształca sterowanie proporcjonalne na zero-jedynkowe.
- Cewki - należy pomierzyć napięcia wychodzące przy wychylaniu joysticka w każdą stronę oraz na cewkach, aby sprawdzić, czy układ proporcjonalny działa prawidłowo.
- Przeróbki układu - w starszych maszynach mógł być układ proporcjonalny, który po awarii modułu został przerobiony na zero-jedynkowy, co skutkuje chaotycznymi ruchami i brakiem precyzji.
Uszkodzenia Cylindrów i Uszczelnień
Problem "zatonięcia" ramienia ładowarki często wynika z uszkodzenia uszczelek oleju cylindra. Uszczelnienie olejowe jest podatne na deformację, starzenie się, zużycie i ścieranie, zwłaszcza w warunkach wysokiej temperatury i ciśnienia. Taka sytuacja prowadzi do wycieku wewnętrznego, gdzie olej hydrauliczny przenika między komorami cylindra (np. z wnęki pręta do wnęki bezprętowej lub odwrotnie), powodując niekontrolowany ruch tłoka pod wpływem obciążenia. W normalnym zakresie, naturalna ilość dryfu typowego ramienia ładowarki to zatopienie o 1-3 cm w ciągu pięciu minut. Jeśli dryf jest większy, należy podejrzewać uszkodzenie uszczelnień.
Problemy z Zaworami Hydraulicznymi
W obwodzie hydraulicznym przedniego urządzenia roboczego ładowarki kluczową rolę odgrywają różne zawory:

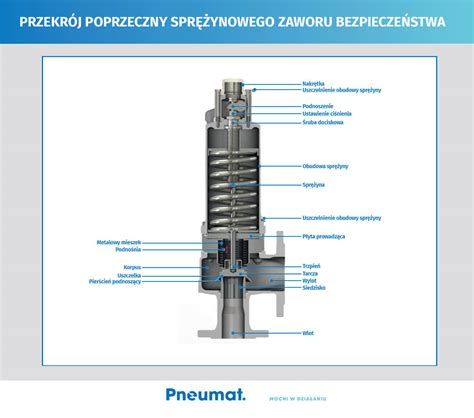

- Zawory bezpieczeństwa (tzw. rurociągowe) chronią układ przed nadmiernym ciśnieniem, otwierając się i odprowadzając nadmiar oleju do zbiornika, gdy ciśnienie przekroczy określoną wartość.
- Zawory podtrzymujące (ang. stick valve, tzw. zawór "przywierający") instalowane między cylindrem wysięgnika a zaworem sterującym. Składają się z zaworu bezpieczeństwa ssania oleju, zaworu pilotowego i sprężyn. Ich zadaniem jest utrzymanie ciśnienia hydraulicznego w pozycji neutralnej, zapobiegając opadaniu wysięgnika pod własnym ciężarem. Działają jak hydrauliczna blokada bezpieczeństwa.
- Zawory zwrotne (jednokierunkowe, ładowania bezpieczeństwa) zapobiegają nieprawidłowemu wysokiemu ciśnieniu i próżni, które mogą powstać w wyniku bezwładności siłownika hydraulicznego. Uwalniają nadmierne ciśnienie i wypełniają olejem jamę ssącą, chroniąc układ. Mają też inne funkcje, takie jak utrzymywanie ciśnienia w linii oleju (w połączeniu z zaworem regulacyjnym) oraz "blokowanie" cylindra hydraulicznego w pozycji neutralnej, uniemożliwiając ruch tłoka pod wpływem sił zewnętrznych.
Diagnostyka i Metody Naprawy
Wstępne Sprawdzenia i Regulacje
Proces diagnostyki powinien rozpocząć się od podstawowych kroków:
- Pomiar ciśnień: Należy zmierzyć ciśnienie robocze, ciśnienie LS oraz ciśnienie startowe. Nieprawidłowe wartości tych ciśnień są kluczowym wskaźnikiem problemów.
- Regulacja zaworów: W niektórych rozdzielaczach istnieją śruby regulacyjne (np. na imbus), które mogą wpływać na działanie łyżki. Należy sprawdzić, czy nie ma możliwości regulacji zaworu łyżki od strony suwaków.
- Kontrola filtra powrotnego oleju: Sprawdzenie filtra pod kątem obecności fragmentów gumy (wskazują na zużycie uszczelnień) lub zanieczyszczeń żelaza (wskazują na zużycie elementów metalowych, np. pompy).
Szczegółowa Kontrola Komponentów
Jeśli wstępne sprawdzenia nie przyniosły rozwiązania, konieczna jest bardziej szczegółowa analiza:
- Demontaż i inspekcja rozdzielacza: Należy rozebrać przedni rozdzielacz i sprawdzić stan zaworków z kulkami i oringami w każdej sekcji. Stare, zdeformowane kulki lub zużyte oringi mogą wymagać wymiany.
- Sprawdzenie zaworów bezpieczeństwa: Skontroluj zawory bezpieczeństwa w cylindrze (z wnęką pręta i bez wnęki pręta) pod kątem nieszczelności. Jeśli są uszkodzone, wymagają naprawy lub wymiany.
- Inspekcja zaworu podtrzymującego: Zdemontuj i sprawdź zawór podtrzymujący obwodu hydraulicznego pod kątem zużycia. Może być konieczne szlifowanie, korekta lub wymiana.
- Kontrola uszczelnień cylindrów: Jeśli na filtrze powrotnym znajdują się fragmenty gumy, prawdopodobnie uszczelnienia olejowe cylindra są zużyte i wymagają wymiany.
- Demontaż głównego zaworu sterującego: W przypadku długotrwałych problemów, które nie ustąpiły po innych interwencjach, należy zdemontować główny zawór sterujący, sprawdzić wszystkie szpule pod kątem zużycia i ewentualnie je skorygować lub wymienić. Należy pamiętać, że naprawa głównego zaworu sterującego jest procesem skomplikowanym.
- Diagnostyka układu elektronicznego (jeśli występuje): W przypadku sterowania elektronicznego, należy zmierzyć napięcia wychodzące z joysticka przy różnych wychyleniach, sprawdzić cewki elektrozaworów oraz przekaźniki. Podejrzenie, że układ proporcjonalny został przerobiony na zero-jedynkowy, wymaga szczegółowej weryfikacji.
Tymczasowe Rozwiązania i Ich Ograniczenia
W niektórych przypadkach, w celu tymczasowego poprawienia sytuacji, stosuje się:
- Podwyższenie ciśnienia startowego: Jak w przypadku JCB 4CX, tymczasowo pozwala to na pracę maszyną, ale nie rozwiązuje podstawowego problemu i może prowadzić do nadmiernego obciążenia układu.
- Montaż dławika przepływu: Ogranicza szybkość opuszczania ramienia. Jest to jednak rozwiązanie awaryjne i niezalecane na dłuższą metę, ponieważ niepotrzebnie obciąża pompę hydrauliczną. Zdławiony przepływ oleju wymusza otwarcie zaworu ciśnieniowego na sekcji lub rozdzielaczu, co zwiększa obciążenie hydrauliki. Takie rozwiązanie jest efektywne tylko wtedy, gdy było przewidziane fabrycznie przez producenta.
Podsumowując, awarie przedniej łyżki w koparko-ładowarkach są często spowodowane zużyciem uszczelek olejowych cylindra i wewnętrznymi wyciekami, lub problemami z rozdzielaczem i układem sterowania. Skuteczna diagnostyka wymaga systematycznego podejścia, począwszy od prostych sprawdzeń, aż po szczegółową inspekcję i wymianę zużytych komponentów.
