W każdym pojeździe, w tym w maszynach rolniczych i budowlanych, bezpieczniki odgrywają kluczową rolę w ochronie układu elektrycznego przed przeciążeniem. Kiedy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego przed przystąpieniem do naprawy zawsze należy sprawdzić bezpiecznik odpowiadający za dany element.
Charakterystyka Ciągników Rolniczych New Holland Serii TL

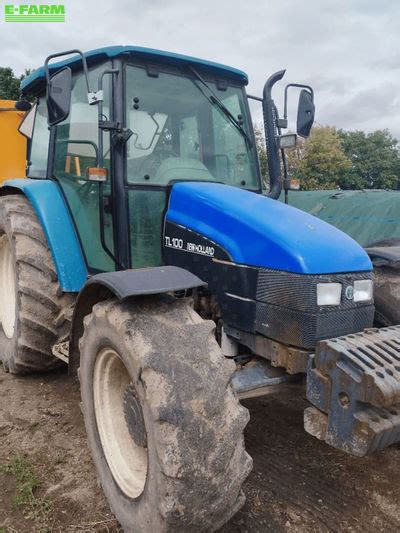

New Holland TL70, TL80, TL90 i TL100 to seria ciągników rolniczych produkowanych przez New Holland w latach 1998-2003. Zostały zaprojektowane z myślą o małych i średnich gospodarstwach rolnych, a także jako maszyny do prac komunalnych. Ciągniki z serii TL wyposażone są w silniki o mocy od 70 do 100 KM, które spełniają normy emisji spalin Tier 1. Działają na oleju napędowym i mają mechaniczną skrzynię biegów z 16 biegami do przodu i 16 biegami wstecznymi. Te ciągniki są wyposażone w samoblokującą oś przednią, zapewniającą doskonałą przyczepność na każdym rodzaju podłoża. Seria TL oferuje również szereg udogodnień dla operatora, takich jak ergonomiczne fotele, wentylowane kabiny, a także systemy klimatyzacji i ogrzewania. Podsumowując, seria TL to solidne i wydajne ciągniki, które świetnie sprawdzą się w rolnictwie i pracach komunalnych.
Lokalizacja Skrzynek Bezpieczników i Przekaźników
Skrzynka Rozdzielcza Zasilania
Skrzynka rozdzielcza zasilania znajduje się w komorze silnika. Jest ona wyposażona w bezpieczniki wysokoprądowe, które chronią główne układy elektryczne pojazdu przed przeciążeniem. Po odłączeniu i ponownym podłączeniu akumulatora konieczne jest zresetowanie niektórych funkcji. Zawsze wymieniaj bezpieczniki na bezpieczniki tego samego typu i tych samych parametrach. Amperaż bezpieczników zapasowych może się różnić.

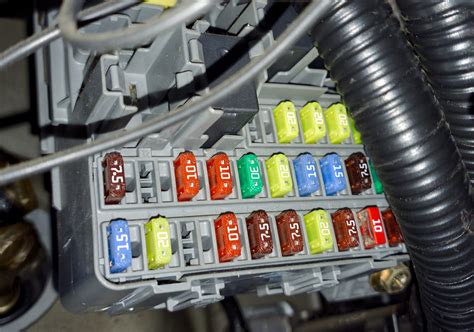

Skrzynka Bezpieczników w Przedziale Pasażerskim
Skrzynka bezpieczników znajduje się z prawej strony wnęki na nogi po stronie pasażera, za panelem poszycia i plastikową kartą kodową. Aby zdjąć panel poszycia, zdejmij go z tylnych haczyków, ciągnąc do siebie i przechylając w bok. Aby go ponownie założyć, ustaw wypusty równo z rowkami na panelu, opuść panel na właściwe miejsce i pchnij, aby go zatrzasnąć. Aby uzyskać dostęp do bezpieczników, zdejmij najpierw kartę kodową. Po wymianie bezpiecznika umieść kartę kodową z powrotem we właściwym miejscu.
Schemat Bezpieczników i Przekaźników dla New Holland Serii TL
Poniżej przedstawiamy szczegółowy schemat bezpieczników i przekaźników dla ciągników New Holland TL70, TL80, TL90, TL100, który pomoże w identyfikacji i wymianie uszkodzonych elementów.
Tabela Bezpieczników
| Numer | Amperaż [A] | Opis |
|---|---|---|
| 1 | 10 | Z Power Shuttle: obwód Power Shuttle, (+ klawisz) |
| 2 | 5 | Bez Power Shuttle: obwód Power Shift 2-biegowy Z Power Shuttle: obwód Power Shuttle, (+ kluczyk) |
| 3 | 5 | Światła pozycyjne przednie prawe i tylne lewe |
| 4 | 5 | Światła przednie lewe i tylne lewe boczne, elementy sterujące i oświetlenie instrumentów |
| 5 | 15 | Bez kabiny: Przednie światła robocze w osłonie chłodnicy Z kabiną: Dolne przednie światła robocze |
| 6 | 15 | Z kabiną: tylne światła robocze |
| 7 | 15 | Światła drogowe |
| 8 | 15 | Światła mijania |
| 9 | 5 | Bez kabiny z Power Shuttle: obwód Power Shuttle, (+ akumulator) Z kabiną: elektroniczny obwód podnoszenia Z kabiną z Power Shuttle: elektroniczny obwód podnoszenia i Power Shuttle, (+ akumulator) |
| 10 | 15/25 | Bez kabiny: światła awaryjne (15A) Z kabiną: kierunkowskazy i światła awaryjne (25A) |
| 11 | 15 | Klakson, gniazdko elektryczne, brzęczyk (z Power Shuttle), zapalniczka (z kabiną), obrotowy sygnalizator świetlny (z kabiną), oświetlenie górne (z kabiną z Power Shuttle), radio (z kabiną z Power Shuttle) |
| 12 | 10 | + Instrumenty, obwód bezpieczeństwa siedzenia, hamulec przyczepy |
| 13 | 5 | Elektrozawory wyłączające silnik |
| 14 | 5 | Z kabiną: elektroniczny obwód podnoszenia, (+ kluczyk) |
| 15 | 10 | Bez kabiny: Tylne światło robocze Z kabiną: Wycieraczki szyby przedniej i tylnej, pompka wycieraczek szyby przedniej i tylnej |
| 16 | 5 | Obwód filtra osadów, obwód sprężarki klimatyzacji (z kabiną) |
| 17 | 10 | Układ napędowy 4WD, blokada mechanizmu różnicowego, światło hamowania (z kabiną) |
| 18 | 5 | Obwód odbioru mocy z tyłu |
| 19 | 15 | Z kabiną: Przednie górne światła robocze |
| 20 | 10/5 | Bez kabiny: wskaźniki (10A) Z kabiną: cyfrowy układ wskaźników (5A) |
| 21 | 10 | Światła stopu, siedzenie (z kabiną) |
| 22 | 25 | Z kabiną: wentylator, radio |
| 23 | 5 | Obwód bezpieczeństwa rozrusznika |
| 24 | 15 | Termostart |
Tabela Przekaźników
| Numer | Opis |
|---|---|
| I | Przekaźnik rozruchu silnika 70A |
| II | Elektrohydrauliczny napęd na 4 koła |

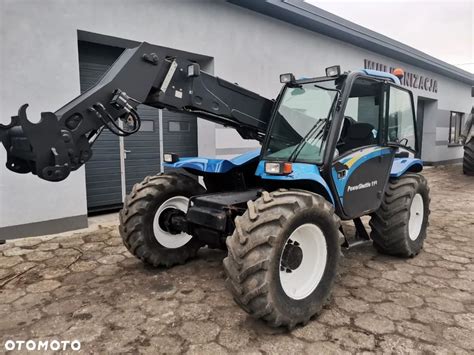

Przypadek Diagnostyczny: Problemy z Ładowarką New Holland LM 430
W praktyce, znajomość lokalizacji i funkcji bezpieczników jest kluczowa przy diagnozowaniu usterek. Przykładem może być problem z ładowarką New Holland LM 430, gdzie po uruchomieniu maszyny zaobserwowano następujące objawy:
- Słabe podnoszenie teleskopu, nawet przy zwiększonych obrotach silnika, co sugerowało problem z wydajnością pompy (dźwięk pracującej "na pusto").
- Jednocześnie prędkość wysuwu teleskopu była normalna, co było zaskakujące.
- Słaba reakcja kół na obroty kierownicy.
- Całkowity brak działania rewersu - ładowarka nie poruszała się do przodu ani do tyłu.
Właściciel zauważył, że dzień wcześniej ładowarka pracowała normalnie, a jedynym wcześniejszym symptomem było delikatne "pocenie się" tylnego mostu. W takiej sytuacji, przed przystąpieniem do bardziej skomplikowanych napraw, pierwszym krokiem diagnostycznym powinno być sprawdzenie bezpieczników odpowiedzialnych za wspomniane układy (np. układ hydrauliczny, układ kierowniczy, rewers, układ napędowy), a następnie przekaźników. To pozwoli wykluczyć prostą usterkę elektryczną jako przyczynę problemu.
