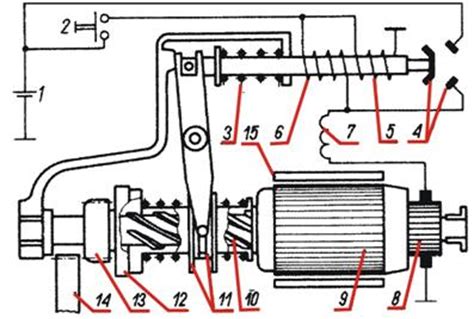

Prawidłowa praca silnika zależy m.in. od sprawnego działania dwóch ważnych elementów - rozrusznika i wału korbowego. Rozrusznik to silnik prądu stałego, który obraca wał korbowy silnika i nadaje mu odpowiednią prędkość obrotową, dzięki której silnik może rozpocząć samodzielną pracę. Najczęściej stosuje się rozruszniki elektryczne, które w krótkich okresach podczas uruchamiania silnika pobierają najwięcej energii elektrycznej z akumulatora.
Do zamiany ruchu posuwistego tłoka oraz korbowodu na ruch obrotowy służy wał korbowy. Składa się on z czopów (głównych oraz korbowych) przesuniętych względem swojej osi, ramion wału z przeciwciężarami, tarczy koła zamachowego oraz z ramienia wykorbienia, które łączy czopy. Wykonuje się je głównie z wysokiej jakości stali niestopowej. Dla zapewnienia odpowiedniej twardości stosuje się hartowanie powierzchniowe lub nawęglanie (dla wałów ze stali stopowych). W większości silników występuje łożyskowanie wałów korbowych co każdy cylinder.
Diagnostyka: rozrusznik nie obraca silnika
Zarówno rozrusznik, jak i wał korbowy to elementy, których prawidłowa praca może być zaburzona z różnych powodów. Jeśli po przekręceniu kluczyka w stacyjce zamiast charakterystycznego dźwięku pracy silnika zapada cisza, warto przeprowadzić metodyczną diagnostykę.
1. Brak odgłosu pracy rozrusznika i brak objawów pracy automatu
Jeśli nie słychać pracy łącznika elektromagnetycznego (automatu), przyczyny mogą być następujące:
- Usterka stacyjki, sterowania i przewodów/złączy (automatu oraz przekaźników pośrednich sterowanych przez załączenie stacyjki, o ile występują w instalacji).
- Usterka cewki automatu.
2. Brak odgłosu pracy przy mocno przygasających kontrolkach
W sytuacji, gdy kontrolki wyraźnie przygasają, możliwe są:
- Zablokowanie lub uszkodzenie rozrusznika: Uszkodzeniu mogła ulec przekładnia lub tuleje ślizgowe. Na skutek wytarcia wirnik nie obraca się w stojanie, lecz jest przyciągany do jego ścian, co powoduje tarcie przypominające efekt elektromagnesu.
- Zablokowanie silnika: Doszło do awarii mechanicznej układu tłokowo-korbowego.
3. Słyszalne „tyknięcie” automatu i delikatne przygasanie kontrolek
Jeśli słychać pracę łącznika elektromagnetycznego, problemem mogą być:
- Zwory (styki stałe oraz zwora ruchoma) automatu, które nie przekazują prądu.
- Uszkodzony wirnik lub stojan rozrusznika (o ile nie jest to stojan z magnesami stałymi).
Porady praktyczne przy diagnozowaniu usterek
Wielu użytkowników maszyn budowlanych wskazuje na istotność kontroli instalacji elektrycznej. Częstym problemem są kable zasilające i masa rozrusznika. Warto sprawdzić żarówką, czy podczas próby uruchomienia pojawia się napięcie na cienkim przewodzie sterującym dochodzącym do rozrusznika. Jeśli napięcie się nie pojawia, przyczyna tkwi po stronie instalacji (przekaźnik, stacyjka, przewody).
Warto pamiętać, że nawet nowy rozrusznik może ulec awarii lub być nieprawidłowo podłączony. W przypadku JCB 3CX czy innych koparko-ładowarek, nieprawidłowe podłączenie pęku przewodów (np. pod niewłaściwą śrubę automatu) może skutkować nierówną pracą lub brakiem wyłączania się rozrusznika po uruchomieniu silnika. Przy diagnozie warto również wyeliminować obciążenia hydrauliczne - podczas rozruchu warto upewnić się, że hydraulika nie spiętrza niepotrzebnie oleju, co dodatkowo obciąża rozrusznik.
Lista kontrolna podczas inspekcji:

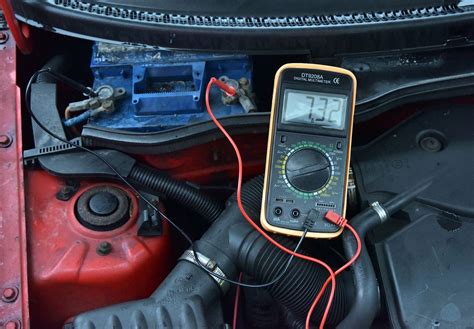

- Sprawdzenie stanu naładowania akumulatora oraz czystości zacisków.
- Weryfikacja obwodu sterowania (czy prąd dochodzi do wsuwki automatu).
- Sprawdzenie, czy silnik nie jest zablokowany mechanicznie (np. próba obrócenia wałem ręcznie).
- Kontrola przekaźników pośrednich w instalacji elektrycznej.
Jak sprawdzić alternator przy użyciu wiertarki.
Należy być ostrożnym podczas usuwania usterek i nie ignorować podstawowych elementów. Niektóre łatwe do zidentyfikowania awarie, jak poluzowane złącze akumulatora czy zaśniedziała klema, są zazwyczaj najczęstszymi przyczynami problemów z rozruchem.
