Koparko-ładowarka: Uniwersalna maszyna do zadań specjalnych

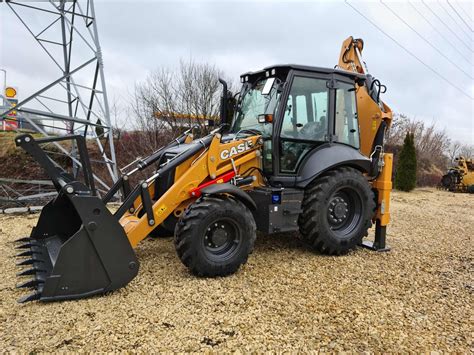

Koparko-ładowarka, często określana jako koparka-ładowarka, to wielofunkcyjna maszyna do robót ziemnych, która łączy w sobie funkcje zarówno koparki, jak i ładowarki. Jest to jedna z najbardziej uniwersalnych maszyn budowlanych, ceniona za swoją wszechstronność i efektywność.

Zastosowanie i wszechstronność koparko-ładowarek

Koparko-ładowarki znajdują szerokie zastosowanie w wielu obszarach. Służą m.in. do:

• Przygotowania terenów budowy, chodników i dróg dla rowerów.
• Prac porządkowych, w tym usuwania urobku z placu budowy.
• Wykonywania wykopów melioracyjnych, fundamentów budynków, nasypów drogowych czy kolejowych.
• Prac komunalnych.
• Transportu materiałów sypkich oraz niwelacji terenu.
• Pogłębiania zbiorników wodnych.

Dzięki wielofunkcyjnej przedniej łyżce, np. typu „6 w 1”, zwiększa się uniwersalność maszyny o dodatkowe funkcjonalności, takie jak: wyrównywanie, zagarnianie, kopanie, spychanie, skarpowanie/wyrównywanie i ładowanie.

Wszechstronność koparko-ładowarki można rozszerzyć, doposażając ją o dodatkowe urządzenia, takie jak:

• Łyżki dzielone, do skarpowania, podsiębierne, wieloczynnościowe.
• Widły paletowe.
• Zamiatarki, odśnieżarki.
• Młoty wyburzeniowe, wiertnice hydrauliczne.
• Frezarki do twardego terenu.

Dzięki takiemu wyposażeniu koparko-ładowarki mogą zastąpić wózek widłowy, służyć do przenoszenia palet, a także do odśnieżania dróg.

Budowa i konstrukcja koparko-ładowarki

Koparko-ładowarka to samojezdne urządzenie robocze, wyposażone w dwie różne jednostki robocze - koparkową oraz ładowarkową. Główne elementy konstrukcyjne koparko-ładowarek to nadwozie, podwozie oraz narzędzie robocze.

Podwozie

Podwozie stanowi bazę maszyny i odpowiada za jej stabilność. Zazwyczaj jest wyposażone w koła lub gąsienice, służące do poruszania się po placu budowy. Podwozie stanowi rama spoczywająca na dwóch mostach napędowych. Most przedni skrętny zamocowany jest wahliwie do ramy, tylny zaś sztywnie. W przypadku maszyn na równych kołach, przy mocno ograniczonej przestrzeni, manewrowanie usprawniają dwie skrętne osie. Koparko-ładowarki zbudowane są najczęściej na bazie konstrukcji traktora o napędzie kołowym, co zapewnia dużą mobilność i sprawność pracy. Można spotkać również modele z napędem gąsienicowym, choć są one rzadsze.

Nadwozie

Nadwozie koparko-ładowarki stanowi główną strukturę maszyny. Zazwyczaj składa się z ramy, która pełni rolę szkieletu nośnego dla pozostałych komponentów. W nadwoziu znajduje się także kabina operatora, maska silnika, błotniki i podesty robocze, zbiorniki oleju i paliwa. Kabina operatora, zamontowana do ramy, zapewnia bezpieczne i wygodne warunki pracy. Jest wyposażona w dźwignie sterujące osprzętem roboczym, kierownicę do sterowania maszyną, pulpity ze wskaźnikami do kontroli prawidłowej pracy oraz przyciski. Konstrukcja ROPS/FOPS zapewnia operatorowi bezpieczeństwo przed zgnieceniem pod ciężarem maszyny w przypadku jej przewrócenia się. Nowoczesne kabiny są przestronniejsze, mają większą ilość miejsca dla operatora, więcej schowków (w tym zamykanych), uchwyty na napoje oraz opcjonalną lodówkę. Dodatkowo oferują dwa złącza USB, radio Bluetooth, uchwyt na telefon komórkowy, obniżony poziom hałasu i wysoce przyczepną podłogę. Wydajne oświetlenie LED zapewnia oświetlenie w zakresie 360 stopni. Nadwozie może być dodatkowo zaopatrzone w systemy kontroli oraz monitorowania pracy maszyny.

Układy robocze

Układy robocze, ładowarkowy i koparkowy, zapewniają wysoką trwałość i niezawodność działania. Są one kluczowym elementem koparko-ładowarki, umożliwiającym wykonywanie różnych zadań.

Układ ładowarkowy

Układ ładowarkowy jest zamocowany czołowo i umożliwia osiąganie optymalnych kątów wysypu w całym zakresie pracy układu. Charakteryzuje się dużym udźwigiem (ponad 4 t), dużą siłą wyrywającą oraz dużą odpornością na obciążenia dynamiczne. Konstrukcja wysięgnika osprzętu ładowarkowego umożliwia stabilne utrzymanie ładunku i jednocześnie zapewnia dużą siłę odspajania. Ramię ładowarkowe pozwala na wysokość załadunku przekraczającą 3 m. Szybkozłącze ładowarkowe umożliwia szybką wymianę osprzętów, takich jak łyżki, chwytaki, lemiesze czy dmuchawy.

Układ koparkowy

Osprzęt koparkowy, zazwyczaj umieszczony jest z tyłu maszyny, składa się z ramienia i łyżki. Wysięgnik teleskopowy osprzętu koparkowego zapewnia duże wartości głębokości kopania. Wysokie możliwości manewrowania łyżką koparkową uzyskano poprzez osadzenie ramienia koparki na ramie obrotowej (koniku), co rozszerzyło promień wykonywanych prac do 180°. Dodatkowo większość maszyn tego typu posiada tylne ramię przesuwne (sanie), dzięki czemu może kopać w trudno dostępnych miejscach. Ma to kluczowe znaczenie podczas prac w terenie zabudowanym. Dzięki zastosowaniu hydraulicznie wysuwanego ramienia koparkowego (teleskopu) najnowsze maszyny potrafią kopać do głębokości ponad 6 m (np. JCB 5CX PRO, maszyny Cat). Takie głębokości kopania były dotychczas zarezerwowane dla koparek o masie powyżej 14 t.

Silnik i układ hydrauliczny

Koparko-ładowarki wyposażone są w silnik spalinowy, a także skrzynię biegów oraz układ przeniesienia napędu. Nowoczesne maszyny, takie jak koparko-ładowarki Cat oferowane przez Bergerat Monnoyeur, są wyposażone w silniki Cat C3.6 spełniające wymagania normy emisji spalin Stage V UE. Charakteryzują się niskimi kosztami eksploatacyjnymi bez straty mocy i wydajności. Układ oczyszczania spalin ma zwartą budowę i nie wymaga podejmowania żadnych działań konserwacyjnych.Kluczowym elementem jest również układ hydrauliczny, odpowiadający za siłę potrzebną do wykonywania prac i kontrolujący ruchy ramion. Dzięki zaawansowanemu układowi hydraulicznemu wykrywającemu obciążenia, maszyny błyskawicznie reagują na działania operatora. Na uwagę zasługuje również najlepszy w branży kąt obrotu łyżki, wynoszący 205 stopni, co pozwala na wykonanie wielu zadań przy mniejszym ruchu, zwiększając wydajność i efektywność.

Zasada działania koparko-ładowarki

Jak sama nazwa wskazuje, maszyna może działać zarówno jako koparka, jak i ładowarka. W przypadku pracy koparkowej, ramiona koparki wykorzystywane są do wykonywania wykopów pod fundamenty, kanały odwadniające, wyburzeń czy dróg. Natomiast funkcja ładowarki pozwala przesuwać ziemię, gruz i inne ciężkie materiały w wyznaczone miejsce. Praca ramienia koparko-ładowarki polega na przesuwaniu łyżki w górę i w dół oraz przód i tył, co umożliwia efektywne realizowanie operacji ładowania i rozładowania materiału.

Sterowanie koparko-ładowarką jest bardzo specyficzne i wymaga od operatora dużego doświadczenia oraz umiejętności. Współczesne maszyny są wyposażone w rozbudowane systemy sterowania, które umożliwiają precyzyjną kontrolę nad ruchami ramion i osprzętu roboczego, często za pomocą dźwigni lub joysticków umieszczonych w kabinie operatora.

Koparko-ładowarka a inne maszyny budowlane: Kluczowe różnice

Wybór odpowiedniej maszyny budowlanej do konkretnego projektu zależy od specyfiki prac, rodzaju terenu oraz dostępnych zasobów. Zrozumienie różnic konstrukcyjnych, wymagań dotyczących uprawnień, zastosowań oraz wyposażenia tych maszyn jest niezbędne dla efektywnego planowania i realizacji prac budowlanych.

Koparka

Koparki najczęściej wyposażone są w pojedynczy wysięgnik, na końcu którego zazwyczaj znajduje się łyżka, która może mieć różne rozmiary i kształty w zależności od potrzeb. Ich głównym zadaniem jest wykonywanie prac ziemnych, w tym wykopywanie i przemieszczanie dużych ilości urobku. Koparki dzielą się na jednonaczyniowe i wielonaczyniowe. Koparki wielonaczyniowe są wyposażone w więcej niż jedną łyżkę, co pozwala na bardziej efektywne zbieranie urobku. Konstrukcja koparki najczęściej opiera się na podwoziu gąsienicowym, co pozwala na poruszanie się po trudnym, nierównym bądź grząskim terenie, zapewniając stabilność i szerokie pole manewru. Mogą być również wyposażone w napęd kołowy (głównie do pracy w mieście).

Na wysięgniku koparki można zamontować również inne akcesoria zamiast łyżki, takie jak młoty hydrauliczne, szczęki kruszące, nożyce wyburzeniowe, głowice uchylno-obrotowe i wiele innych. Kabina operatora koparki jest zazwyczaj dobrze zabezpieczona i wyposażona w zaawansowane systemy sterowania, które umożliwiają precyzyjne manewrowanie maszyną.

Ładowarka

Typowa ładowarka jest wyposażona w dużą łyżkę zamocowaną z przodu, która może być wymieniana na inny osprzęt, np. chwytak, lemiesz, dmuchawkę czy wiertło. Ładowarki to maszyny przeznaczone głównie do załadunku i transportu materiałów, takich jak piasek, żwir, ziemia czy gruz. Wyposażone w lemiesz lub pług świetnie sprawdzą się przy odśnieżaniu. Najczęściej spotyka się ładowarki z napędem kołowym, co umożliwia im szybkie przemieszczanie się po placu budowy i łatwe manewrowanie. Mogą pracować zarówno w ruchu, jak i stojąc w miejscu, co czyni je bardzo wszechstronnymi. Ładowarki są wyposażone w układ roboczy, który jest zamocowany czołowo, co zapewnia dużą sprawność pracy podczas załadunku urobku. Dodatkowe wyposażenie ładowarek może obejmować systemy hydrauliczne do sterowania osprzętem oraz zaawansowane systemy diagnostyczne.

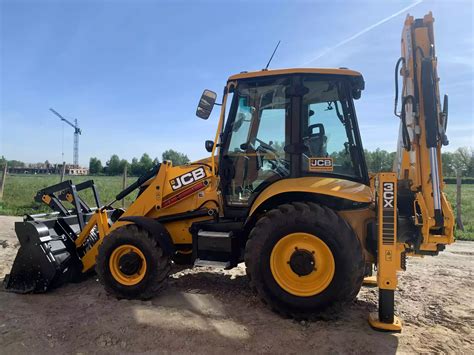

Koparko-ładowarka

Koparko-ładowarki to wszechstronne maszyny łączące w sobie funkcje zarówno koparki, jak i ładowarki. Posiadają dwa wysięgniki - z przodu znajduje się łyżka ładowarki, a z tyłu ramię koparki, co pozwala na wykonywanie szerokiego zakresu prac ziemnych bez potrzeby zmiany maszyny. Konstrukcja koparko-ładowarki oparta jest na konstrukcji traktora o napędzie kołowym, co zapewnia dużą mobilność i sprawność pracy. Różnicą między koparką a koparko-ładowarką jest przede wszystkim wszechstronność tej drugiej, która umożliwia operatorowi wykonywanie prac ziemnych, załadunku urobku, a także transportu materiałów na miejsce składowiska.

Wymagane uprawnienia do obsługi

Uprawnienia na koparki, ładowarki i koparko-ładowarki nie są zamienne. Oznacza to, że posiadanie uprawnień na obsługę jednej z maszyn, np. koparki, nie uprawnia do prowadzenia ładowarki czy koparko-ładowarki, i odwrotnie. Każdy rodzaj maszyny wymaga odrębnych uprawnień, co wynika z różnic konstrukcyjnych i funkcjonalnych tych urządzeń. Wyjątkiem jest posiadanie uprawnień na koparko-ładowarkę. Należy ukończyć specjalne szkolenie i zdać egzamin, a także uzyskać wpis w książeczce operatora maszyn. Oprócz kursu ważną częścią są badania fizyczne i psychotesty.

Na każdą z wymienionych maszyn budowlanych istnieją 2 klasy uprawnień: Klasa I i Klasa III. Uprawnienia klasy III dla koparek ograniczają się do masy 25 ton, dla ładowarek do 20 ton.

Zalety i wady koparko-ładowarek

Koparko-ładowarki mają wiele zalet, takich jak:

• Wielofunkcyjność i uniwersalność: Zastępuje dwie maszyny, co pozwala na rentowne wykorzystanie na wielu placach budowy.
• Mobilność: Dzięki napędowi kołowemu łatwo przemieszcza się po placu budowy.
• Szybkość i efektywność: Funkcja koparkowa umożliwia szybkie i precyzyjne wykonywanie wykopów, a ładowarkowa przenoszenie ziemi i gruzu, załadunek i rozładunek towarów oraz układanie nawierzchni, co znacznie skraca czas pracy.
• Niskie koszty eksploatacji: Zużycie paliwa wynosi od 4,5 do 10 l/h w zależności od wykonywanej pracy.
• Łatwy dostęp do części zamiennych i serwisu: Szczególnie w przypadku maszyn popularnych marek.

Niemało wad towarzyszy korzystaniu z koparko-ładowarek, na przykład:

• Wysokie koszty zakupu i utrzymania: Zakup koparko-ładowarki jest zazwyczaj wyższy niż zakup pojedynczych maszyn dedykowanych.
• Mniejsza moc: W porównaniu do dedykowanych koparek i ładowarek, koparko-ładowarka może mieć mniejszą moc przy najbardziej wymagających zadaniach.

Dlatego też w pojedynczych projektach, lepiej jest wynająć maszynę od innej firmy, świadczącej tego typu usługi. Wynajem pozwala zaoszczędzić na kosztach związanych z zakupem, utrzymaniem i naprawą, korzystać z najnowszych i najlepszych modeli, gwarantuje elastyczność w użytkowaniu i pozwala uniknąć konieczności przechowywania maszyny.

Wybór i parametry techniczne

Przed wyborem jakiejkolwiek maszyny budowlanej trzeba dokładnie przeanalizować, jakie zadania będzie wykonywać na placu budowy. Koparko-ładowarki są doskonałe do wielu zastosowań, ale nie zawsze są optymalnym rozwiązaniem dla każdej sytuacji. Należy zwrócić szczególną uwagę na następujące parametry:

• Moc: Wpływa na szybkość i efektywność pracy, może wynosić 55, 70, 74,5 lub 82 kW.
• Poziom zużycia paliwa na cykl pracy: Powiązany z mocą maszyny - większa i mocniejsza koparka będzie spalać więcej paliwa, ale lepiej sprawdzi się przy wymagających zadaniach.
• Wielkość kół: Dostępne są maszyny na nierównych kołach oraz na równych. Rozmiar kół należy dobrać do specyfiki pracy.
• Głębokość kopania: Decyduje o zakresie zastosowania koparko-ładowarki przy pracach ziemnych (np. ponad 6 m w maszynach Cat).
• Zasięg ramienia: Im jest większy, tym więcej pracy można wykonać bez konieczności poruszania się maszyną.
• Dostępność części zamiennych i dodatkowego osprzętu: Ułatwia ewentualną naprawę i rozszerza funkcjonalność.

Na rynku dostępne są różne serie koparko-ładowarek, np. z oferty Bergerat Monnoyeur (BM), które gwarantują efektywność pracy i niezawodność, wykorzystując rozwiązania Caterpillar:

• Seria Standard (np. 428 i 434): Do uniwersalnego zastosowania, wyposażone w przekładnię półautomatyczną PowerShift lub skrzynię manualną PowerShuttle. Standardem jest sterowanie joystickami, opcjonalnie dostępne jest sterowanie dźwigniowe.
• Seria Performance (np. 432 i 444): Przeznaczone dla najbardziej wymagających aplikacji i klientów, wyposażone w automatyczną przekładnię Autoshift typu 6P/3T z blokadą zmiennika momentu obrotowego. Modele PERFORMANCE wyposażono w teleskopowy wysięgnik, który pozwala na uzyskanie większej głębokości i zasięgu przy kopaniu.

Koparko-ładowarki Cat zapewniają wygodę pracy dla operatora. Jeśli potrzebny jest model do wszechstronnych prac, można wybrać Cat 428 (głębokość kopania do 5,7 m, silniki o mocy 75 KM, 95 KM i 101 KM) lub Cat 432 (silniki o mocy 101 KM lub 111,5 KM, kopanie na głębokość 5,628 m). Do najbardziej wymagających prac sprawdzą się modele Cat 444 i 434.

Nowa seria D koparko-ładowarek marki New Holland wprowadza komfort operatora i wydajność na nowy poziom, spełniając wymogi normy emisji spalin Stage V. Posiadają nowy silnik F36 o pojemności 3,6 litra z bezobsługowym układem neutralizacji spalin. Oferują również nowe, standardowe funkcje zwiększające ekonomię pracy silnika, takie jak tryb ECO, automatyczny bieg jałowy i tryby automatycznego wyłączania silnika. Dostęp do punktów serwisowania z jednej strony silnika ułatwia codzienną obsługę.

Przyszłość koparko-ładowarek

Dążąc do ciągłego udoskonalania maszyn i dostosowywania ich do wymagań rynku, w dobie przejścia w kierunku rozwiązań ekologicznych prowadzone są prace nad wykorzystaniem w maszynach zasilania wodorowego lub elektrycznego. Ma to za zadanie ograniczenie szkodliwych emisji spalin, co podkreśla kierunek rozwoju branży budowlanej w stronę bardziej zrównoważonych technologii.
