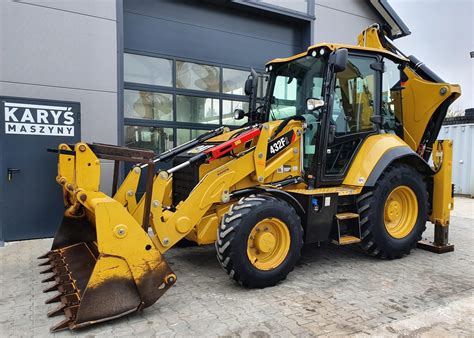

Koparkoładowarka, będąca maszyną do robót ziemnych, pełni jednocześnie funkcje koparki i ładowarki, co czyni ją jedną z najbardziej uniwersalnych maszyn budowlanych. Znajduje szerokie zastosowanie między innymi przy przygotowaniu terenów budowy chodników i dróg dla rowerów, pracach porządkowych, wykonywaniu wykopów melioracyjnych czy w pracach komunalnych.
Budowa i kluczowe elementy
Podwozie koparko-ładowarki stanowi rama spoczywająca na dwóch mostach napędowych. Most przedni skrętny jest zamocowany wahliwie do ramy, natomiast tylny sztywnie. Nadwozie maszyny składa się z kabiny operatora, maski silnika, błotników, podestów roboczych oraz zbiorników oleju i paliwa. W kabinie operatora znajdują się dźwignie sterujące osprzętem roboczym, kierownica do sterowania maszyną, pulpity ze wskaźnikami kontrolującymi prawidłową pracę oraz przyciski. Bezpieczeństwo operatora w przypadku przewrócenia się maszyny zapewnia konstrukcja ROPS/FOPS, chroniąca przed zgnieceniem.
Układy robocze, udźwig i siła
Układy robocze koparko-ładowarki, zarówno ładowarkowy, jak i koparkowy, charakteryzują się wysoką trwałością i niezawodnością działania. Ładowarkowy układ roboczy umożliwia osiąganie optymalnych kątów wysypu w całym zakresie pracy, wyróżniając się dużym udźwigiem, znaczną siłą wyrywającą oraz wysoką odpornością na obciążenia dynamiczne. Konstrukcja wysięgnika osprzętu ładowarkowego zapewnia stabilne utrzymanie ładunku i jednocześnie dużą siłę odspajania. Natomiast wysięgnik teleskopowy osprzętu koparkowego pozwala na osiągnięcie dużych wartości głębokości kopania. Szybkozłącze koparkowe oraz hydrauliczne szybkozłącze ładowarkowe umożliwiają szybką wymianę osprzętu.
Wpływ technologii na wydajność
Współczesne koparko-ładowarki wyposażone są w zaawansowane silniki, takie jak Cat® C3.6, które spełniają rygorystyczne normy emisji spalin, np. europejską normę Stage V, i zużywają do 10% mniej paliwa niż poprzednie modele. Silniki te, często wyposażone w bezobsługowe układy oczyszczania spalin oparte na selektywnej redukcji katalitycznej (SCR) i filtrach DPF, zapewniają wysoką gęstość mocy i momentu obrotowego.
Zaawansowane układy hydrauliczne, często wykrywające obciążenie i współpracujące z pompą tłokową o zmiennym wydatku, dostarczają imponujące siły hydrauliczne, gdy są potrzebne. Operatorzy mogą wybierać między różnymi trybami pracy, takimi jak Eco (dla oszczędności paliwa) oraz Standard i Standard Plus (dla wyższej prędkości lub mocy w trudnych warunkach).
Komfort i efektywność pracy operatora są zwiększone dzięki elektrohydraulicznym elementom sterującym zamontowanym w fotelu, które umożliwiają sterowanie maszyną w dowolnym ustawieniu fotela. Wyświetlacze można obsługiwać przyciskami programowymi lub dotykowo, co ułatwia dostęp do informacji diagnostycznych, powiadomień serwisowych i konfigurowanie funkcji, takich jak szybkość reakcji ładowarki.
Popularne modele i ich parametry udźwigu
Koparko-ładowarki Caterpillar
Koparko-ładowarki Caterpillar, w tym popularne modele 428 i 432, wyróżniają się mocnymi silnikami, wysoką wydajnością i komfortem pracy operatora, przy stosunkowo niskim zużyciu paliwa. Model 428, dzięki mniejszym rozmiarom i wadze, jest łatwiejszy w manewrowaniu, co sprawia, że jest idealny do prac w trudno dostępnych miejscach i kopania rowów melioracyjnych.
Model Cat 428 standardowo wyposażony jest w silnik o pojemności skokowej 3,6 l i mocy 55,4 kW (418 Nm momentu obrotowego). Z kolei Cat 432, choć również z silnikiem 3,6 l, oferuje wyższą moc 74,4 kW i moment obrotowy 436 Nm. Opcjonalny większy wysięgnik dostępny dla modelu 428 zapewnia zwiększony udźwig. Wysięgnik koparkowy Cat o kącie obrotu łyżki wynoszącym 205 stopni zapobiega rozsypywaniu materiału i ułatwia kopanie wokół przeszkód. Dostępna jest szeroka gama osprzętu, w tym łyżki ogólnego przeznaczenia i wielofunkcyjne, a szybkozłącza hydrauliczne ułatwiają ich wymianę.
Koparko-ładowarka JCB 3CX
JCB 3CX to jedna z najbardziej znanych i cenionych koparko-ładowarek na świecie, słynąca z niezawodności i wszechstronności. Maszyna ta doskonale radzi sobie zarówno z pracami ziemnymi, takimi jak kopanie i załadunek, jak i z transportem materiałów. Jej silnik Ecomax o mocy 55 kW charakteryzuje się nawet 16% mniejszym zużyciem paliwa.
Wydajność JCB 3CX jako ładowarki i koparki to jej kluczowy aspekt. Specyfikacja techniczna podaje, że ramię ładowarki z łyżką wielofunkcyjną o pojemności 1 m³ i szerokości 2,35 m, na pełnej wysokości załadunku (3,2 m), potrafi podnieść 3169 kg. Siła skrawania łyżki wynosi ponad 6,5 tony (6531 kg), a siła zrywania w ramionach łyżki to 4732 kg. Ramię koparki może kopać na głębokości niemal 6 metrów (5,97 m). Udźwig ramienia koparki z wysuwem wynosi 719 kg, a bez wysuwu - 1451 kg, z siłą skrawania łyżki do 6228 kg. Kabina operatora JCB 3CX została zaprojektowana z myślą o maksymalnym komforcie, oferując ergonomiczne rozmieszczenie elementów sterujących, regulowany fotel, klimatyzację i system ogrzewania.
Koparko-ładowarka GG30BC
Model GG30BC to kolejna wszechstronna maszyna, charakteryzująca się masą roboczą 9600 kg i udźwigiem 2000 kg przy maksymalnej wysokości podnoszenia, co zapewnia wysoką stabilność. Łyżka ładowarki ma pojemność 1,2 m³, a łyżka koparkowa 0,3 m³. Maszyna napędzana jest silnikiem Weichai o mocy 74 kW (100 KM), spełniającym normę emisji spalin Euro 5. Zaawansowany układ hydrauliczny PWG z włoskim zaworem z czujnikiem obciążenia zapewnia płynną i dynamiczną pracę, oferując maksymalną siłę kopania 5100 kgf i siłę odspajania łyżki 54 kN. Kompaktowe wymiary (5934 mm długości, 2220 mm szerokości, 2950 mm wysokości) oraz kąt obrotu łyżki 200° i ramienia koparkowego 190° zapewniają dużą zwrotność i szeroki zakres operacyjny.
JCB 3CX Prezentacja mojej koparko-ładowarki - A short talk about my backhoe loader
Praktyka a deklarowany udźwig - Bezpieczeństwo i limity
Kluczowym elementem wpływającym na bezpieczeństwo i możliwości udźwigowe koparko-ładowarek są zawory bezpieczeństwa w układzie hydraulicznym, które mają za zadanie zapobiegać przeciążeniom maszyny. Mimo to, w praktyce operatorzy często testują granice, podnosząc ładunki zbliżone do lub nawet przekraczające nominalny udźwig, co może prowadzić do uniesienia kół maszyny lub uruchomienia zaworów bezpieczeństwa, odcinających dalsze podnoszenie.
Z doświadczeń operatorów wynika, że dopuszczalny udźwig przedniej łyżki w maszynach takich jak JCB często wynosi około jednej tony, choć niektórzy doświadczeni użytkownicy starszych modeli, np. Cat 428C z 1998 roku, deklarowali możliwość podniesienia nawet 4200 kg na wysokość około metra. Współczesne maszyny posiadają jednak zawory bezpieczeństwa ustawione na znacznie niższe wartości, co skuteczniej chroni maszynę przed uszkodzeniami i wymusza przestrzeganie przepisów BHP.
Przeciążanie maszyny, choć czasem wymuszone warunkami na budowie, niesie ryzyko poważnych uszkodzeń i nie jest zgodne z instrukcją obsługi (DTR). W przypadku wątpliwości co do działania zaworu bezpieczeństwa, można spróbować zaczepić łyżkę o przeszkodę i próbować ją podnieść - jeśli maszyna nie jest w stanie nic zrobić, zawór działa prawidłowo. Praca z ciężkimi ładunkami wymaga szczególnej ostrożności i, jeśli to możliwe, powinna być wykonywana zgodnie z zaleceniami producenta.
Obsługa, serwis i zakup
Producenci, tacy jak Caterpillar, stawiają na łatwość obsługi i konserwacji. Funkcje takie jak odchylany układ chłodzenia, samosmarujące ramię teleskopowe, pionowo montowane filtry oraz łatwo dostępne punkty smarowania i akumulatory znacznie upraszczają serwisowanie i redukują koszty eksploatacji.
Przy zakupie koparko-ładowarki, niezależnie od tego, czy jest nowa, czy używana, kluczowy jest dostęp do części zamiennych i serwisu. Opcje zakupu są zróżnicowane i obejmują bezpośredni zakup od producenta lub dealera, rynek wtórny, a także formy finansowania, takie jak leasing czy wynajem. Wynajem jest szczególnie atrakcyjny dla projektów krótkoterminowych, pozwalając unikać wysokich kosztów zakupu i utrzymania. Warto również zwrócić uwagę na systemy zarządzania flotą, takie jak chmurowa aplikacja VisionLink®, która dostarcza informacje o zużyciu paliwa i lokalizacji pojazdu, pomagając poprawić wydajność pracy i ograniczyć koszty.
